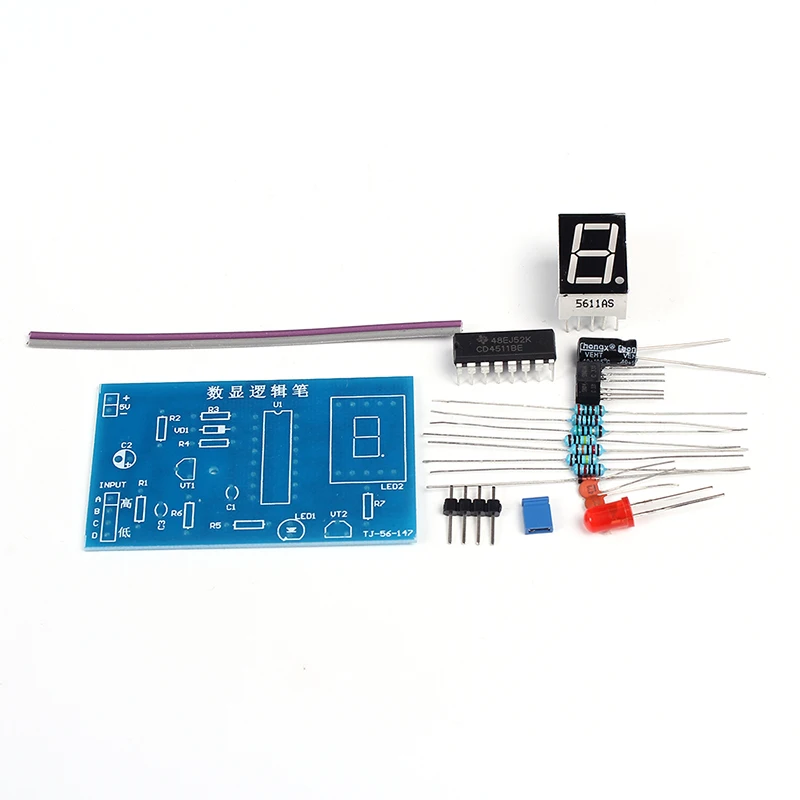

CD4511BE DIY Kit светодиодный дисплей цифровой логический тестовый модуль Logic Pen для

CD4511BE DIY Kit светодиодный дисплей цифровой логический тестовый модуль Logic Pen для

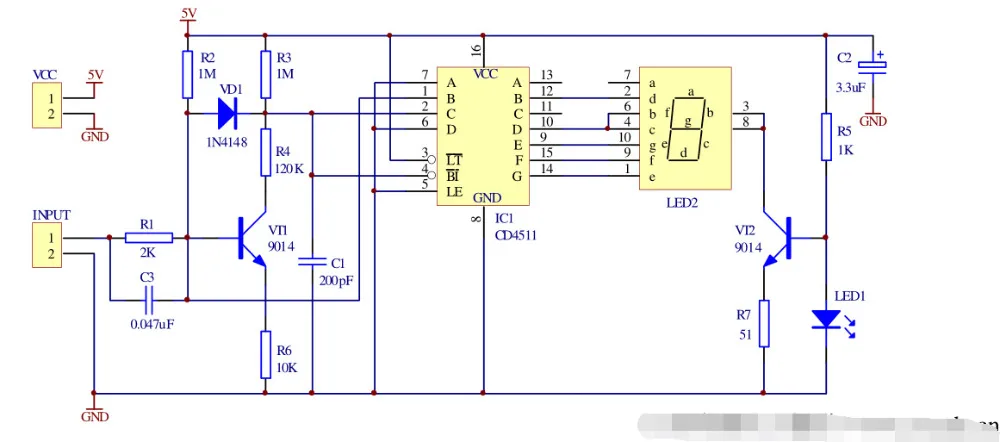

Введение в эксплуатацию:

1. Когда входной порт не имеет входного напряжения, то есть когда A-B/C-D оба отключения, подключается вин,
CD4511 2-контактный, 4-контактный имеют низкий уровень; С тех пор, как IC1 четвертого pin-код прикрывать входной контроль порт; В тех случаях, когда
Би = 0, независимо от того, в каком состоянии находятся другие входные порты, A-G выходного порта равны 0 и 7 сегментам
Цифровая трубка выключена и не отображает номер

2. В тех случаях, когда входными портами входного сигнала низкого уровня, которые меньше, чем 0,47 V, то есть защита от короткого замыкания вход
C-D порт, VT1 отключен, и его коллекторный выход высокий уровень; IC1 BCD код вход DCBA = 0100, после
Декодирование, IC1 выходной порт B/C/F/E является высоким уровнем, а другие-низким уровнем. Поэтому цифровая трубка
Дисплей «L», представляющий низкий уровень логики

3. Вход входного порта 3,13-5 в высокий уровень, то есть вход короткого замыкания A-B порт, VT1 подключен;
Его основание и коллектор оба высокого уровня, IC1 BCD код ввода DCBA = 0110; После декодирования, IC1
Выходной порт A/C/D/E/F/G выход высокий уровень; И другие низкий уровень; Цифровой дисплей трубки "H"
Представление логики высокого уровня

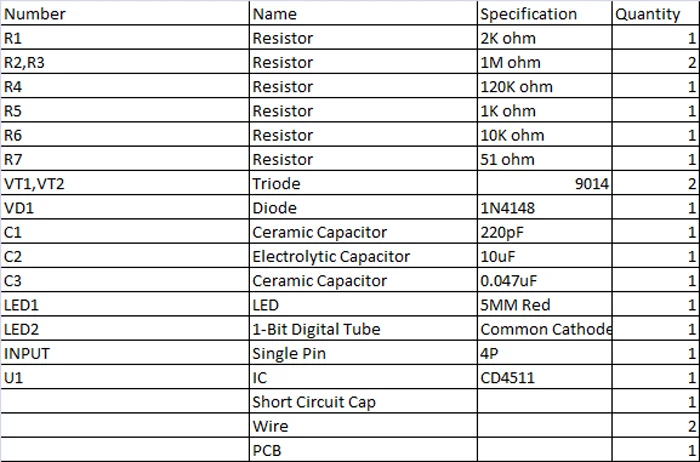

Упаковочный лист:
