Внешний ротор Nidec 24 В постоянного тока бесщеточный двигатель автономный привод

Внешний ротор Nidec 24 В постоянного тока бесщеточный двигатель автономный привод

Обратите внимание:

Бесщеточный двигатель постоянного тока, положительные и отрицательные полюсы не могут быть изменены, если вы подключитесь неправильно, это сгорит плата драйвера.

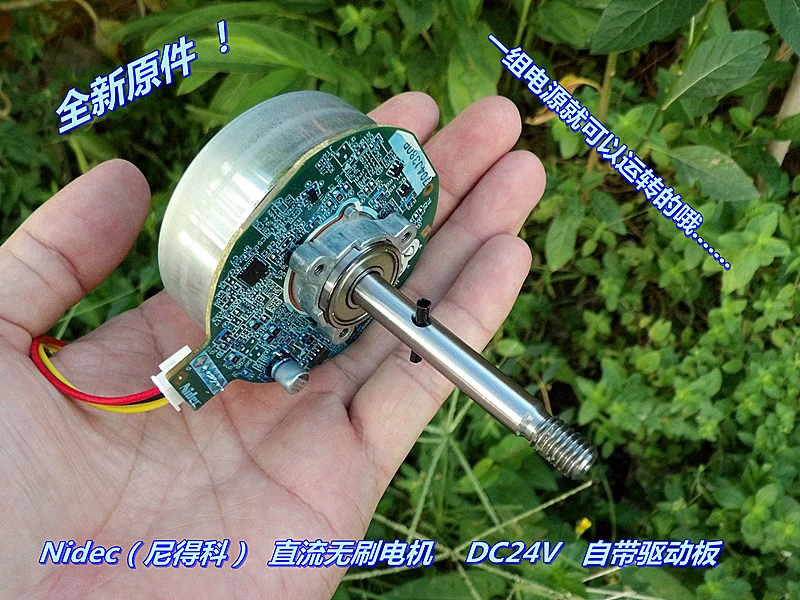

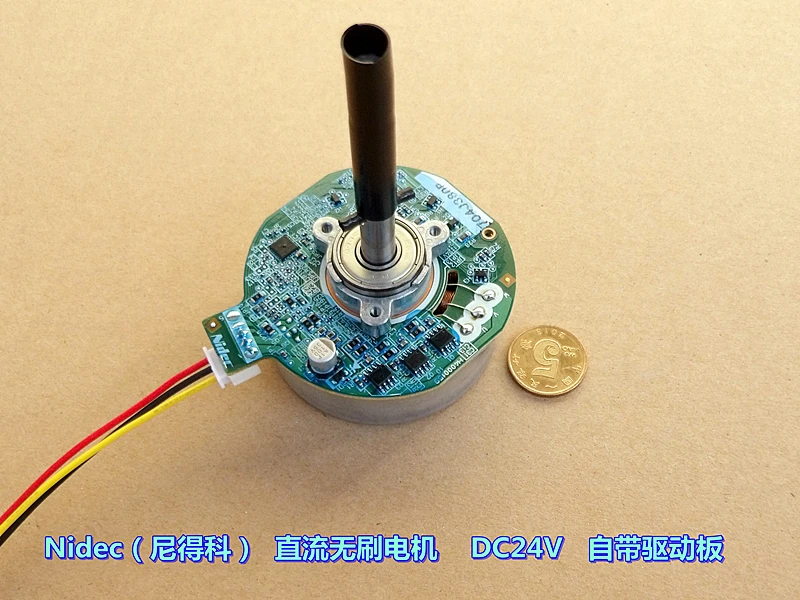

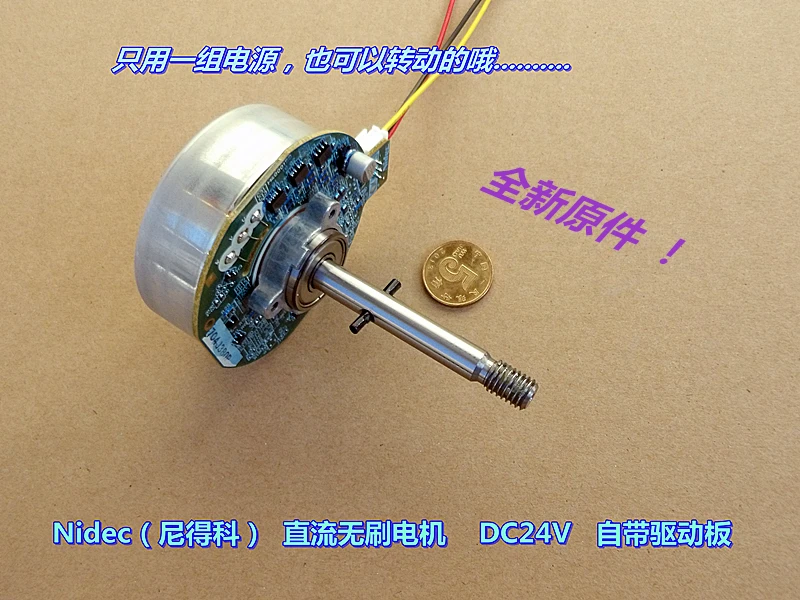

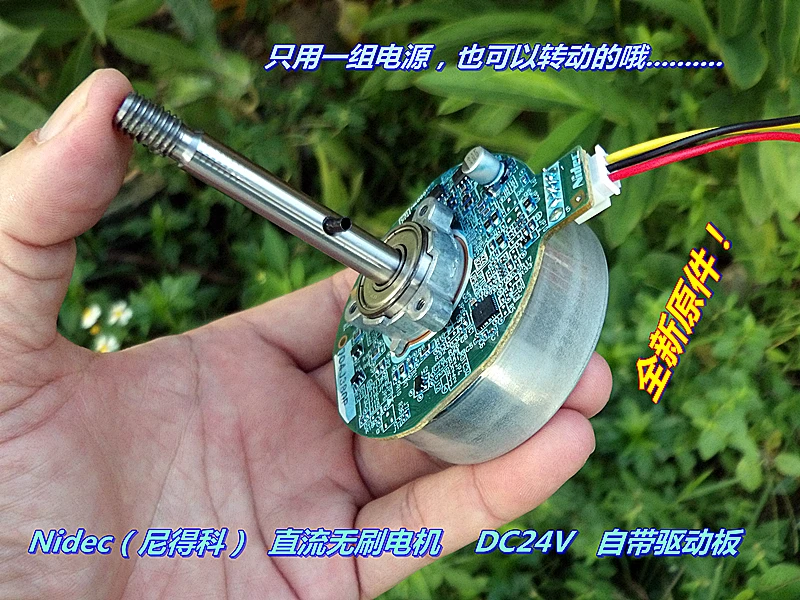

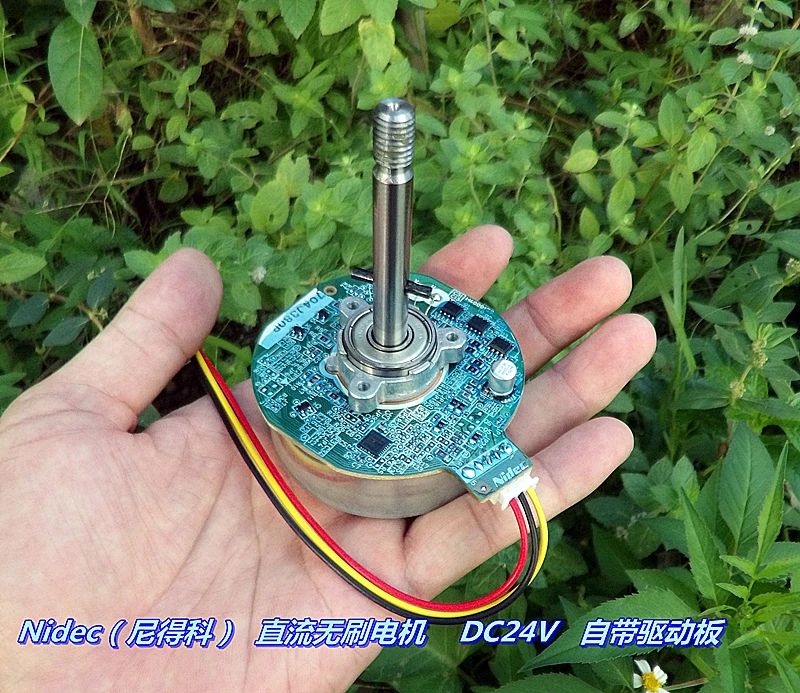

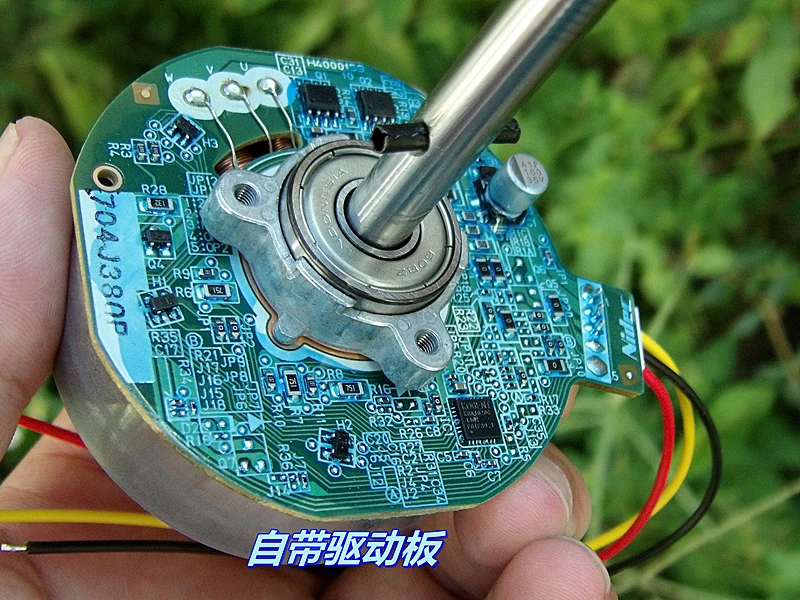

Новый внешний ротор Nidec бесщеточный двигатель постоянного тока поставляется с платой драйвера. Применимое напряжение DC12V-24V. Есть только три линии, положительные, отрицательные и PWM регулирование скорости. Если PWM линия подключена к отрицательному двигателю работает с самой высокой скоростью, поэтому для запуска двигателя используется только один набор источника питания, что делает его очень удобным в использовании.

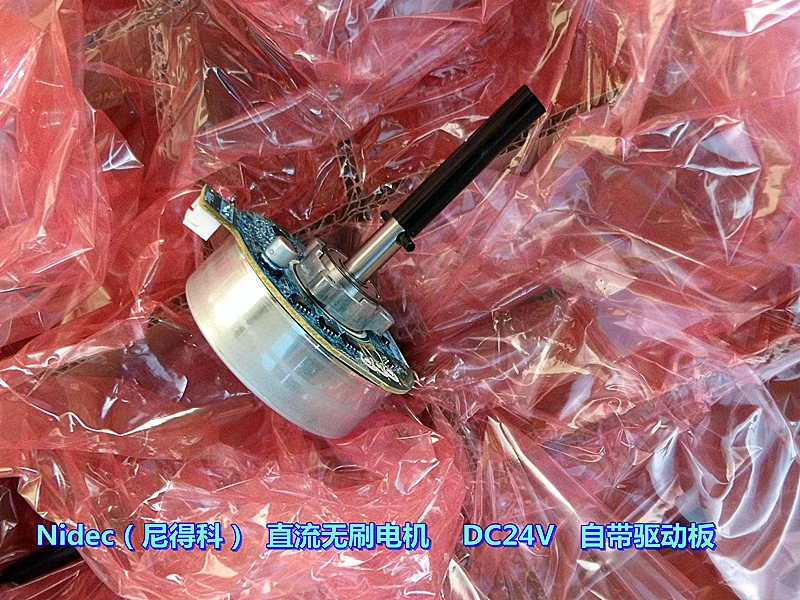

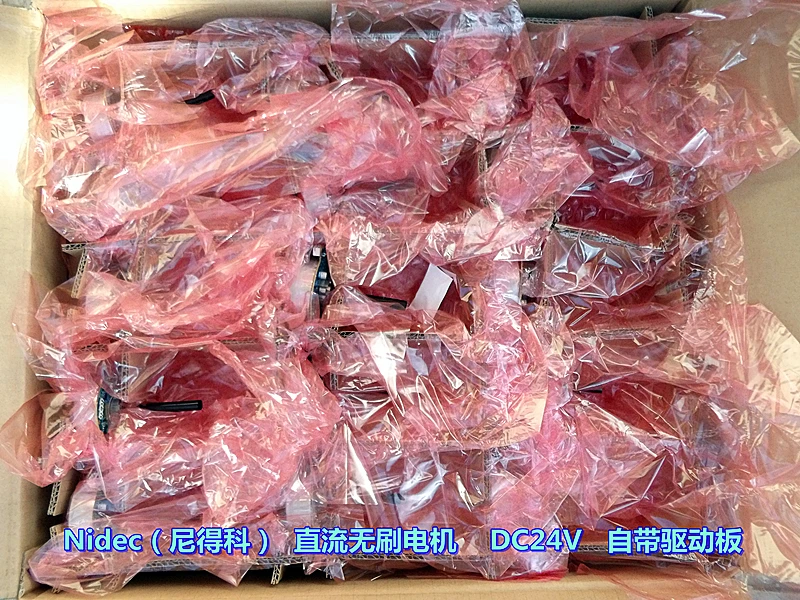

И на этот раз это был настоящий оригинальный двигатель нового оригинала. Хотя некоторые внешние картонные упаковки были повреждены, потому что большинство из них были filmy, большинство двигателей были красивыми, но все еще было небольшое количество двигателей с небольшим окислением.

Первая продажа двигателя ограничена одним oh .........

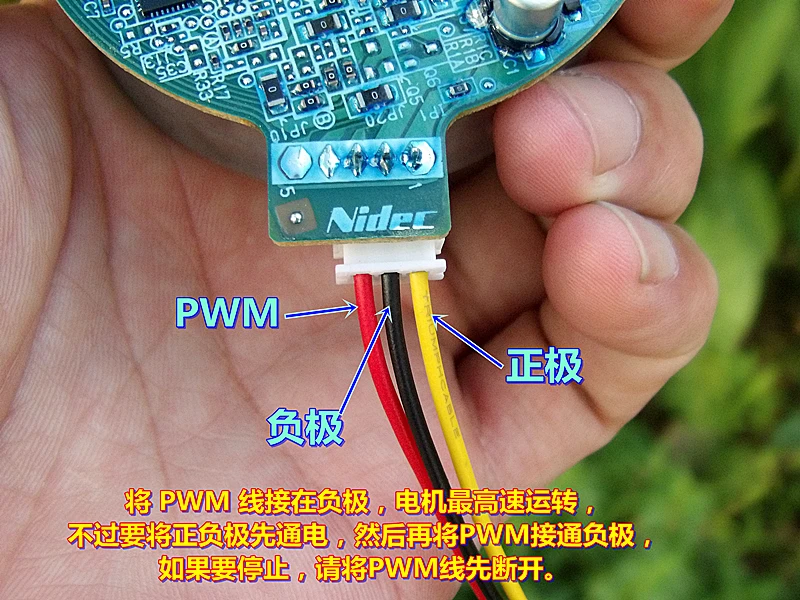

Провода двигателя имеют только три провода, которые являются положительными, отрицательными и ШИМ (регулирование скорости):

Желтая линия: положительный

Черная линия: отрицательный электрод

Красная линия: ШИМ

Если красная линия соединена черным цветом, двигатель будет работать с самой высокой скоростью, но есть две точки, чтобы отметить:

1. Бесщеточный двигатель постоянного тока, положительные и отрицательные полюсы не могут быть изменены, желтая линия подключена к положительному полюсу, а черная линия подключена к отрицательному полюсу. Если он перевернут, он выгорит водительскую плату.

2. Для включения желтых и черных линий сначала красная линия должна быть подключена к черной линии. Если красная линия и черная линия сначала соединены параллельно, а затем непосредственно включены, это также прорвется через плату драйвера.

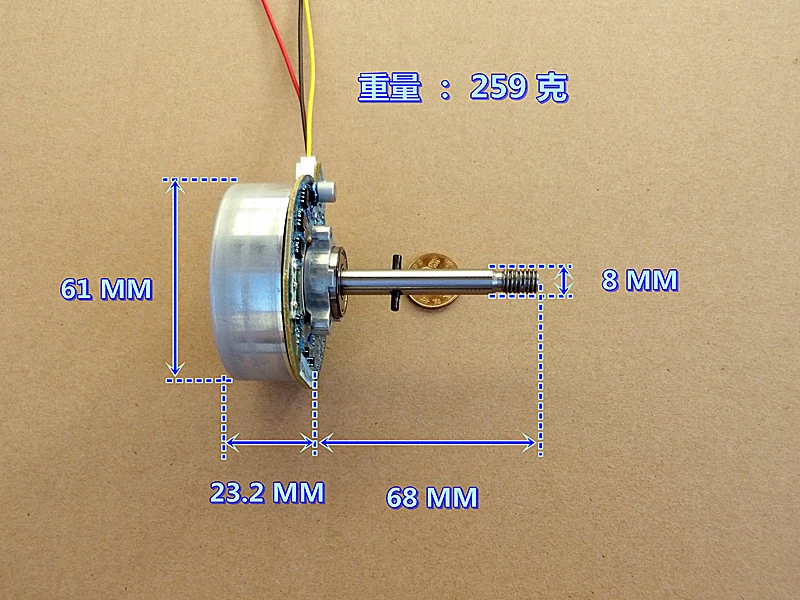

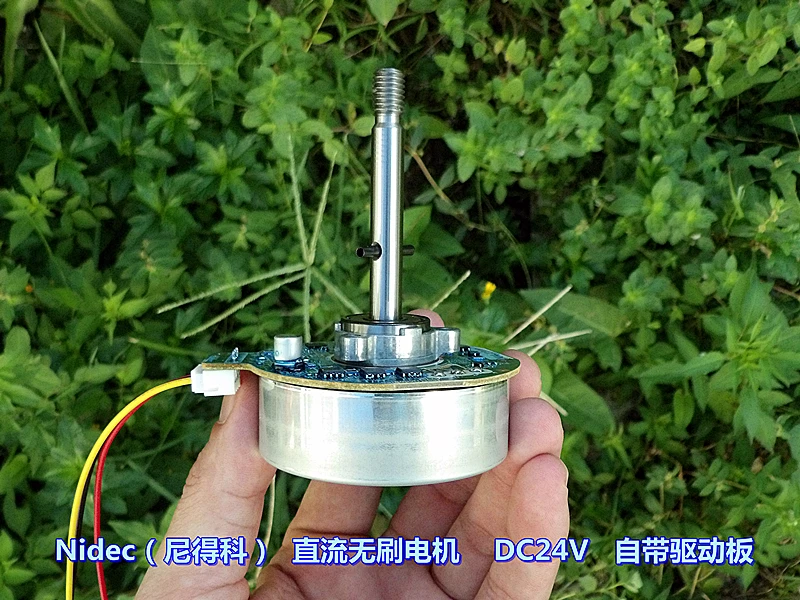

 Диаметр двигателя: 61 мм

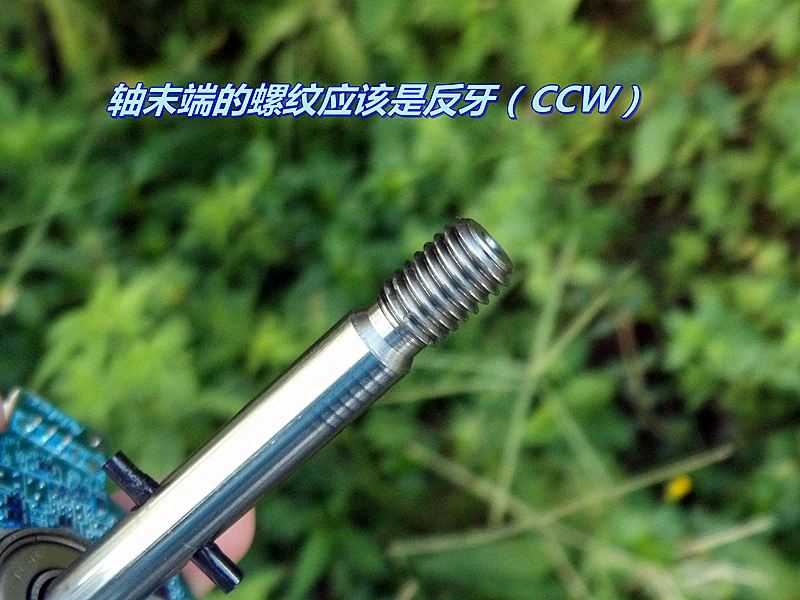

Диаметр выходного вала: 8 мм

Толщина двигателя: 23,2 мм

Длина выходного вала: 68 мм

Вес двигателя: 259 г (включая линию)

Длина линии: около 160 мм (линия отправлена)

Свинец: три линии

(Желтый провод: положительный черный провод: отрицательный красный провод: ШИМ)

Если вы подключаете PWM линию к отрицательному полюсу, двигатель работает с самой высокой скоростью. Если вы настроите напряжение, применяемое к двигателю, скорость изменится. (Двигатель не может запускаться, когда напряжение ниже 9 В):

Напряжение: DC12V ток: 0,25 A Скорость: 1560 поворачивается

Напряжение: DC15V ток: 0,3 A скорость: 2200 оборотов

Напряжение: DC18V ток: 0,35 A Скорость: 2950 об/мин

Напряжение: DC24V ток: 0,4 A Скорость: 4800 об/мин

Еще одно напоминание, чтобы обратить внимание на два пункта:

1. Бесщеточный двигатель постоянного тока, положительные и отрицательные полюсы не могут быть изменены, желтая линия подключена к положительному полюсу, а черная линия подключена к отрицательному полюсу. Если он перевернут, он выгорит водительскую плату.

2. Для включения желтых и черных линий сначала красная линия должна быть подключена к черной линии. Если красная линия и черная линия сначала соединены параллельно, а затем непосредственно включены, это также прорвется через плату драйвера.
