Во-первых, введение аппаратуры

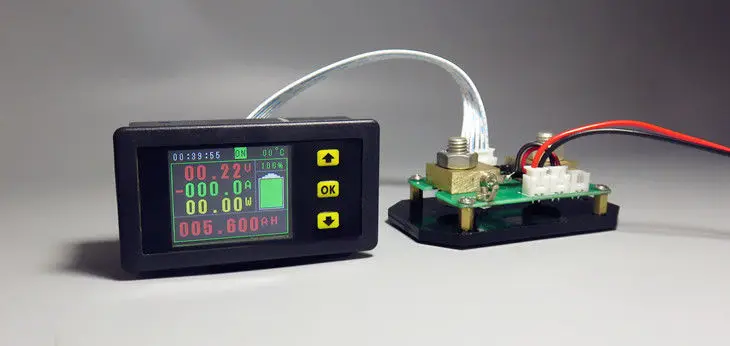

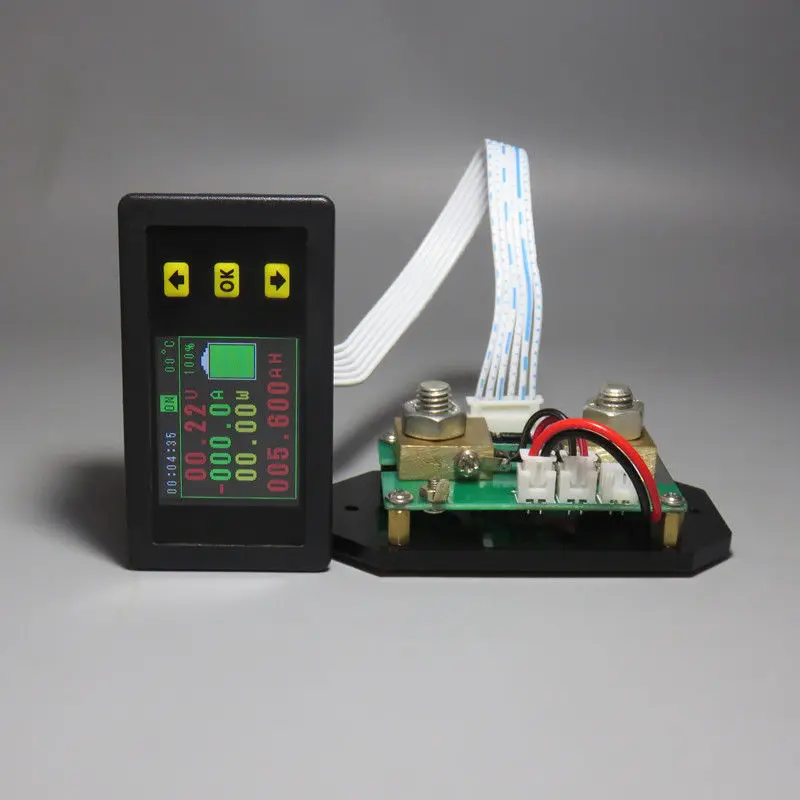

VA7510S является одним из основных многофункциональный инструмент, может отображать напряжение, ток, мощность, мощность, энергия, температура, время работы, и других физических параметров в режиме реального времени, защита от перенапряжения, пониженного напряжения, От перегрузки по току и защита от превышения температуры могут быть достигнуты на основе защищены реле интерфейса. И может иметь разный метраж, использует 1,8 дюймовый цветной ЖК-мониторов цвет товара, отображение данных более подробное и четкое, легко отследить. Этот измерительный прибор идеально подходит для приложений, которые требуют контроль выходного напряжения и тока, а также для зарядки и разрядки батареи.

Во-вторых, основные функции

1, двунаправленный Ток обнаружения, для обнаружения заряда и разряда пользователи могут легко обнаруживает двунаправленный ток свойства, нет необходимости изменять направление соединения.

2, отключение питания функция памяти, после того, как отключение питания, количество Ач и WH перед выключением питания могут быть сохранены, удобный для наблюдения и что измерения были сделаны вручную.

3, время и AH данные функции очистки, но это не повлияет на качество в следующем что измерения были сделаны вручную.

4, процент AH могут быть установлены без ущерба для прямого разряда измерения 。

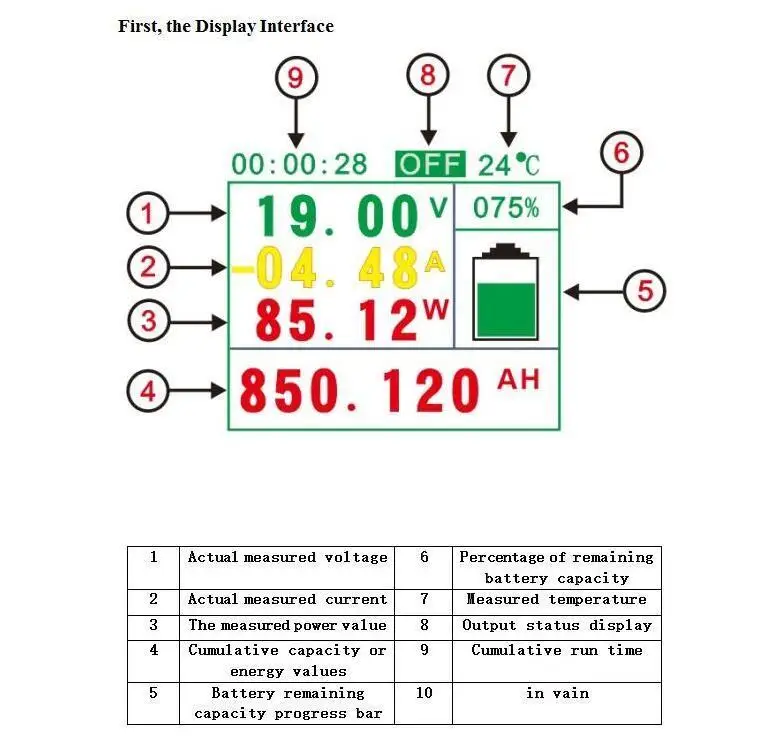

5, напряжение, ток, ах, WH, время, мощность, одновременно отображаться, всеобъемлющее и четкое отображение информации.

6, с выходом отключите функциональную клавишу, гибкий, включение или выключение выходного.

7, защита от перенапряжения, перегрузки по току, защита от превышения температуры и другие расширенные функции защиты.

8, он может быть откалиброван онлайн, что позволяет клиентам быстро исправить ошибку.

9 в жидкокристаллический дисплей может быть закрыт, в случае необходимости, снизить потребление энергии.









Во-вторых, инструкция по эксплуатации

1, ах, WH импульсный источник нажмите onkey для переключения отображаемое значение WH, нажмите onkey для перехода на дисплей Ач.

2, в тех случаях, когда параметр Кол-во дисплеем AH, нажмите и удерживайте кнопку OK интерфейс настройки параметров системы, а затем нажмите кнопку OK, чтобы переключить Тип настройки параметров, параметры, которые могут быть установлены в летучей мыши, BPC, OVP, LVP, NCP, OCP, OTP, объявления, TTL, CLR, DTE, Нажмите на кнопку, чтобы изменить параметры, после того, как настройка параметров будет завершен, нажмите кнопку «ок» в течение длительного времени, чтобы выйти из интерфейс настройки параметров.

В-третьих, функция введение

1, "летучая мышь" емкость аккумулятора установка значения, этот параметр состоит в том, чтобы установить батареи измеряется Общая вместимость.

2,» BPC "емкость аккумулятора, процент заряда может быть установлен в соответствии со стоимостью оставшийся уровень заряда Ач.

3 "OVP" набор предохранение от перенапряжения и соотношение цена/качество, в том случае, если OVP значение равно, в то время как на самом деле измеренные значения напряжения превышает заданное значение, он предложит защитное устройство от перенапряжения, И отрезать реле (требуется клиентам иметь) 。

4 "LVP" комплект Защита от перенапряжения и соотношение цена/качество, в том случае, если вы установите LVP значение, в то время как на самом деле измерение напряжения меньше установленного значения, пробудит пониженного напряжения, И отрезать реле (требуется клиентам иметь) 。

5 、 "NCP" устанавливает Защита от перенапряжения и соотношение цена/качество. Если NCP значение равно, в том случае, если фактические измерения зарядный ток никель-металл может быть меньше установленного значения, он предложит перегрузки по току и отрезать реле. (требуется клиентам иметь) 。

6 "OCP» устанавливает Защита от перенапряжения и соотношение цена/качество. Если OCP значение равно, в том случае, если фактические измерения разрядный ток может быть меньше установленного значения, перегрузки по току будет сообщено и реле будет отрезать. (требуется клиентам иметь) 。

7 "OTP» устанавливает Защита от превышения температуры защита от стоимости. Если OTP значение равно, в то время как на самом деле измеренная температура значение превышает заданное значение, защита от перегрева будет сообщено и реле будет отрезать. (Если вам нужен клиентов, чтобы иметь) 。

8 "объявления" общение адрес код установки. В многомашинное общение, многомашинное общение осуществляется за счет настройки кода адреса.

9 "TTL" инструмент включается выходное состояние по умолчанию реле, как правило, открытый или нормально закрытый.

10 "CLR" на холостом ходу, оборот в минуту (ток функция коррекции, в случае, если фактический ток холостого хода равен нулю

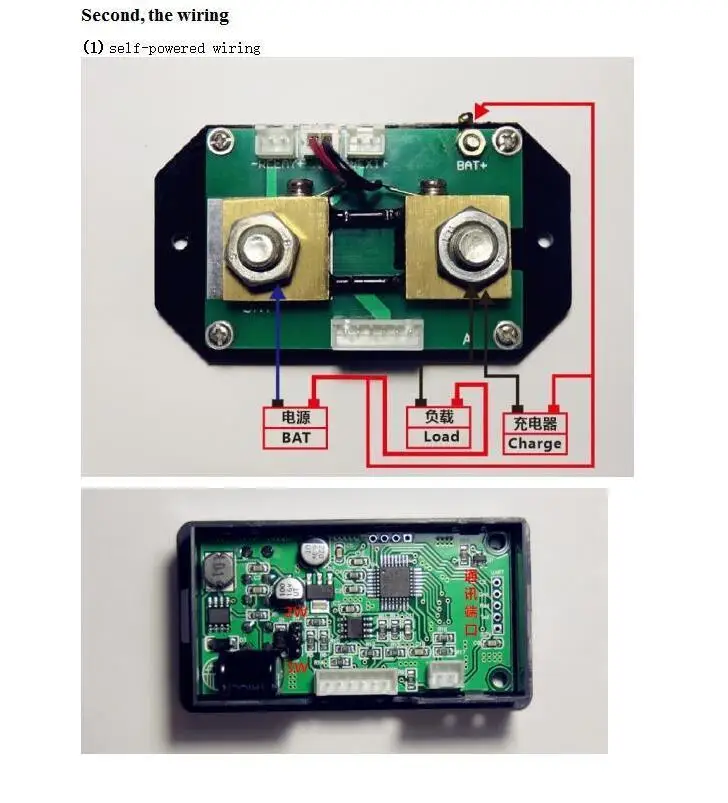

Пояснение: если аккумулятор при тесте (блок питания) работает в нормальный диапазон рабочего напряжения (6-75V), это может использовать свою собственную подключение питания. Сначала настроить Перемычка источник питания интерфейс выбора "2 Вт", а затем подключить положительный клеммы аккумуляторной батареи (блок питания) Для измерения напряжения порта «летучая мышь +» и отрицательной клеммы аккумуляторной батареи (блок питания) шунт "с рукавом" летучая мышь "» в тех случаях, когда проводки. Положительный и отрицательный полюсы блока питания не должен быть подключен неправильно или отменен. Подключить положительный полюс аккумулятора (блок питания) К положительному полюсу нагрузки. Отрицательного полюса батареи (блок питания) соединен с отрицательным полюсом нагрузки через другой конец шунта; положительному полюсу зарядное устройство подключается к положительному полюсу аккумулятора, и с отрицательным полюсом зарядное устройство подключается к аккумулятору (Источник питания) с помощью другого конца шунта.

(2) Внешний блок питания проводки




Пояснение: Если напряжение диапазон тестируемого батарея (блок питания) при нормальной эксплуатации не между (6-75V), внешний блок питания режим соединения может быть использован, внешний Диапазон напряжения питания (6-75)V, во-первых, отрегулируйте корпус перемычки, что приводит к выбору интерфейс питания "3 Вт", а затем подключить положительный клеммы аккумуляторной батареи (блок питания) Для измерения напряжения порта «летучая мышь +» в тех случаях, когда проводки, подключите ее к отрицательным полюсом батареи (блок питания) шунт "с рукавом" летучая мышь ", положительный и отрицательный полюсы блока питания не должен быть подключен неправильно или отменен. Подключить положительный полюс аккумулятора (блок питания) к положительному полюсу, отрицательного полюса батареи (Блок питания) соединен с отрицательным полюсом нагрузки через другой конец шунта; Положительный электрод зарядное устройство подключается к положительному электроду батареи, отрицательным полюсом зарядное устройство подключено к отрицательным полюсом батареи (питание) фазы через другой конец шунта.

(3) реле Инструкции по подключению




Объяснение: Рабочее напряжение реле обеспечивается внешнего источника питания, если реле настраивается, внешний источник питания с одной и той же рабочее напряжение как реле должна быть предоставлена, И сделать инструмент источник питания в состоянии регулировать "3 Вт" Государства. Подключите порт управления реле с контроллером интерфейс, затем Соедините контакты с отрицательным полюсом блока питания, чтобы шунт "с рукавом" летучая мышь "" позиции через нормально открытый или нормально закрытый портов реле, проводки в других муфты аналогичен принципу работы без изменений.

Гарантия и послепродажное обслуживание

Благодарим Вас за покупку голубой электронных продуктов. К тому, чтобы максимально использовать возможности вашего нового продукта, мы рекомендуем вам взять на себя следующие простых шага:

1. Ознакомьтесь с безопасно и эффективно использовать руководство.

2. Читайте условия гарантии и условия.

Условия Гарантии:

Гарантийный срок составляет один год с момента доставки службой dhl. В течение гарантийного срока, компания выбирает отремонтировать или заменить неисправный инструмент в зависимости от ситуации. Для ремонта, пожалуйста, напишите этот продукт в нашу компанию.

Следующие условия не распространяется гарантия:

Повреждения, вызванные неправильной эксплуатацией или обслуживание потребителем; Использования программного обеспечения или интерфейс, предоставленный пользователя; Без разрешения центр послепродажного обслуживания, ущерб, вызванные разборкой или ремонта без разрешения.

Содержимое упаковки
100% абсолютно новый
1 xcolor измеритель напряжения и тока
