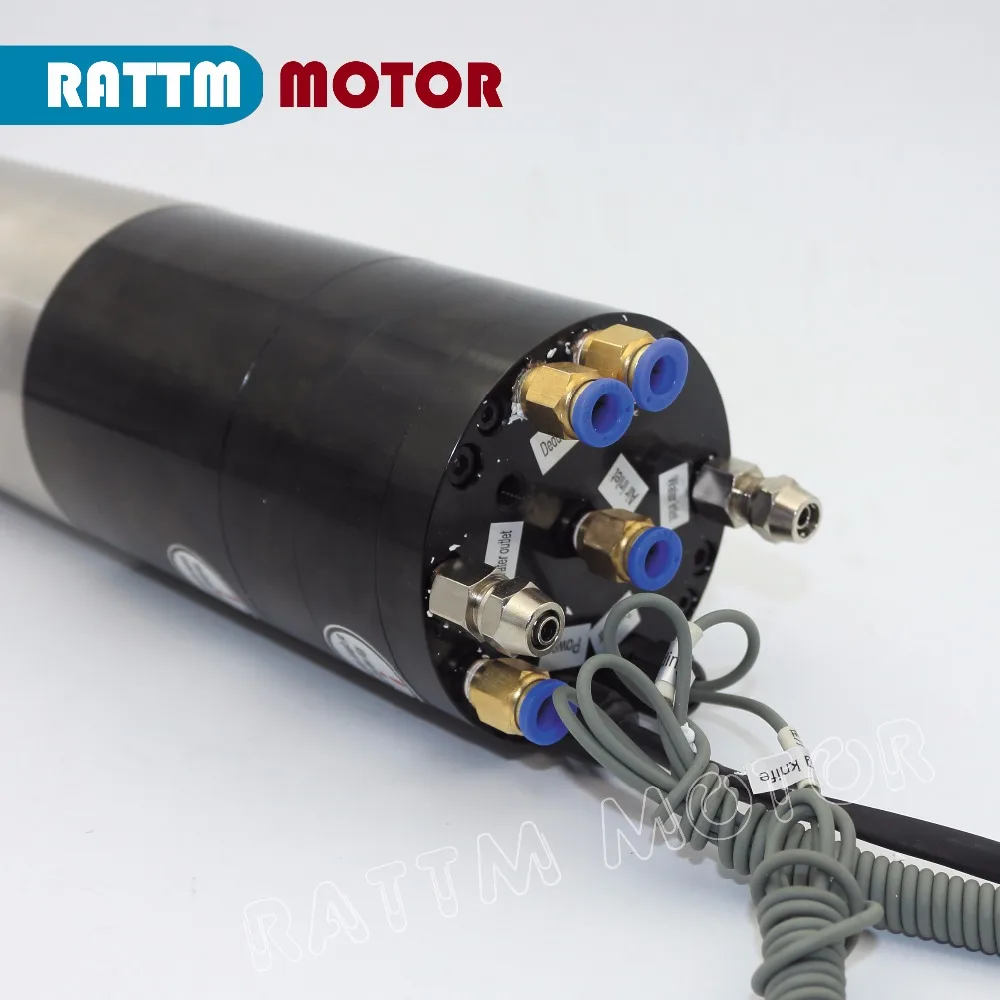

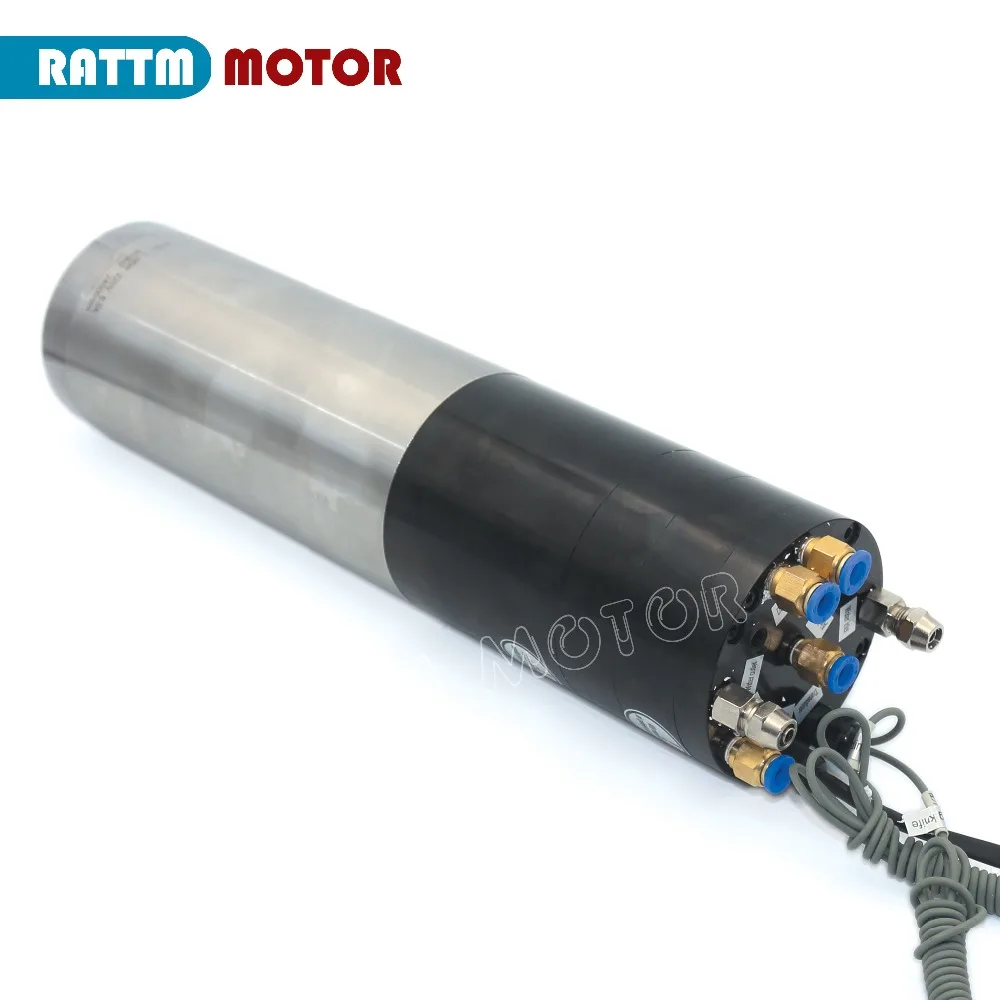

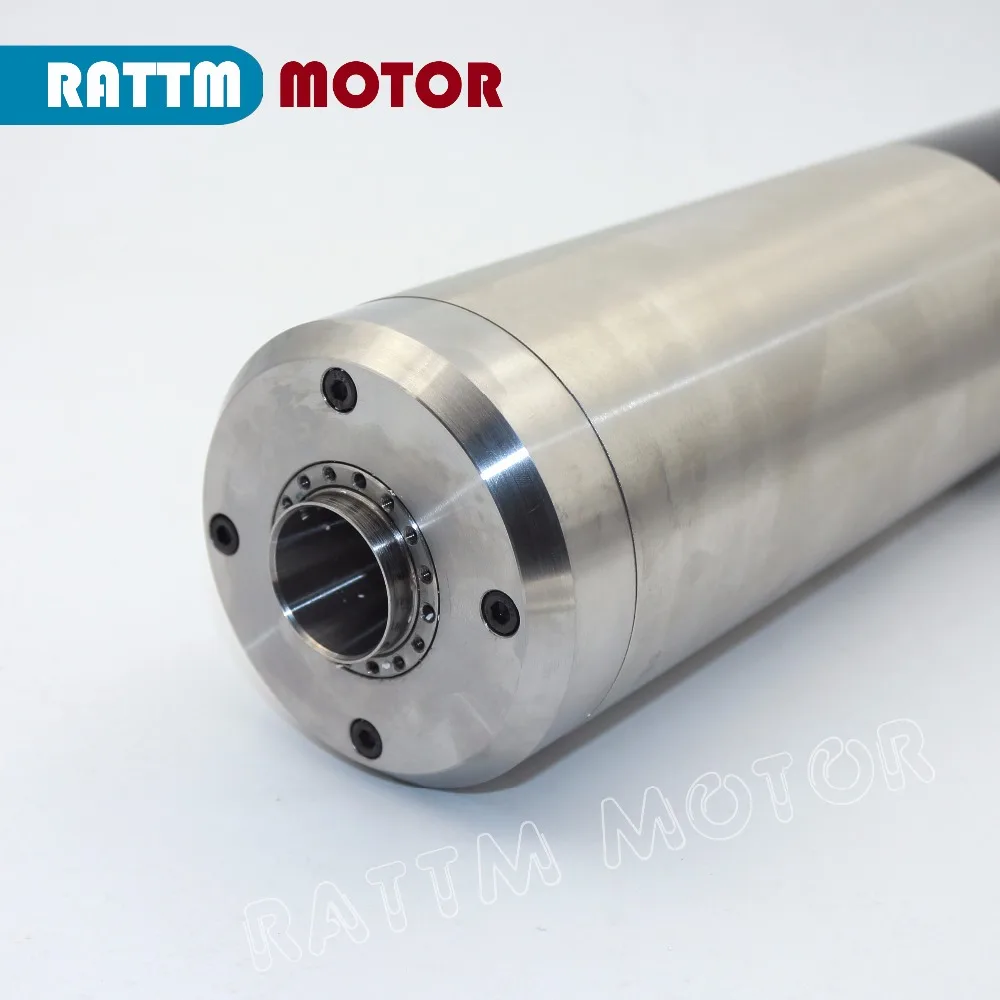

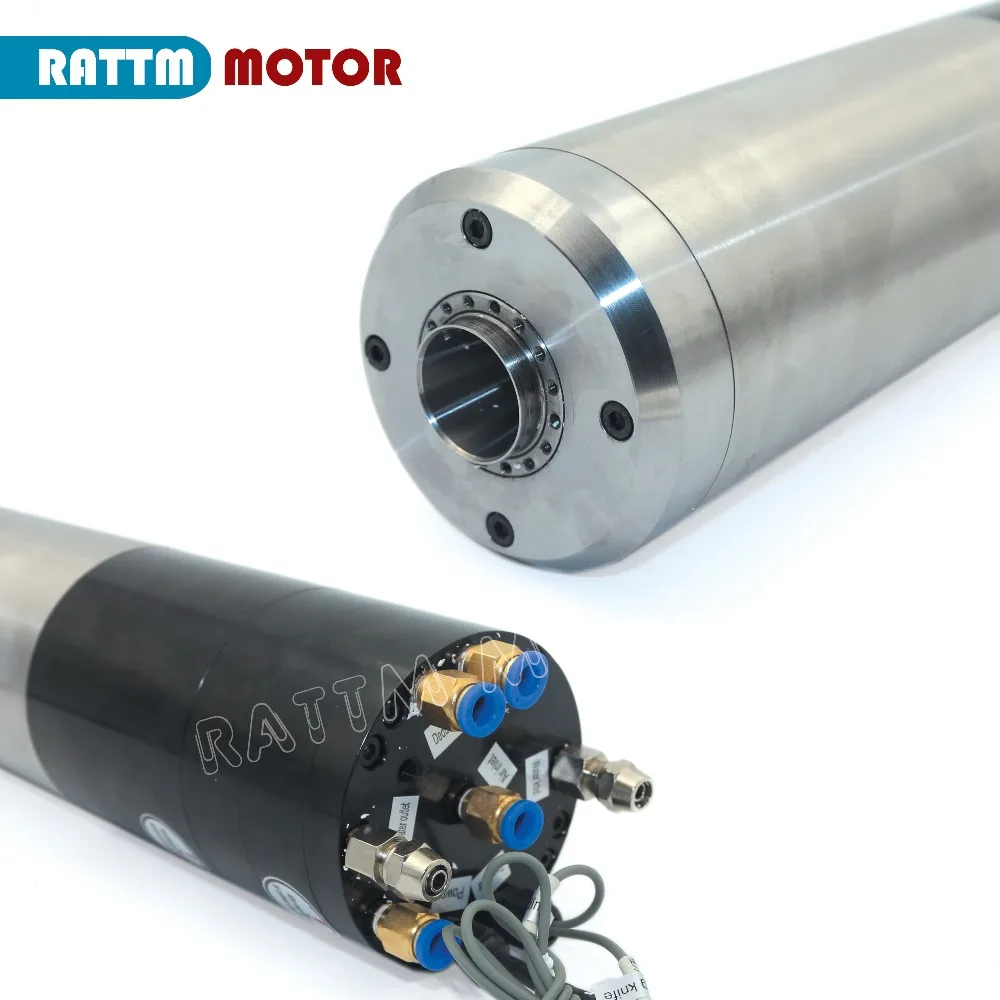

Электродвигатель шпинделя с водяным охлаждением 1 8 кВт ATC автоматическая смена

Электродвигатель шпинделя с водяным охлаждением 1 8 кВт ATC автоматическая смена

Бесплатная доставка и бесплатный НДС в страны Европы:

AУстрия,BЭлгиум,BУльгария,CZechRОткрытый,DЭнмарк,EСтония,FВнутри страны,FRance,GМного вещей,GReece,HUngary,IРеланд,IТали,LАтвиа,LИтауания,LUxemburg,МOnaco,NEtherland,NОрвей,ПОланд,ПOrtugal,RОмания,SЛвакия,SЛовения,SБоль,SWeden.

Посылка включает:

1x1,8 кВт УВД с водяным охлаждением двигателя шпинделя 220 В 5.4AДержатель ISO20(Без учета)

Обзор продукта

1. Этот шпиндель встроен в двигатель шпинделя, встроенный в три асинхронных двигателя, с помощью инверторного управления. Поскольку шпиндель имеет компактную структуру, высокую мощность, большой крутящий момент, небольшую вибрацию, малошумные характеристики, поэтому он может достигать высокой скорости, высокой резки, высокой точности и высокой стабильности.

2. Подшипник шпинделя использует смазанный смазкой угловой для контакта подшипников, может быть достигнуто пожизненное смазывание в течение срока службы.

3. Шпиндель использует принудительный режим охлаждения для охлаждения двигателя, передних и задних подшипников. Поток охлаждающей жидкости через разумное расположение цикла водотока корпуса шпинделя, таким образом, может принять тепло, генерируемое скоростью вращения шпинделя, для достижения теплового равновесия, пусть температура шпинделя в пределах определенного постоянного значения. Эффект внешнего охлаждающего устройства: поддержание постоянной температуры охлаждающей жидкости.

4. Встроенный шпиндель PTC 140 Температурный датчик (Технические параметры видны в других секциях этой спецификации), вы можете прочитать его в любое время, если вам нужно защитить температуру двигателя.

5. Методы зажима инструмента: это встроенное устройство автоматического изменения инструмента шпинделя, форма хвостовика ISO25.

Автоматический инструмент changer электрический контур шпинделя чертеж

Автоматический инструмент changer Электрический шпиндель Параметрическая кривая граф

Автоматический сменный инструмент Электрический шпиндель технические параметры

Модель шпинделя:

RTM80-20-24Z/1,8 220V

Напряжение:

220V

Максимальная скорость:

24000 об/мин

Номинальная частота:

400 Гц

Электрический ток:

5.4A

Уровень двигателя:

Уровень 2

Номинальная мощность:

1,8 кВт (S1)

Пиковая мощность:

2,1 кВт (S6)

Номинальный крутящий момент:

0.59нм

Пиковый крутящий момент:

0,84 нм

Нет.

Проект

Стандарт

1

Шпиндель дуя пыли/уплотнения давления газа (МПа)

0,2-0,25

2

Газовое уплотнение шпинделя поток газа

(Л/мин)

65 ± 10 (при работе)

3

Давление охлаждающей воды (МПа)

≥ 0,25

4

Поток охлаждающей воды (л/мин)

≥ 2,5

5

Температура охлаждающей воды (градус)

24-28

6

Шпиндель импульса статического состояния (& micro;m)

≤ 3

7

Вибрация шпинделя (мм/с)

≤ 0,8

8

Диаметр шпинделя (мм)

Диаметр 80 (0/-0,020)

9

Испытание на давление обмотки двигателя (V/M)

1000 В/1 минуту Выдерживает испытание напряжения

10

Интерфейс инструмента

ISO20

11

Характеристики инвертора

2.2 кВт (220 В)

12

Фитинг

Для литья, алюминия, стекла и т. д. и другой обработки

Объяснение установки шпинделя

1. Описание циркуляционной системы охлаждения

Система должна гарантировать, что температура охлаждающей воды шпинделя подачи составляет 24-28 градусов. Обычно устанавливайте переключатель потока в обратной трубе системы охлаждения, чтобы обеспечить подачу охлаждающей воды шпинделя. Требования к охлаждающей воде: мы рекомендуем использовать дистиллированную воду, в то время как рекомендуется Feinuokesi (Fenix) защитный агент F1 (с использованием шкалы 1: 200), температура охлаждающей жидкости составляет 26 градусов ± 2 градусов, вход, температура выходной трубы не может превышать 5 градусов. Допускается до тех пор, пока другой Мониторинг может обеспечить более полное охлаждение шпинделя.

2. Контроль герметизации воздуха

Чтобы предотвратить попадание воды или примесей во внутренний шпиндель, шпиндель будет иметь газовое уплотнительное устройство, газовое уплотнительное устройство должно быть начато с машины одновременно. И нужно пройти многоступенчатую фильтрацию.

3. Требования к качеству сжатого газа

Требования к качеству газа, который используется в газовых уплотнениях:
С высоким содержанием масла по уровню поверхности: <0,01 мг/м & sup;3;
Твердые частицы: <5 & micro; m
Давление капли росы; Пользующийся широкой популярностью среди по уровню поверхности: <7,5 градусов (0.7MPa)

4. Инструкции по запуску программы

Только все мониторинг не выдал сбоев рабочих сигналов, в то же время, все устройства безопасности были установлены и работают должным образом, а затем позволяют начать шпиндель.
Примечание: новый или шпиндель, который не используется в течение длительного времени, должен работать медленно. Во-первых, запуск шпинделя в течение получаса на 25% от максимальной скорости, затем увеличение до 50% от максимальной скорости, чтобы пробежать 15 минут, наконец, увеличить до максимальной скорости. Необходимо проверить температуру шпинделя во время всего процесса, Шпиндель будет горячим, но не горячим, если шпиндель становится горячим, пожалуйста, прекратите работу и свяжитесь с нашим отделом обслуживания клиентов.

5. Инструкции по интерфейсу обратной стороны продукта:
