Тип 1:2 входит 2 из виниров.

Тип 2:2 входит в 2 набора досок.

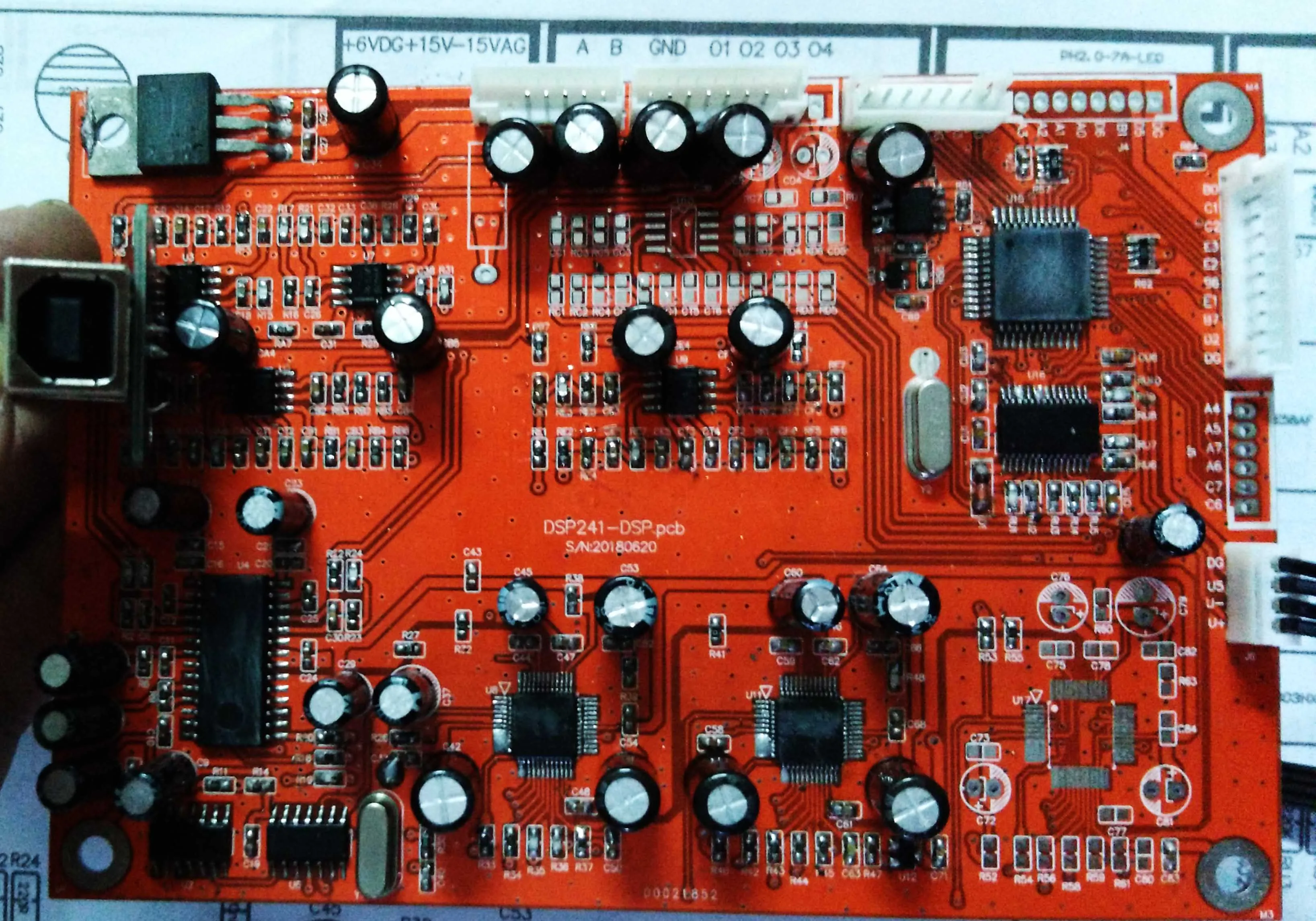

Тип 3:2 входит в 4 из виниров.

\

2 в 4 out DSP цифровая плата для динамиков двухвходная двухканальная плата для цифрового аудио-процессора, модуль цифрового динамикового Делителя Частоты

\

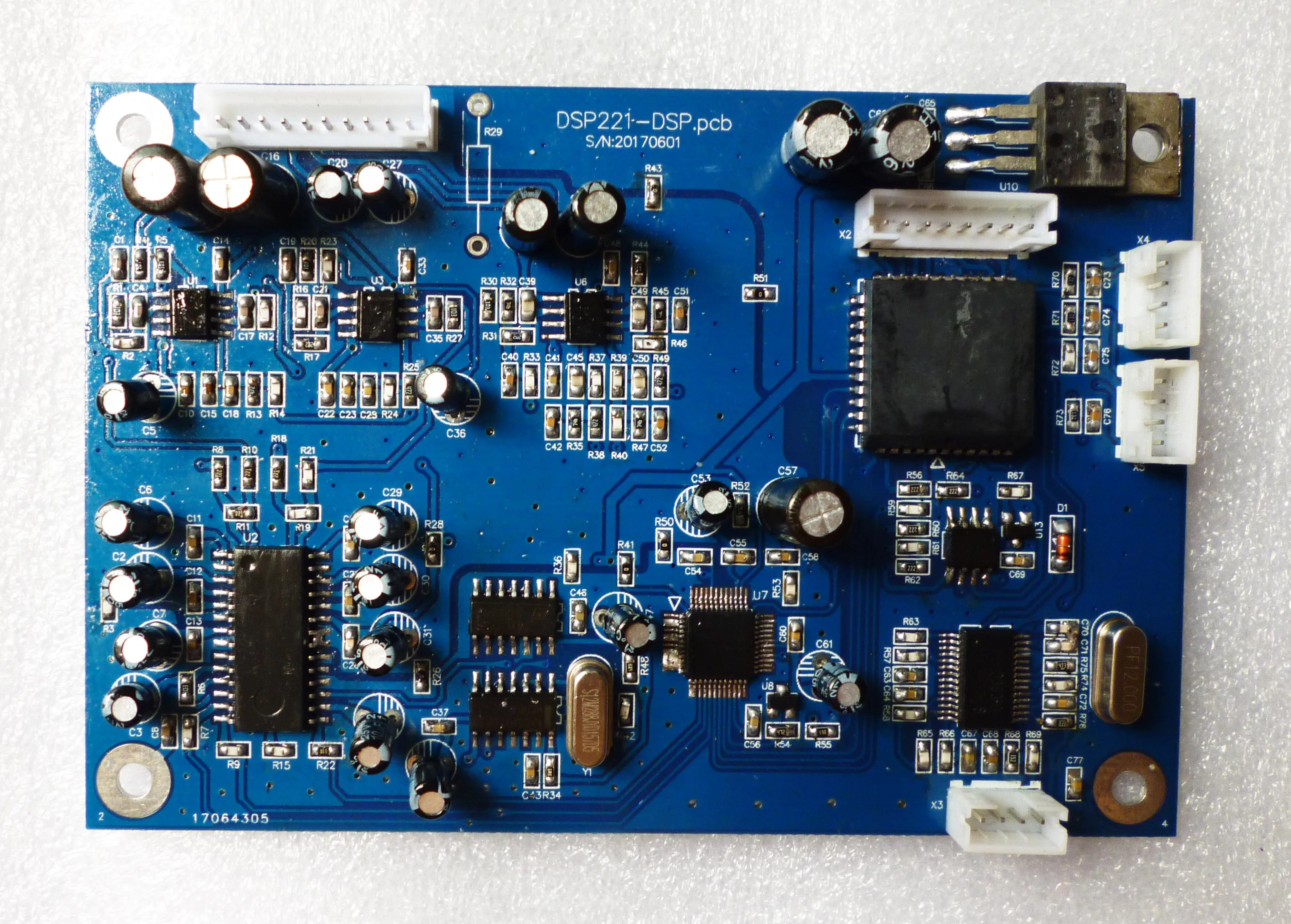

DSP два в два из цифрового аудио процессора, делитель частоты, цифровой разделитель, плата динамика процессора.

\

Описание продукта:

48-битное преобразование AD/DA, частота дискретизации 96 кГц, 32-битное два входа два выхода DSP цифровой аудио процессор функция эффекта;

Диапазон частотного деления составляет 20 Гц ~ 20 кГц. 14 режимов фильтра деления частот: характерная кривая Bessel, Butterworth.

Link-Riley, 6, 12, 18, 24 дБ, -48 фазный разворот, стерео, моно и мост выбор режима

Регулятор регулировки усиления канала на расстоянии 0,5 дБ от каждого шага, с минимальным-дб максимум + 6,0 дБ. Он также имеет функцию отключения звука.

Встроенный генератор сигналов: A. Синусоидальная (регулируемая ручная Частота развертки скорости) B. Белый шум. Отладка интерфейса USB (или онлайн-отладка Rs485)

Задержка (максимальная задержка 7 мс), Преобразование фазы (0 & deg;, 180 & deg;), ограничитель выходного напряжения ограничителя (время удержания, время Attacr, время распада) Регулировка функции;

Оба канала составляет 5 в поп упаковке, PEQ Эквалайзеры. Положение частоты выравнивания может регулироваться произвольно. Минимальный коэффициент усиления-12,0 дБ и максимальный коэффициент усиления составляет + 12,0 дБ. Оба канала имеют произвольное значение Q

Регулировки.

Существует 21 Режим хранения (20 пользовательских режимов + 1 Режим всех частот), который может подключаться к 255 машинам с помощью комбинированных адресных кодов.

Питание USB соединяет Порт + порт RS485, управление программным интерфейсом, поддержка windows10;

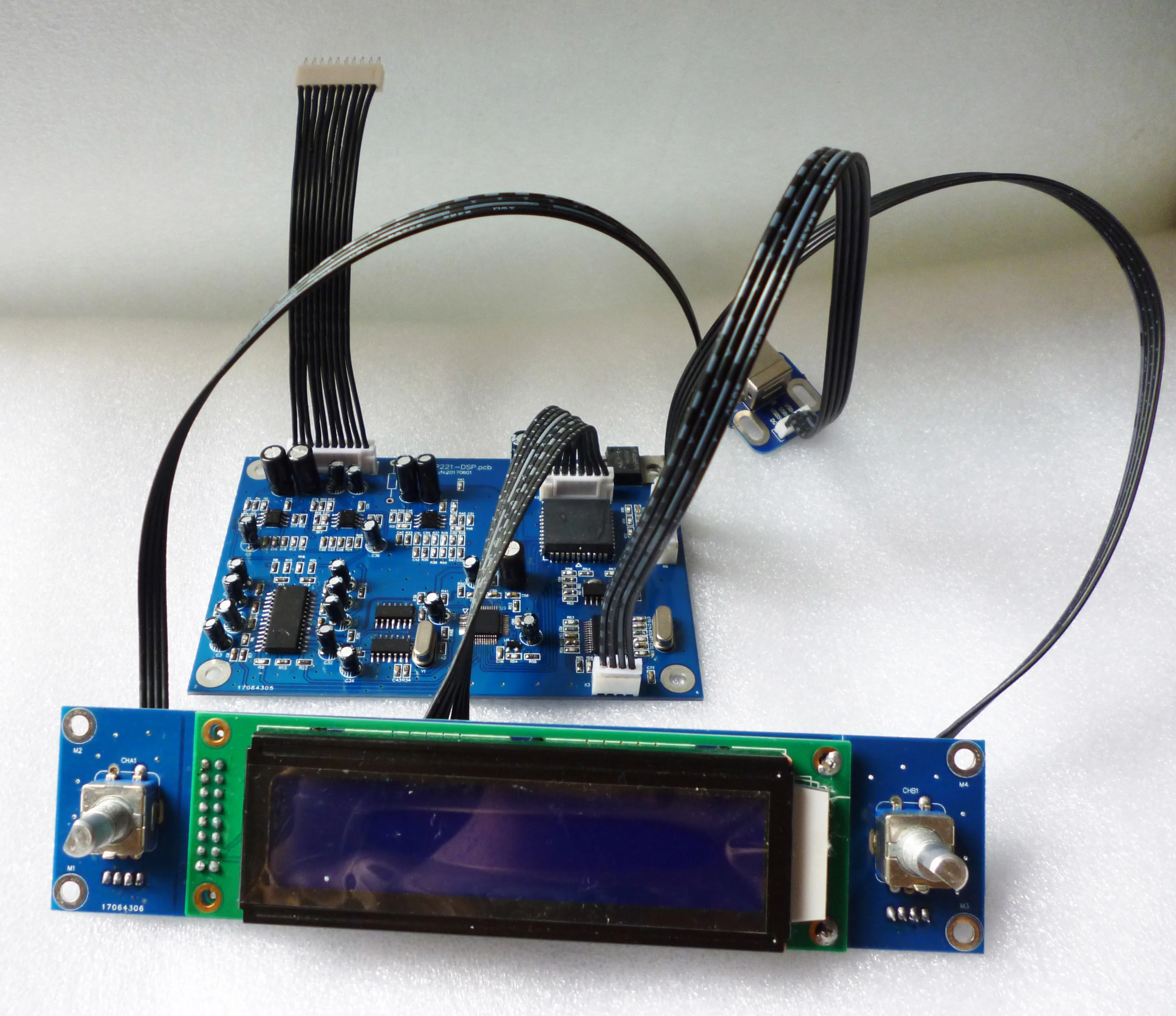

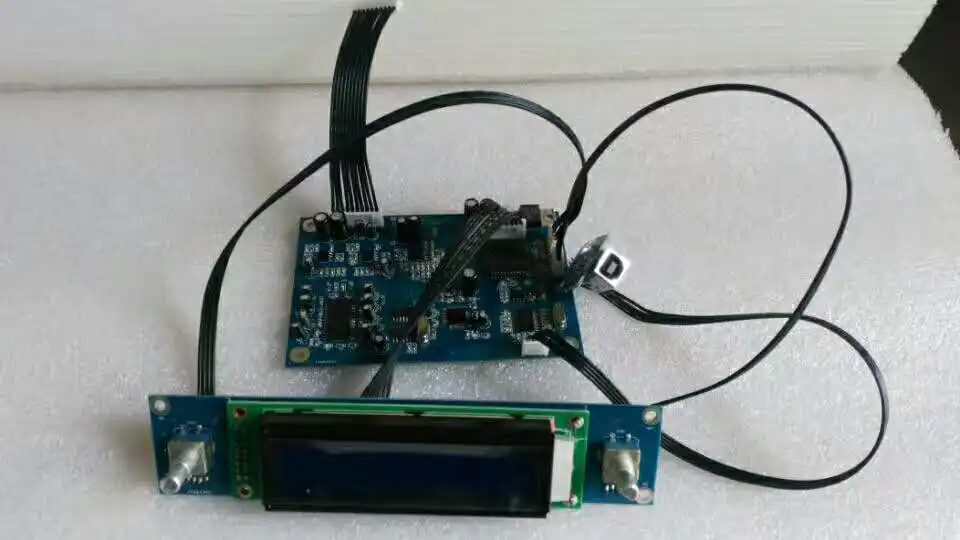

Дополнительный ЖК-дисплей 2*20 символов и кодировщик каналов.

Требования к электропитанию: Группа 1: Положительное и отрицательное; 12 В или положительное и отрицательное; 15 В; Группа 2: + 6 В до + 26 в (эта группа напряжения также может быть взята на борт + 12 В или + 15 В, если нет внешнего напряжения, Если сопротивление платы R29 (10R Ом) может быть подключено). Размер: 75 × 108 × 10 мм (длинный × Широкий × высокий)

Подходит для установки на аудио-оборудование, такое как усилитель мощности, активный динамик, усилитель активной мощности, автомобильный усилитель мощности, цифровой преобразователь частоты, эквалайзер, ограничитель напряжения, возбудитель, задержка времени и другие функции.

1. Технические параметры

Особенности:

Частота отклика: 20 Гц ~ 20 кГц

Искажений: 0.01%

Максимальный выходной потенциал: 10VPP

Коэффициент усиления (сквозной): расстояние шага, 1 дБ.

Подробное описание:

Входное усиление: -60 дБ ~ + 6 дБ

Выравнивание параметров пяти сегментов:

Диапазон усиления: -12 дБ ~ + 12 дБ, шаг: ± 0,1 дБ

Q диапазон значений: 0,4 ~ 128

Частота: 19,7 Гц ~ 20,2 кГц, Минимальный шаг: 0,4 Гц

Частотное деление: наклон, -6 дБ, -12 дБ, -24 дБ Butterworth

Qualcomm: 10 Гц ~ 16 кГц, минимальный шаг, 0,2 Гц

Низких частот: 35,1 Гц ~ 20 кГц, с минимальным шагом: 0,7 Гц

Задержка: 0 ~ 7 мс (единица измерения: миллисекунды, секунды и ноги)

Ограничитель: -61 дБ ~ + 3 дБ

Время отклика, 10-1000 дБ/сек

Время удержания, 0-100 мс

Время распада, 10-1000 дБ/сек

Фаза инверсии: 0, 180 градусов

ChA, CHB уровень регулировки громкости, в то же время, нажмите кнопку настройки выключателя шума, загрузки автоматической настройки тишины и загрузки обратно, чтобы установить регулятор громкости, настройки защиты паролем, вызов программы и другие функции

2. Инструкция по эксплуатации

Кодер режим работы

Звонящего:

1. Включите источник питания и войдите в ручной режим работы, ЖК-дисплеи и ldquo; L-OUT & rdquo; И ldquo; R-OUT & rdquo;.

Левый и правый громкость.

2. Нажмите на кодировщик слева и справа в течение нескольких секунд, и соответствующие параметры можно отрегулировать. Когда вы видите текущие параметры ЖК-дисплея, поверните и нажмите на кодировщик снова быстро, чтобы успешно изменить кодировщик и сохранить его. После возврата основного объема ЖК-дисплей отображает и ldquo; Программа загрузки и rdquo; И поворачивает правую ручку от 20.

Если вам нравится. Нажмите правую кнопку снова, ЖК-дисплей отображает «Загрузка...» подтвердите вызов. В течение нескольких секунд ЖК-экран возвращает основной объем, указывающий, что вызов завершен.

Установите серийный номер платы процессора:

Нажмите на левый энкодер в течение нескольких секунд. Роторный кодировщик выбирает один из (1-255), а затем снова нажимает кодировщик, чтобы завершить настройки.

ПК режиме реального времени

1. Подключите модуль к компьютеру ПК, чтобы открыть интерфейс программного обеспечения.

2. Подключение:

Нажмите & ldquo; Delage & rdquo; Меню (1-255), чтобы выбрать идентификатор устройства модуля, нажмите на ссылку, чтобы подтвердить:

Если номер устройства совпадает с идентификатором модуля, он подключен (подключение успешно).

Отменить подключение:

Нажмите на меню «отладка» (1-255), чтобы выбрать номер устройства, отличающийся от номера идентификатора модуля, переключитесь на другое Подключение модуля и отключите соединение платы модуля при нажатии в автономном режиме.

Программное обеспечение для ПК интерфейс операции

Регулировки

В общей сложности можно отрегулировать 6 вариантов: усиление, 5 диапазонов PEQ, Xover, фаза, задержка и ограничитель.

Коробка для хранения

После завершения всех корректировок нажмите & ldquo; Save & rdquo; Сначала введите название программы (длина 20), затем введите серийный номер программы, нажмите на параметр загрузки, чтобы сохранить и вызвать Использование параметра.

Примечание: 20 пользовательских режимов хранения плюс 1 режим полного пропуска может храниться и вызываться. Среди них 21-я программа имеет функцию обхода full-pass, остальные 20 программ находятся в режиме on-line в собственном сохраненном программном режиме пользователя. При автономном режиме выберите соответствующий номер программы напрямую и нажмите на кодировщик еще раз, чтобы завершить вызов.

Дополнительная функция тестирования: генератор сигналов:

Меню: Синусоидальная волна, автоматическая развертка, диапазон частот развертки: 20 Гц-20 кГц, регулировка скорости развертки

Меню: проверка шума белый шум, автоматическая развертка, диапазон частот развертки: 20 Гц-20 кГц

\
\

\
\

\
\

\
\

'
