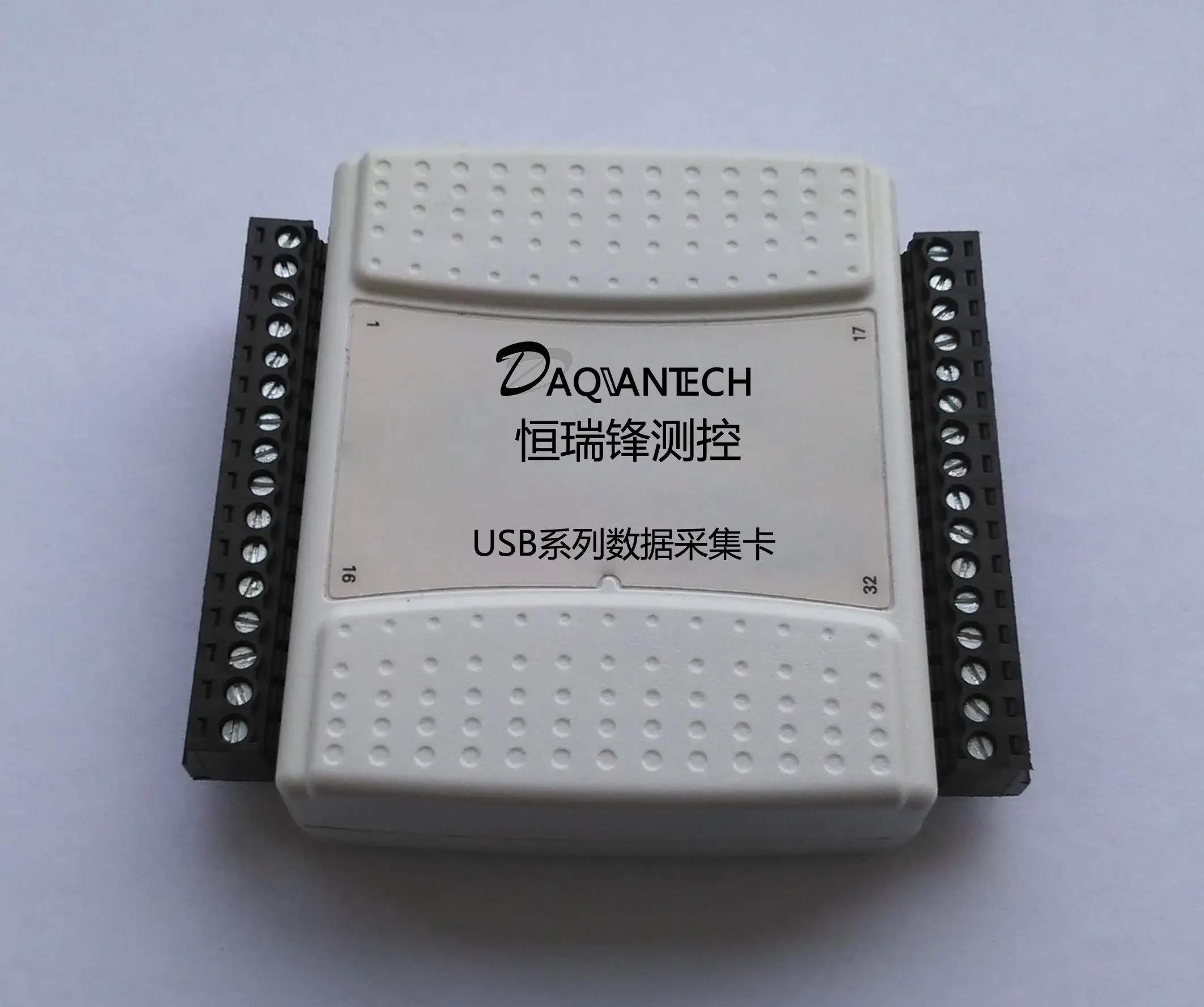

Высокоточный USB-накопитель данных DAQ Card 8 Ch 24-разрядные Аналоговые входы AD 14DIO 4ch

Основная версия: 8 каналов 24 бит AD, 14 каналов DIO, 2,5 в, 5 В справочная информация о напряжении, 12 В Выходное напряжение;

Расширенная версия: 8-канальный 24 бит AD, 14-канал DIO, 2,5 V 5V ссылка на напряжение, выход 12V напряжение,4-х канальный 16-bit DA, 1-канальный ШИМ

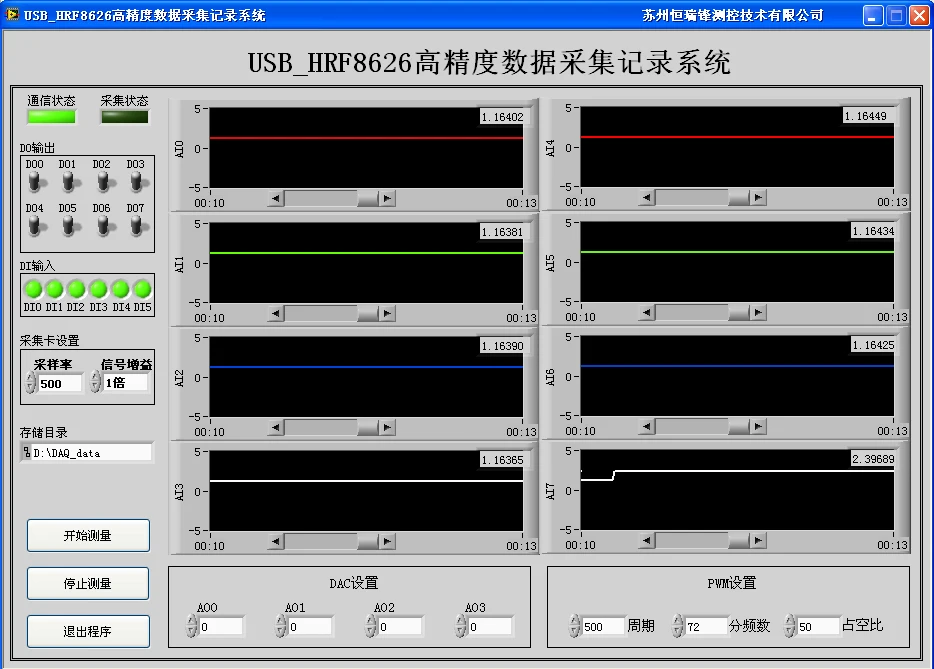

Эксклюзивные функции сбора и обработки данных! Графики могут быть нарисованы в реальном времени и сохранены в файлы EXCEL в реальном времени.

Интерфейс USB, нет внешнего источника питания, подключи и работай; Красивый корпус.

Основные параметры:

Во-первых, аналоговое определение количества ADC

1. Количество каналов: 8 одиночных или 4-канальных дифференциальных, Точность: 24 бит

2. Усиление сигнала несколько: 1x, 2x, 4x, 8x, 16x, 32x, 64x опционально

3. Частота дискретизации: 2,5, 5, 10, 50, 100, 500, 1000, 2000, 3750, 7500, 15000 опционально

4. Диапазон измерения AD: 0 ~ + 5 В

5. Входное сопротивление: 10 м

6. Фактическая Точность измерения: после запятой 3 цифры, см. Результаты теста ниже.

8-канальный видеорегистратор несимметричный, в режиме реального времени, частота дискретизации параметр 3750, точность составляет около 0.5mV, абсолютная точность.

8-канальный видеорегистратор несимметричный, в режиме реального времени (параметр 1000), точность составляет менее 0.15mV, абсолютная точность.

8-канальный видеорегистратор несимметричный, в режиме реального времени (параметр 500), точность составляет около 0.1mV, абсолютная точность.

8-канальный видеорегистратор несимметричный, в режиме реального времени (параметр 100), точность составляет около 0.05mV, абсолютная точность.

8-канальный видеорегистратор несимметричный, в режиме реального времени (параметр 10), точность составляет около 0.01mV, абсолютная точность.

Во-вторых, аналоговый выход DAC

1. Количество каналов: 4

2. Тип ЦАП: Тип выходного напряжения

3. Диапазон выхода: 0-5 В

4. Точность преобразования: 16 бит

В-третьих, ШИМ-выход

1. Количество каналов: 1 Независимый ШИМ, Регулируемая частота и рабочий цикл

2. Источник часов (CLK): 72 МГц, контрольные часы получены с помощью коэффициента деления

3. Выход импульсного генератора (выход): импульсный режим и режим настройки рабочего цикла

4. PWM регулятором уровня: высокий уровень 3,3 V, низкий уровень с напряжением 0 В

В-четвертых, Измерение частоты пульса и рабочего цикла (эта функция не включена по умолчанию, может быть настроена)

1. Количество каналов: 2 канала

2. Диапазон частот: 1 Гц-65 кГц, диапазон рабочего цикла: 0-100

3. Точность измерения: частота <0.2%, рабочий цикл <0.5%

4. Диапазон импульсного напряжения: 0-5 В

Пять, переключатель обнаружения количества DI (по умолчанию 6 способов DI)

1. Количество каналов: 6 каналов

2. Электрический стандарт: TTL совместимый

3. Максимальный ток поглощения: менее 5 мА

4. Входная мощность высокий уровень: 3,3 V или 5V

5. Низкий уровень входного сигнала: <0,8 В

6. Вход по умолчанию: высокий уровень

В-шестых, выход переключателя (по умолчанию 8 способов)

1. Количество каналов: 8 каналов

2. Электрический стандарт: TTL совместимый

3. Максимальный ток привода: 50 мА

4. Высокий уровень выхода: 5 В

5. Выход низкого уровня по уровню поверхности: <0,3 V

6. Вход по умолчанию: низкий уровень
