Информация о продукте:

1. Рабочее напряжение: 80-260 в перем. Тока

2. Напряжение тестирования: 80-260 в перем. Тока

3. Номинальная мощность: 100 А/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерений: 1,0 уровень

Функция:

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, количество электроэнергии)

2. Прозрачная функция определения количества электроэнергии

3. Функция сохранения данных о сбое в электричестве (экономит накопленное количество электроэнергии до сбоя питания)

4. Верхняя функция дисплея компьютера, ПК (напряжение дисплея, ток, активная мощность, количество электроэнергии)

5. Функция связи с последовательными портами (самооснащенный интерфейс с последовательными портами TTL, и пользователь может

Прочтите или Установите параметры через pinboard и различные терминальные связи)

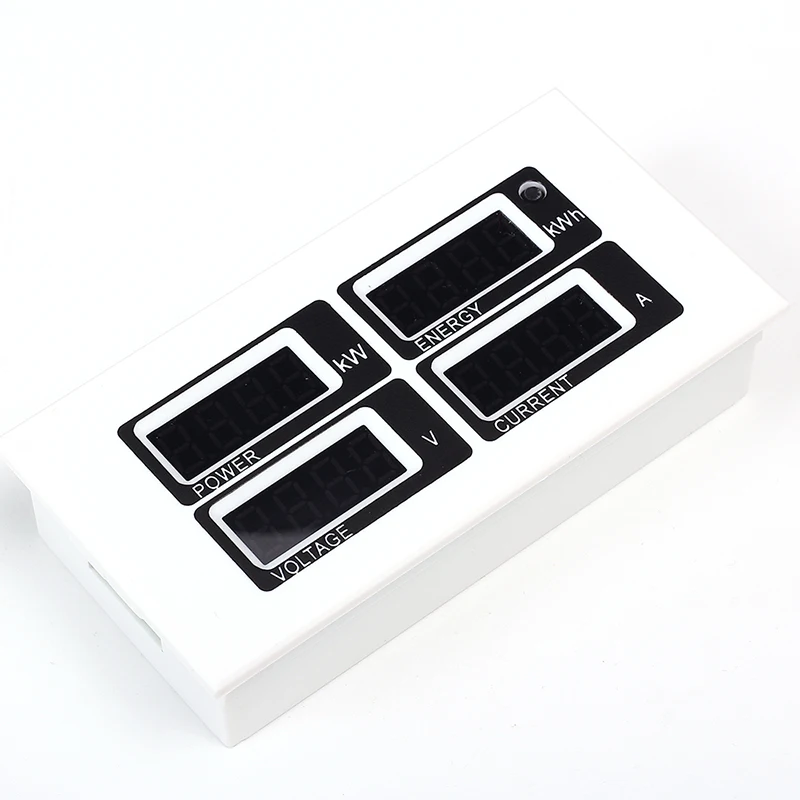

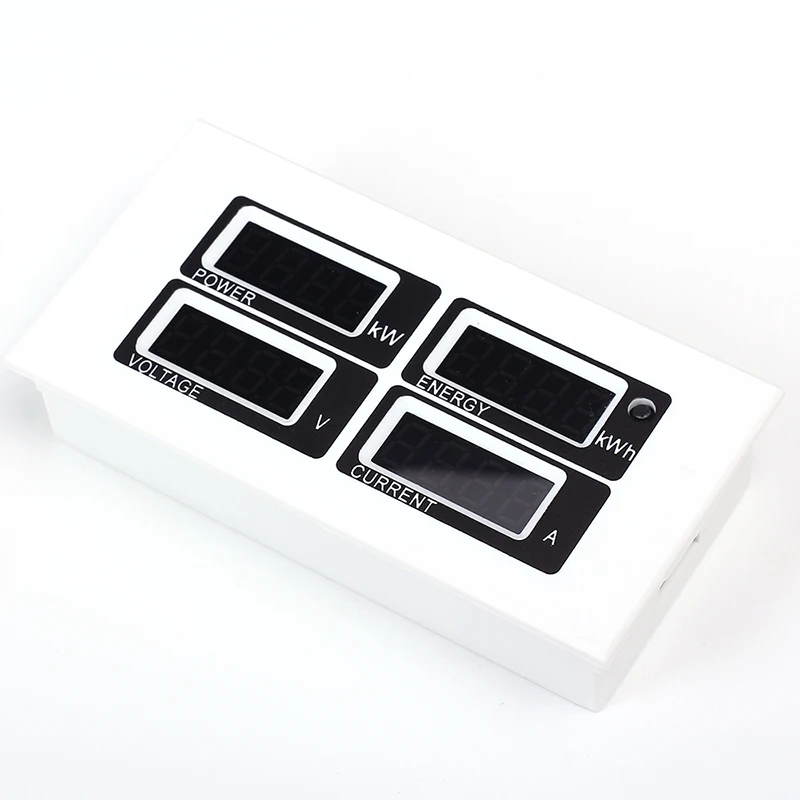

Передний дисплей и ключ:

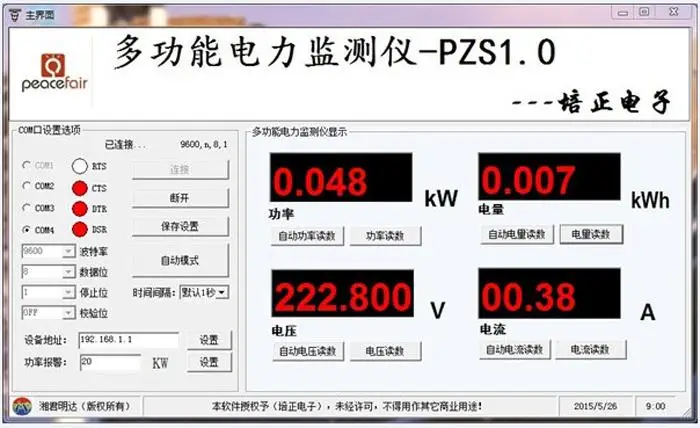

Изображение верхнего компьютера 1

Дисплей Интерфейс:

Верхний дисплей компьютера состоит из 4 окон: напряжение, ток, мощность, параметры количества электроэнергии

Формат дисплея:

Мощность: диапазон тестирования 0-22 кВт

Если он находится в пределах 10 кВт, Формат дисплея 0,000-9,999

Если он находится в пределах 10-22kW, Формат дисплея 10,00-22,00

Количество электроэнергии: диапазон тестирования 0-9999kWh

Если он находится в диапазоне 0-10 кВт · ч, Формат дисплея 0,000-9,999

Если он находится в диапазоне 10-100kWh, Формат дисплея 10,00-99,99

Если он находится в диапазоне 100-1000kWh, Формат дисплея 100,0-999,9

Если он находится в диапазоне 1000-9999kWh, Формат дисплея 1000-9999

Напряжение: диапазон тестирования 80-260 в

Формат дисплея 110,0-220,0

Ток: диапазон тестирования 0-100 А

Формат дисплея 00,00-99,99

Ключ:

Есть встроенный ключ на доске, и он может использоваться в качестве количество электроэнергии понятных функций

Количество электроэнергии ясный метод: Нажмите и удерживайте кнопку в четкий ключ для 5s, а затем отпустите ключ; Короткое нажатие на четкий ключ снова, затем электричество количество данных будет очищен и прекращает вам видеть; это означает, что все четко закончено

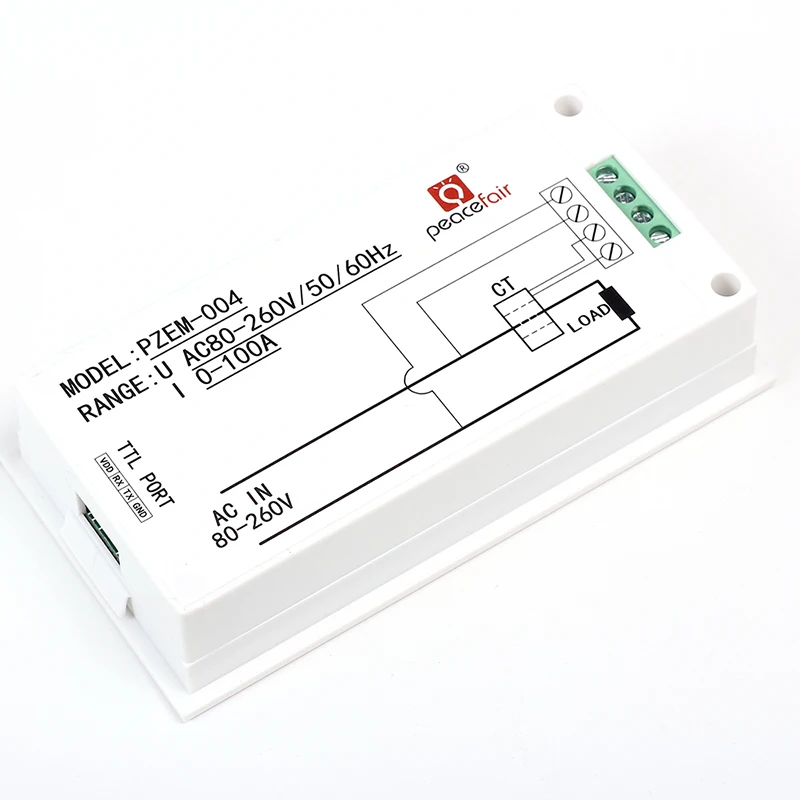

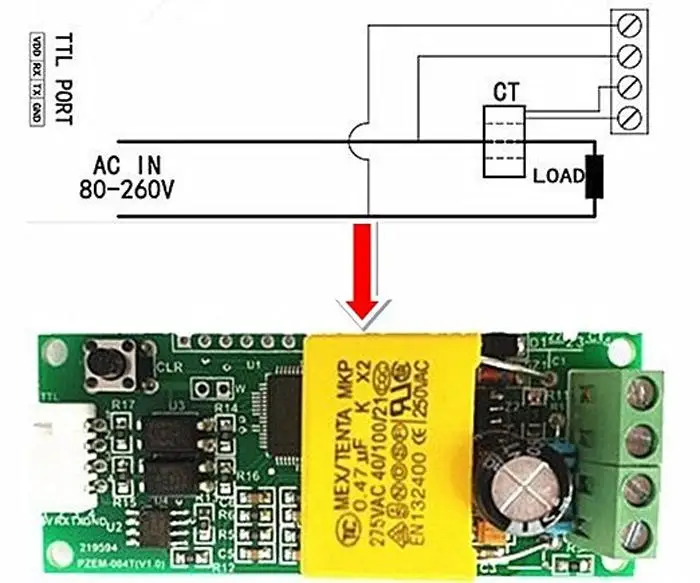

Изображение подключения 2:

Это модульное подключение можно разделить на тестовый ток напряжения, подключение к входному порту и дисплей связи последовательного порта

Интерфейс дисплея: счетчик может отображаться через верхний компьютер или другие клеммы (необходимо программировать), а верхний интерфейс дисплея компьютера соответствует изображению 1

1. Дисплей напряжения: измерение и отображение частоты тока в сети

2. Дисплей тока: измерение и отображение тока (прибора); Начальная точка тока-10 мА, но этот модуль находится в устройстве для тестирования высокой мощности; пожалуйста, не используйте его, если вы Обратите большое внимание на точность тестирования уровня mA

3. Количество электроэнергии на дисплее: Измерьте и Отображает текущее накопленное количество электроэнергии; Обратите внимание, что минимальная единица составляет 0001 кВт/ч, то есть начать накапливаться с 1 Вт/ч

4. Дисплей питания: измерение и отображение мощности тока, а Начальная точка питания-0001 кВт, то есть начинается измерение от 1 Вт

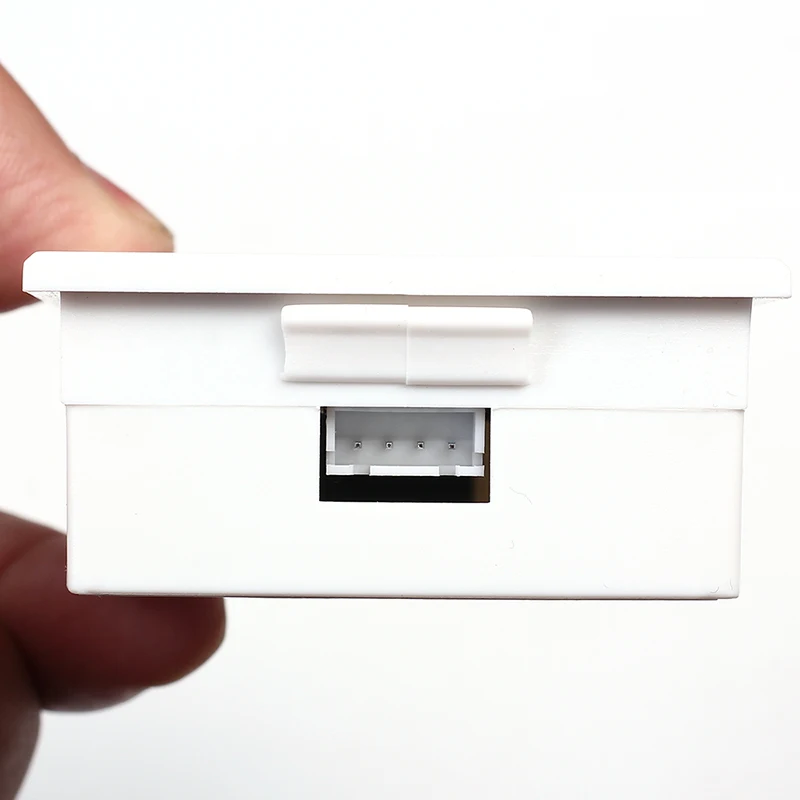

Связь с последовательным портом:

Этот модуль оснащен интерфейсом передачи данных последовательного порта TTL, и пользователь может использовать и задать соответствующие параметры через последовательный порт; Но если вы хотите связаться с устройствами USB или RS232, вам нужны разные пинетки TTL (для связи USB требуется TTL к USB pinboard;RS232 связь требует TTL к RS232 pinboard)

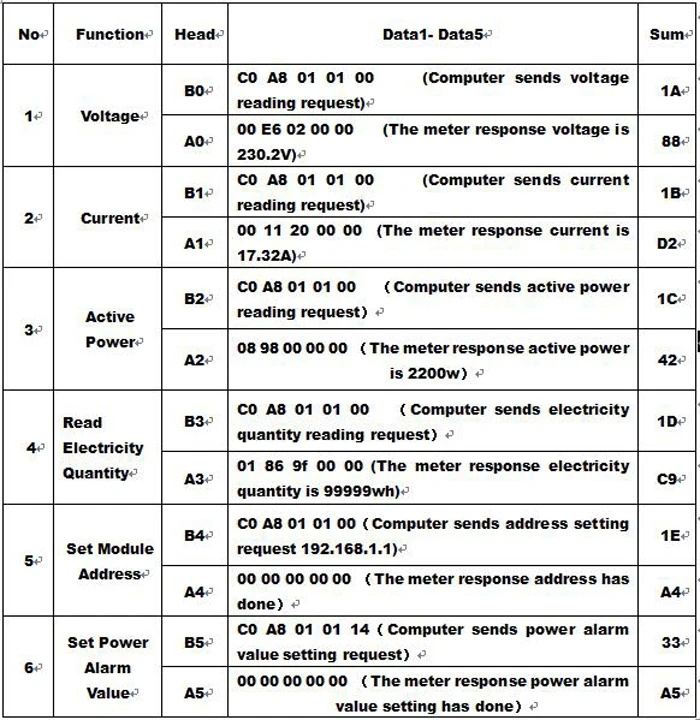

Протокол передачи данных означает, что ниже:

Связь протокол пример oxen»:

1. Адрес связи с модулем установки-, 1,1

Отправить инструкции: B4 C0 A8 01 01 00 1E

Данные ответа: A4 00 00 00 00 00 A4

Краткая информация: Приведенные выше примера показывают, что адресом модульной связи является 192.168.1.1 (пользователь может установить его в соответствии с их нуждами), отправка инструкций и данных автоматического ответа, как показано ниже, данные показаны как Шестигранная система; Отправка и ответ данных, последние байт 1E и A4, и это входит в общую сумму; так как в инструкции по отправке B4 + C0 + A8 + 01 + 01 + 00 = 21E (Шестигранная Система сложения), накопившая сумма составляет 21E; Извлекайте последние два бита 1E, отправляя инструкции, записываемой суммой; В ответ данные: a4 + 00 + 00 + 00 + 00 + 00 = A4 (шестнадцатеричной системе дополнение),accmulated сумма является A4, accmulated сумма данные в ответ данных

2. Номинальная мощность сигнализации составляет 20 кВт

Отправить инструкции: B5 C0 A8 01 01 14 33

Данные ответа: A5 00 00 00 00 00 A5

Краткая информация: 14 в инструкции по отправке-это значение будильника (14 показано как данные шестигранной системы, и трансформирует ее в десятичную систему-20); Эта настройка значения аварийной сигнализации модуля-это устройство кВт; то есть, минимальная сигнализация-1 кВт, максимальная-22 кВт

3. Чтение текущего напряжения:

Отправить инструкции: B0 C0 A8 01 01 00 1A

Respsonse данные: A0 00 E6 02 00 00 88

Краткая информация: данные о входном напряжении-D1D2D3 = 00 E6 02,00 E6 представляют собой целое напряжение, 02-десятичное напряжение. Десятичное напряжение-1 бит, 00 E6 трансформируется в десятичную систему-230;02 трансформируется в десятичную систему-2; Таким образом, напряжение тока-230,2 в

4. Чтение тока:

Отправить инструкции: B1 C0 A8 01 01 00 1B

Respsonse данные: A1 00 11 20 00 00 D2

Краткая информация: ток ответа-D2D3 = 11 20;11 представляет собой текущее целое число, 20 представляет собой десятичное значение; Десятичное значение тока-2 бит; 11 трансформируется в десятичную систему-17;20 трансформируется в десятичную систему, 32; Поэтому текущее значение 17,32a

5. Чтение мощности тока:

Отправить инструкции: B2 C0 A8 01 01 00 1C

Respsonse данные: A2 08 98 00 00 00 42

Краткая информация: данные о мощности отклика-D1D2 = 08 98;08 98 трансформируются в десятичную систему-2200; Поэтому значение текущего напряжения-2200 Вт

6. Чтение количества электроэнергии:

Отправить инструкции: B3 C0 A8 01 01 00 1D

Respsonse данные: A3 01 86 9F 00 00 C9

Краткая информация: данные о входном напряжении-D1D2D3 = 01 86 9F,01 86 9F трансформируются в десятичную систему-99999; Таким образом, общее количество электроэнергии-99999Wh

Связь Введение:

1. Подключите блок к метизы в соответствии с изображением 2

2. После подключения выберите интерфейс связи, и этот модуль в верхней части компьютерного программного обеспечения поддерживает порт связи COM2/COM3/COM4; Пользователей могут выполнять поиск в управлении устройством; Они не выше портов, пользователь может модифицировать их через порт

Обратите внимание:

1. Этот модуль может использоваться в помещении, а не на улице

2. Нагрузка не может быть выше номинальной мощности

3. Последовательность подключения не может быть ложной
