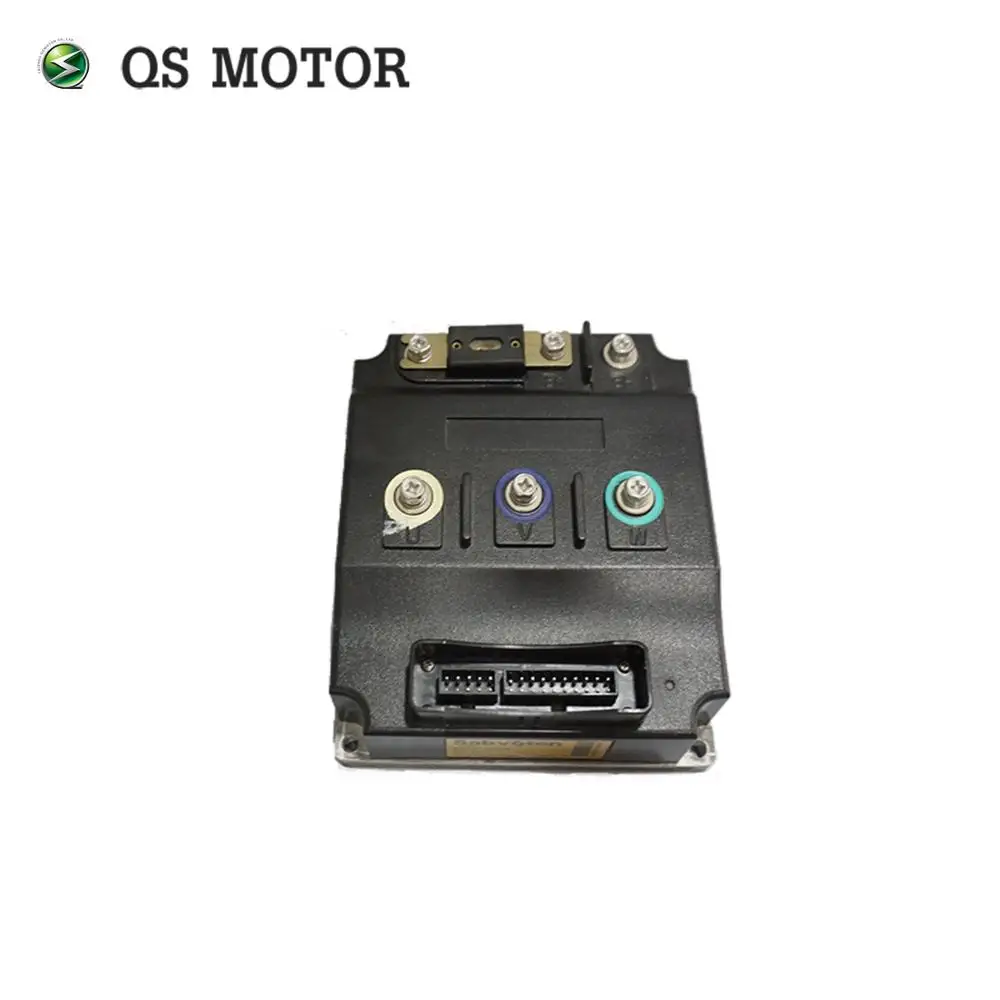

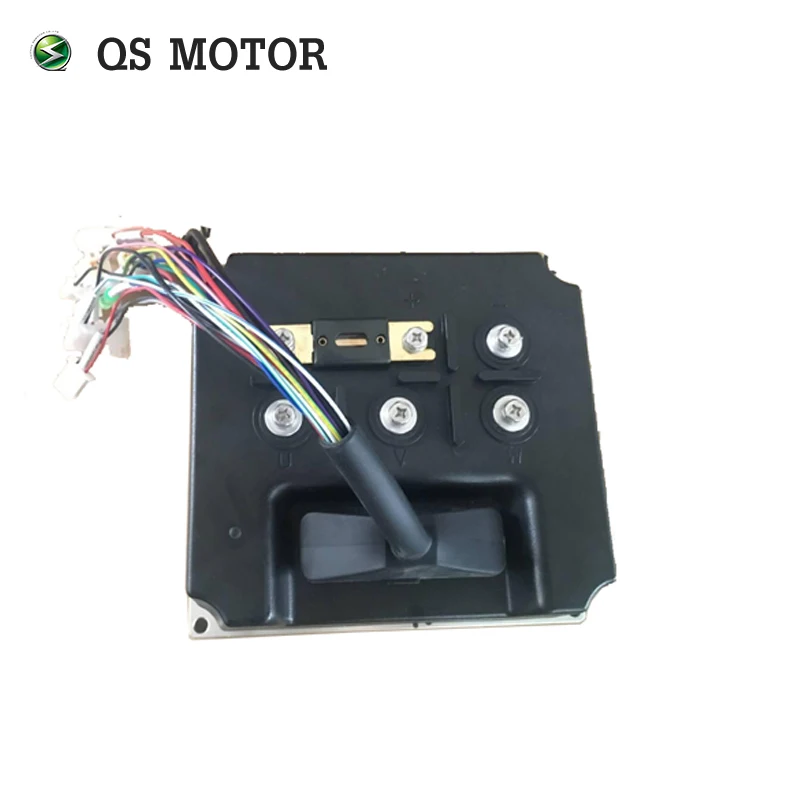

Контроллер Sabvoton синусоидальный контроллер SSC072150 150A 72V для Электродвигатель

Контроллер Sabvoton синусоидальный контроллер SSC072150 150A 72V для Электродвигатель

Контроллер Sabvoton пока только дизайн синусоидального типа контроллера, это бесщеточный контроллер постоянного тока, угол фазы 120 градусов. Как правило, мы хорошо сочетаем его с мотором QS, если вы хотите соответствовать с новым брендом мотора, некоторые параметры должны быть протестированы самостоятельно.

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шумовых эффектов

Уведомление перед заказом (время производства/Гарантия/посылка/Сертификация и т. Д.)

Пожалуйста, нажмите ниже гиперссылку на картинку.

1). Синусоидальный контроллер, программируемый, с функцией regen

2). Предел постоянного тока: 150A

3). Макс. Ток фазы: 350A

4). Защита фазового тока: 450

5). Напряжение батареи: 24 V-72 V Номинальное, Макс. 90 V

6). Термический зонд: KTY83-122

7). В комплекте один контроллер + usb-кабель-конвертер + совпадающий штекер

8). Размер контроллера: 186 мм * 165 мм * 70 мм

9). Вес нетто: 3,0 КГ

10). По умолчанию адаптер bluetooth не включен.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень торможения, датчик температуры, 0-5 v e-Brake, трехступенчатый переключатель, холл-спидометр.

12). Специальные функции: реверс, круиз, три скорости кнопки, водонепроницаемый, Anti-thef

Примечания:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: следует нажать на тормозной переключатель, тогда можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия тормозного переключателя.

2). Для контроллера типа блокировки нет, есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, убедитесь, что все подключение правильно перед включением питания.

Вот ясный и простой интерфейс программного обеспечения регулировки. Bluetooth-адаптер является дополнительным, если вы хотите добавить его, пожалуйста, обратитесь по этой ссылке: http://qsmotor.en.alibaba.com/product/60256723687-801783814/Sabvoton_Controller_Bluetooth_Adapter.html?spm=a2700.8304367.prewdfa4cf.8.5d3a498b5n8pE9

Вот чертеж контроллера SVMC Sabvoton, 247 мм * 146 мм * 62,5 мм

Для SSC72150, он должен быть 283mm * 146mm * 62,5mm

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать соединение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим дисплеем CA.

0-5 в определение штифта e-brake

Красный: тормоз + 5 В

Коричневый: стоп-сигнала

Черный: стоп-сигнал отрицательный

Три Скорость определение типа

Розовый: высокая скорость

Черный: GND

Прозрачно: низкая скорость

Высокие стоп-сигналы определение типа

Фиолетовый: высокие стоп-сигналы

Зал определение типа

Красный: зал + 5 v

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал Холла (U)

Синий: сигнал Холла (Вт)

Зеленый: сигнал Холла (V)

Зажигания высокой четкости

Оранжевый: зажигания

Холл спидометр высокой четкости

Темно-синий: спидометр

Примечания:

1. Все контакты RTN внутри подключены.

2. Функция счетчика состоит в копировании любого датчика холла.

3. Выше определение pin для классического типа контроллера.

Пожалуйста, сначала свяжитесь с отделом продаж, если вы не знаете, как подключить контроллер к мотору и другим частям.

1). Если вы хотите купить контроллер только у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, не стесняйтесь связаться с нами. Спасибо!

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к приведенной ниже таблице данных и Нажмите Гиперссылку на картинку.

Примечание:

1). Нет никаких ордеров на разблокированный контроллер типа и 96100 контроллер (даже если обычный тип).

2). Для модели SVMC 60A поддерживает только классическую функцию.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим чертеж для вас, чтобы помочь вам подключиться к дисплееру CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120/72200 Размер: 283 мм * 147 мм * 62 мм

Размер: 186 мм * 165 мм * 70 мм

Пожалуйста. Свяжитесь с продавцами, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.
