Примечание: Это набор проектов DIY, клиент, пожалуйста, убедитесь, что вы можете справиться с этим проектом самостоятельно, кроме этого набора, вам нужно 1) плата драйвера ZVS, 2) высоковольтный трансформатор, 3) Батарея и т. д. источник питания для реализации дугового генератора.

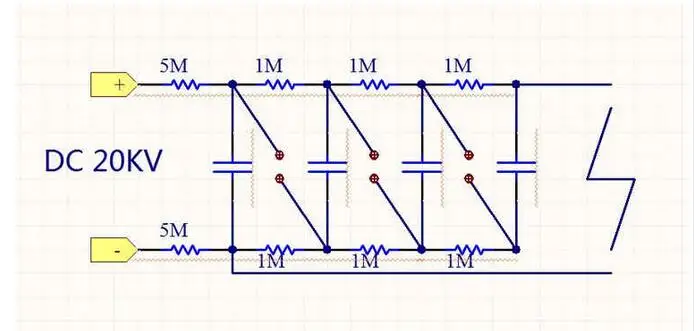

Генератор Маркса, используемый в научных исследованиях в качестве высоковольтного импульсного источника питания для экспериментов, также может использоваться для электромагнитного обучения. Используйте 10-20кв высоковольтный источник питания постоянного тока, выход более десяти миллионов Вольт.

Основание-акриловая доска 5 мм, сопротивление-это специально изготовленный резистор высокого напряжения со стеклянной глазурью, а конденсатор-высоковольтный конденсатор 30KV2000pF или более. Поскольку конденсатор обладает высоким сопротивлением напряжению и большой емкостью, его нелегко разбивать, а Генерируемая дуга также очень толстая, и это не обычный маленький конденсатор. Сравнивать друг с другом. Уровень 6 дуги 8-каблук 10 см, уровне 10 15-18 см, до 20 см, 20 дуги более 30 см. (По умолчанию уровень 6, другие необходимые характеристики, пожалуйста, свяжитесь заранее.)

Разрядка генератора Маркса будет производить относительно большие электромагнитные помехи, если источник питания с импульсным источником питания более легко поврежден помехами, поэтому используйте литиевые батареи, батареи, трансформаторы, И т. Д. Не боятся электромагнитных помех питания для zvs высоковольтного источника питания. Оборудование должно быть как можно дальше от других бытовых приборов и держать расстояние не менее 2-3 метров, чтобы избежать электромагнитных помех от дуги.

Литиевая Батарея рекомендуется для 6S, 22,2 V. Схема питания трансформатора показана ниже. 15-24V трансформатор может быть использован, рекомендуется использовать около 18V50W. Выпрямительный мост может легко использовать ток более 6А, как показано на плоском мосте, но также квадратный, вы также можете использовать их собственные диоды, чтобы взять один. Фильтр конденсатор с алюминиевой крышкой, напряжение выше 35V, емкость 2200 мкФ или больше, что производственные мощности, не хватает может использовать несколько одновременно.

[Примечание] запрещено прикасаться к генератору Маркса и высоковольтному источнику питания в режиме питания!

После каждого теста используйте отвертку или другой металл с ручки с изоляцией, чтобы одновременно прикоснуться к двум медным столбам на входе источника питания 20 кВ и отпустить остаточный заряд в конденсаторах, прежде чем прикоснуться к генератору Маркса.

Посылка содержание
100% Фирменная Новинка
1X6-10-Stage Marx генератор DIY Kit (не собранный)
