Цифровой релейный модуль с задержкой времени DC12V программируемый таймер

Цифровой релейный модуль с задержкой времени DC12V программируемый таймер

 Диапазон времени: 0.01Сек ~ 9999 мин

ЖК-дисплей этого продукта, очень четкий, простой и простой в использовании, мощный, но, пожалуйста, внимательно прочитайте инструкции пользователя перед использованием.

LОсновные характеристики продукта:

1. Дисплей с двумя ЖК-колонками, может отображать параметры напрямую;

2. Режим триггера: высокий и низкий уровень, количество переключателей. Отвечает практически всем требованиям.

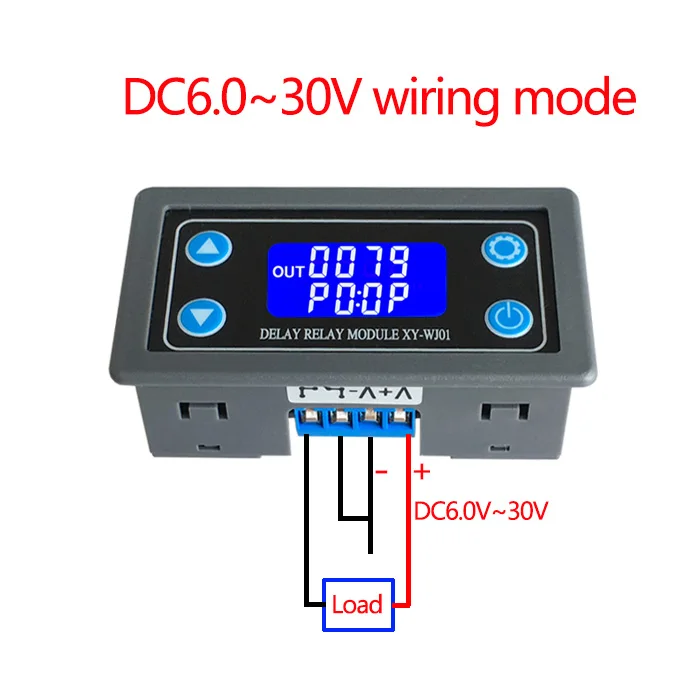

3. Источник питания: 6 ~ 30 В.

4. Параметры могут быть изменены через UART.

5. Кнопка остановки, чтобы обеспечить функцию аварийной остановки.

6. 5 минут без какой-либо операции в режиме низкого заряда. Любые действия пробуждаются.

7. Парам OP/CL/LOP можно модифицировать индивидуально

8. Все параметры автоматически сохраняются при отключении питания.

LПараметры продукта:

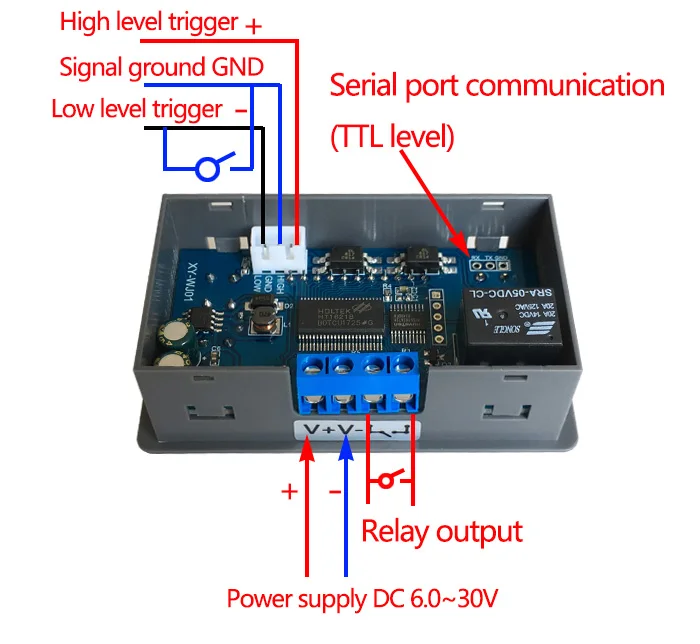

1. Пусковое устройство источника сигнала: высокий уровень (3,0 V ~ 24,0 V), низкий уровень (0,0 V ~ 0,2 V), переключатель сигнала.

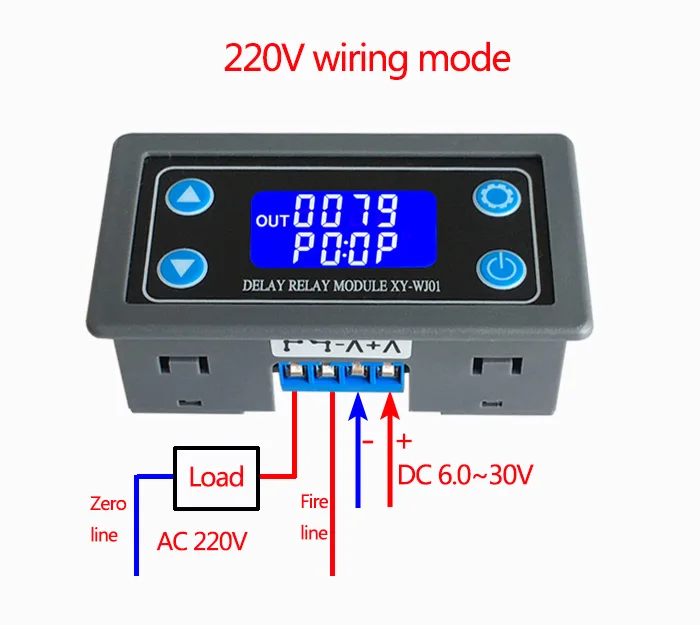

2. Выходная нагрузка Maxmum: 30 в пост. Тока, 10 А, 220 В перем. Тока, 5 А.

3. Статический ток: 15 мА Рабочий ток: 50 мА.

4. Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 °C;

5. Изоляция оптрона, сильная способность анти-помех, промышленная Марка печатной платы, после установки параметров питания память навсегда

LРежим работы (P1 ~ P7)

P0: после запуска сигнала, проводимость реле вOPВремя, затем отсоединяется; ВOPВремя, сигнал недопустим.

P1: после запуска сигнала, проводимость реле вOPВремя, затем отсоединяется; ВOPВремя, сигнал запускает новый таймер.

P2: после запуска сигнала, проводимость реле вOPВремя, затем отсоединяется; ВOPВремя, триггер сигнала, таймер сброса, реле отключения и остановки времени.

P3: после того, как сигнал срабатывает реле отключаетCLВремени, а затем проводимости реле.

P4: после того, как сигнал срабатывает реле проводимостьюOPВремя, и затем реле отсоединяетCLВремя, а затем петля выше действия, дает сигнал снова в цикле, реле отсоединить, остановит таймер; И количество циклов (Сокращает) Может быть установлен; Конец цикла, держать реле Отключено;

P5: после того, как сигнал срабатывает реле отключаетCLВремя, а затем проводимость релеOPВремя, а затем петля выше действия, дает сигнал снова в цикле, реле проводимости, остановки таймера; И количество циклов (Сокращает) Может быть установлен; Конец цикла, проводимость реле;

P6: без триггерного сигнала после включения, после проводимости релеOPВремя Реле отключаетCLВремя, а затем петля действия выше, сигнал является недопустимым в цикле, количество циклов (Сокращает) Может быть установлен; Конец цикла, держать реле Отключено;

P6: без триггерного сигнала после включения, после отключения РелеCLВремя, проводимость релеOPВремя, а затем петля действия выше, сигнал является недопустимым в цикле, количество циклов (Сокращает) Может быть установлен; Конец цикла, проводимость реле;

P8: Функция удержания сигнала: сигнал поддерживается, время очищено, и проводимость реле; Когда сигнал исчезает, реле отключается после времениOP; Во время установки времени, есть другой сигнал, и время очищено;

P9: Функция удержания сигнала: сигнал поддерживается, время отключено, реле Отключено; Когда сигнал исчезает, проводимость реле после времениCL; Во время установки времени, есть другой сигнал, и время очищено;

(P0 ~ P7) режим, короткое нажатие кнопки паузы, запуск времени, если система не рассчитана; Если система уже приурочена, система ПАКУЕТ таймер, реле отключено, мигает «выход», чтобы указать напоминание;

Режим P8/P9, кнопка паузы в качестве триггерного сигнала в интерфейсе Run, Короткое/длинное нажатие, сбой;

Диапазон времени:

0,01 сек ~ 9999 мин

LКак выбрать диапазон времени:

В интерфейсе модификации параметров OP/CL нажмите кнопку паузы в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999 сек

XX X.XДиапазон времени: 0,1 сек ~ 999,9 сек

XX.XXДиапазон времени: 0,01 сек ~ 99,99 сек

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите, чтобы установитьOPДо 3,2 секунд, переместите знака после запятой до десяти знака после запятой. ЖК-дисплей дисплей 003,2

Описание параметров: OPВ срок,CLНерабочее время,СокращаетВремя цикла (1 - 9999 раз, «-fi-» означает бесконечное количество циклов)

LPArameterSАналогичны:

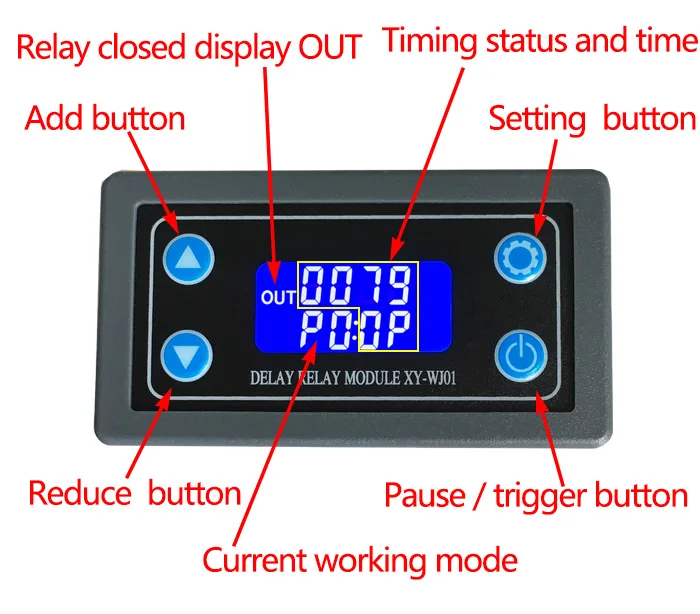

A) нажмите и удерживайте кнопку установки, чтобы открыть интерфейс настройки;

B) Сначала установите Рабочий режим, режим работы мигает напоминание, установите Рабочий режим, нажимая кнопки вверх/вниз;

В) нажмите кнопку SET, чтобы выбрать режим работы и перейти в настройки параметров системы.

D) в интерфейсе настройки параметров системы нажмите клавишу SET, чтобы переключить параметры системы, которые необходимо модифицировать, и нажмите/удерживайте нажатой кнопку UP/DOWN, чтобы изменить. (Примечание: набор коротких нажатий в режиме P0 ~ P3/ P8/P9 является недопустимым);

E) в OP/CL изменения параметров интерфейс, короткое нажатие конец переключатель таймера блока (1s/0,1 s/0,01 s/1 мин);

F) после установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы снять руку, сохранить настройки параметров и выйти из интерфейса setting

1.Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

CMD

Функция

Прочитать

Читайте параметры системы

ОП: xxxx

OP:xxx.x

OP:xx.xx

OP:x, x

1s

0,1 s

0,01 s

1 мин

CL:xxxx

CL:xxx.x

CL:xx.xx

CL:x, x

1s

0,1 s

0,01 s

1 мин

LP:xxxx

Настройки циклов

Старт

Триггер/Запуск (P0 ~ P7 Active)

Stop

Пауза (P0 ~ P7 Active)

PX

Установите режим работы

(P0 ~ P9)

LДополнительные характеристики:

A) низкое Питание: в бегущем Интерфейсе (только режим P0 ~ P7), нажимая кнопку паузы в течение длительного времени, С низким энергопотреблением функция запускается или закрытые (L-P выбирает, чтобы начать в спящий режим функции, пять минут или около того, отсутствие каких-либо действий, ЖК-дисплей подсветка автоматическое отключение, Системы при бережном обращении Любой ключ для пробуждения; Выключен, функция спящего режима);

B) параметр вид: в интерфейс операции, короткое нажатие Кнопка подтверждения ввода, чтобы отобразить текущее настройка параметров системы, при этом не влияя на нормальную работу системы;

В) переключение содержания дисплея: в режиме P4 ~ P7, переключение содержания дисплея (время работы/цикл), мгновенное нажатие кнопки вниз;
