MAX262Programmable фильтр

1.Применение продукта:

Активные фильтры широко используются в области обработки цифровых сигналов, связи и автоматического управления. общие активные фильтры состоят из операционных усилителей и компонентов, которые необходимы для точности компонентов, а также для проектирования и отладки. Us. S. AMaximProgrammable чипы фильтра, произведенные компанией companyMAX262ВозможноПрограммируемый двойной два порядка общего переключенного конденсатора активный силовой фильтр контролируется микрокомпьютером с одним чипом, точная настройка центральной частоты активной мощности filterfO, качественный факторqи Рабочий режим активного силового фильтра.МайДостижение низкого прохода, высокого прохода, полосового пропуска, остановки диапазона и фильтрации всех проходов..

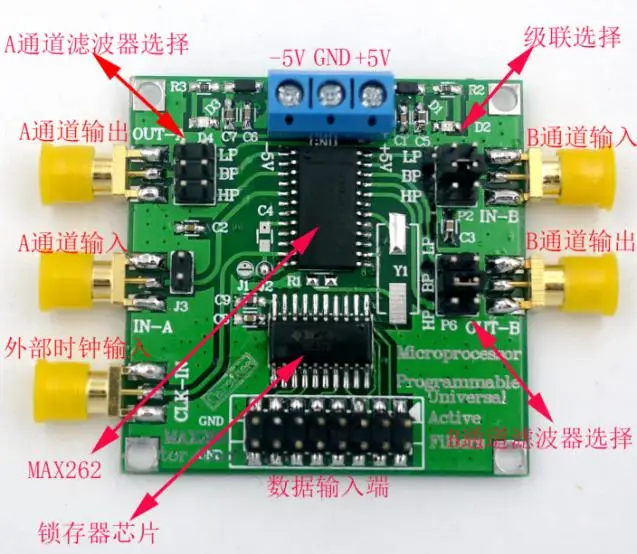

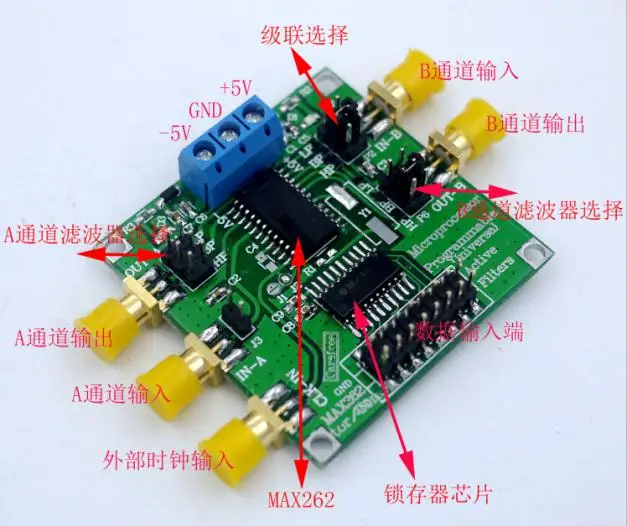

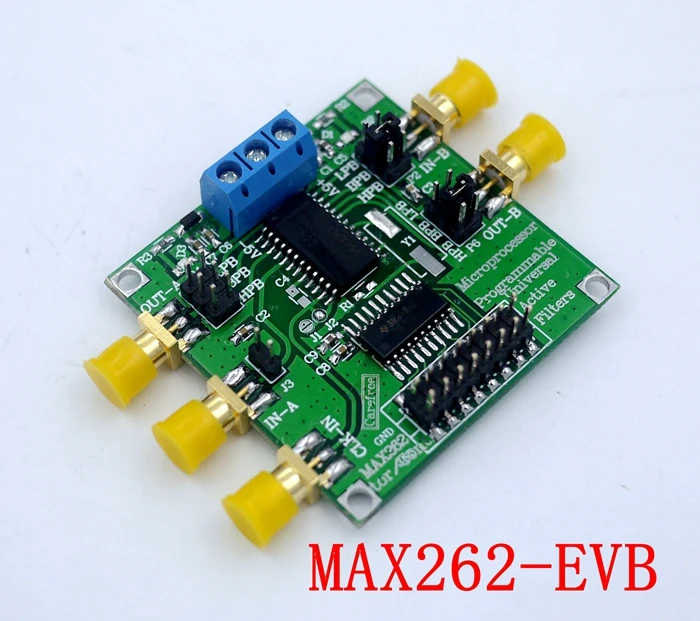

Два, физическая карта продукта:

Три.Технические индикаторы:

1.Оснащен программным обеспечением для проектирования фильтров с микропроцессорным интерфейсом.

2.Controllable64Different центральный frequenciesf0, 128 различных качественных factorsQand4Working режимов;

3.Центр frequencyf0Quality factorQIt может быть запрограммирован независимо.

4.Может обеспечить три вида ввода часов (внешний вход часов, RCOscillating и кристаллические осцилляторы устройств;

5.Центральный Частотный диапазон 1hz ~ 140 kHzThe максимальный вход часов is4MHz;

6.Схема фильтра проста в конструкции, небольшая во внешних компонентах и небольшая по объему.

7.Может быть реализованНизкий пропуск, высокий пропуск, полоса пропуска, полоса стоп и Фильтрация всех пропусков.;

8.CanA, BSingle вход и выход также могут быть использованы. ABTwo уровень каскада вход и выход.

9.Основной чип Pinout:

V +-Положительная мощность.

V---отрицательный вход питания.

GND-аналоговый заземление.

CLKA-внешний кристаллический осциллятор и filterA часть ввода часов, внутри фильтра, деление частоты часов is2Frequency.

CLKB--filterBPart на входе часов, также в фильтре, частота часов is2Frequency division.

Осциллятор CLKOUT-crystal andR-COscillating clock output.

OSCOUT-с кристаллическим осциллятором orR-CThe осциллятор подключен к самостоятельной синхронизации.

INA, INB-входной конец сигнала фильтра.

Выход фильтра BPA, BPB-bandpass.

LPA, LPB-low pass фильтр выход.

HPA, HPB-high pass, band stop, all pass filter output.

WR--записывает действительный вход. MeetV + когда данные потеряны, данные не будут работать. V-данные можно вводить в программируемую память через логический интерфейс для завершения режима работы фильтра. f0andQSet. Кроме того, он также может получить. TTLLevel сигнал и rising edge защелкивают входные данные.

Входной терминал A0, A1, A2, A3-address, может использоваться для завершения режима работы фильтра. Соответствующие настройки f0andq.

D0, D1-ввод данных конец, может быть использован tof0andQThe соответствующие биты установлены.

Выход -- выход усилителя max262.

OP IN -- max262обратный вход усилителя.

Четыре.Измеренные данные:

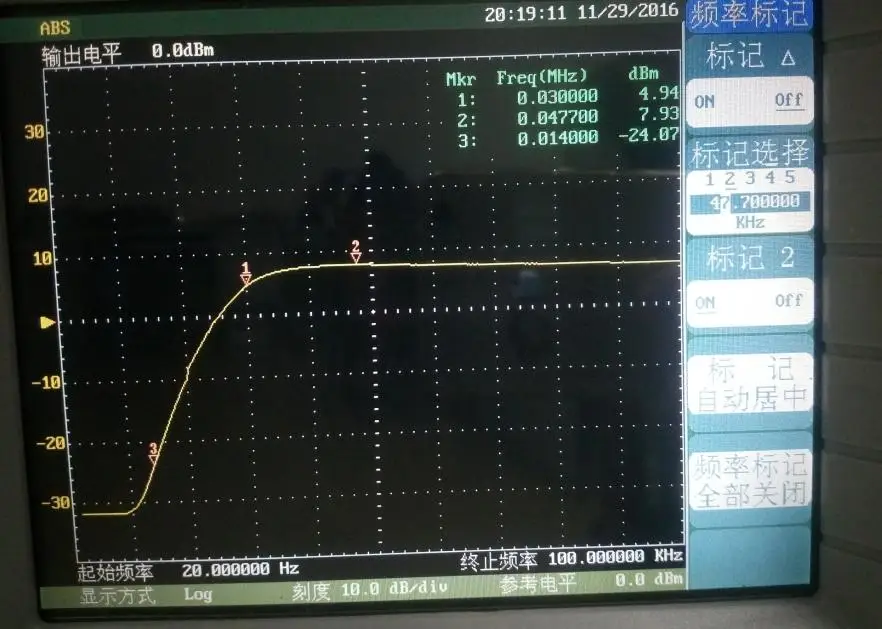

Результат фильтра высокого прохода показан ниже.

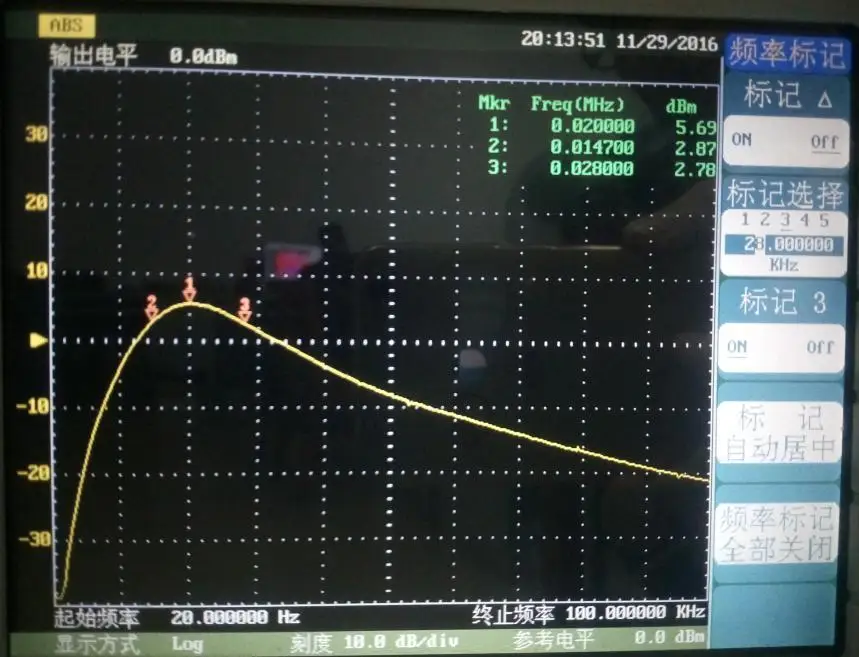

Результаты фильтров bandpass показаны ниже.

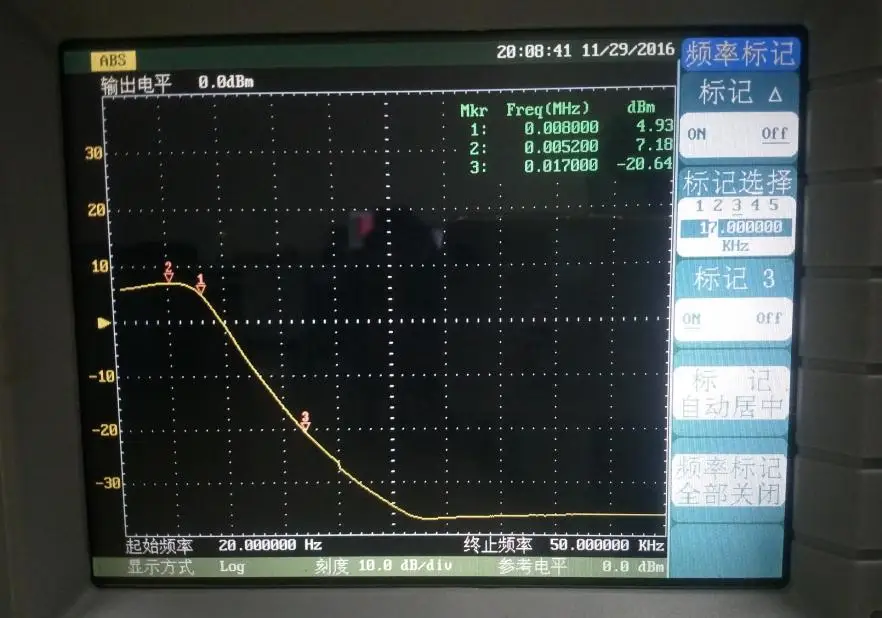

Эффект фильтра низких частот показан ниже.

'
