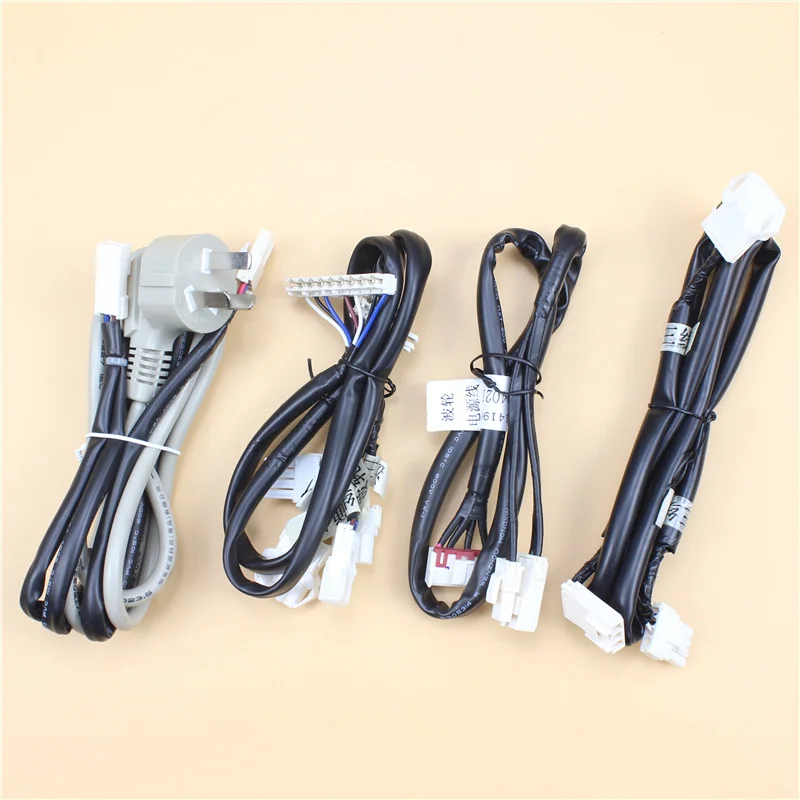

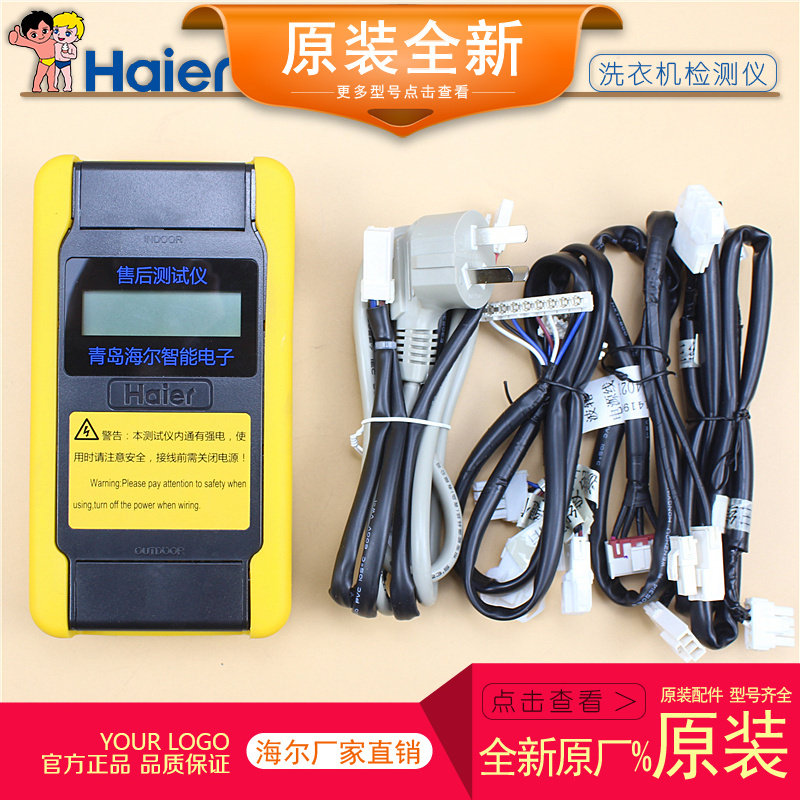

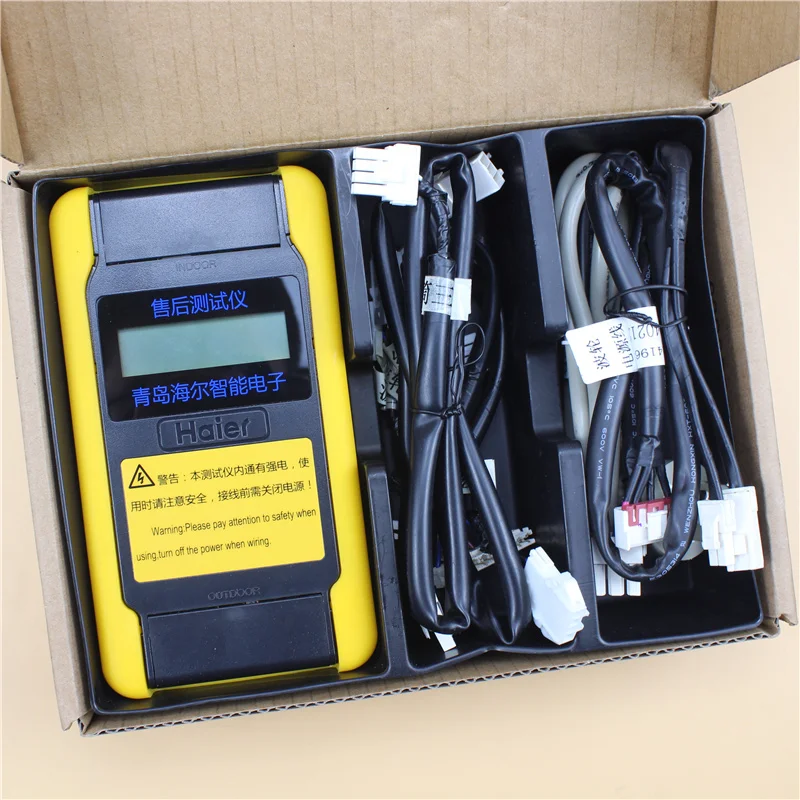

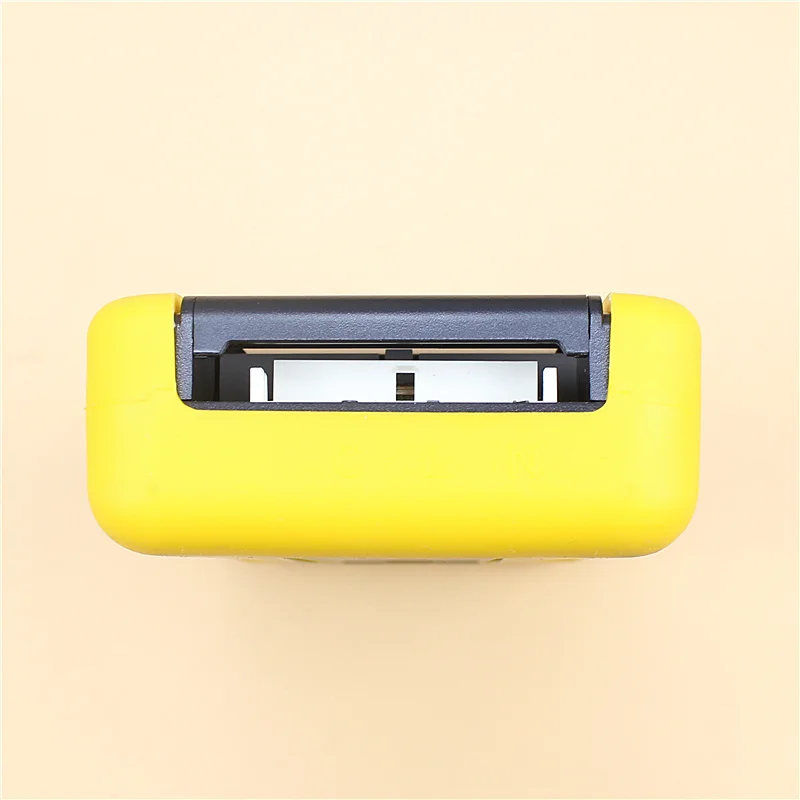

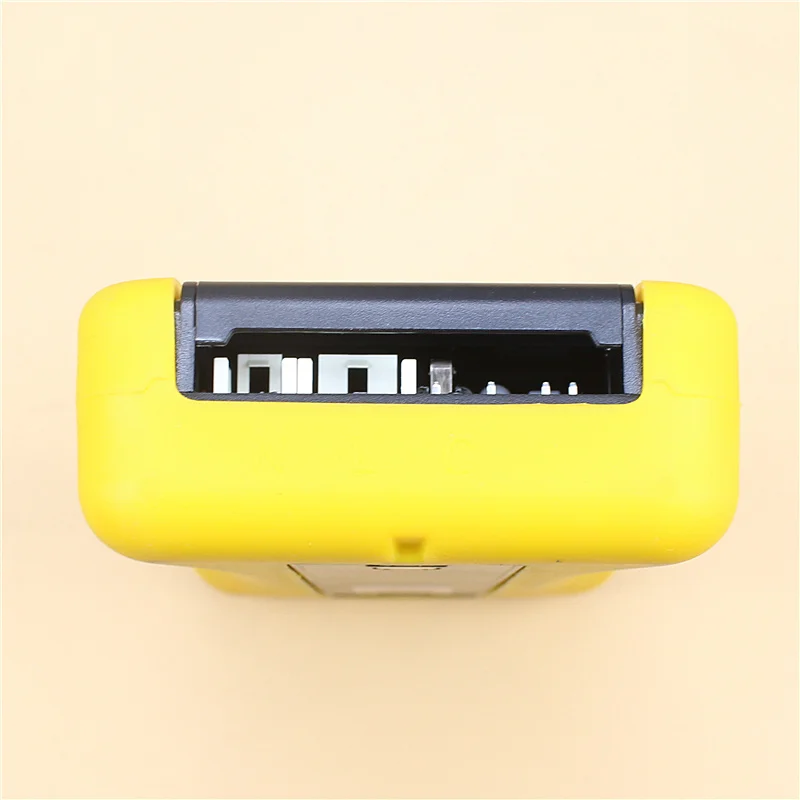

Haier детектор стиральной машины послепродажный тестер барабанный пульсатор частота преобразования неисправности Ремонтное оборудование Интеллектуальный FC неисправность   Послепродажный Тестер Руководство по эксплуатации-ролик Во-первых, Предисловие Добро пожаловать для использования Haier стиральная машина послепродажный тестер, этот продукт для облегчения послепродажного обслуживания персонала для обнаружения и ремонта Haier колеса, ролик стиральная машина компьютерная плата сбой и специально разработан. Тестер через протокол обнаружения стыковочной стиральной машины сообщил о неисправности, соответствующая ошибка отображается на ЖК-дисплее тестера, для того, чтобы облегчить обслуживающий персонал, чтобы быстро найти причину ошибки, повышает точность ремонта и эффективность обслуживания. Во-вторых, объект применения Этот тестер может обнаруживать неисправность приводной пластины стиральной машины и неисправность коммуникационной платы дисплея, в основном используется для обнаружения неисправности приводной пластины, когда тестер и демонстрационная пластина и приводная пластина связывают нормальную связь с установлением, если происходит сбой приводной пластины, Будет передан на тестер в соответствии с протоколом связи, тестер через ЖК-дисплей дисковой платы сбой; Тестер сбой через ЖК-дисплей платы. В то же время, тестер из-за платы дисплея установила связь, поэтому, когда схема связи дисплейной платы имеет ошибку или короткое замыкание линии связи, открытое замыкание, вы можете обнаружить Сбой связи на дисплее. Этот тестер для обнаружения ролика стиральная машина, только для BLDC и DD барабанный двигатель стиральная машина обнаружения неисправностей использования. Когда барабанная стиральная машина других типов двигателя использует эту заготовку для проверки, указанное имя неисправности не соответствует фактическому. В-третьих, как использовать 1. Общее введение: На следующем рисунке показано послепродажного обслуживания тестер за упакованными стиральная машина, которая включает в себя, главным образом, испытательного workboard и 4-галстуком-бабочкой жгут   Плата Испытательного Прибора содержит пять интерфейсных терминалов, как показано на рис. 2 ниже: интерфейс связи дисплейной платы ① (девять ядер); интерфейс связи платы драйвера ② ③ (трехъядерный + четырехъядерный); Интерфейс питания ④ (четырехъядерный). Жгут проводов включает в себя: пульсатор линии связи (маркированное содержание: пульсатор три линии связи и пульсатор четыре линии связи), пульсатор линии питания (помечено Содержание: пульсатор линии электропередачи), роликовая линия связи (маркированное содержание-роликовая Тройная связь), шнур питания барабана (содержимое этикетки-барабан). Внимание: A. Этот тестер используется для обнаружения стиральной машины ролика, 4 жгута проводов для использования, конкретный метод проводки см. Следующий раздел инструкции по проводке. B. Шнур питания для 220 В переменного тока, используйте с особым вниманием к безопасности электричества! 2. Инструкции по проводке (см. Рис. 3): (1) линейный провод связи метод: пожалуйста, связать волновое колесо связи проводов, как показано на рис. 3 к тестеру. Примечание: Этот тестер используется для обнаружения пластины барабанного привода перед, барабанная стиральная машина на приводной плате шнур питания стыковочный терминал разъединения, линия связи стыковочный терминал s отключен. Док-метод выглядит следующим образом: A. Подключите Жгут связи волнового колеса (1) (2) к тестеру в соответствии с соответствующим интерфейсом. B. Подключите Жгут проводов (4), отмеченный тремя проводами связи барабана с соответствующим терминалом (1) жгута, отмеченным трёхпроводным соединением волнового колеса, И жгут (5), отмеченный трёхпроводной связью барабана, прикрепляется с помощью жгута (2) Отмечен трёхпроводным соединением волнового колеса. Другой конец проводки связи (4) подключен к роликовой стиральной машине, терминал связи с пластиной дисплея, а жгут проводов (5) подключен к роликовой стиральной машине, приводной пластине, Коммуникационный терминал. (2) способ подключения шнура питания: Примечание: когда этот тестер используется для обнаружения пластины барабанного привода, метод подключения: A. Подключите Жгут питания волнового колеса (3) в тестер в соответствии с соответствующим интерфейсом. B. Док-станция для двух 2-ядерный клеммы шнур питания (6) наносится маркировка с барабана и двумя 2-ядерный терминалов, отмеченные с волновое колесо шнур питания (3). C. Подключите трехфазный разъем питания 220 В, отмеченный барабаном (6) в ряд или другую внешнюю розетку питания, и подключите трехъядерный терминал шнура питания (6) В блок питания трехъядерный терминал барабанной стиральной машины приводной пластины (обратите внимание на безопасность электричества!). ) 3, руководство по эксплуатации Шаг (1): пожалуйста, подождите, пока стиральная машина будет полностью выключена, тестер линии связи и шнур питания в соответствии с инструкциями по проводке для подключения к стиральной машине под испытанием, чтобы убедиться, что проводка правильная; Шаг (2): доступ к стиральной машине 220 В запуск питания и выберите любой режим для запуска сразу же после тестера в источник питания 220 В (также может быть стиральная машина и тестер одновременно в источник питания 220 В), передний 2s дисплей «Загрузка», а затем восходящий дисплей» Добро пожаловать, чтобы использовать рабочий стол ", вниз по течению дисплей версии программного обеспечения номер 3s, на этот раз он переходит в состояние обнаружения. Шаг (3): после показа «Добро пожаловать в рабочий стол» и версии программного обеспечения номер 3s, если вся машина не неисправна, дисплей uplink показывает «Нет ошибки», нисходящий канал показывает «скорость: xxx ролик», двигатель поворачивается на 10 с при 50 об/мин, затем останавливается на 10 с, Затем отключает 10 с при 50 об/мин и, наконец, останавливает 10 с, вышеуказанный закон управления многократно запускается, если Монтажная пластина, демонстрационная пластина и приводная пластина не установили связь, затем дисплей «Тест», после 5s или около того, ЖК-дисплей покажет «отказ связи»; При обнаружении неисправности будет отображаться соответствующее имя неисправности в соответствии с графиком «показать имя неисправности, причину, меры по ремонту». Шаг (4): запросите имя неисправности и рекомендации по ремонту для соответствующей замены ремонта, после тестирования отключите и отключите питание стиральной машины и монтажной платы, И так далее на плате питания после выхода питания. Примечание: Убедитесь, что проводка правильная, в противном случае Обнаружение платы для работы является неточным! Меры предосторожности по использованию: А, обратите внимание на безопасность электричества, прежде чем подключить использование рабочей пластины, убедитесь, что стиральная машина не является электрической. После использования, обратите особое внимание, чтобы проверить, что клеммы крепятся между линией и линией, чтобы избежать вторичных ошибок. B, этот продукт относится к прецизионному измерительному прибору, Пожалуйста, избегайте падения, вибрации, влаги, дождя и коррозии в использовании, пожалуйста, не удаляйте корпус после использования, чтобы не ударить. C, каждое использование, стиральная машина после включения питания необходимо включить, чтобы убедиться, что инструментальная пластина нормального обнаружения неисправности. 4. Простой процесс эксплуатации Простота в эксплуатации метод Шаг 1: стиральная машина Шаг 2: проверка оснастки стыковки стиральная машина жгут Шаг 3: стиральная машина начинает работать Шаг 4: Соответствующие результаты оснастки проверки показывают меры обслуживания. Шаг 5: выключение питания стиральной машины Шаг 6: проверка демонтажа оснастки стыковки стиральная машина жгут Шаг 7: завершите тест-машину в соответствии с мерами обслуживания. В-четвертых, отображает имя неисправности, причину причины, список мер обслуживания

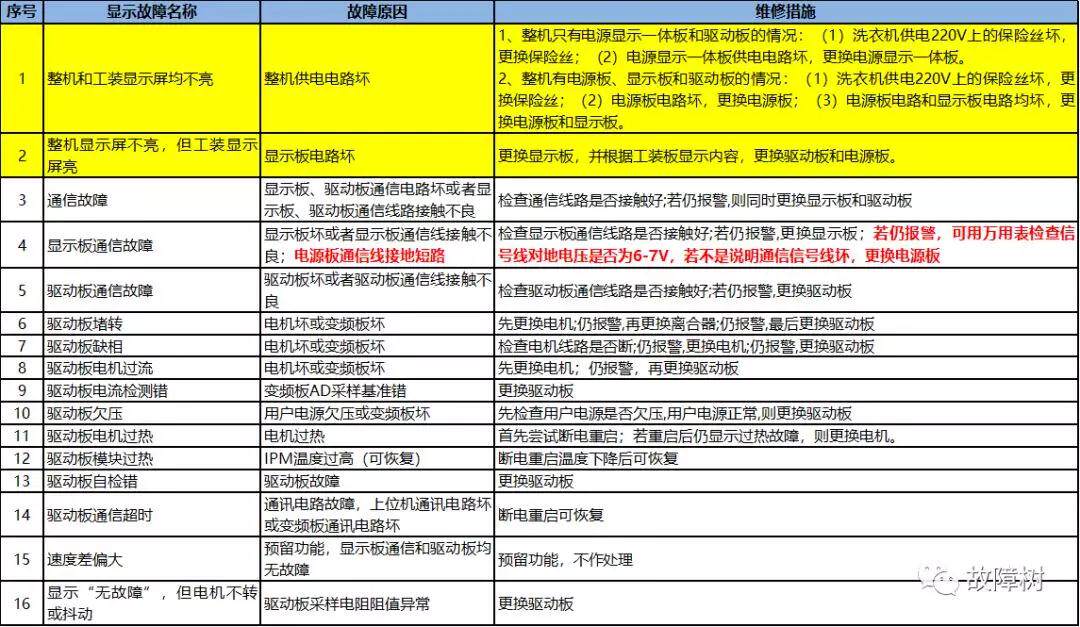

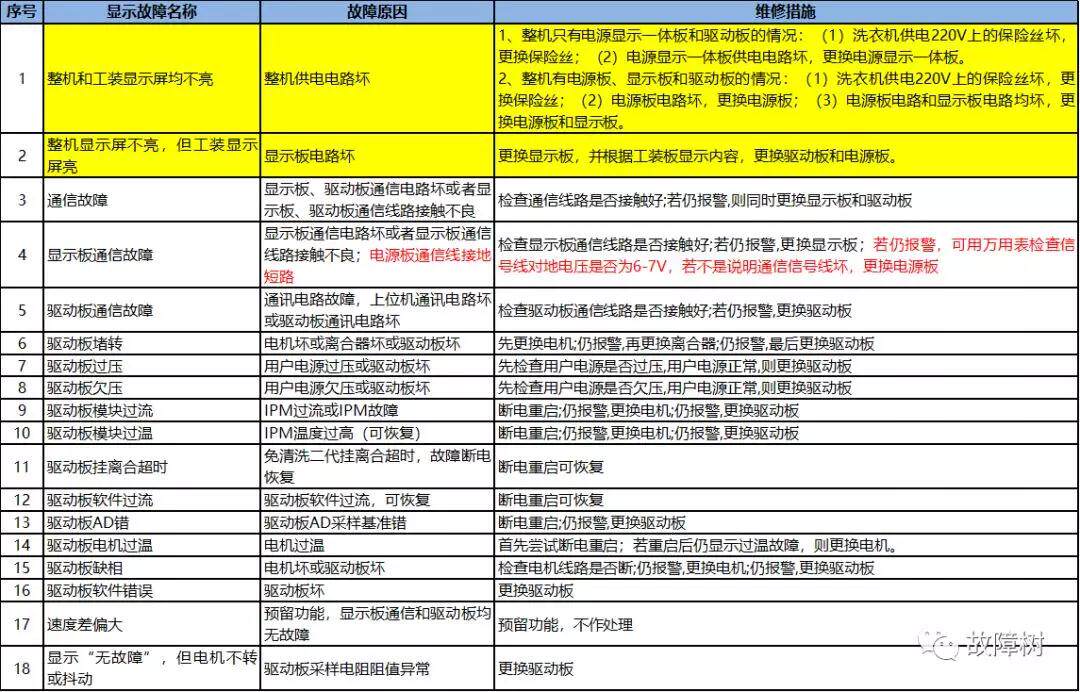

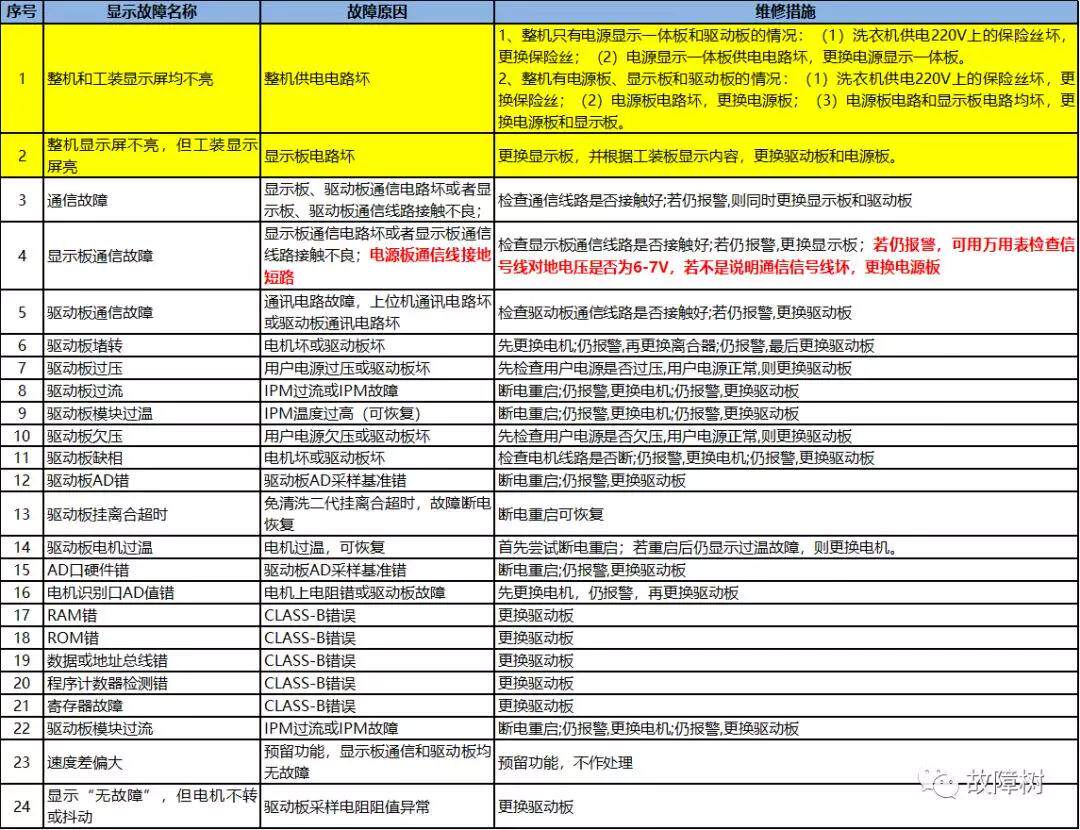

Серийный номер

Дисплей неисправности имя

Причиной поломки

Метод технического обслуживания

-1 шт.

Вся машина не работает (на экране не светильник)

Вся схема электропитания сломана или схема дисплея сломана

Проверьте, сломана ли схема дисплея, замените дисплейную панель, если она все еще не яркая, проверьте, сломана ли схема питания всей машины, сначала проверьте предохранитель на 220 в источник питания стиральной машины, после замены предохранителя, Проверьте питание, если он все еще плохой, судите об этом, так как плата питания сломана, замените плату питания.

2

Связь отказ

Схема связи платы дисплея и платы привода сломаны или схема связи платы привода дисплея находится в плохом контакте.

Проверьте, находится ли линия связи в хорошем контакте. Если сигнал тревоги все еще происходит, замените дисплейную панель и приводную панель одновременно.

3

Дисплей шкаф Сбой связи

Плата дисплея сломана или линия связи дисплея находится в плохом контакте; Линия связи платы питания коротка замыкается на землю.

Проверьте, хорошо ли контактирует линия связи дисплея; Если она все еще тревожит, замените дисплейную панель; Если она все еще тревожит, используйте мультиметр, чтобы проверить, является ли напряжение сигнальной линии на землю 6-7 в; Если нет, замените плату питания.

4

Управляющая плата Сбой связи

Плата привода сломана или линия связи платы привода находится в плохом контакте.

Проверьте, находится ли сигнальная Схема платы привода в хорошем контакте; Если она все еще тревожит, замените приводную плату.

5

Приводная пластина заблокирован

Отказ двигателя или отказ платы преобразователя частоты

Сначала замените двигатель; Все еще будильник, затем Замените сцепление; Все еще будильник, наконец, замените приводную пластину

6

Приводная пластина обрыва фазы

Проверьте, поврежден ли двигатель; Все еще сигнализация, замена двигателя; Все еще сигнализация, Замена платы привода

7

Привод пластины двигателя по току

Сначала замените двигатель; Все еще будильник, затем Замените приводную панель

8

Ошибка обнаружения тока платы привода

Частота Преобразования платы AD выборки ошибка

Заменить приводная пластина

9

Приводная пластина под напряжением

Источник питания пользователя находится под напряжением или плата преобразователя частоты сломана

Сначала проверьте, находится ли источник питания пользователя под напряжением. Если источник питания пользователя является нормальным, замените плату привода.

10

Управляющая плата мотор перегревается

Двигатель перегрева, восстанавливаемый

Сначала попробуйте выключить и перезапустить. Если после перезапуска неисправность все еще появляется, замените двигатель.

11

Управляющая плата модуль перегревается

МПС защита от перегрева

Сначала попробуйте выключить и перезапустить. Если ошибка все еще появляется после перезапуска, замените плату диска.

12

Ошибка самопроверки платы привода

Управляющая плата отказ

Заменить приводная пластина

13

Управляющая плата сообщения таймаута

Сбой цепи связи, сбой верхней компьютерной цепи связи или сбой платы преобразования частоты

Во-первых, попробуйте выключить и перезапустить; Если ошибка все еще появляется после перезапуска, замените плату привода.

14

На дисплее не обнаружено неисправности, но двигатель не вращается и не вибрирует

Сопротивление выборки платы привода является ненормальным

Заменить приводная пластина

15

Большой разницы в скорости

Сдержанная функция, отсутствие неисправности в дисплейной плате связи и приводной плате

Функция защищены, не обрабатывается

  Послепродажный Тестер Руководство по эксплуатации-волновая стиральная машина для колес Во-первых, Предисловие Добро пожаловать для использования Haier стиральная машина послепродажный тестер, этот продукт для облегчения послепродажного обслуживания персонала для обнаружения и ремонта Haier колеса, ролик стиральная машина компьютерная плата сбой и специально разработан. Тестер через протокол обнаружения стыковочной стиральной машины сообщил о неисправности, соответствующая ошибка отображается на ЖК-дисплее тестера, для того, чтобы облегчить обслуживающий персонал, чтобы быстро найти причину ошибки, повышает точность ремонта и эффективность обслуживания. Во-вторых, объект применения Этот тестер может обнаруживать неисправность приводной пластины стиральной машины и неисправность связи дисплейной платы, в основном используется для обнаружения неисправности приводной пластины. Когда тестер общается с дисплейной пластиной и приводной пластиной, неисправность приводной пластины передается тестеру в соответствии с протоколом связи, который отображается через ЖК-дисплей. В то же время, тестер из-за платы дисплея установила связь, поэтому, когда схема связи дисплейной платы имеет ошибку или короткое замыкание линии связи, открытое замыкание, вы можете обнаружить Сбой связи на дисплее. Для волновое колесо стиральные машины, прибор для проверки транзистора будет отличаться при обнаружении приводная пластина 3-проводной связи и 4 линии связи стиральные машины, пожалуйста, обратите особое внимание на: (1) Этот тестер может проверить драйвер пластины всех моделей волнового колеса 3 линии связи. Тем не менее, обратите внимание: когда происходит ошибка, на дисплее uplink отображается ошибка платы привода 0031800098G, ниже по течению показан сбой диска, за исключением 0031800098G, таким образом, при обнаружении неисправности пластины привода 0031800098G, смотрите только на дисплей неисправности в верхней части; Смотрите только на нисходящий дисплей неисправности. (2) Этот тестер может протестировать силовую пластину волнового колеса 4 линии связи 00330507070DA и 00330507070J, другие платы сообщат о неисправностях, но имя неисправности не соответствует фактическому. (3) когда происходит сбой связи «display board» и сбой платы произвольного привода (за исключением неисправности подключения платы привода), появится следующий дисплей: 3 линии связи волновое колесо, во-первых во-вторых показывает управляющая плата неисправностей, через секунду показывает" Индикаторное табло Сбой связи ", который чередует показ, и привод доска сбой на поведение 0031800098G следующие поведение, за исключением 0031800098G другие неисправности, 4 линии связи, uplink дисплей управляющая плата неудачи, сбой связи на дисплее ниже по течению." В-третьих, как использовать 1. Общее введение На следующем изображении показан послепродажный тестер упакованной стиральной машины, который состоит в основном из тестового тестера и 4-tie жгута. Соответствующая неисправность отображается ЖК-дисплеем тестера и может отображать в общей сложности 16 символов на верхней и нижней линиях. Жгут включает в себя линию связи с волнистым колесом (обозначенную как: трехпроводная связь с волновым колесом и четырехпроводная связь с волновым колесом), шнур питания волнового колеса (обозначен как шнур питания волнового колеса), а также роликовая линия связи и шнур питания (Два провода барабана не используются для обнаружения стиральной машины волнового колеса). Линия связи включает в себя жгут, который связывается с платой дисплея и с приводной пластиной. Шнур питания для сети питания 220 В переменного тока, при использовании особого внимания к безопасности электричества!     2, инструкции по подключению       Метод проводки для обнаружения стиральной машины Haier-Wave показан на рис. 2, детальные шаги следующие: (1) Вставьте соединитель жгута на рис. 2 с подключением к тестеру; (2) Вставьте в нижнюю правую часть жгута питания дисплея (1) другой конец двух интерфейсов питания 220 В, один конец и весь интерфейс питания платы питания, другой конец и весь дисплей панели питания интерфейс стыковки, обратите внимание на безопасность электричества. (3) Проводка связи (2) или (3), вставленная в нижнюю левую часть дисплея, соединена с жгутом приводной пластины всего устройства, жгут связи (4) или (5) соединен с жгутом всей платы дисплея машины, Когда стиральная машина находится под испытанием, трёхпроводная связь, жгут проводов (2) и (5) (5) (белая оболочка) соединены с жгутом связи всей машины, соответственно. При тестировании стиральной машины используется четырехпроводная связь, жгут проводов (3) и (4) (4) (Красная оболочка) помеченные «волновые колеса четырехрядная связь» прикрепляются к проводке связи всей машины, соответственно. Конкретный метод проводки может обратиться к видео наведения проводки. Примечание: трёхлинейная линия связи тестера должна быть соединена с трёхлинейной линией связи стиральной машины под испытанием, четырехрядная линия связи тестера должна быть соединена с четырехрядной линией связи стиральной машины под испытанием и не может быть смешана с тремя и четырьмя проводами! 3, руководство по эксплуатации Шаг (1): пожалуйста, подождите, пока стиральная машина будет полностью выключена, прибор для проверки верхней и нижней линии связи и 220V Сетевой кабель в соответствии с инструкцией по проводке для подключения к стиральная машина при тесте эффективным способом доставки, который гарантирует правильность проводки; Шаг (2): Подключите стиральную машину к источнику питания 220 В, затем установите стиральную машину на C2 (режим стирки) или немедленно запустите и запустите стиральную машину, введите любой режим (за исключением режима обезвоживания, при обнаружении режима нестирки необходимо быстро проверить результаты тестирования, Рекомендуется использовать режим стирки для обнаружения). Первые 2s тестера отображают «загрузку», а затем «Добро пожаловать на workwear board» 3s, который входит в состояние обнаружения в течение этого времени. Шаг (3): после отображения «Добро пожаловать на рабочий стол» 3s, если стиральная машина не неисправна и не входит в режим стирки, ЖК-дисплей будет отображаться "Эта сборка ограничена режимом стирки тестового двигателя! Слово «NetCam», Предложите установить режим стирки стиральной машины или подождать, пока стиральная машина перейдет в режим стирки для тестирования, если вся машина не неисправна и не перейдет в режим стирки, на дисплее uplink отображается «без неисправности» и нисходящий дисплей «скорость: xxx волновое колесо». Когда трёхполосная связь, двигатель поворачивается 5s 200 об/мин, затем останавливается 2s, затем возвращается 2s при 200 об/мин, наконец останавливается 2s, вышеуказанный закон управления повторяет, когда четырехпроводная связь поворачивается на 10 с при 580 об/мин, затем останавливается на 10 с, затем переключается на 10 с при 580 об/мин и, наконец, останавливается на 10 с, Вышеуказанный закон управления повторяется, если тестер и демонстрационная пластина и приводная пластина не установлены связи, затем отображается «Тест», после 5s или около того, ЖК-дисплей покажет «Сбой связи», если происходит ошибка, соответствующее имя ошибки будет отображаться вверх по течению (При обнаружении выхода из строя трехпроводного волнового колеса, дисплей подъёмника 0031000098 г неисправность приводной пластины, нисходящее соединение показывает в дополнение к 0031800098 г другой неисправности приводной пластины), соответствует «трёхлинейной таблице для ремонта неисправностей стиральной машины» или «четырехрядной таблице для ремонта неисправностей стиральной машины». Если есть «Сбой связи с платой дисплея» и любой сбой платы привода (за исключением неисправности подключения платы привода), произойдет в то же время, появится следующий дисплей: трёхполосное волновое колесо связи, первая секунда показывает неисправность приводной платы, следующая секунда показывает «Сбой связи дисплейной платы», Которые чередуются, и верхнее поведение сбоя платы привода 0031800098G, следующее поведение, за исключением 0031800098G других неисправностей, четырехрядная связь, дисплей uplink, имя ошибки платы привода, нисходящий дисплей "витринная плата связи сбой" Шаг (4): запросите имя неисправности и таблицу ремонта для соответствующей замены ремонта, после тестирования отключите и отключите источник питания стиральной машины, И так далее на плате питания после выхода питания. Меры предосторожности по использованию: (1) Убедитесь, что соединение правильно, в противном случае тест на тестер неточен! (2) обратите внимание на безопасность электричества, перед подключением к использованию тестера убедитесь, что стиральная машина не заряжена. После использования, обратите особое внимание, чтобы проверить, что клеммы крепятся между линией и линией, чтобы избежать вторичных ошибок. (3) Этот продукт относится к прецизионному измерительному прибору, Пожалуйста, избегайте падения, вибрации, влаги, дождя и коррозии в использовании, пожалуйста, не удаляйте корпус после использования, чтобы не ударить. (4) при каждом использовании стиральная машина должна включаться после включения, чтобы убедиться, что тестер нормального обнаружения неисправности. (5) тестовое состояние этого тестера-это Режим стирки стиральной машины волнового колеса, поэтому после того, как проводка верна, запустите стиральную машину, установите на C2 (режим стирки) или подождите, пока стиральная машина войдет в режим стирки после воды, Или сразу же начать и запустить стиральную машину в любой режим (за исключением режима обезвоживания, обнаружение детектора необходимо быстро проверить при обнаружении в режиме непромывки, И рекомендуется использовать режим стирки для тестирования). 4. Простой процесс эксплуатации 4. Простой процесс эксплуатации Простота в эксплуатации метод Шаг 1: стиральная машина Шаг 2: проверка оснастки стыковки стиральная машина жгут Шаг 3: стиральная машина начинает работать
Шаг 4: Соответствующие результаты оснастки проверки показывают меры обслуживания. Шаг 5: выключение питания стиральной машины Шаг 6: проверка демонтажа оснастки стыковки стиральная машина жгут Шаг 7: завершите тест-машину в соответствии с мерами обслуживания. В-четвертых, отображает имя неисправности, причину причины, список мер обслуживания 1, трехполосная стиральная машина 0031800098 г драйвер платы Устранение неполадок Таблица     2, трехполосная стиральная машина в дополнение к таблице устранения неполадок платы драйвера 0031800098G 3, четырехрядная Таблица устранения неполадок стиральной машины     4, оснастка установка кабель видео   5, пульсатор реальный Метод обнаружения машины   6. Метод обнаружения барабанной машины
