Инструмент предназначен для подключения ЭБУ к устройству J2534 и обеспечивает ручной или автоматический контроль мощности блока и формирования следующих сигналов: сброс, загрузка, CNF1, GPT1, GPT2, WATCDOG

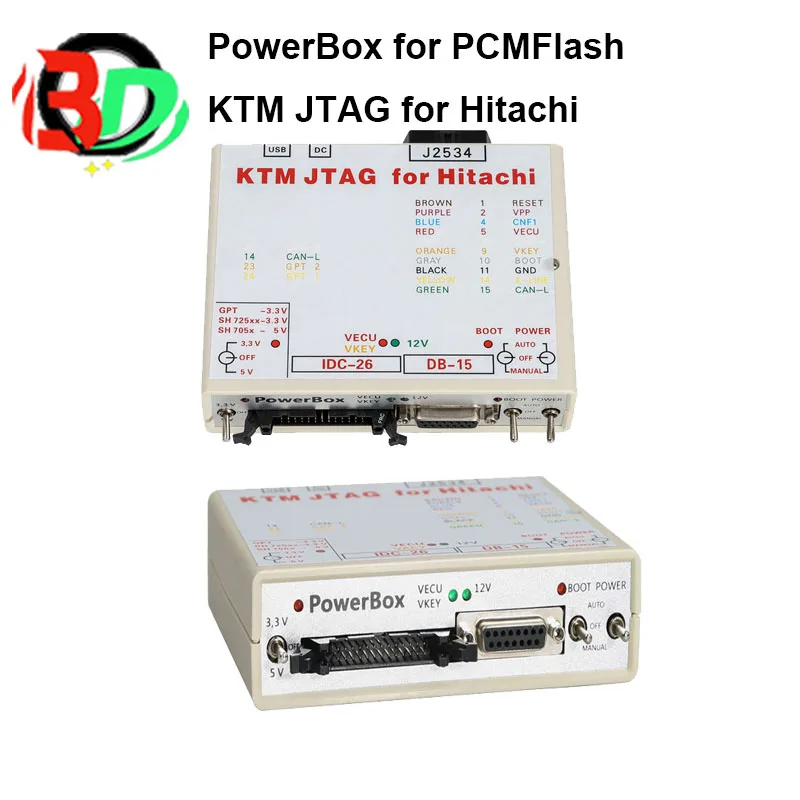

PowerBox для pcmflash

Совместима в автоматическом режиме с загрузочными программами, которые используют:

• BOOT-OEM12, 12-контактный OBD-II;
• L-LINE, 15 пин OBD-II.

Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных листах:

• Сброс-510 Ом;
• Загрузка-510 Ом;
• CNF1 - 220 Ом.

Инструмент оснащен многофункциональными разъемами, которые позволяют установить соединения гибко:

• USB, предназначен для подключения к компьютеру. Он должен быть подключен, когда включен встроенный конвертер USB - UART; Для обновления программного обеспечения PowerBox; Во время перепрограммирования, ренесаций, процессоров;
• Постоянный ток, предназначен для питания встроенной цепи, а также подключенного ЭБУ. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. При чтении пароль, в тех случаях, когда невозможно на транспортном средстве, необходимо отметить, что высоковольтные преобразователи в ECUs потребляют довольно высокий ток при запуске, что может вызвать механизм защиты или даже привести к повреждению блока питания;
• J2534 (OBD-II-F), предназначенный для подключения интерфейса с тем же именем к OBD-II;
• DB-15, предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать 14P600KT02, 14P600KT03 кабели или аналогичный;
• IDC-26, предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать 14P600KT06 кабель или аналогичная один для трикор GPT.
Для мигания процессоров Renesas рекомендуется использовать программное обеспечение для разработки Flash Toolkit.

Управление:

Инструмент имеет 3 переключателя для работы в различных режимах.
• «Питание», управление питанием. Инструмент имеет три режима электропитания в ЭБУ: выключение позволяет удалять все Сигналы питания и управления с разъемов для IDC-26 и для соединения с разъемами для DB-15; поставка с инструкцией питания на клеммы VECU и VKEY, а также на контрольные выходы в зависимости от выбранной тактики; Автоматическое, автоматическое управление, В этом режиме питание контролируется программой загрузки с помощью L-Line сигнала (15 контактов, OBD-II).
• «Загрузки», одновременного управления ботинка, сброса и CNF1 сигналов (3,3 V): Выкл, позволяет извлечь весь контроль сигналов от DB-15 разъем; ручной тянет сброса и загрузки сигнала при температуре минус и CNF1 до + 3,3 V; Автоматическое, автоматическое управление, в этом режиме, Сброс и CNF1 сигналы одновременно управлять с помощью загрузки программа (12 штепселный OBD-II, OEM12).
• «GPT», для Renesas и Tricore с процессорами GPT. Необходимо использовать 5V во время работы с SH705x Процессоры, и в других случаях 3,3 V заключается в том, чтобы быть б/у.
Свет:
• Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания.
• Светодиодный VKEY указывает на подачу напряжения VECU и VKEY.
• Светодиодный индикатор 12 В указывает на напряжение питания.
• Светодиодный индикатор загрузки указывает на напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

Посылка включает в себя:

1 шт. x PowerBox для PCMFlash

1. Tactrix Openport 2,0 может работать для диагностики Toyota, Jaguar и LandRover.
(OEM программное обеспечение, которое мы проводим в TOYOTA , LOANDROVER и JAGUAR. Все работает отлично.!)

2. Обновляемое программное обеспечение на местах

3. Поддерживает эти основные протокол OBD: CAN 2,0 (CAN/ISO15765) и K-line (ISO9141/ISO14230(KWP2000)/dual K line)

4. Поддержка переходов J2534 с Windows DLL

5. OpenPort 2,0 оснащён большим количеством новых автомобилей Subaru и Mitsubishi

Примечание:Пожалуйста, не подключайте сеть!

Технические характеристики:
1. 72 МГц 32-разрядный процессор
2. Устройство с полной скоростью USB 2,0 (входит в комплект: мини-кабель с разъемами для USB-A)
3. Обновляемое программное обеспечение на местах
4. Поддерживает эти основные протокол OBD: CAN 2,0 (CAN/ISO15765) и K-line (ISO9141/ISO14230(KWP2000)/dual K line)
5. Поддержка переходов J2534 с Windows DLL
6. Независимые фильтры данных для карты microSD / microSDHC без ноутбука
7. Подать заявление в GND или 5V-алюминиевая крышка, 25В to OBD шпильки 1,3,9,11,12,13 или AUX 2,5 мм стерео разъем
8. Возможность входа от инноваций Автоспорт 2,5 мм стерео МТС шины данных
9. Светодиоды RGB

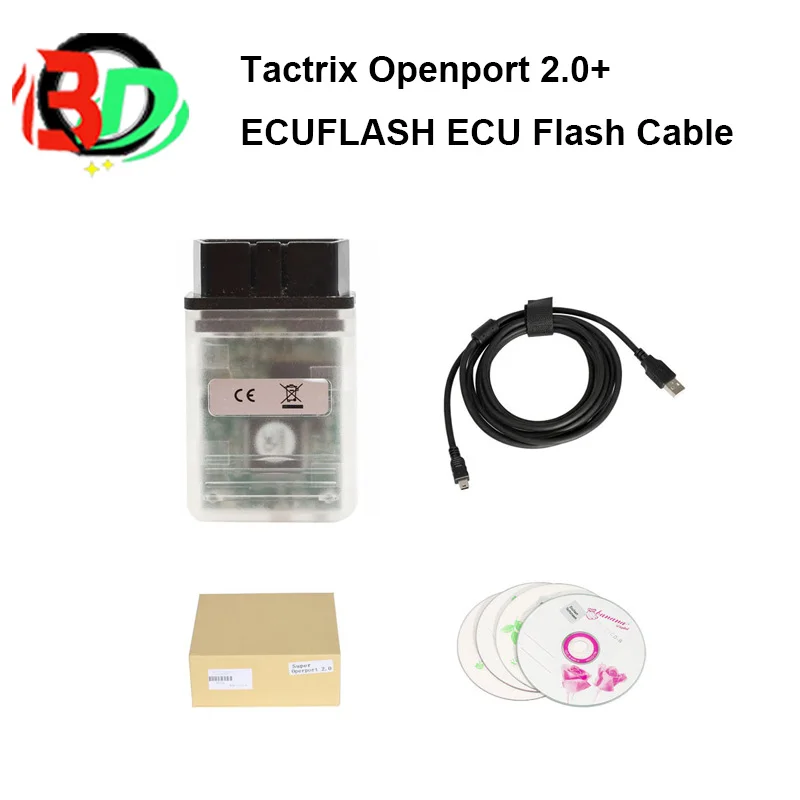

1 шт., x Tactrix Openport 2,0 + ECUFLASH кабель
1 шт. x USB кабель
1 шт., по ECUFLASH CD

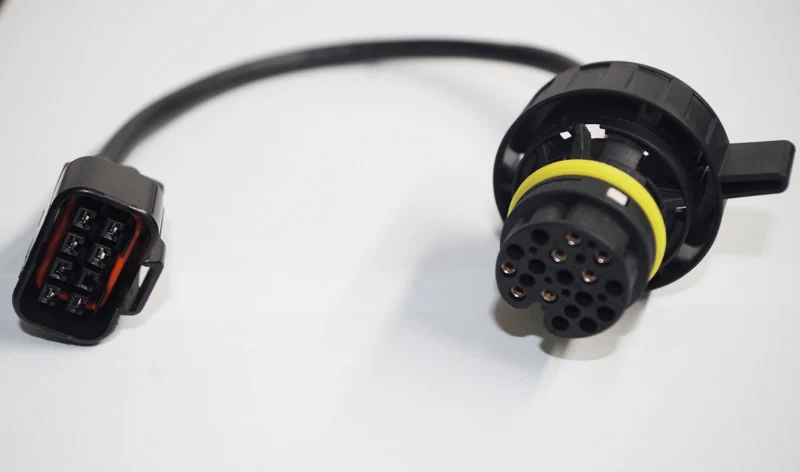

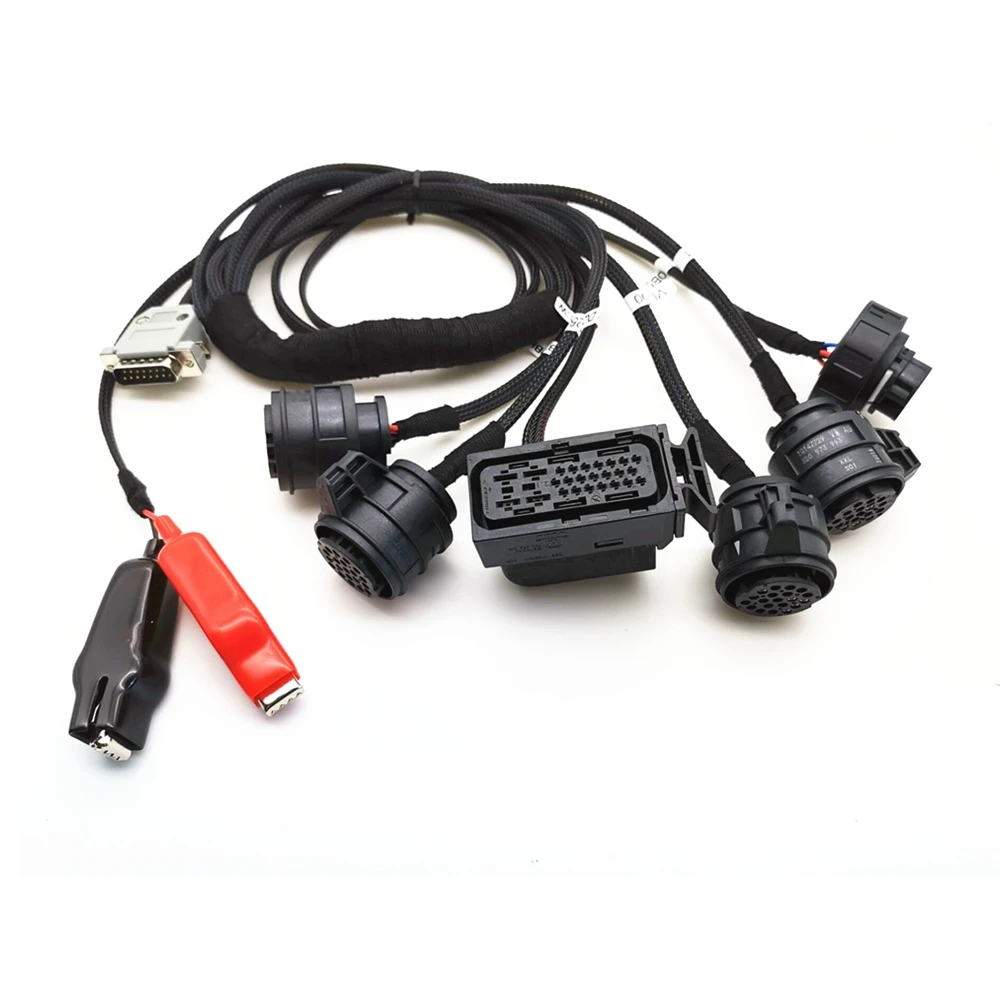

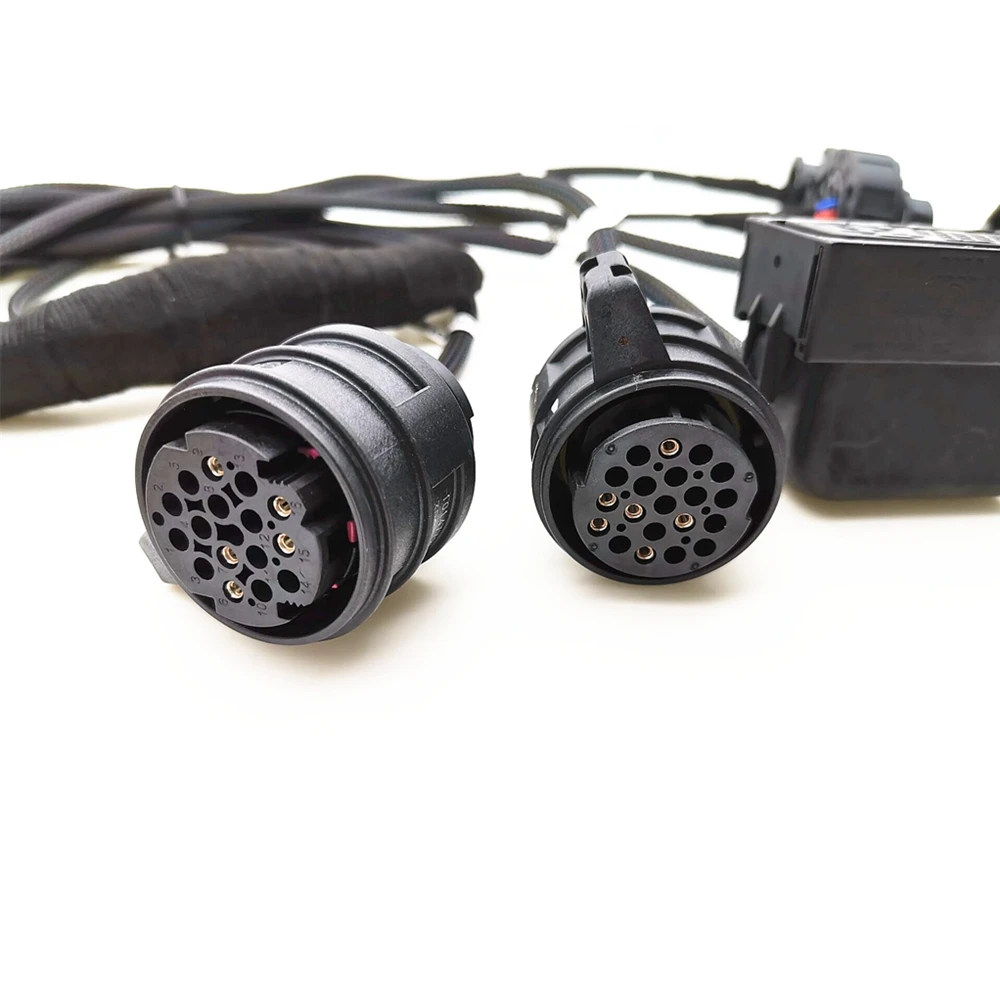

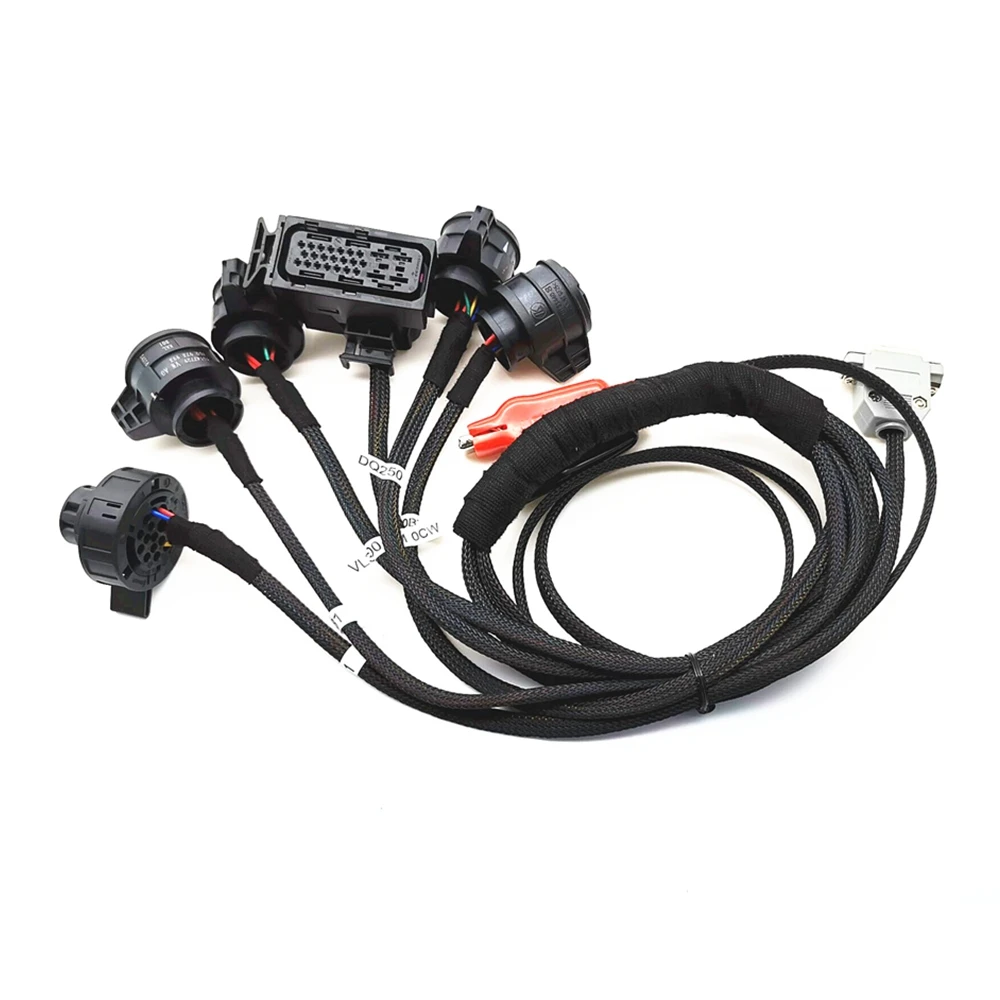

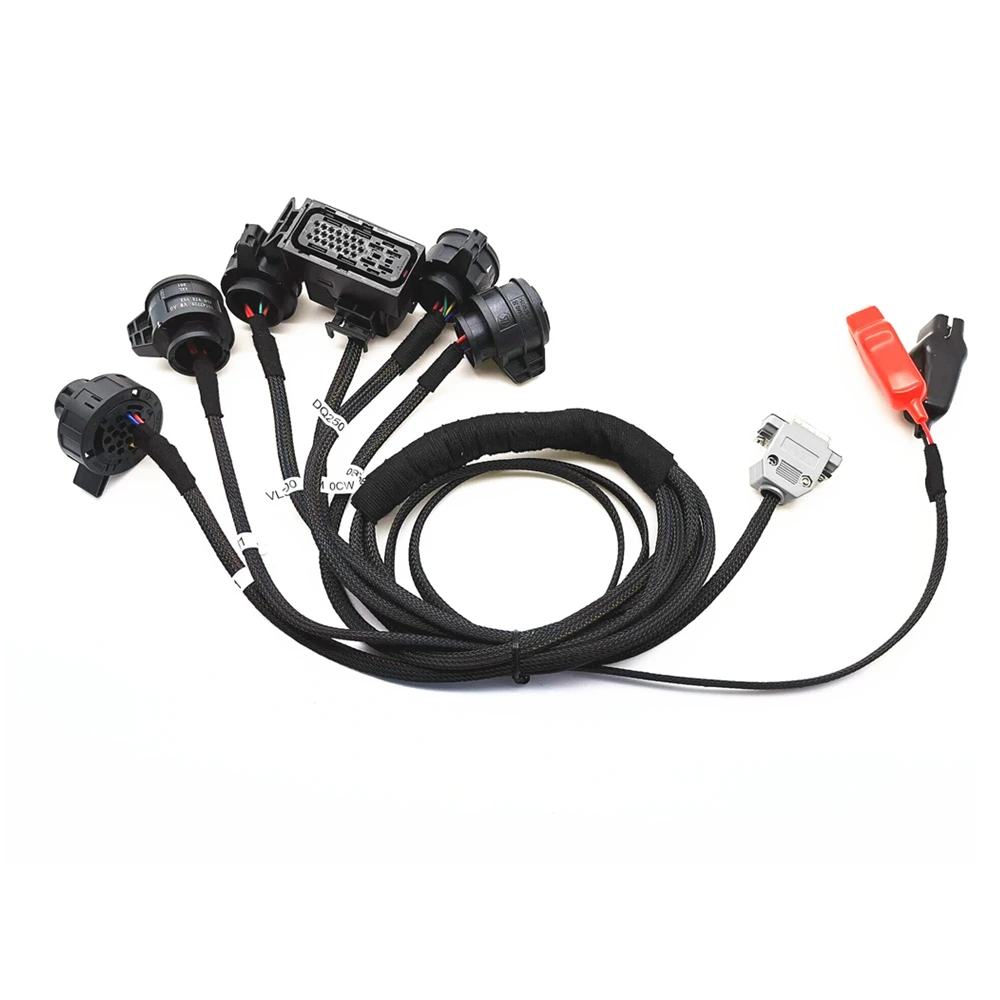

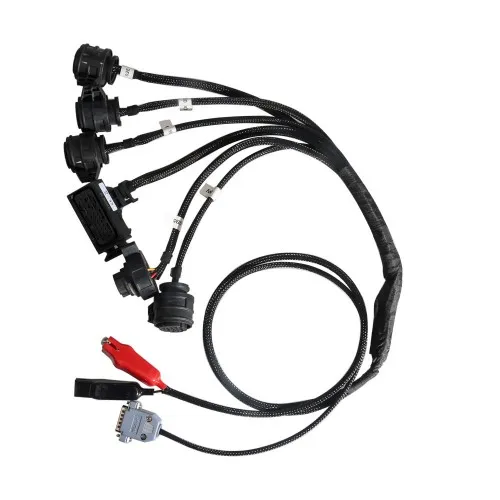

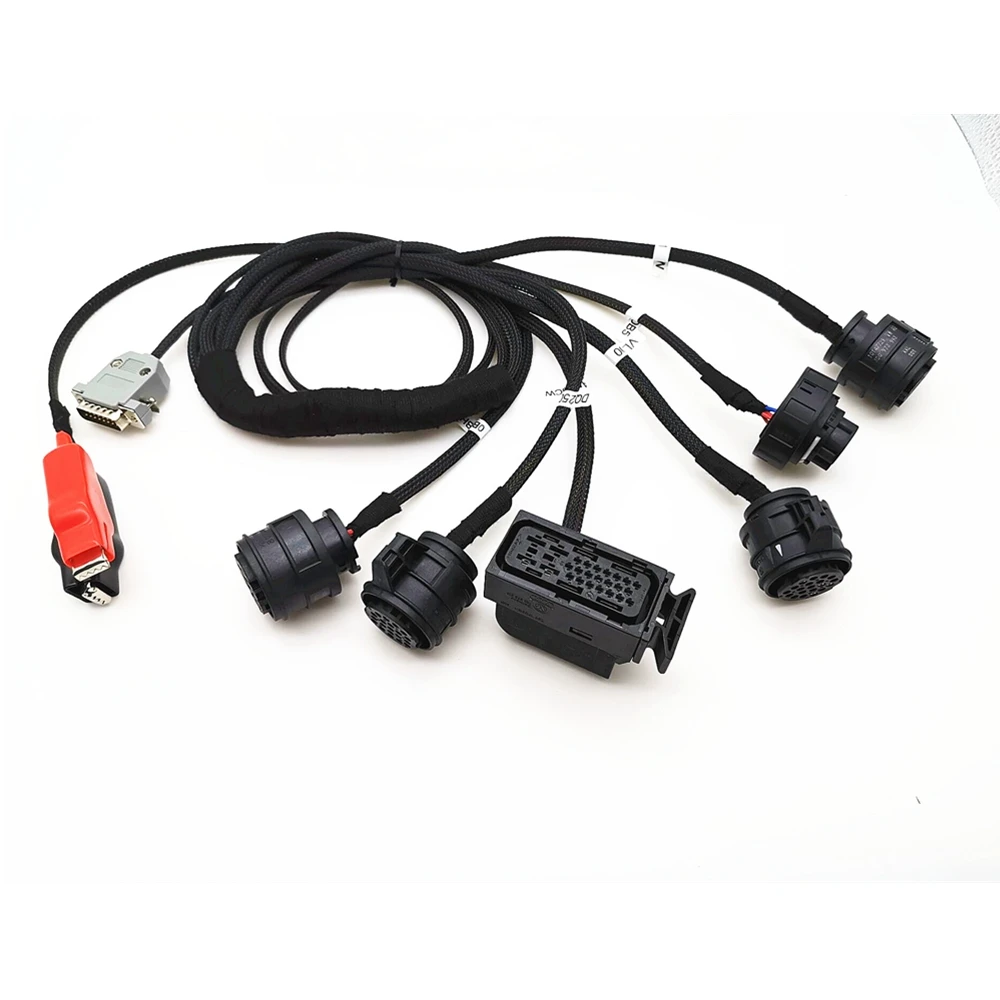

1setxПереходник KTM полный набор
