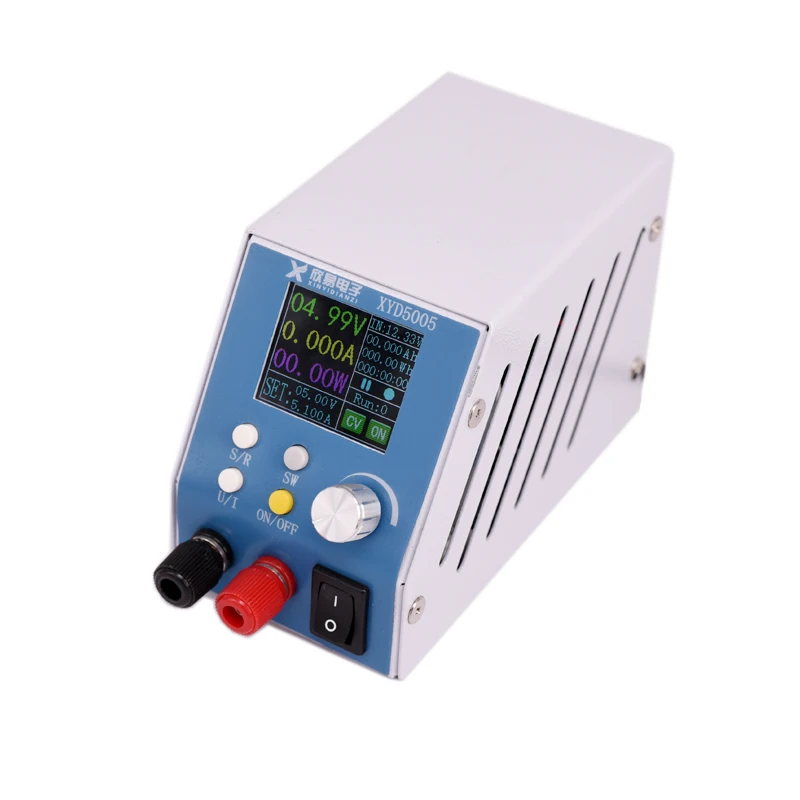

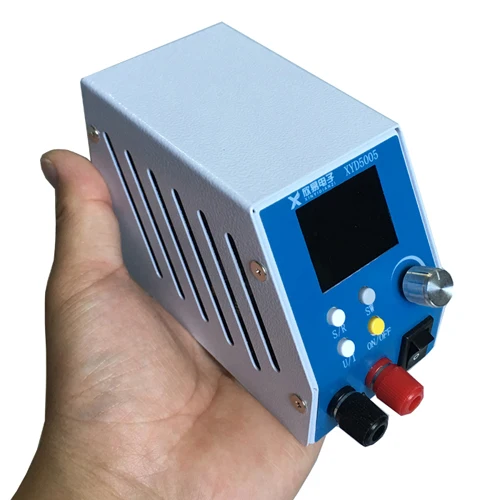

XYD5005 NC блок питания, понижающий модуль

Этот продукт имеет регулируемое стабильное напряжение постоянного тока, отслеживание ЦП в реальном времени, понижающий тип, уникальную топологию цепи, он имеет удобный емкостный Мини-стилус, служащий также в OVP/OCP/Защита от короткого замыкания, защита от постоянное напряжение и постоянный ток на выходе, 1,8-дюймовый цветной ЖК-дисплей дисплей, высокая точность, высокое разрешение, низкий температурный дрейф, высокая стабильность

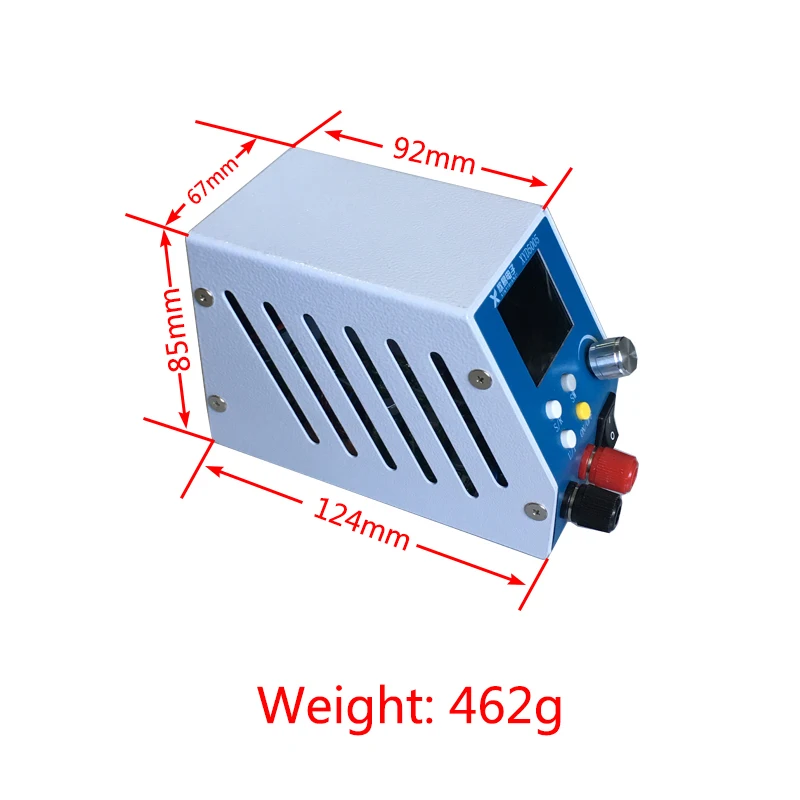

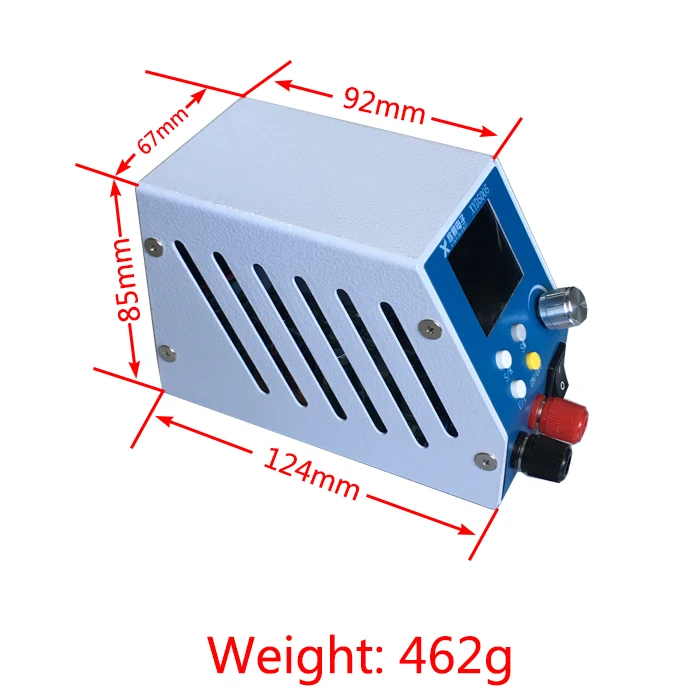

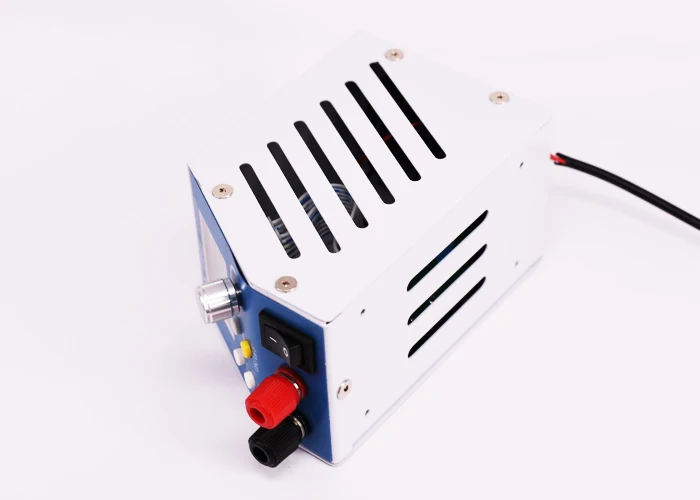

Изделие оснащено корпусом, прозрачным интерфейсом, простым в использовании и удобным в использовании.

Параметры продукта:

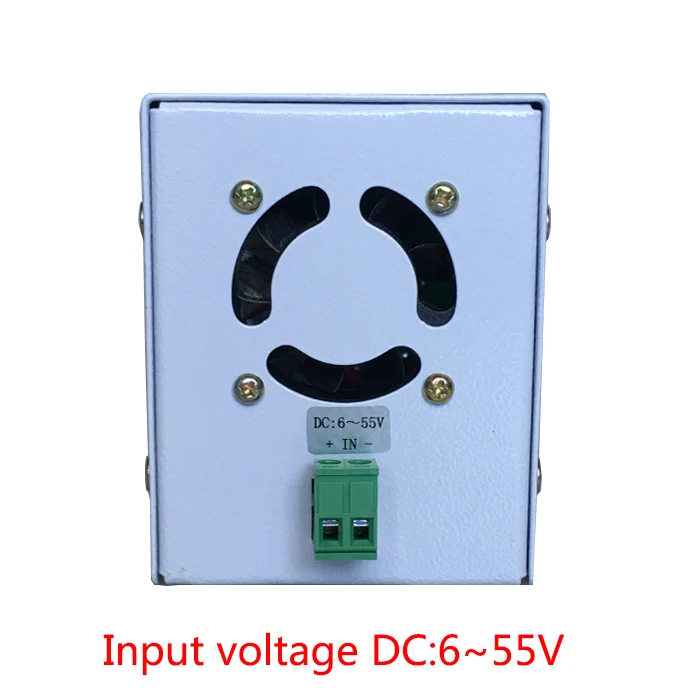

Диапазон входного напряжения:Постоянный ток 6-55,00 в

Диапазон выходного напряжения:Постоянный ток 0-50,00 в

Диапазон тока на выходе:0-5.000A

Диапазон выходной мощности:0-250,0 W

Напряжение Разрешение:0,01 V

В настоящее время разрешение:0.001A

Комплект выходного напряжения, разрешение считывания:0,01 V

Комплект выходных данных, разрешение считывания:0.001A

Точность измерения напряжения на выходе:±(0.5% + 1 слова)

Точность измерения тока на выходе:±(0.5% + 2 слова)

Управление инструкции по уходу за изделием

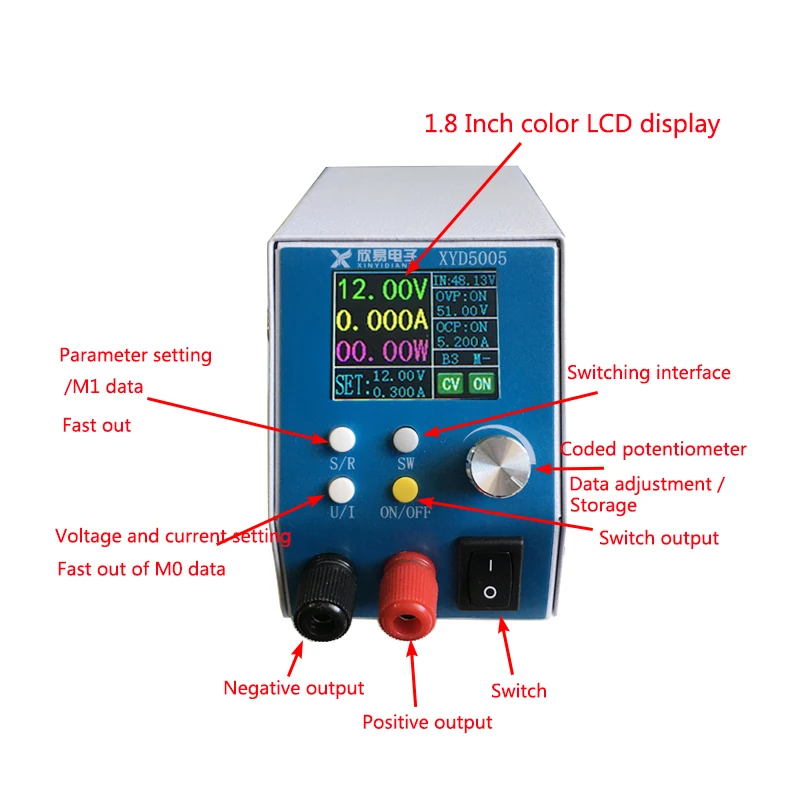

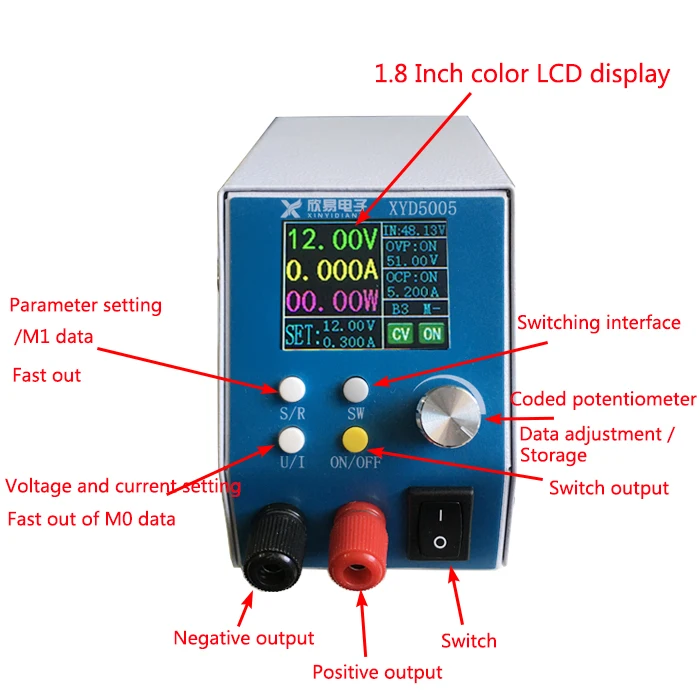

   1. Интерфейс Спецификация:

Продукт разделен на два интерфейса, которые могут быть переключены нажатием кнопки SW, после выключения питания, текущее состояние интерфейса автоматически запоминается

   2. Установите значение тока напряжения на выходе:

Короткое нажатие на кнопку «U/I», настройки напряжения и тока, ввод в состояние настроек напряжения и тока, нажмите поворотный датчик, но по битовому циклу выбранный цифровой переключатель напряжения/тока, при выборе, вращение может изменить размер цифрового потенциометра, по часовой стрелке, против часовой стрелки. После того, как данные будут отрегулированы, операция не будет автоматически сохранена и выйти из настройки в течение 25 секунд. Установка напряжения/тока выполнена.

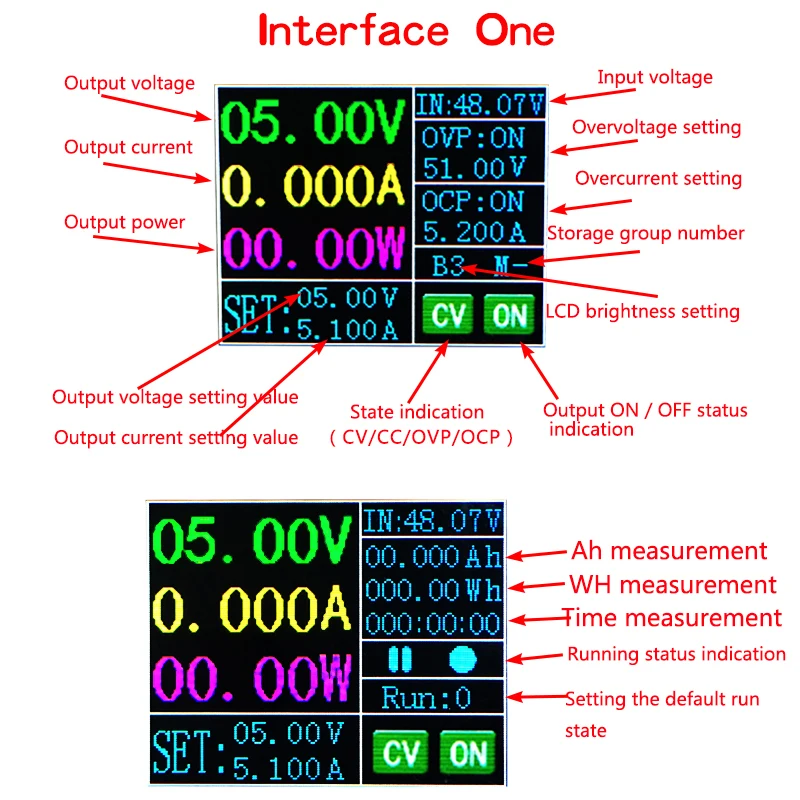

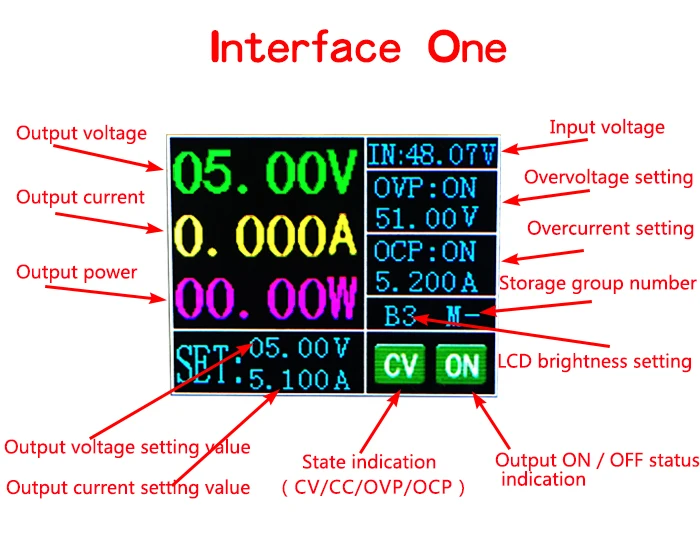

   3.Интерфейс 1:OVP/OCP/ Яркость/выбор группы данных:

Выберите OVP, OCP, яркость и поднимите данные указанной группы данных, нажав на/R'. После выбора данных OVP/OCP, число и состояние OVP/OCP (вкл/выкл) можно выбрать, нажав на потенциометр кодирования. Когда num выбран, вращение может изменить размер цифрового потенциометра, по часовой стрелке, против часовой стрелки, выбранное состояние по часовой стрелке, чтобы открыть функцию (ON), против часовой стрелки закрытые функции (OFF); при средней яркости подбирается, регулируется яркость, повернув кружок указателя от энкодер, Который может быть разделен на пять передач, начиная от 0 до 4. После того, как M будет выбран, вращающийся потенциометр вызовет данные, хранящиеся в соответствующей группы данных, в общей сумме M-, m0-m9,11 групп данных.

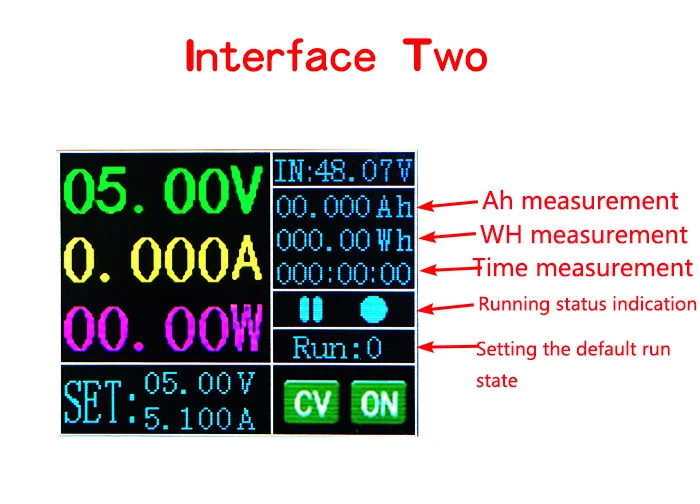

   4. Интерфейс 2: ч/Вт/ч/запись времени работы:

Запуск/остановка записи Ач, Вт/ч и время, нажав кнопку «sr' в ближайшее время; Нажмите кнопку «sr'» в течение 2 секунд, чтобы очистить данные; нажмите и удерживайте роторный датчик в течение 2 секунд, чтобы переключить режим записи данных по умолчанию, «запуск: 0»: выключен по умолчанию, «запуск: 1»: On по умолчанию

   5. Сохранение указанной группы данных:

В интерфейсе 1 Нажмите и удерживайте роторный энкодер через 2 секунды, в соответствии с набором данных поворотного энкодера выбран и начинает мигать, в это время через роторный энкодер для хранения набора данных кодирования, M -, M0 - M9, всего 11 позиций набора данных, И затем, с помощью кнопок «U/I», «R» установите соответствующий параметр, нажмите и удерживайте потенциометр через 2 секунды, все данные (набор напряжения и тока, OVP, OCP, яркость) автоматически в указанном наборе данных, набор данных M больше не мигает.

Функциональные характеристики:

    1. Вкл. или ВЫКЛ. Выход:

В любом интерфейсе нажмите кнопку вкл./выкл., чтобы включить или выключить выход.

2. Комплект M-, m0-m9 в общем 11 хранения данных групп:

Группа AM-'-это группа данных по умолчанию, и данные после ручной работы по умолчанию будут храниться в группу m-data. Группа данных, вызванная, когда питание включено,-это группа данных, когда выключено последнее питание.

3. Быстрое извлечение групп данных M0 или M1:

В интерфейсе 1, нажатие кнопки «U/I» или «S/R» в течение более 2 секунд, может быстро вызвать вызовы групп данных M0 или M1. Между тем, соответствующий серийный номер M0 или M1 группы данных будет отображаться на месте M группы данных хранения.

Обратите внимание: Этот продукт имеет функцию постоянного напряжения и постоянного тока, Может заряжать все виды аккумуляторов, ток зарядки до 5 А, Если вы используете его для зарядки аккумулятора, пожалуйста, убедитесь, что Подключите диод серии anti-pour. В противном случае, это повредит продукт.
