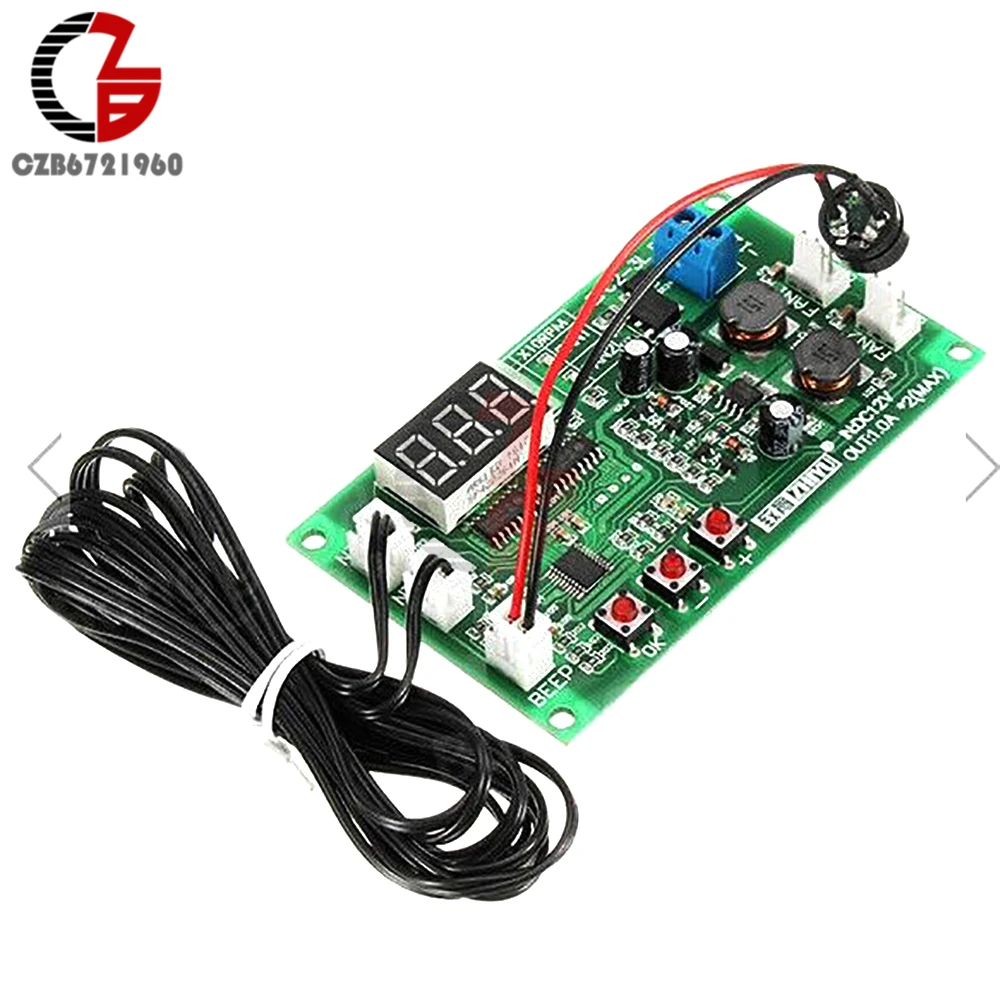

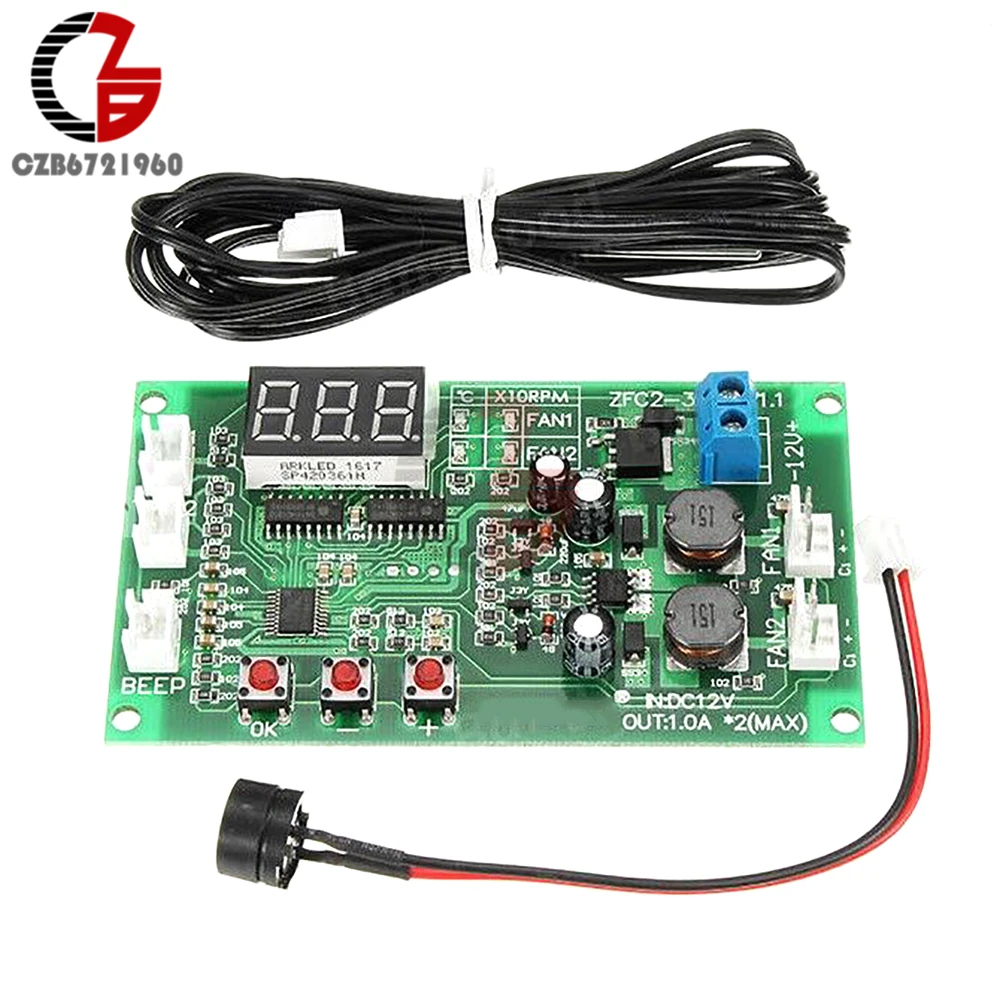

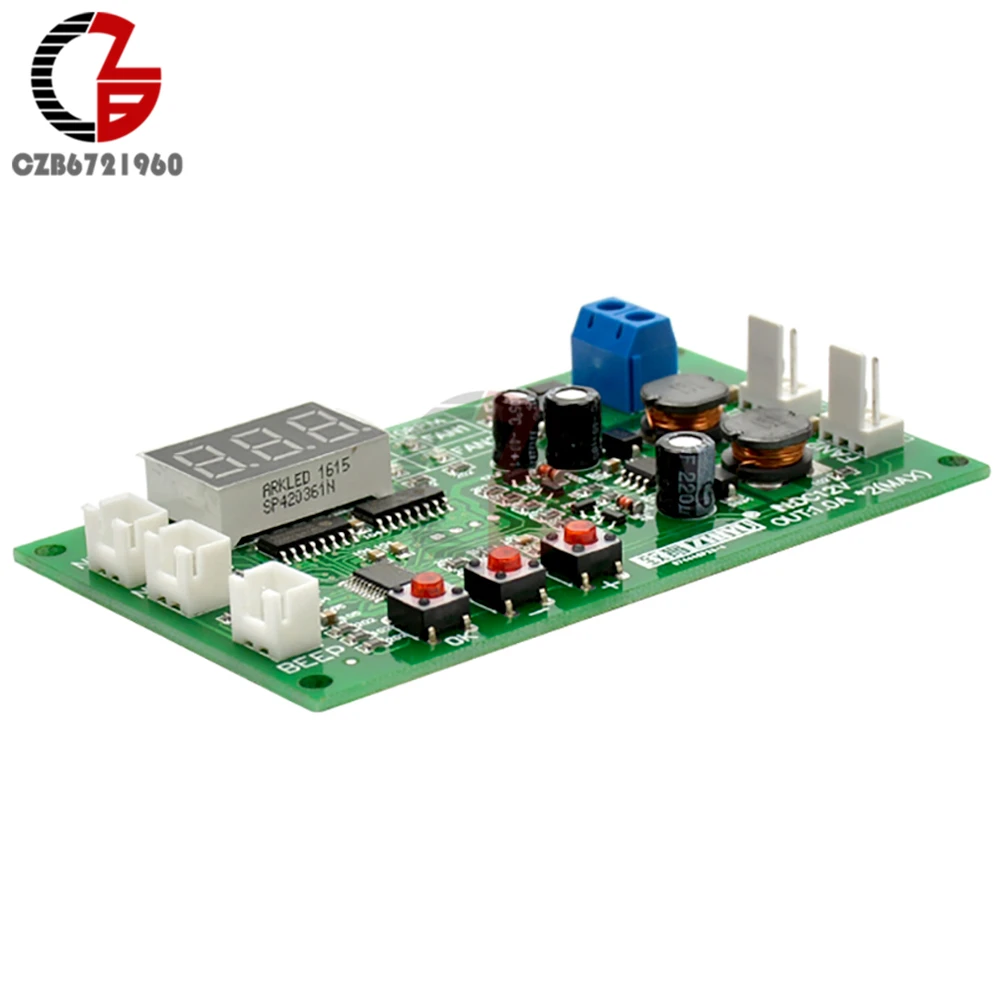

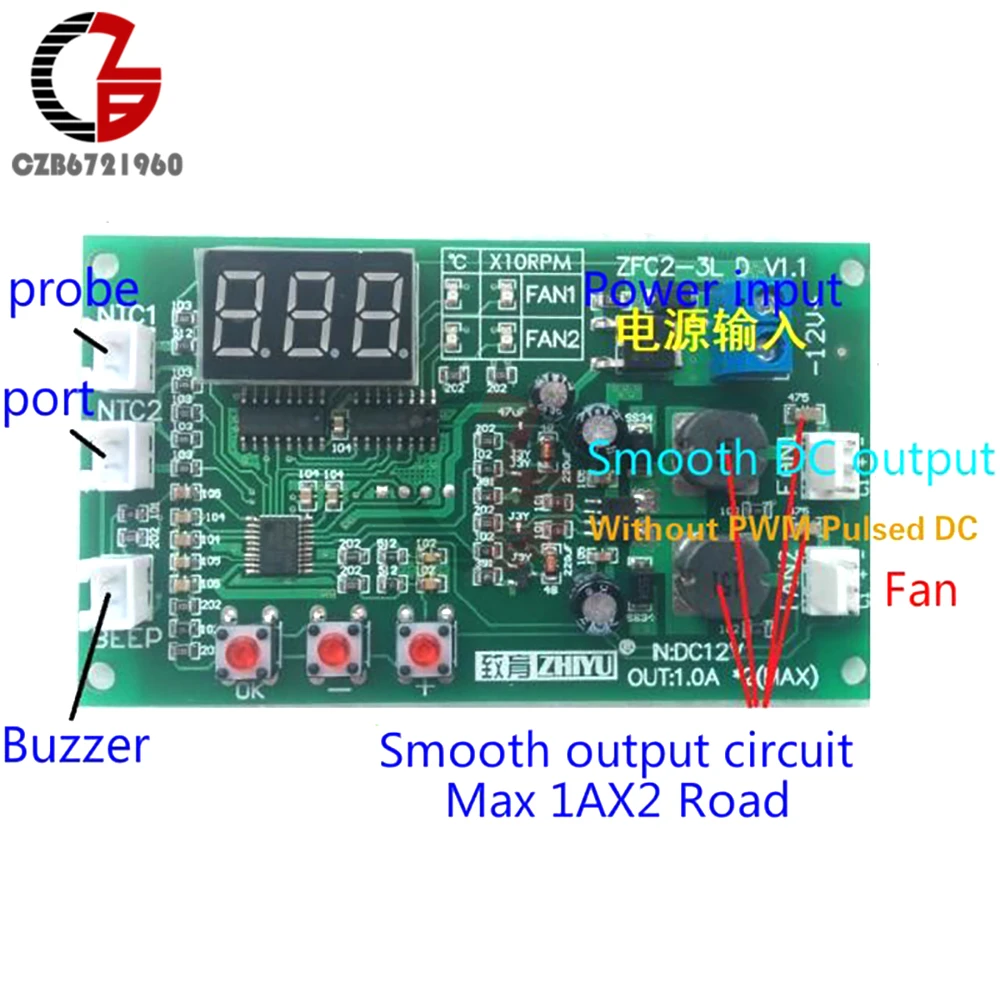

DC 12V Напряжение регулятор 2CH ШИМ цифровой контроллер скорости двигателя

DC 12V Напряжение регулятор 2CH ШИМ цифровой контроллер скорости двигателя

Характеристики:

Напряжение источника питания: DC12V, максимальный диапазон 11-14 в, дисплей низкого напряжения L u, высокий дисплей H u, защита отключает выходное напряжение слишком высокое, будет повреждено.

Выходной ток: Одноканальный Максимальный непрерывный выходной ток 1.2A, двухканальный при использовании общего тока не может превышать 2.0A, не рекомендуется использовать ток менее 0.15A вентилятор.
Эффективность: 90% (входное напряжение 12V, двойной выход 8V 0.8A)
Защита от обратной полярности: защита от короткого замыкания, защита от обратной полярности, защита от обратного ввода питания.
Защита от перегрузки по току: нет защиты от перегрузки по току, обратите внимание, что изоляция установлена, подключена после линий питания, чтобы избежать короткого замыкания на выходе!)
Параметры термистора: NTC 10K B = 3950
Погрешность измерения: 1%-0,5 Цельсия, в сочетании зонд 1% максимальная погрешность 2% -1 градусов Цельсия

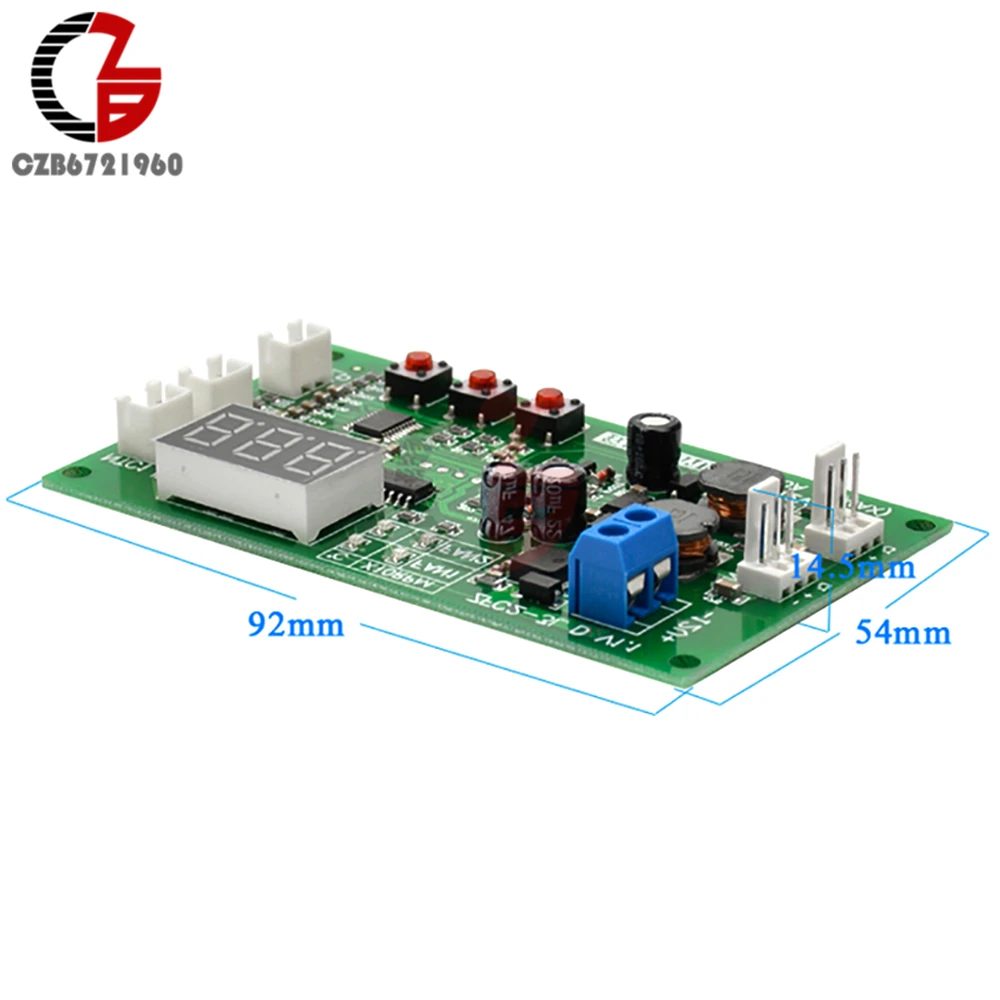

Размер платы: 92 мм * 54 мм (Ш * В)
Отверстие для позиционирования: 87 мм * 47 мм диаметр 3,4 мм

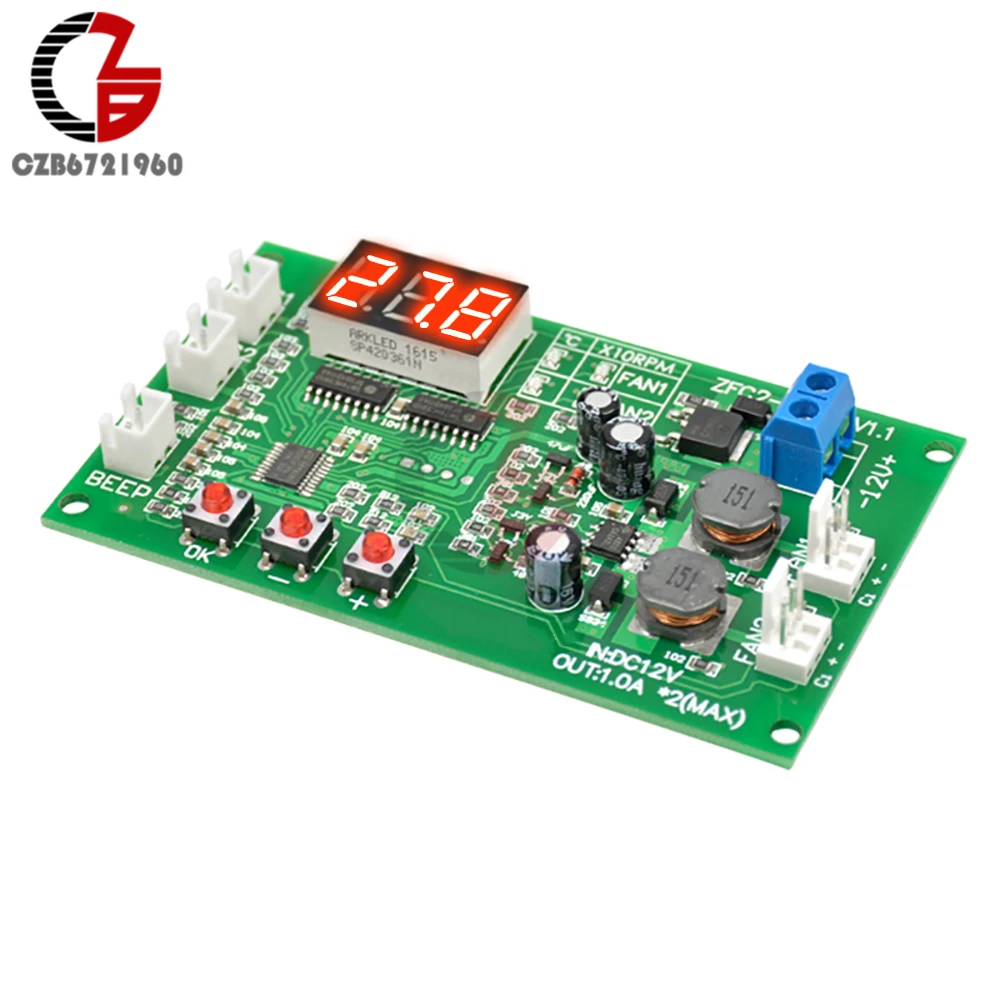

Во время нормальной работы дисплей Автоматически поворачивает канал 1 температуры, скорости, канала 2 температуры, скорости, нажатием кнопки + для быстрого переключения дисплея.

(При минимальной скорости) Ручная настройка скорости:

Нажмите кнопку OK, чтобы запустить состояние, чтобы ввести функцию настройки скорости, два фонаря FAN1 загораются одновременно от имени регулировки тока-это выходной размер вентилятора, нажимая кнопки +, чтобы отрегулировать минимум 1, максимум 100. После нажатия кнопки OK, чтобы ввести настройку двух параметров выходного размера вентилятора, нажмите кнопку OK снова после завершения настройки, выйти и сохранить параметры.

Контроль температуры и сигнализация остановки настройки:

Режим работы, нажмите кнопку OK, чтобы войти в контроль температуры и сигнализация остановки, справа светодиодный индикатор показывает соответствующие настройки канала, отображение и установка параметров, соответствующих значению и объему (далее "**" представляет номер):

L ** диапазон ускоренной температуры 5-94 по Цельсию и менее H ** не менее 5 по Цельсию, в противном случае связь поднимается H **.

H ** полный температурный диапазон 10-99 градусов Цельсия и выше L ** не менее 5 градусов Цельсия, в противном случае соединение вниз L **.

F ** температура выключения вентилятора, минимальное значение 1 и максимальный предел меньше L ** 2 по Цельсию, установлен в F00, вентилятор не выключается.

Бон/боф канал сигнализация остановки ВКЛ/ВЫКЛ.

Нажав кнопку +-для настройки настроек, нажмите кнопку OK, чтобы переключиться, чтобы задать параметры, и таким образом заказ будет установлен выше канала после канала два параметра, И, наконец, нажмите кнопку OK один раз, чтобы выйти и сохранить параметры.

Дополнительная информация: вентилятор выключен после включения функции, когда температура канала достигает значения L **, вентилятор начинается с самой низкой скорости, ускоряется с увеличением температуры, когда температура канала ниже F ** значения, вентилятор выключен. Сигнализация остановки соответствующего канала автоматически защитит от обнаружения скорости.

Закрыть канал 2 шоу:

Некоторые приложения могут нуждаться только в одном канале, канал 2 закрыт в это время может быть установлен: ситуация с поставкой не находится под контролем, рука удерживает кнопку ОК под напряжением, контроллер входит в режим настройки состояния канала 2, с помощью +-кнопок изменить настройки, 2 вкл/2 представителя канала 2 дисплея/без дисплея, настройте после нажатия кнопки OK для сохранения и выхода в эксплуатацию.

Примечание: после закрытия дисплея Channel 2, чуть выше не отражается на двух скоростях и температуре цифрового канала, но на два канала не влияют функции.

Посылка включает в себя:

1x12V Dual Ways 3-Провода вентилятор интеллигентая (ый) цифровой Температура Термостат Регулятор Скорость контроллер
1 х водонепроницаемый Кабель Датчика NTC
1 зуммер
