Описание товара

7320-это автоматический сетевой (утилитарный) модуль управления сбоями, подходящий для широкого спектра одиночных, дизельных или газовых, генераторных приложений.
Отслеживая большое количество параметров двигателя, модуль будет отображать предупреждения, отключение и информацию о состоянии двигателя на ЖК-экране с подсветкой, удаленный ПК и через SMS текстовые оповещения (с внешним модемом).

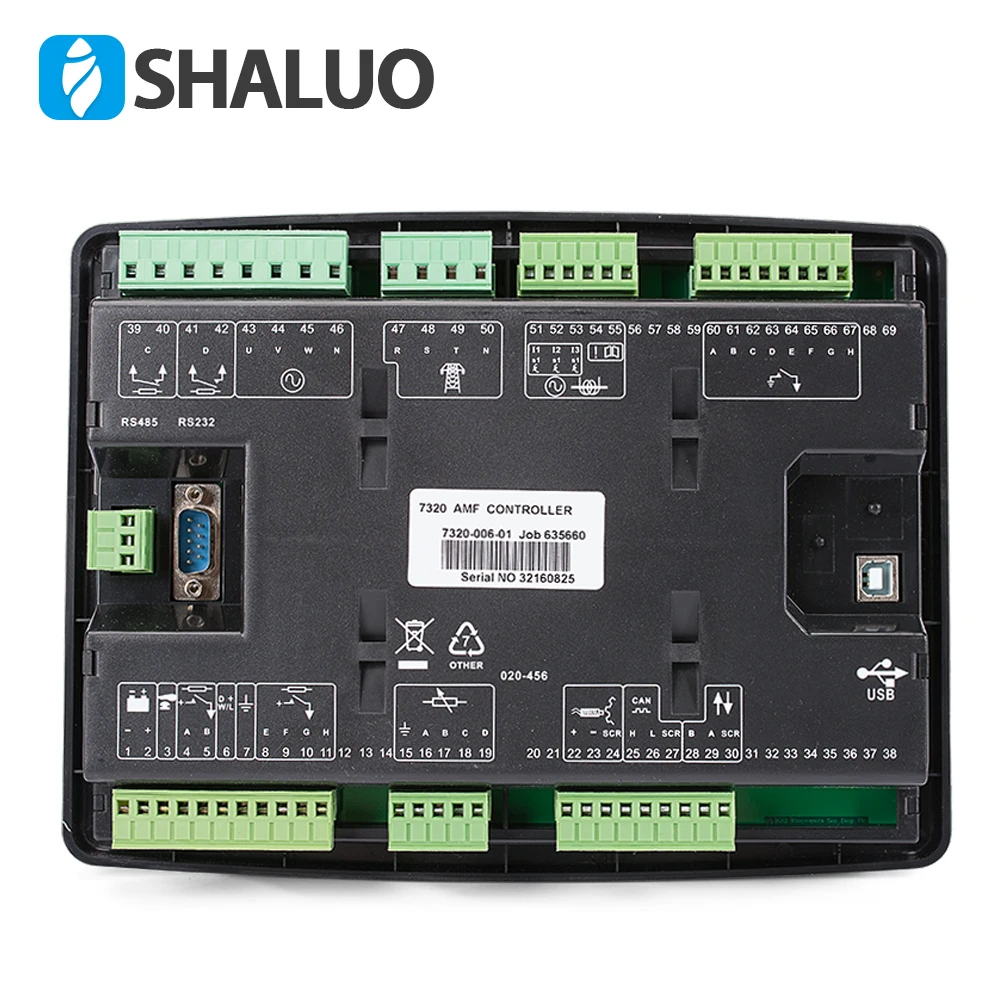

7320 будет контролировать питание сети (утилита) и включает порты USB, RS232 и RS485, а также специальные терминалы для расширения системы.

I. Особенности:

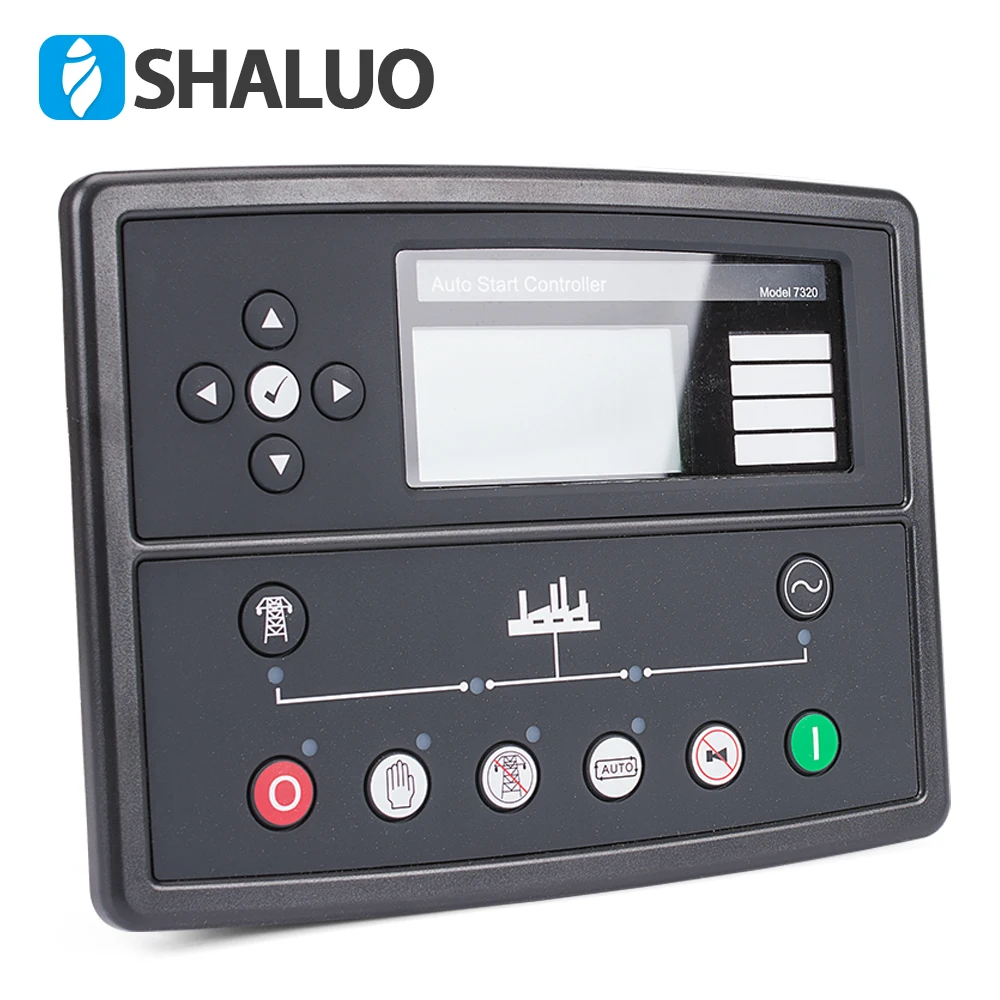

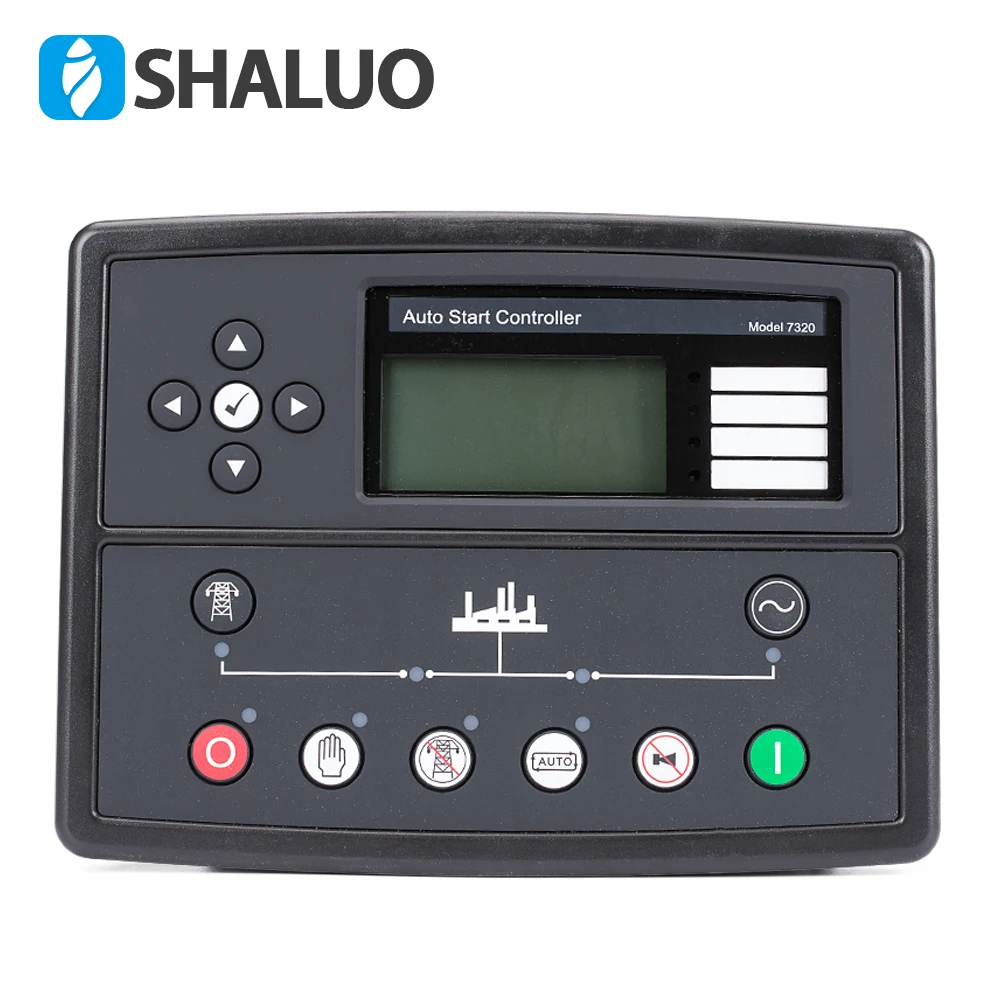

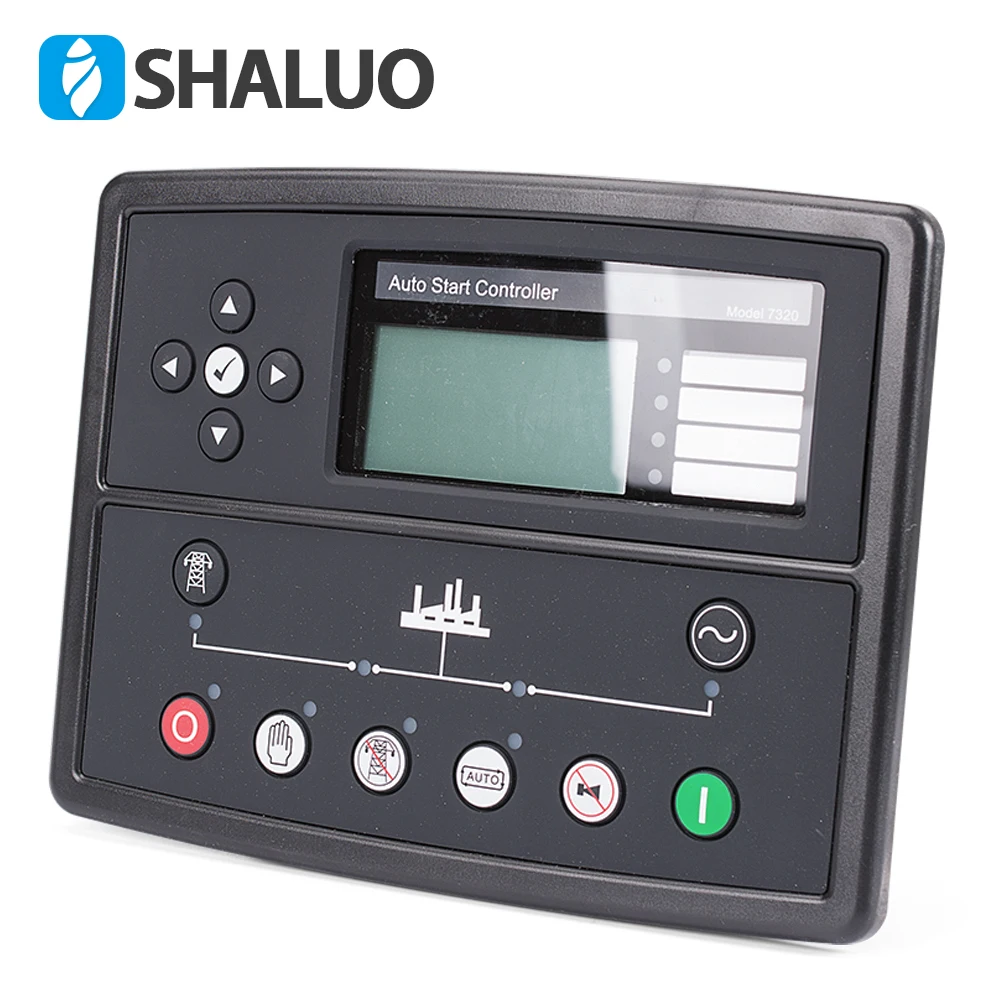

4-строчный с задней подсветкой ЖК-дисплей текстовый дисплей
Пять клавиш меню навигации
Правка передней панели с защитой от штифта
Светодиодный индикатор и ЖК-дисплей
Настраиваемые экраны состояния
Режим энергосбережения
Поддержка до трех удаленных дисплеев
9 настраиваемых входов
8 настраиваемых выходов
Гибкие входы ОТПРАВИТЕЛЯ
Настраиваемые таймеры и сигналы тревоги
3 настраиваемые сигналы обслуживания
Планировщик нескольких дат и времени
Настраиваемый журнал событий (250)
Логическое управление
Страница для диагностики легкого доступа
Может и магнитный пикап/Alt. Зондирование
Монитор использования топлива и сигналы тревоги низкого топлива
Сигнализация отказа генератора заряда
Ручное управление скоростью (на совместимых двигателях CAN)
Ручной контроль топливного насоса

Тренажер двигателя
? Защита отключена? Характеристика
КВт защита от перегрузки
Контроль мощности (kW h, kV Ar, kV A h, kV Ar h)
Переключение нагрузки (сброс нагрузки и фиксаторы нагрузки)
Автоматическая передача нагрузки
Несбалансированная защита нагрузки
Независимое отключение от заземления
Подключение USB
Резервное копирование часов в режиме реального времени
Полностью настраивается с помощью программного обеспечения для ПК
Настраиваемые языки отображения
Удаленный мониторинг SCADA через конфигурационный набор PCsoftware
Пользовательский выбор RS232 и RS485 связи
SMS сообщения (требуется дополнительный внешний модем)
Дополнительные экраны дисплея, чтобы помочь с диагностикой модема

II. Преимущества:

132x64 пикселей соотношение дисплея для четкости
Часы в режиме реального времени обеспечивают точную запись событий
Планировщик нескольких дат и времени
Установить период обслуживания может быть настроен для поддержания оптимальной производительности двигателя
Ethernet-связь (модули via860/865), обеспечивает расширенный удаленный мониторинг по низкой цене
Модули могут быть интегрированы в системы управления зданием (BMS)
Увеличенные возможности ввода и вывода через shaluo 7320
Лицензионное программное обеспечение для ПК

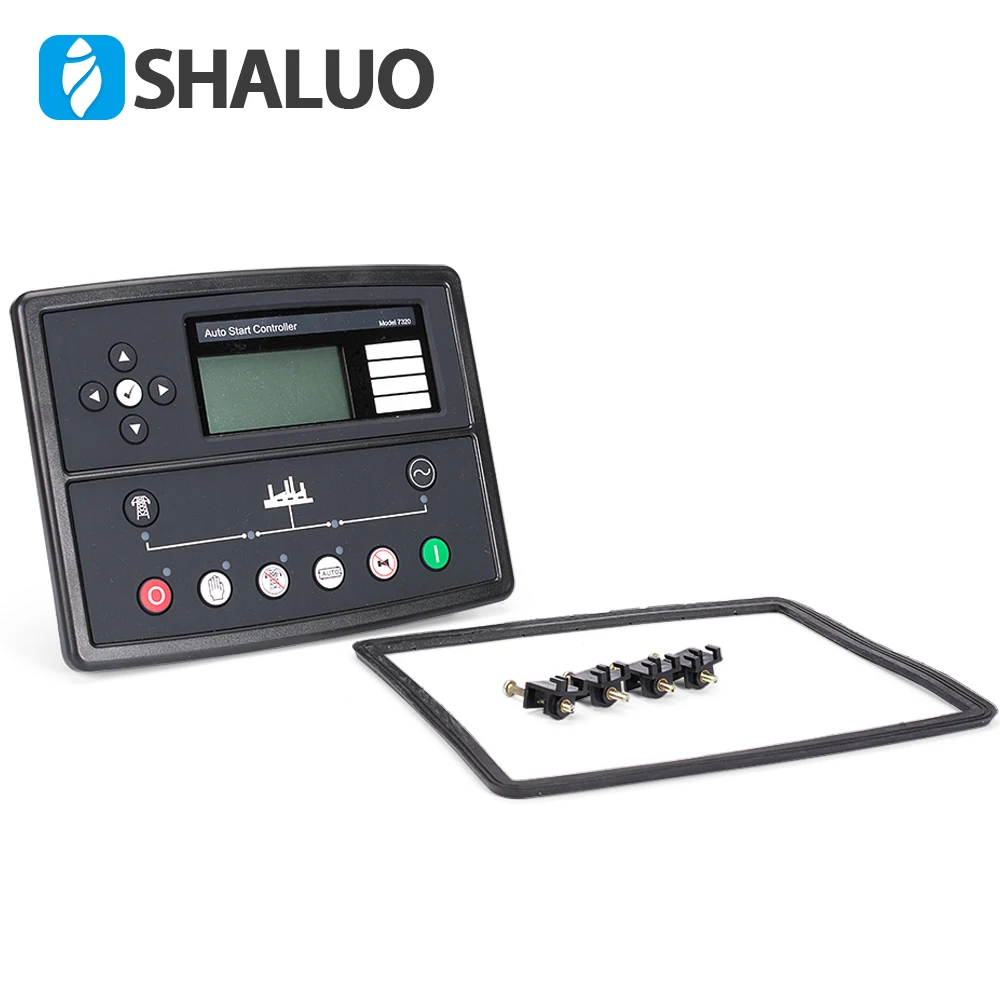

IP65 рейтинг (с поставляемой прокладкой) обеспечивает повышенную устойчивость к попаданию воды

III. Спецификация:

Поставка постоянного тока
Номинальное Непрерывное напряжение
8 в до 35 в непрерывный
Скручивающиеся отбросы
Выдерживает 0 В в течение 50 мс, обеспечивая поставку не менее 10 в перед выпадением и поставкой восстанавливает до 5 В. Это достигается без необходимости использования внутренних батарей. Светодиоды и подсветка не будут поддерживаться во время сгибания.
Максимальный рабочий ток
340 мА при 12 В, 160 мА при 24 V
Максимальный ток в режиме ожидания
160 мА при 12 В, 80 мА при 24 В
Диапазон сбоя/возбуждения
От 0 В до 35 в

Сеть (утилита)
Диапазон напряжения
15 V - 333 V AC (L-N)
Частотный диапазон
3,5 Гц-75 Гц
Выходы
Выход A (топливо)
15 а постоянного тока при напряжении питания
Выход B (старт)
15 а постоянного тока при напряжении питания
Выходы C & D
8 А 250 В (без Вольта)
Вспомогательные выходы E,F,G,H
2 а постоянного тока при напряжении питания
Генератор
Диапазон напряжения
15 V - 333 V AC (L-N)
Частотный диапазон
3,5 Гц-75 Гц
Магнитный пикап
Диапазон напряжения
+/-0,5 V постоянного тока до 70 V
Частотный диапазон
10000 Гц (макс.)
