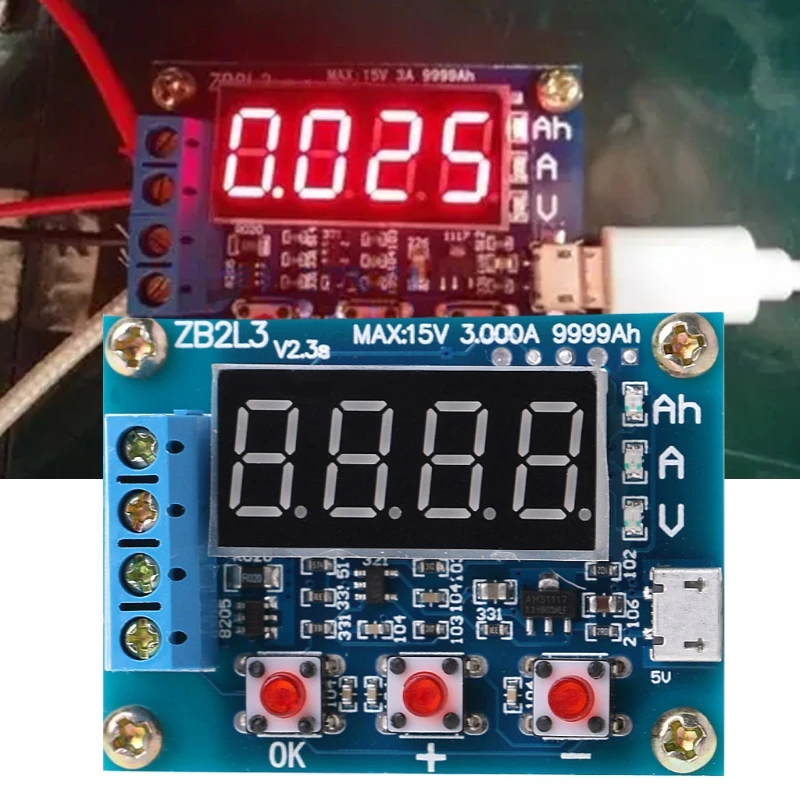

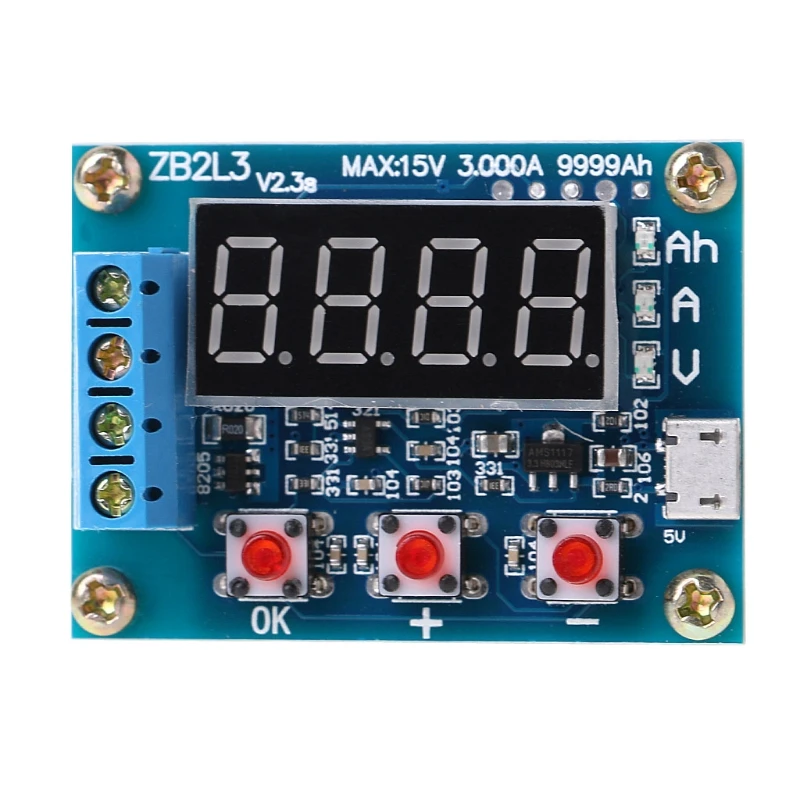

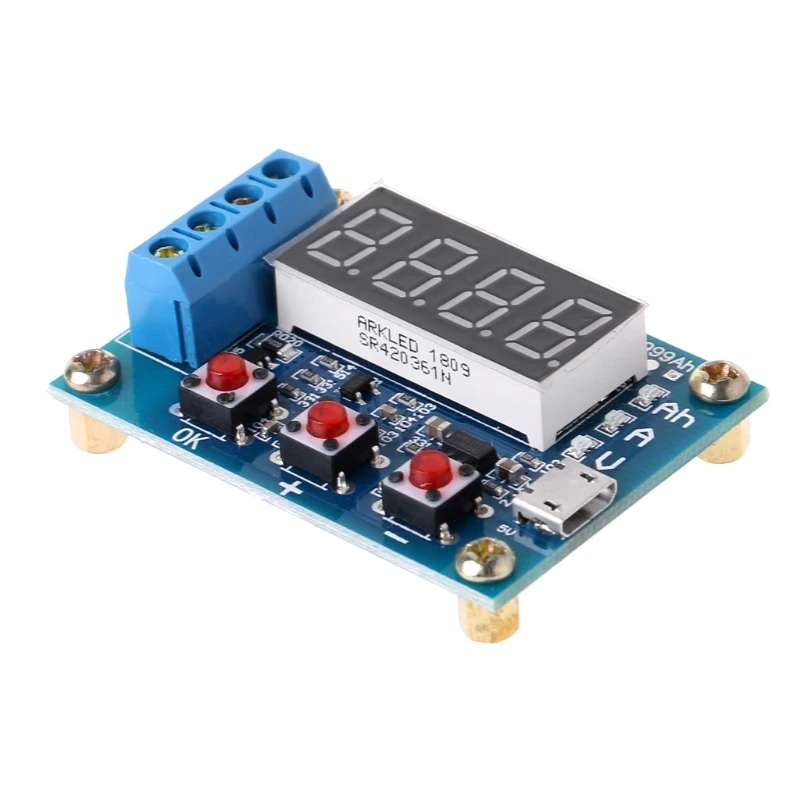

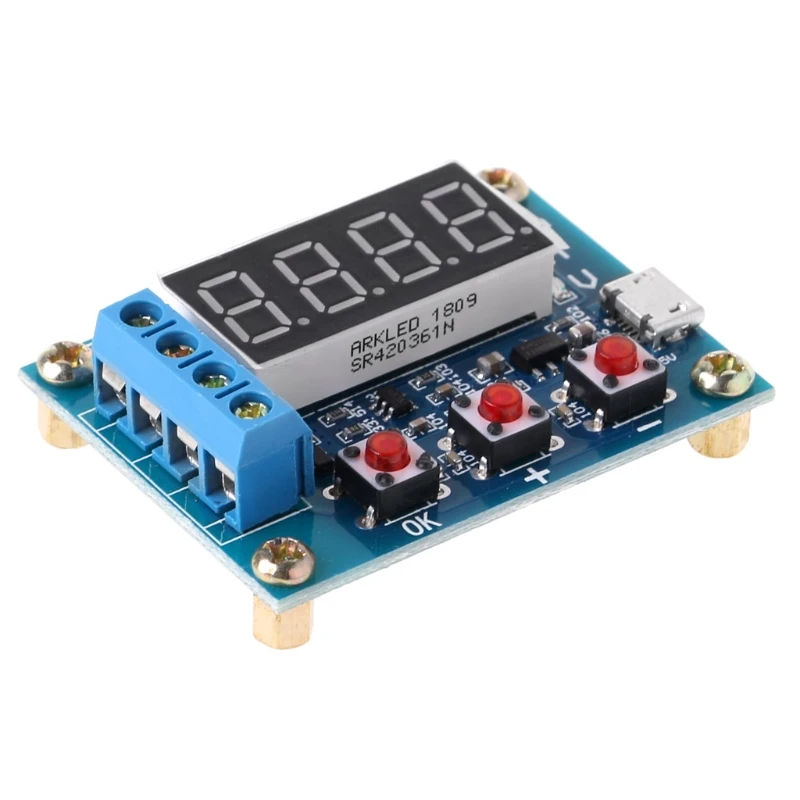

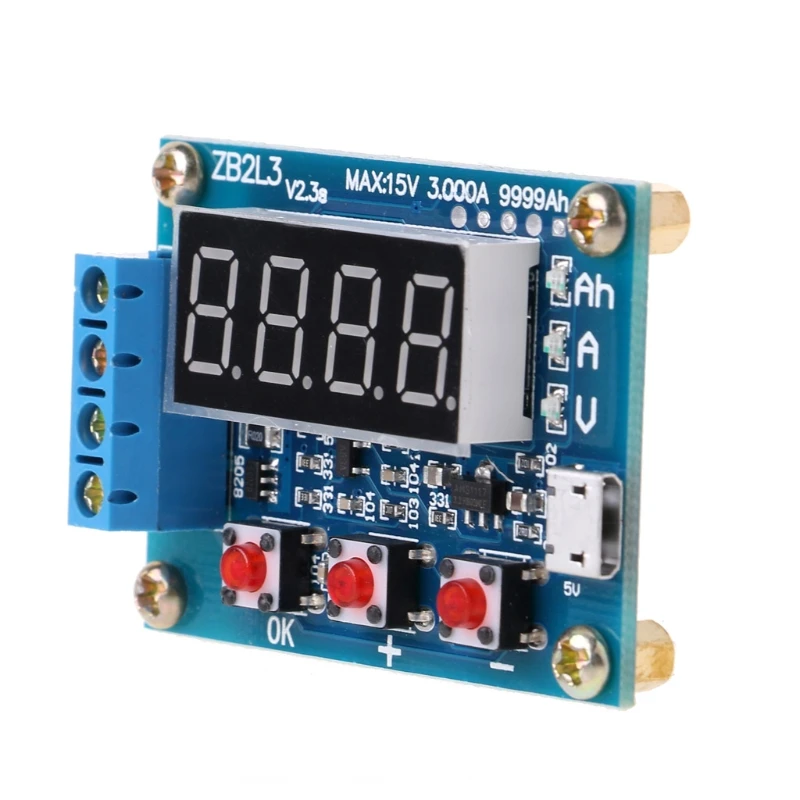

ZB2L3 литий ионный свинцово кислотная измеритель емкости аккумулятора разряда

ZB2L3 литий ионный свинцово кислотная измеритель емкости аккумулятора разряда

Описание:
100% новый и высокое качество
Материал: электрические компоненты
ZB2L3 тестер емкости аккумулятора Тип разрядки 1,2-12 в Внешняя грузоподъемность аккумулятора и другие тесты 18650
Инструменты, Однофункциональные, контролируя нагрузку и получая в режиме реального времени результаты интегрированного разряда
Максимальная поддержка 15 в 3 А разряжается через разрядное напряжение и ток, сам по себе не разряжается
Максимальная емкость статистики поддержка 9999Ah (9999000mAh)
Автоматическое определение и разработка соответствующего напряжения прерывания батареи также можно вручную отрегулировать

Характеристики:
Напряжение источника питания: DC4.5-6V (разъем micro USB)
Рабочий ток: менее 70 мА
Разрядное напряжение: 1,00 V-15,00 V 0,01 V разрешение
Выходного напряжения диапазон: 0,5-11,0 V
Поддерживается ток: разрешение 3.000A 0.001A
Погрешность измерения максимального напряжения: 1% + 0,02 в
Максимальная погрешность измерения тока: 1.5% +-0,008a
Максимальный диапазон емкости аккумулятора: 9999Ah (1Ah = 1000mAh) большее значение, переключая десятичную точку на переключатель, когда дисплей меньше 10Ah X.XXX, как показано выше для достижения 10Ah XX.XX и так далее.

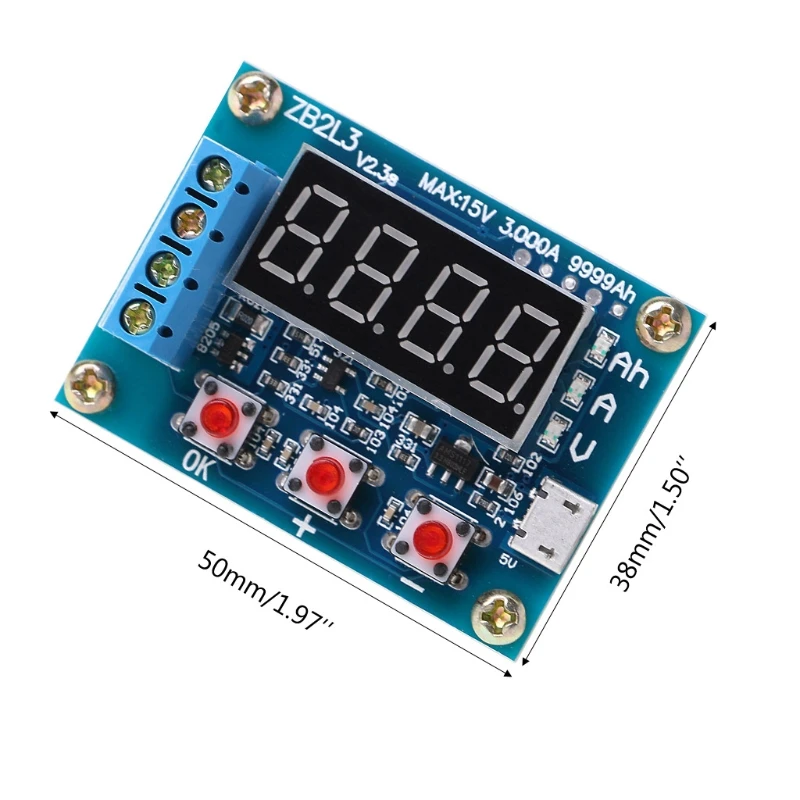

Размер платы: 50 мм x 37 мм
Готовый размер: 50 мм X 37 мм X 17 мм (Длина X Ширина X Высота Максимальный размер положения, содержит медь высота стопы)

Посылка включает:
1 * тестер батареи ZB2L3


Инструкции:
1. Первый тест должен быть полностью заряжен батареей.

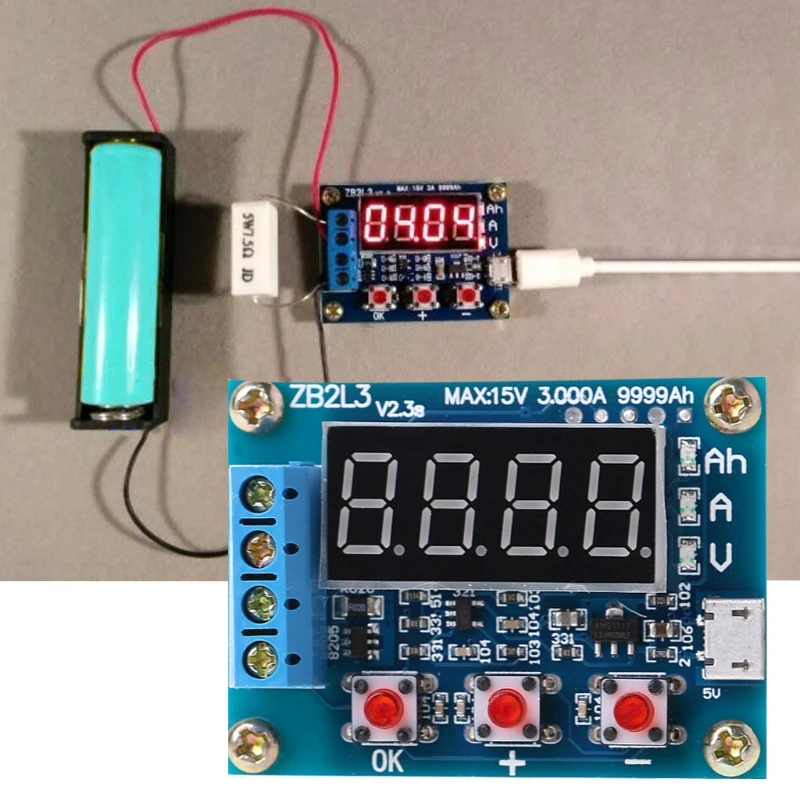

2. Подключите батарею для проверки положительного на положительный вход, отрицательный вход к отрицательному, не может быть изменен (с разворотом нагрузки может повредить цепь)! Нагрузка, подключенная к выходу положительного и отрицательного выхода, для работы через тестер блок питания micro USB (не доступен на рабочем столе или ноутбуке с питанием от USB), затем напряжение батареи.
3. Тест прямого запуска требуется только одно нажатие кнопки «ок», тестер может автоматически разработать соответствующее напряжение прерывания заряда батареи и начнет мигать после теста три раза. Необходимо разработать искусственное напряжение прерывания только в том случае, если отображение напряжения батареи осуществляется нажатием кнопок «+» или «-» для изменения отображения выходного напряжения, начиная с P, сзади на разрешение напряжения 0,1 V, настройка после нажатия кнопки «ОК» начать тестирование.
4. После начала тестирования тестер будет контролировать нагрузку электронного выключателя, данные теста показывают, что процесс выпустит Емкость (Ah), ток разрядки (A) И напряжение батареи (в) между колесом. Когда напряжение батареи достигает заданного напряжения отключения, контроль нагрузки выключает Отображение данных в тестере остается в емкости (Ач) и выше, и соответствующий индикатор мигает быстро вместе, теперь отображает фактическую емкость батареи, которая разрядится, о нажатии «ОК», чтобы завершить мигание, позволяет стабильный дисплей данных, Нажмите еще раз кнопку «ок», чтобы вернуться в режим включения, можно просто заменить тест батареи на следующий раздел...
Коды ошибок и их значения:
Err1: напряжение батареи выше 15 в
Err2: напряжение батареи ниже, чем выходное напряжение
Err3: батарея не может позволить себе слишком много сопротивления нагрузке или разрядке линии тока
Err4: перегрузки по току (ток превышает 3,1 а)
Примечание: Используйте сопротивление процесса разряда, резистивная нагрузка будет серьезно нагреваться, пожалуйста, обратите внимание на безопасность!
Это напряжение цепи для повышения точности измерений, специально разработанное смещение постоянного тока, когда терминал ничего не отображает, маленькое напряжение не влияет на фактическое измерение, если вы укорочите Входные клеммы (абсолютный 0 В), отобразится 0
