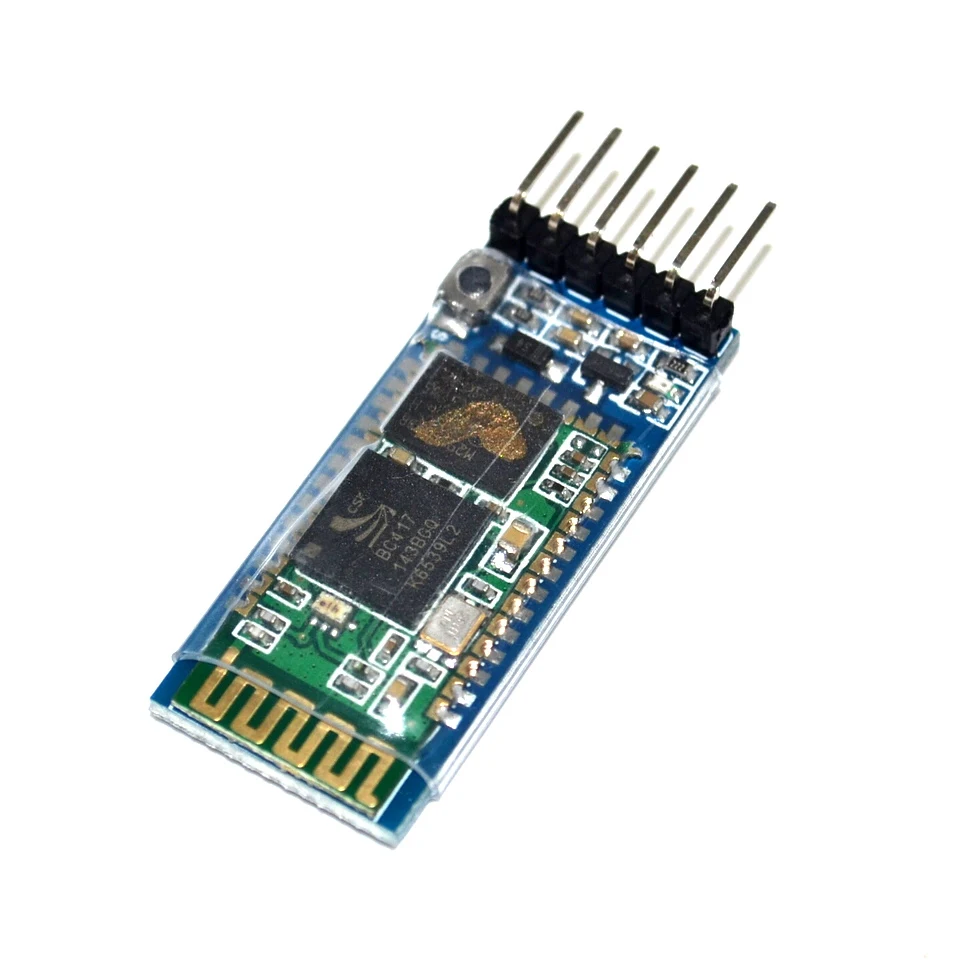

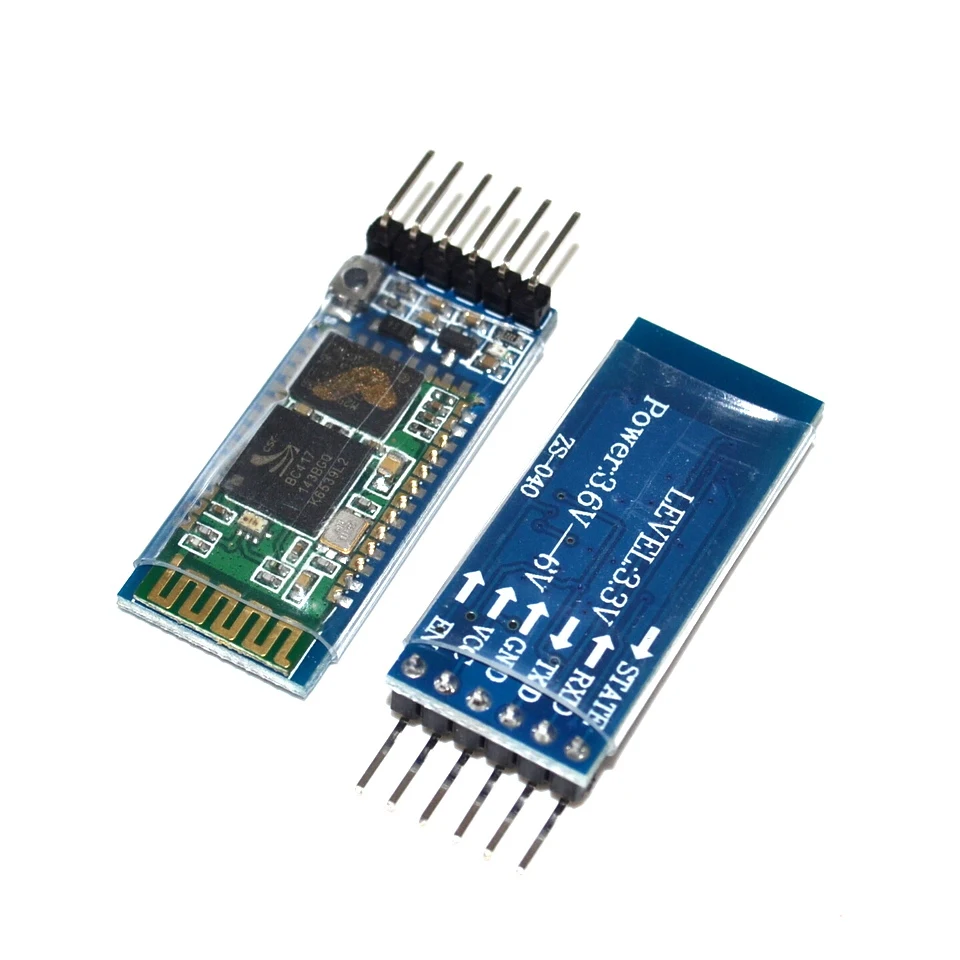

Модуль последовательного адаптера Bluetooth для одной группы микроконтроллер CSR

Модуль последовательного адаптера Bluetooth для одной группы микроконтроллер CSR

HC-06Основной, основной переключатель из интегрированного модуль Bluetooth с последовательным подключением из доступных инструкций, инструкции, чем HC-05, прост в использовании.(Напряжение питания 3,3 В ~ 3,6 В)

Хост:Используется для поиска с устройства, другие устройства не подлежат поиску. (С модулем Bluetooth с белыми пятнами)

Раб:Оборудование использовалось для поиска, вы не можете взять на себя инициативу по поиску других устройств.

После подключения мастера и раба эквивалентно использованию последовательной линии, на этот раз, независимо от мастера и работника, который является прозрачным режимом.

[Этот модуль может быть настроен на master или slave, master И slave pair может общаться между slave и от хост-машины или хоста

Не может общаться, от функции Bluetooth и компьютеров, мобильных телефонов и других сопряжений связи, по умолчанию является покупка раба]

[Примечание: HC-05 и 06 от хост-машины могут быть сопряжены друг с другом]

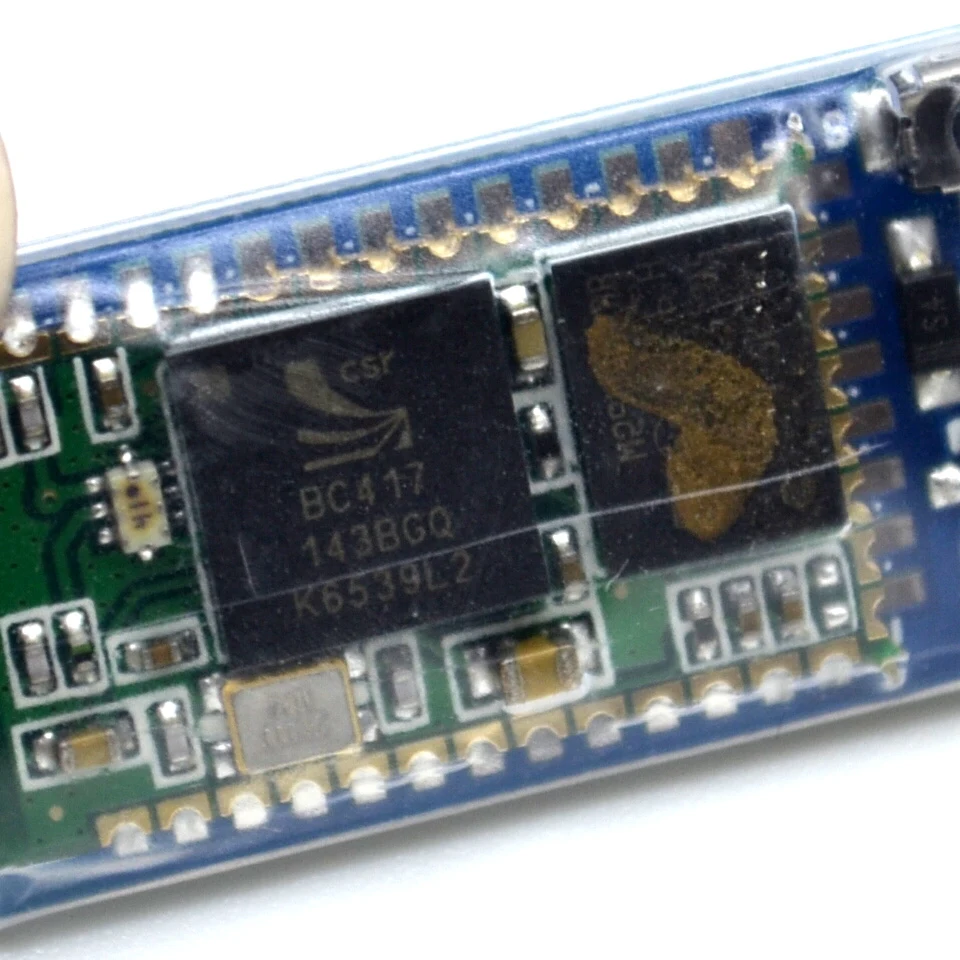

1, с использованием основного CSR Bluetooth чип, Bluetooth V2.0 протокол стандартов.

2. Напряжение питания модуля: 3,3 В ~ 3,6 В.

3. Параметры по умолчанию: 9600 бод, код сопряжения 1234, режим подчиненного.

4, размер основного модуля: 27 мм x 13 мм x 2 мм.

5. Рабочий ток:Сопряжение:30~40 мАСопряжение не завершено:2~8 мАКоммуникация:8 мА без спящего режима.

6. Расстояние связи: открытые условия под 10 м, нормальное использование окружающей среды около 8 м.

7, для навигационной системы GPS, системы считывания счетчиков, промышленные системы управления горнодобывающей площадки,С bluetooth-ноутбуком, компьютером и bluetooth-адаптером, КПК и другими устройствами.

8. Вы можете обновить беспроводной микроконтроллер STC и загрузить программу.

Модули есть два способа ввода команды AT

1: перед питанием модуля (также может), ключ установлен высоко (или выберите VCC), затем модуль включен. Светодиод мигает медленно (2 S один раз), модуль в состояние AT, скорость передачи данных 38400 фиксируется.

2: на модульном питании, когда клавишная ножка установлена на низком уровне (или выберите GND), светодиодная вспышка (1 S дважды), затем поставьте кнопочный ножной набор на высоком (или выберите VCC), модуль будет вводить команды, но светодиодная вспышка по-прежнему, в это время по умолчанию скорость передачи данных 9600 бод.

Компьютерная и SCM передача данных

На следующем рисунке USB-TTL рамка параметров для Гуанчжоу-подшипниковой рамы, недавно разработанные параметры HC-USB-P, Bluetooth продукты специально разработаны для HC мощный довод самолетов. Клиенты могут использовать этот параметр для изменения параметров модуля и тестирования, что значительно облегчает клиентам использование различных проблем, возникших во время модуля Bluetooth.

Особенности продукта:

1. Светодиодный контакт указывает на состояние подключения Bluetooth, выходной импульсный сигнал не указывает на подключение Bluetooth, высокий выход указывает на то, что Bluetooth подключен и открыт порты

2, напряжение источника питания 3,3 В, при непарном токе около 30 мА, после пары около 8 мА, абсолютное отсутствие обратной мощности! Абсолютное ограничение мощности превышает 4,2 В!

3, уровень интерфейса 3,3 В, может быть непосредственно подключен к различным SCM (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 ВЛучший резистор 1 K в серии с модулем сноваПрямое соединение, не может пройти без MAX232 MAX232!

4, откройте для эффективного расстояния 10 метров, более 10 метров, но не делайте этого, чтобы обеспечить качество расстояния соединения

5, после пары, когда используется полнодуплексный последовательный порт, без необходимости знать какой-либо протокол Bluetooth, но поддерживает только 8 бит данных, 1 стоп бит, без четности формата связи, который является наиболее распространенной формой общения, не поддерживает другие форматы.

6. Настройте соединение Bluetooth, если не поддерживает настройку скорости передачи данных, имя по командам AT, пароль сопряжения, настройки параметров энергосбережения. После подключения Bluetooth автоматически переключается в прозрачный режим

7, малый размер (2,7 см * 1,3 см), Заводское производство чипов, гарантия качества.

ПК, Bluetooth хост, большинство Bluetooth телефонов, КПК, PSP и других интеллектуальных терминалов 8, ссылка от машины, от функции с различными Bluetooth-совместимыми соединениями между рабами не может быть сопряжен

ATНабор инструкций

HC-05Встроенный модуль Bluetooth с последовательным подключением (далее-модули) имеет два режима работы: ответ командыРежим и автоматический режим подключения, в автоматическом режиме подключения модуль можно разделить на основной (Мастер), От (Раб)И loopback (Петля на спине) Три функции. Когда модуль автоматически подключается к режиму работы автоматически в соответствии с предварительной установкойСпособ передачи данных; Когда модуль находится в режиме ответа команды, можно выполнить все следующиеATКоманда, пользователь можетОтправка на различные модулиATКоманда, параметры управления для набора модулей или команды управления отпуском. Контролируя модуль внешних контактов(PIO11) Входной уровень может быть достигнут динамического преобразователя модуля.

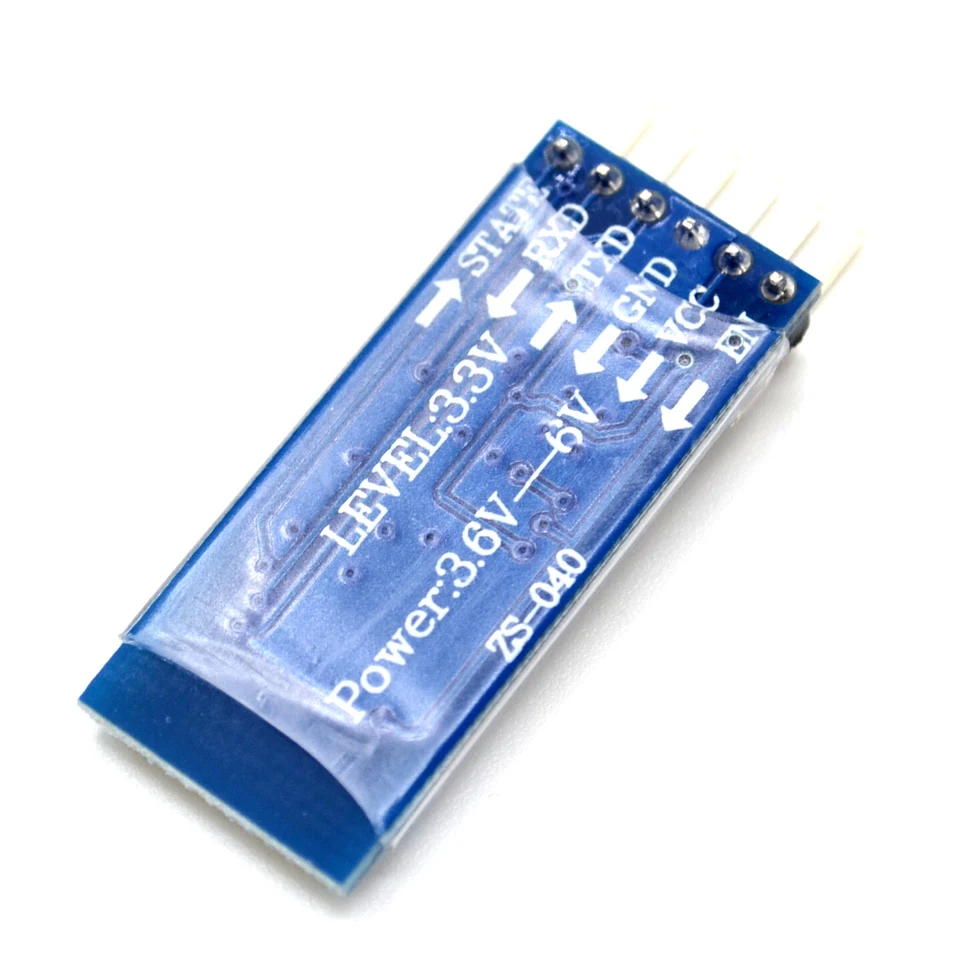

Модуль последовательного порта используется для определения:

1,PIO8ПодключениеСветодиодУказывая статус модуля, после того, как модуль питания мигает различные состояния в различных интервалах.

2,PIO9ПодключениеСветодиодУказывающий успешный модуль подключения, соединение последовательного порта Bluetooth после успешного соответствия,СветодиодДлинный яркий.

3,PIO11State switch module feet high-U003e ATУправление командной реакцией, низкий или плавающий-U003eBluetooth обычная работаДля состояния.

4В модуле с схемой сброса, повторно включите, чтобы завершить сброс.

Модуль на основе процедуры установки:

1,PIO11 былУстановите высоту, затем модуль питания.

2, После включения модуля питания вATСостояние ответа команды.

3Гипертерминал или другой серийный инструмент, установите скорость передачи данных38400Бит данных8Биты, стоп-Биты1Биты, нет четности,Нет управления потоком.

4, Серийный отправка символов"AT + ROLE = 1 \ r \ n"Удачный возврат\ "Ок \ r \ n \", Среди них\ R \ nВозвратная линия перевозки.

5,ПиоУстановка низкого, повторного питания, модуля на основе модуля, автоматический поиск из модуля для создания соединения.
