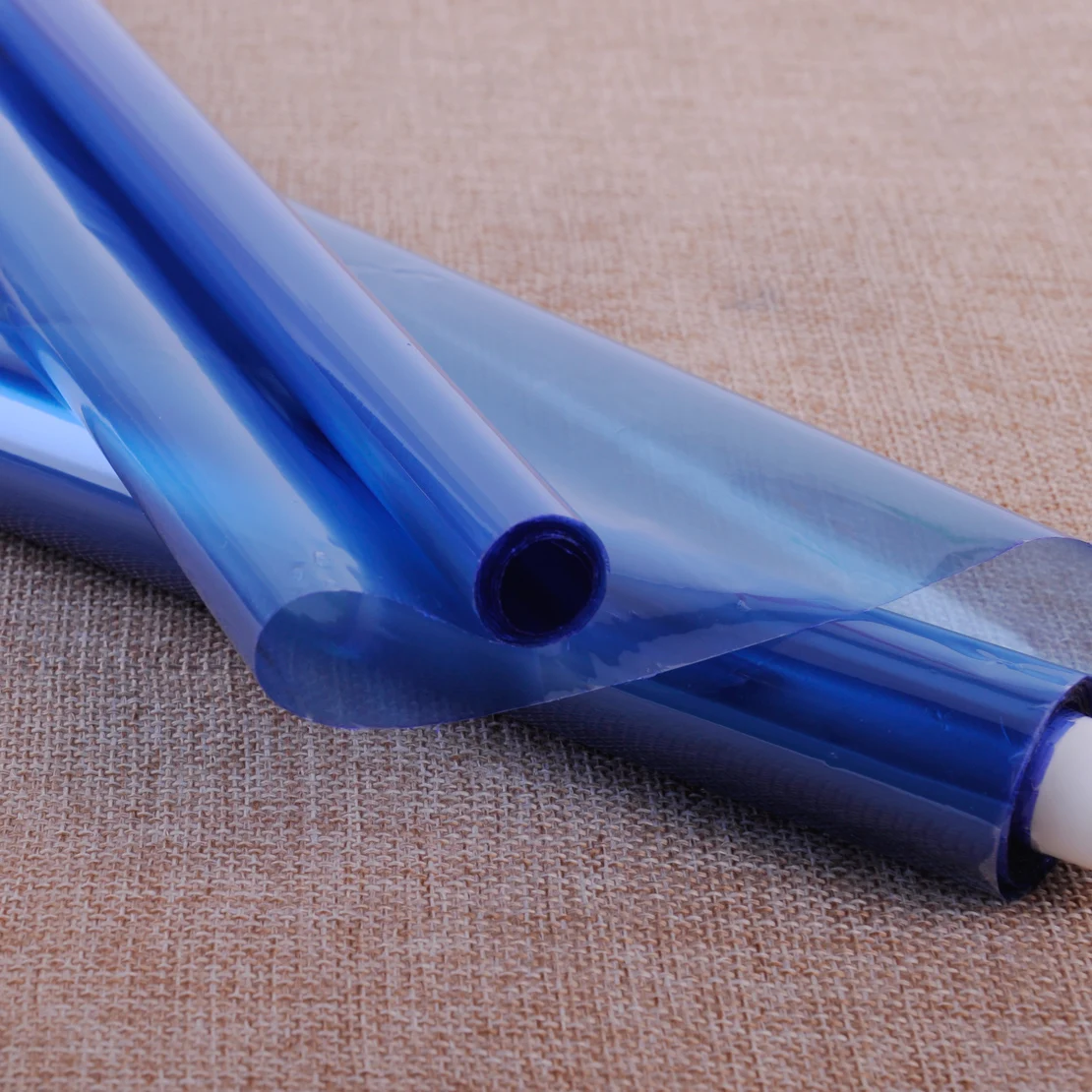

Высокое качество 5 м x 30 см печатная плата портативная фоточувствительная сухая

Высокое качество 5 м x 30 см печатная плата портативная фоточувствительная сухая

30477

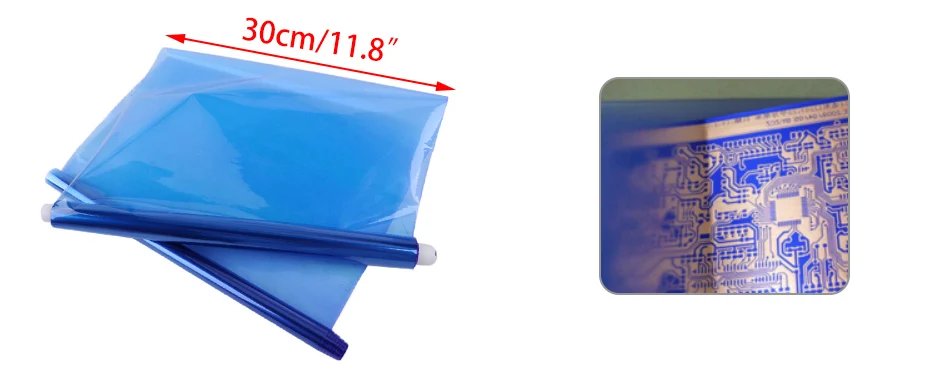

Размер продукта:

Характеристика:

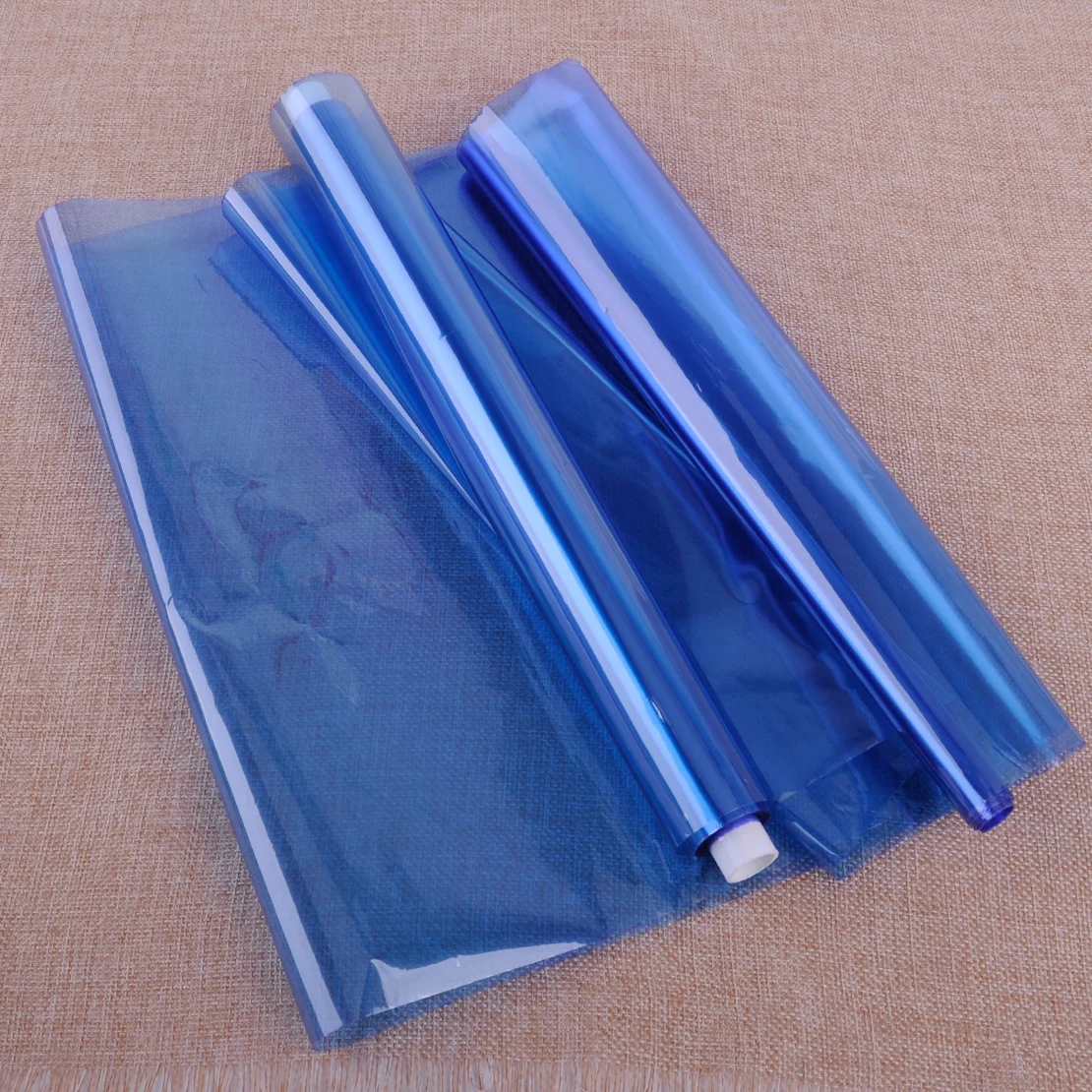

Фотографическая пленка, также известная как сухая пленка, используется для изготовления печатной платы, наклеивается поверх печатной платы, она станет чувствительной печатной платой.

1) 100% новые и высококачественные.

2) Высокое разрешение, четкость изображения после экспозиции.

3) Отличная Крышка отверстия и способность анти-покрытия.

4) Отличное сцепление практически со всеми поверхностями.

5) Передняя панель очень чистая после разработки.

6) можно использовать в самых обычных растворах, без морщин, без обесцвечивания.

Рабочие шаги:

1) измельчение CCL, это просто, с помощью лучшей полированной чистой воды матовой бумаги на линии.

2) снятие пленки, фотографическая пленка зажатая между двумя слоями пленки, первая сторона может использовать прозрачную ленту разорванную, попробуйте несколько на линии.

3) а затем фольга, медные ламинаты могут выглядеть немного чище, наклеены, старайтесь не иметь пузырьков.

4) Хорошая паста мембраны используются прессы, не слишком горячий, около 100 градусов от фиксации.

5) пленка для печатной платы, рекомендуется использовать пленку, штраф может достигать наивысшей степени точности, если вы не попросите бумагу напечатать ее с помощью серной кислоты.

6) печатная схема на фотографической пластине (Примечание: сухая пленка отрицательная, поэтому, чтобы подчеркнуть печать, которую мы обычно используем фотографическую пластину напротив) С обычными энергосберегающими лампами 10 или около того, если есть машина для экспозиции 1 минуты на линии, солнце не пробовал, Это должно быть 30 секунд-60 секунд, процесс экспозиции, очевидно, так как светочувствительная пленка изменит цвет при воздействии на светильник, светильник становится темно-синим. Вы легко увидите, что на плате появится схема.

7) разработка и разрыв защитной пленки на передней панели, в разработчик (разработчик согласно 1:100,10 г всего 1 л воды), чтобы использоваться при разработке немного более твердой палки ватной доски.

8) травление, это само собой разумеется (Защита окружающей среды от травления хлорида железа, соляная кислота + перекись водорода и т. д.) рекомендуется магазин по травлению окружающей среды, быстрой, чистой, без запаха.

9) после хорошего травления CCL, зачистки, из пленки, полированной на 1:60 или 70, доска пузырится через несколько минут.

10) после завершения доска, очень довольно хорошее, плотный межстрочный интервал 0,1 мм, ширина 0,1 мм, 0,1 мм линии знаем, несмотря на то, что это очень легко сделать, но не 0,1 линий и 0,1 межстрочный интервал сухой пленки может легко сделать это.
