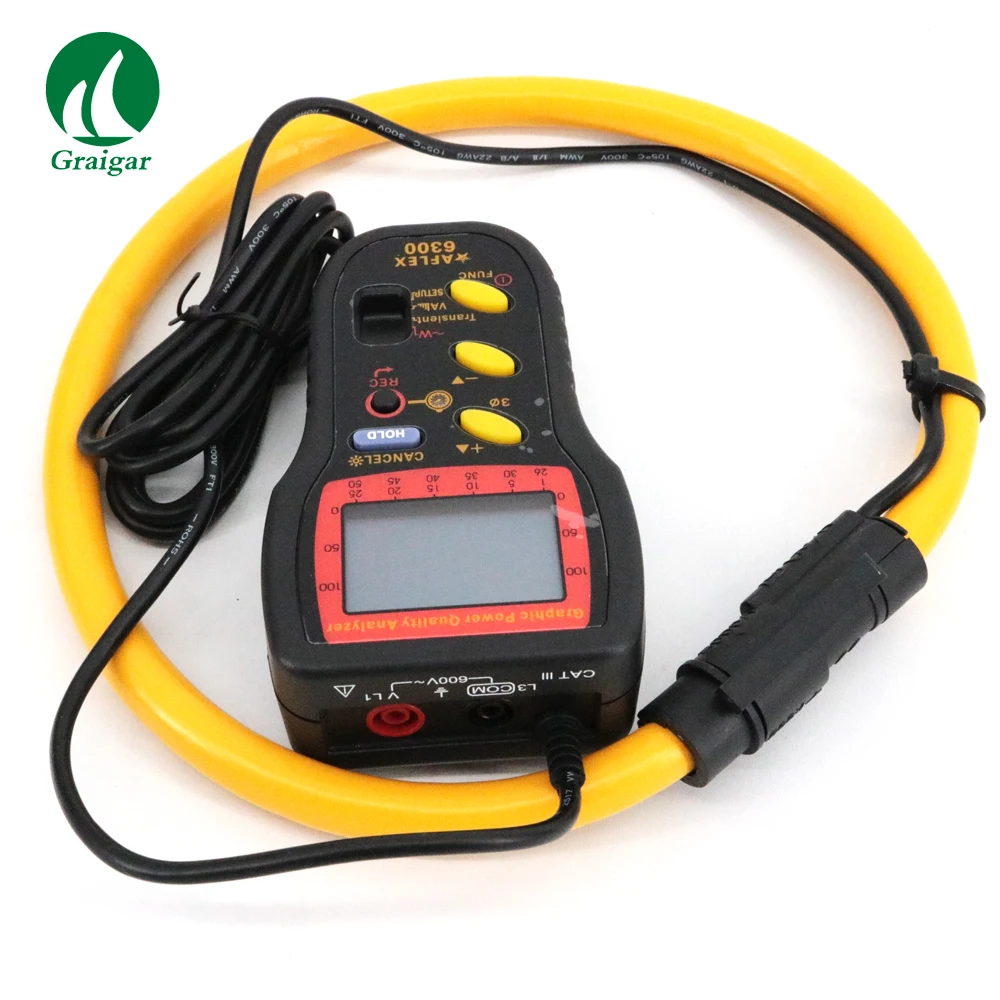

TES AFLEX-6300 Графический Анализатор качества мощности гармонический анализ

TES AFLEX-6300 Графический Анализатор качества мощности гармонический анализ

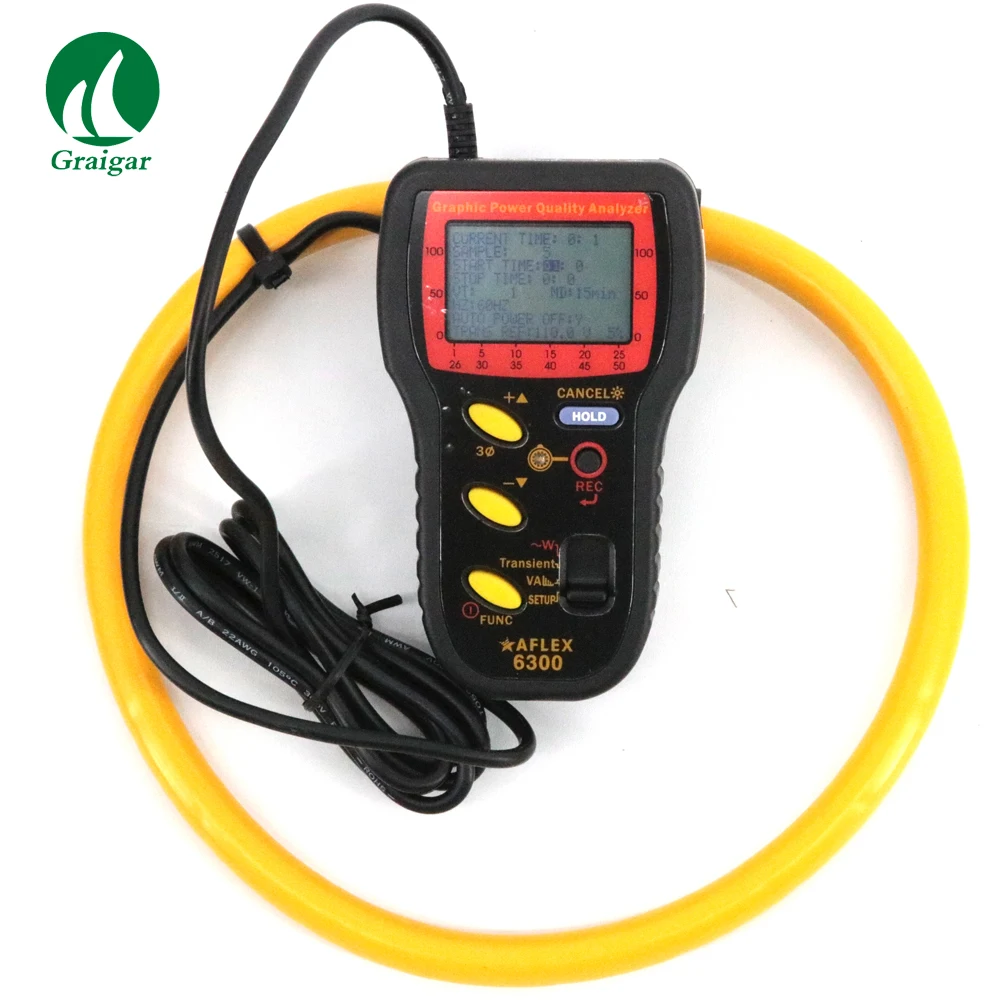

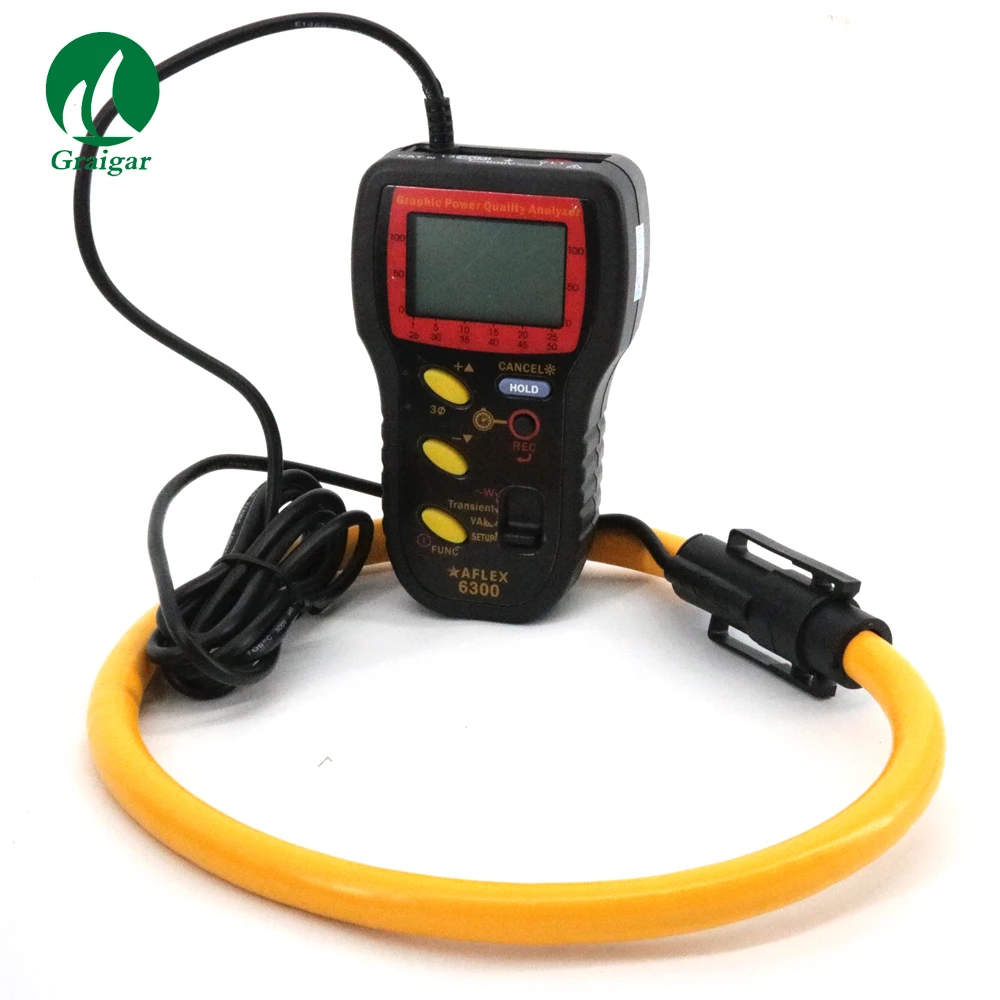

TES AFLEX-6300 Анализатор качества графической мощности

И истинное измерение RMS

Особенности продукта:

-Отображение перекрытого напряжения и формы тока

-Максимальный спрос (MD в Вт, кВт, МВт) с программируемым сроком

-Анализ гармоник (V и I) до 50-го заказа

-Отображение 25 гармоник в одном экране с формой волны

-Отображение формы волны с пиковыми значениями (512 образцов/периода), Datalogging 32, 64, 128 или 256 точек/циклов

-Анализ общего искажения гармоник (% THD-F)

-Графический Phasor схема

-Программируемые показатели PT (от 1 до 3000)

-Захват 128 переходных событий (время + циклы + неисправности) с программируемым порогом (%), также можно просмотреть в ЖК-дисплее

-50000 записей с программируемым интервалом (от 1 до 6000 секунд)

-Вывод сигнала, параметров мощности и 50 гармонических сигналов по команде.

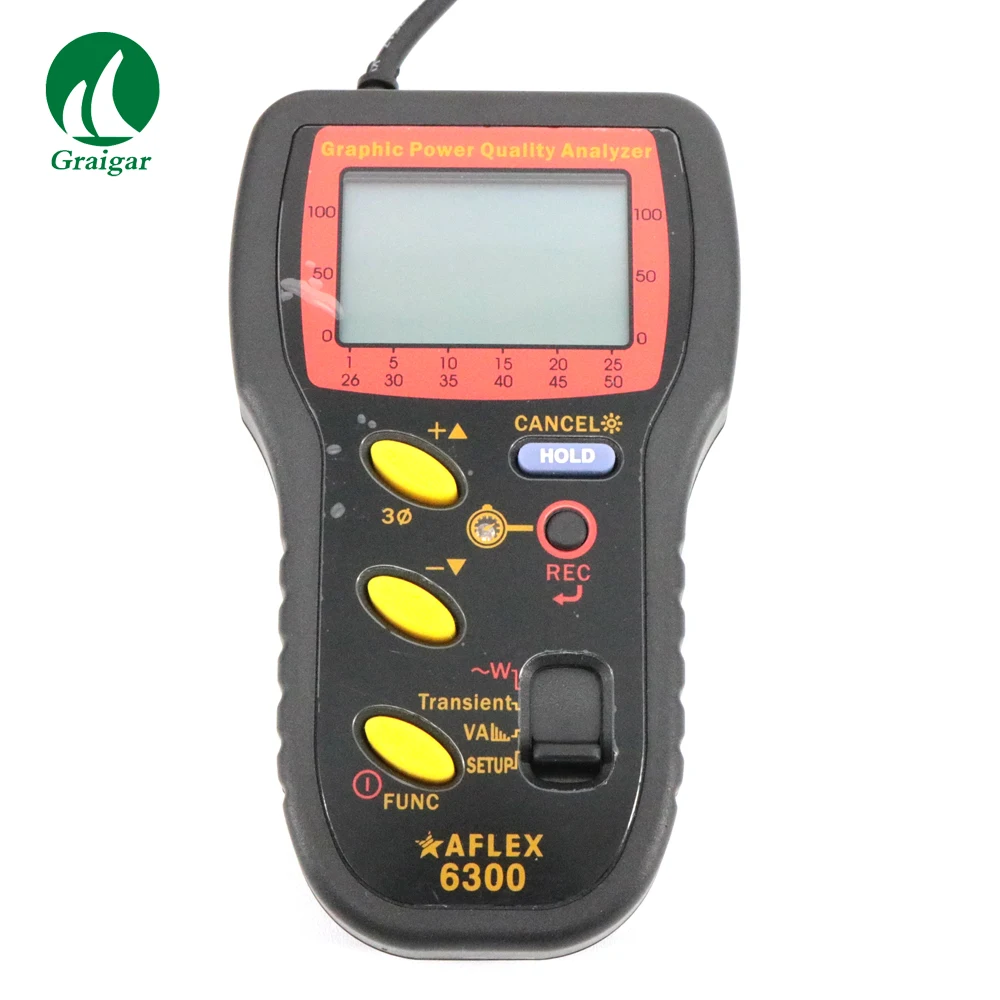

-Большой матричный ЖК-дисплей с подсветкой

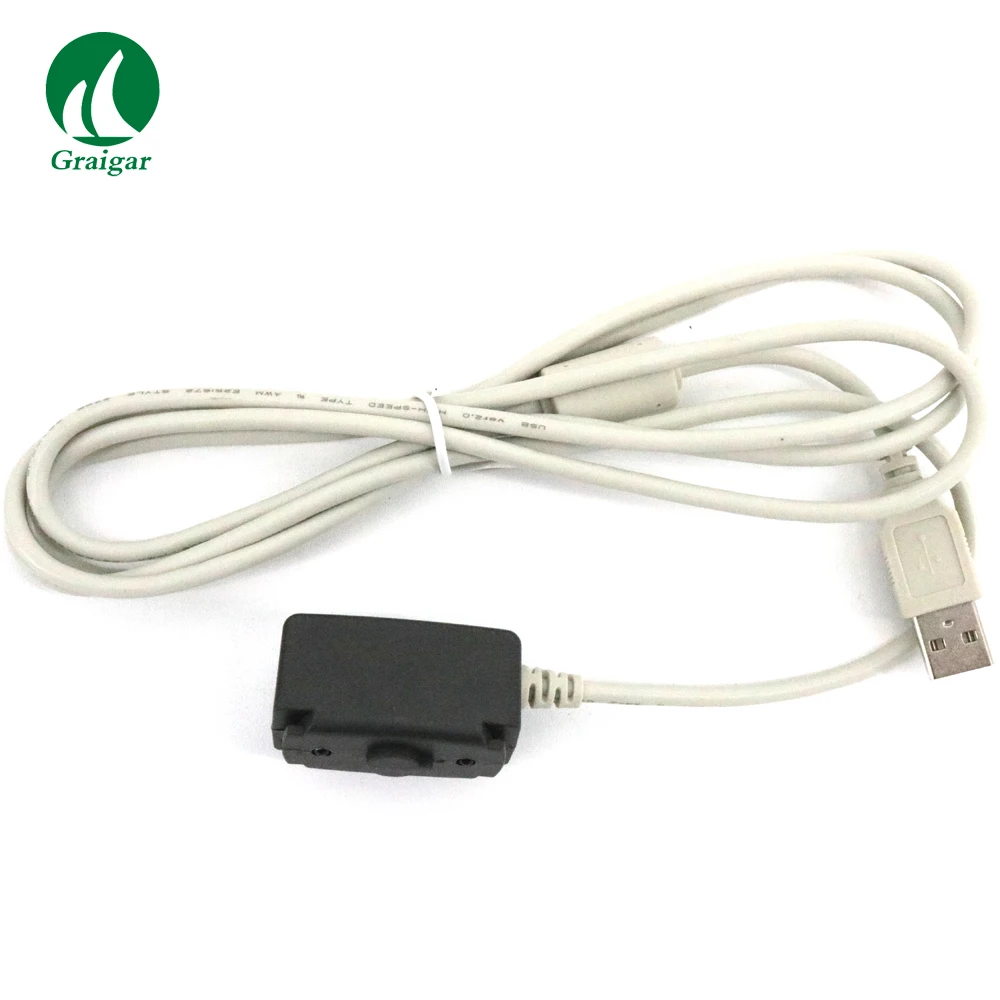

-Оптический изолированный RS-232C интерфейс

-Интеллектуальное управление данными для экономии заряда батареи для долгосрочного мониторинга

-Встроенные часы календаря для регистрации данных

Характеристики:

AC Ватт (45 ~ 65 Гц, PF 0,5 до 1, CT = 1)

Диапазон

Разрешение

Точность показаний

100,0-999,9 Вт

0,1 Вт

2% 8 dgts

1,000-9,999 кВт

0,001 кВт

2% 8 dgts

10,00-99,99 кВт

0,01 КВТ

2% 8 dgts

100,0-999,9 кВт

0,1 кВт

2% 8 dgts

1000 - 9999KW

1 кВт

2% 8 dgts

Переменный ток (45 ~ 65 Гц, истинный RMS)

Диапазон

Диапазон

Разрешение

Точность показаний

30 - 300 А

0,00-300 A

0,1 А

1% допустимого диапазона 8 цифр

300-999,9 А

100,0-999,9 А

0,1 А

1% допустимого диапазона 8 цифр

1000 - 3000 А

1000 - 3000 А

1 A

1% допустимого диапазона 8 цифр

Гармоники ACA в % и величине (от 1 до 50 заказов)

Диапазон

Разрешение

Точность в %

Разрешение

Точность в размере

10,0-300 A

0,1%

1.0%

0,1 А

1.0% диапазона 0.8A

1000 - 3000 А

0,1%

1.0%

1 A

1.0% диапазона 3 A

Коэффициент мощности (ПФ)

Диапазон

Разрешение

Точность показаний

0,00-1,00

0,01

1,5% 8 цифр

Гармоника напряжения переменного тока в % и величине (от 1 до 50-го заказа)

Диапазон

Разрешение

Точность в %

Разрешение

Точность в размере

50 - 600 в

0,1%

0.5%

0,1 в

0,5% 0,5 V

Фазовый угол ()

Диапазон

Разрешение

Точность показаний

-От 180 до 180 (от 0 до 360)

0,1

1% 2 знака после запятой

Напряжение переменного тока (45 ~ 65 Гц, True RMS)

Диапазон

Разрешение

Точность показаний

3 V - 600 V

0,1 в

0,5% 5 цифр

Общее искажение гармоник (% THD-F, от 1 до 50 заказов)

Диапазон

Разрешение

Точность показаний

0,0-999,9%

0,1%

0,5% 5 цифр

Общая Спецификация:

Размер проводника

150 мм (прибл.)

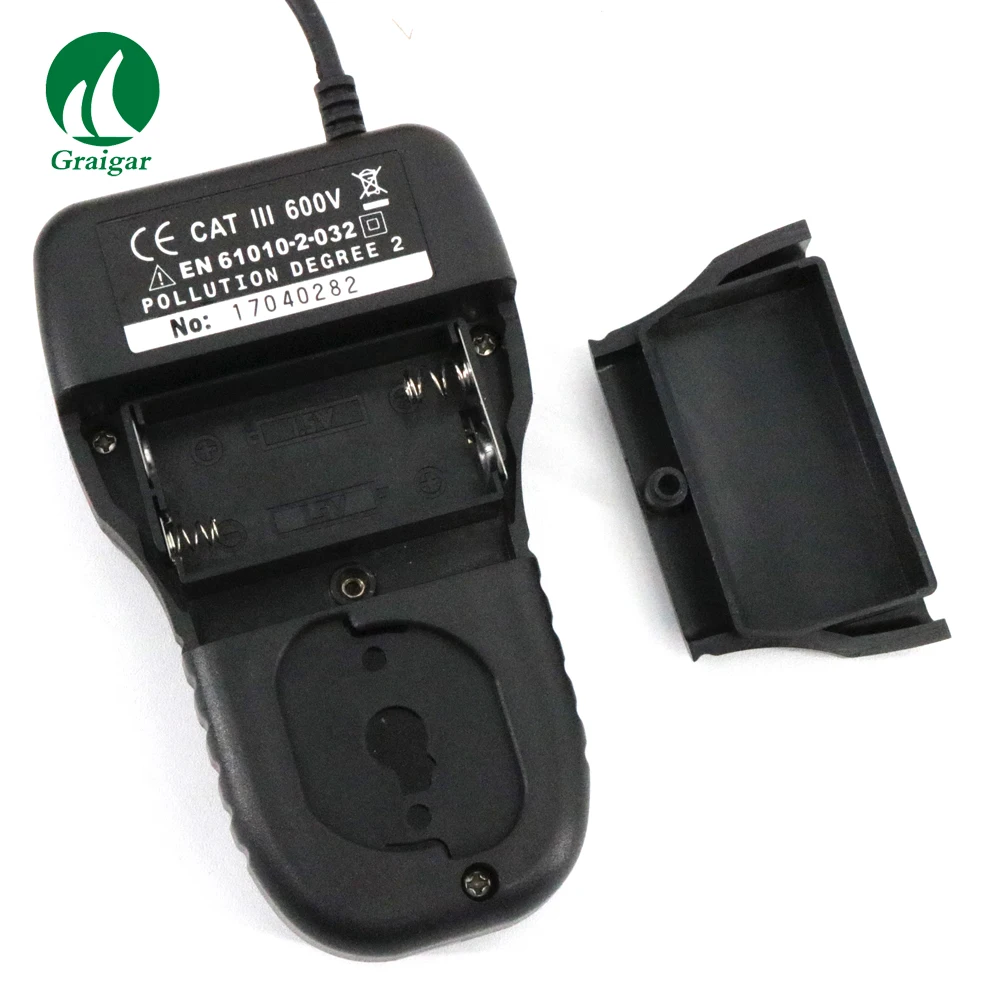

Тип батареи

1,5 V SUM-3*2

Дисплей

128*64 точечная матрица

Энергопотребление

10 мА (прибл.)

Авто-Мощность-офф

15 минут

Частота обновления ЖК-дисплея

2 раза/сек

Размеры

130 мм (Д) * 80 мм (Ш) * 43 мм (В), 5,1 "(Д) * 3,1" (Ш) * 1,7 "(В)

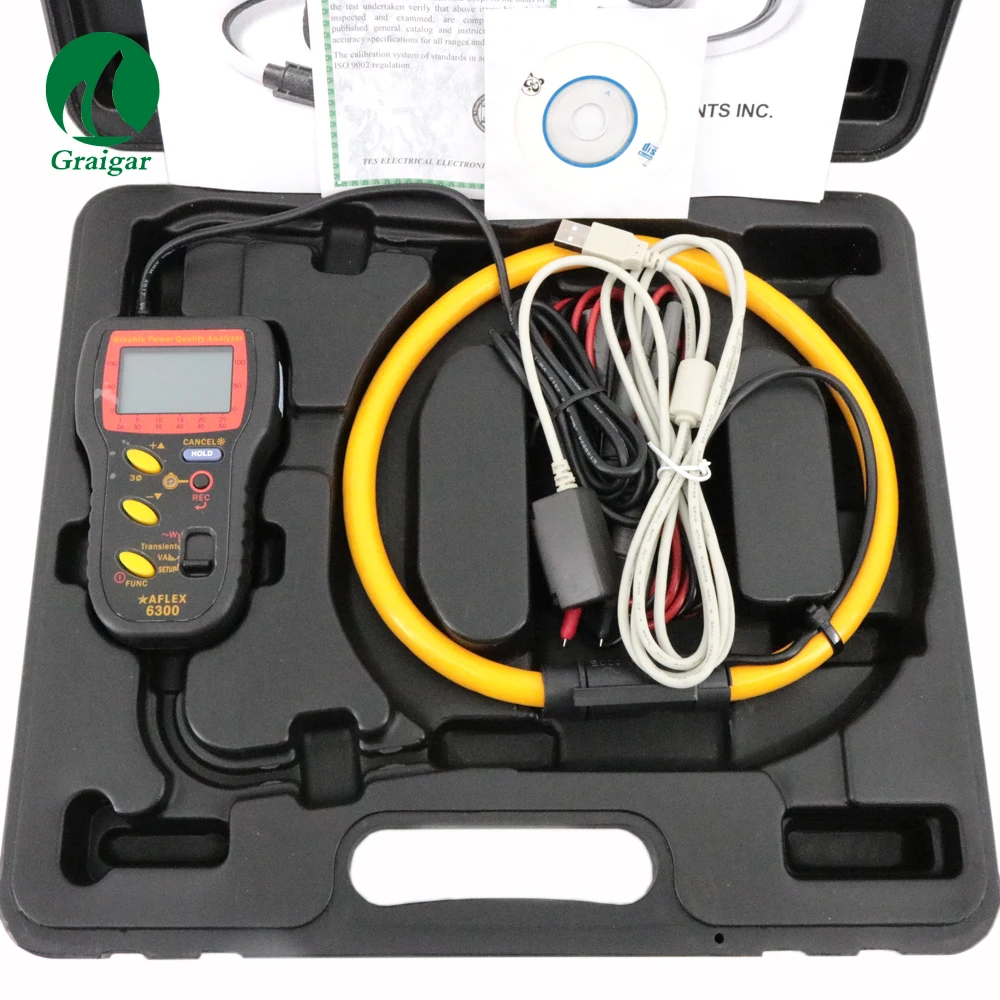

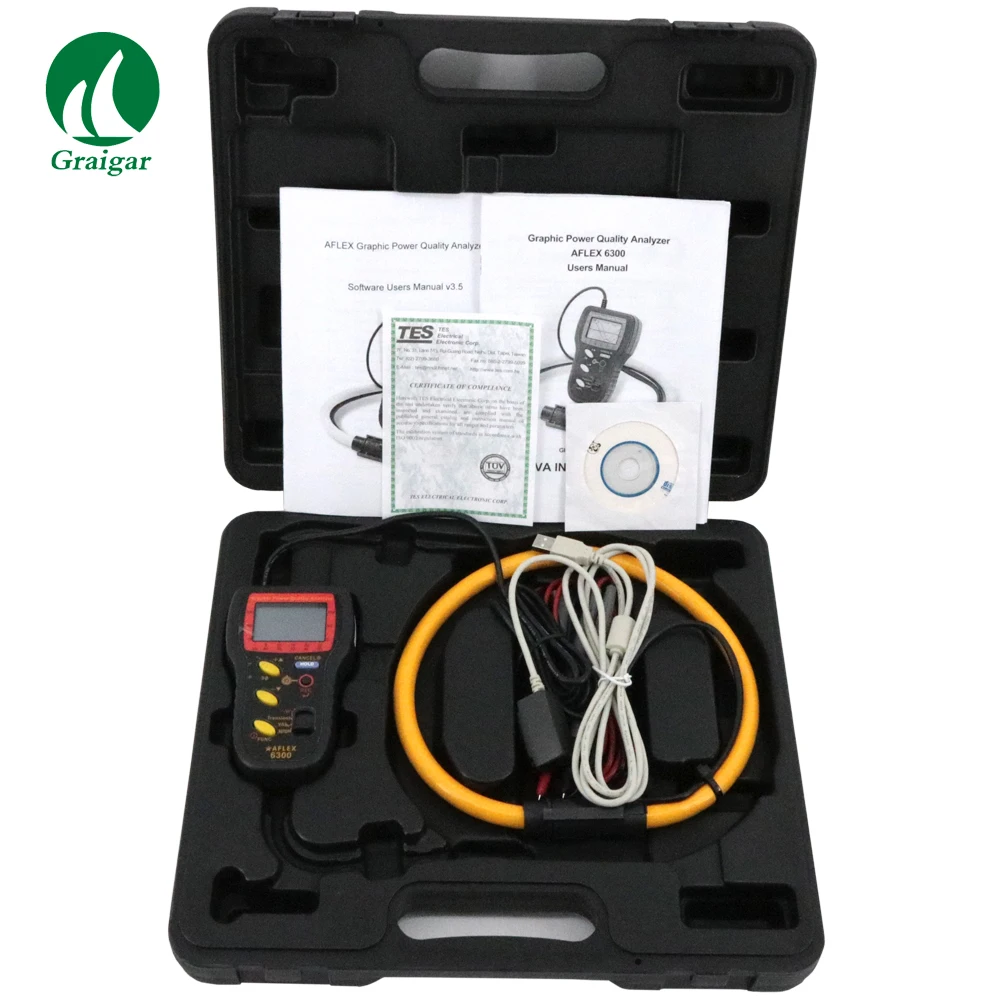

Аксессуары

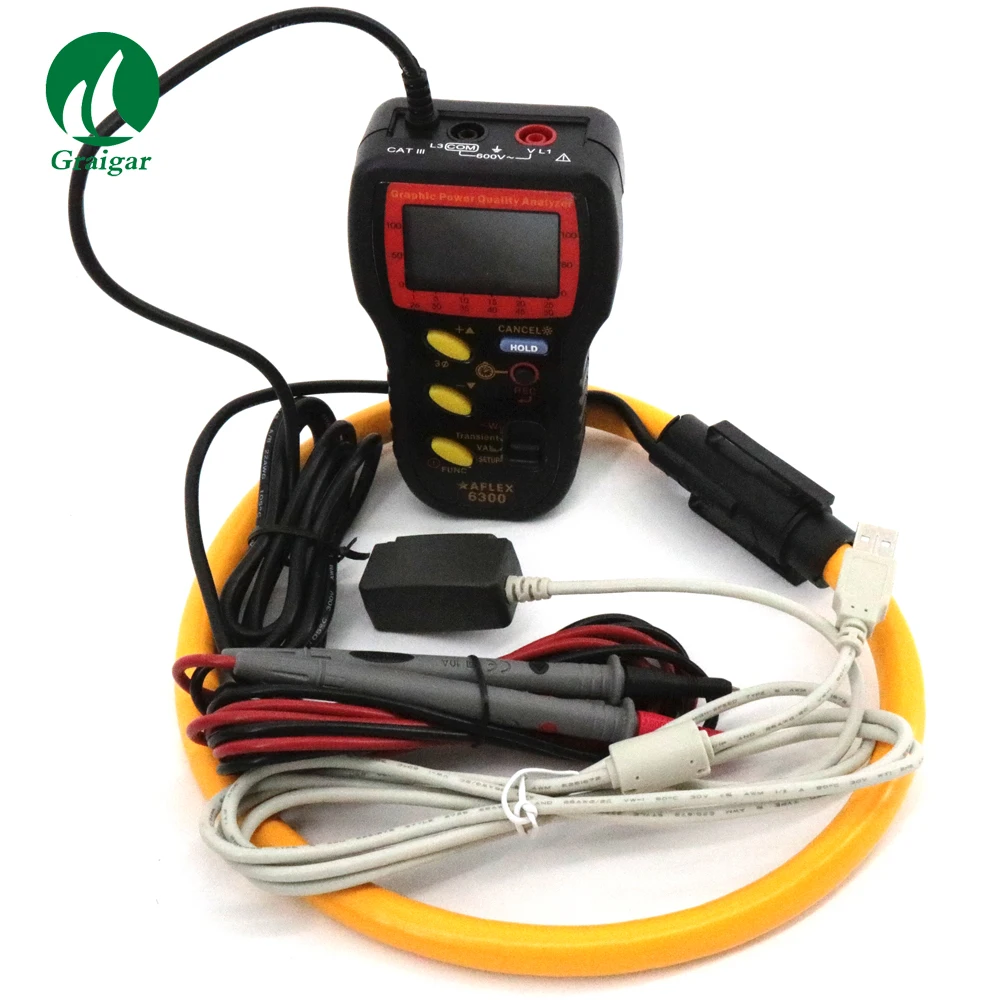

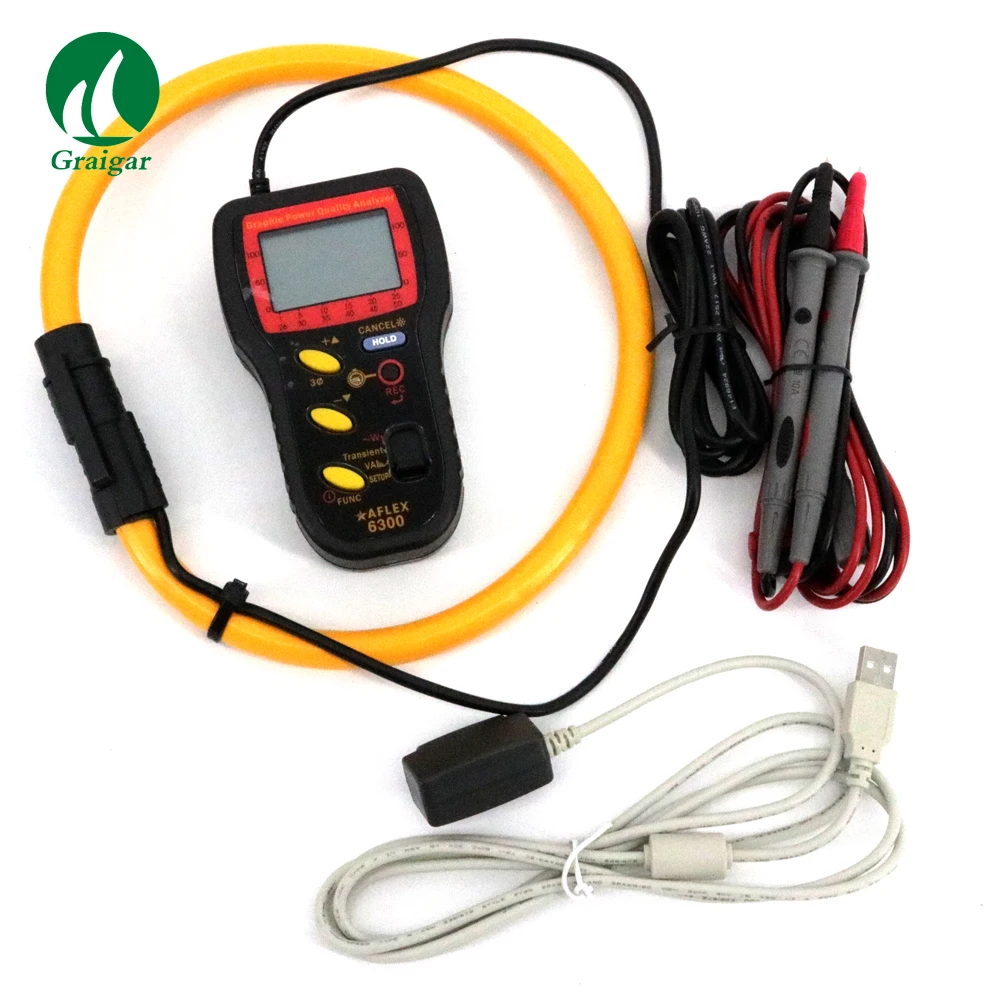

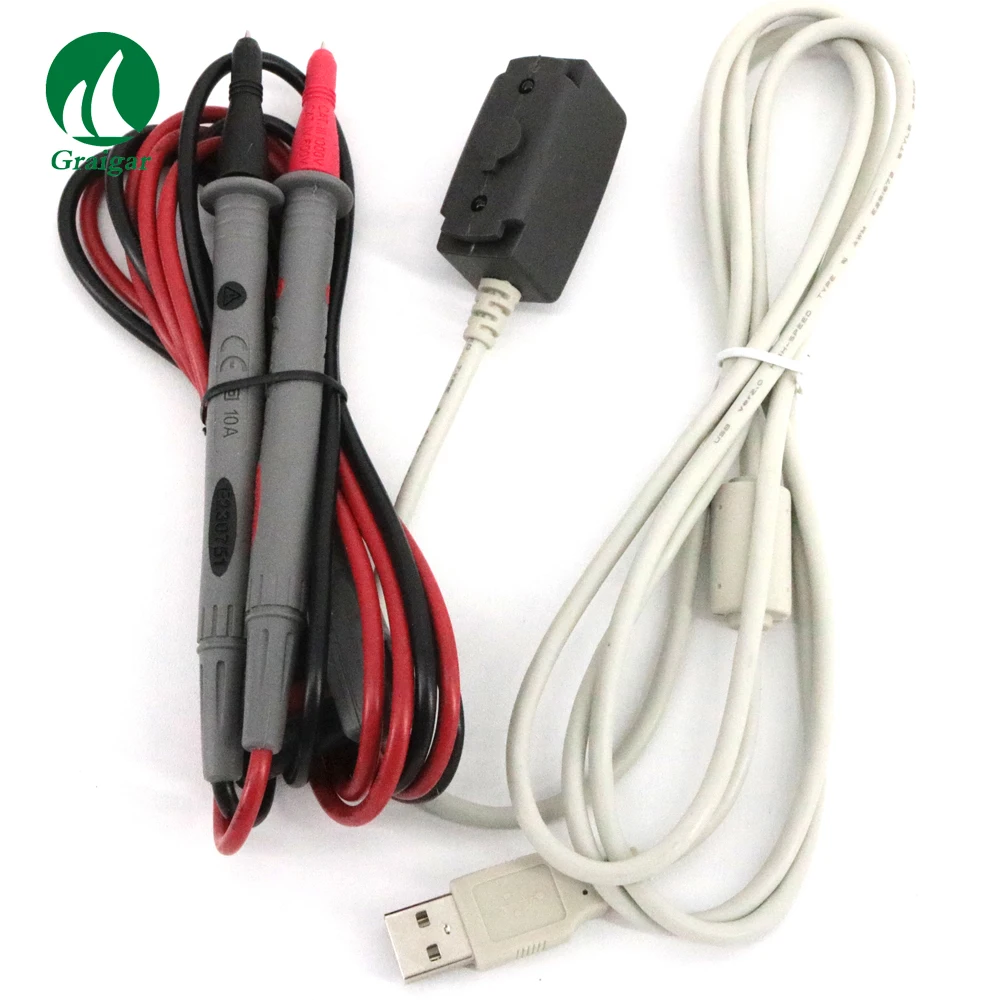

Тестовый свинец * 1 пара, руководство пользователя * 1

Номер образца/периода

512 ( V & A ), 256 (W)

Рабочая температура

-10 Cto 50 C

Рабочая влажность

<85% относительной влажности

Температура хранения

-20 C до 60 C

Влажность хранения

<75% относительной влажности

Вес

450 г
