Деревообрабатывающий станок для Ласточкин хвост шаблон nc ласточкин прямой tenon die

Деревообрабатывающий ласточкин хвост tenon шаблон машины, nc ласточкин хвост прямой тенон, мебель Фабрика деревянных работников DIY Инструменты Храктеристика устройства классификация:

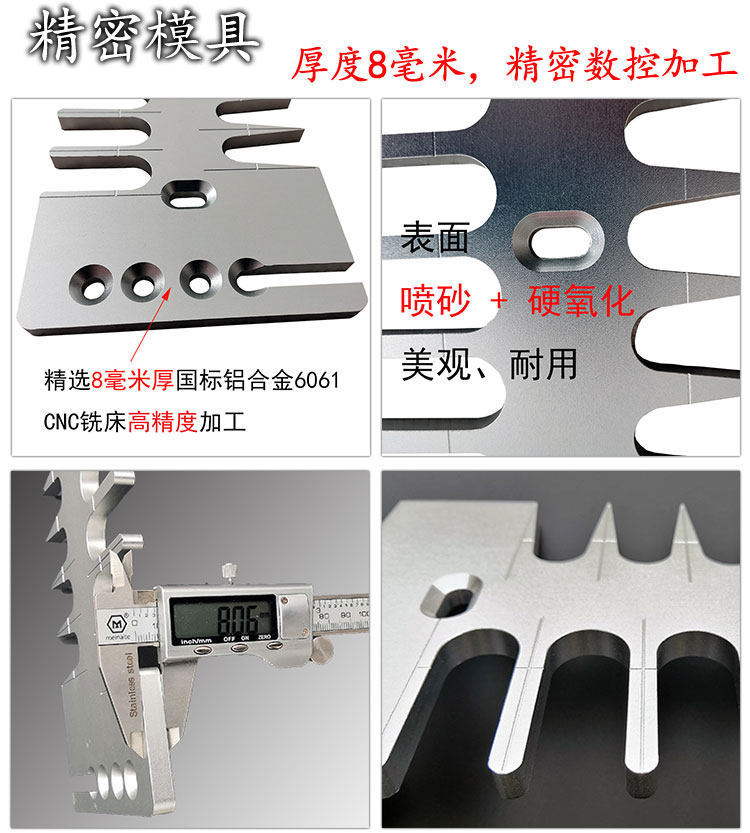

MJ1: 12 дюймов 1/2 ''полупрозрачная форма + нож ласточкин хвост MJ2: 24 дюйма 1/2 ''полупрозрачная форма + нож ласточкин хвост MJ3: 12 дюймов 1/2 "полный прозрачный набор (включая аксессуары) MJ4: 12 дюймов 1 "полный прозрачный набор (включая аксессуары) MJ5: 24 дюйма 1/2 "полный прозрачный набор (включая аксессуары) MJ6: 24 дюйма 1 "полный прозрачный набор (включая аксессуары) MJ7: 12-дюймовые в виде пчелиных сот специальный набор (в том числе аксессуары продаются отдельно) MJ8: 24 дюймов в виде пчелиных сот специальный набор (в том числе аксессуары продаются отдельно) MJ9: 12 дюймов 5/16 "полный прозрачный набор (включая аксессуары) MJ10: 24 дюйма 5/16 "полный прозрачный набор (включая аксессуары) Объем упаковки: длина * ширина * высота = 75 см * 18 см * 10 см Деревообрабатывающий полупроницаемый шаблон ласточкин хвост, изготовленный из алюминиевого сплава. Материал, используемый производителем, очень толстый. Длина шаблона составляет 12 дюймов (около 430 мм) и 24 дюйма (около 860 мм). Каждый шаблон и ласточкин хвост нож доступны в трех размерах: 7/16 дюймов (около 11,2 миллиметров), 1/2 дюйма (около 12,7 миллиметров), и 9/16 дюйма (около 14,3 миллиметров). То есть: ширина зубцов и паза шаблона составляет 7/16 ', 1/2', 9/16 '! (У нас также есть 15 и 18 дюймовые шаблоны и фрезы, если нам нужны другие размеры, чтобы связаться со службой поддержки клиентов) 1/2 дюйма полный шаблон подходящего инструмента 1/2*13,5*7 ° 1/2*10,3 1/2*5/8*14 ° 1/2*1/2 Параметр фрезы = диаметр хвостовика * Ширина кромки ножа * Угол 1 дюйм полный шаблон подходящего инструмента 1/2*1*11 ° 1/2*1/2 1/2*1*14 ° 1/2*1/2 Параметр фрезы = диаметр хвостовика * Ширина кромки ножа * Угол Полностью прозрачный шаблон аксессуары 1 дюйм втулка стандартного размера 3/4 дюймов втулка стандартного размера 5/8 дюймов втулка стандартного размера Втулка гайка Втулки соединения кольцо Параметры продукта: 12 дюймовый шаблон: 435 (длина) * 68 см (ширина) * 6,7 мм (толщина); Обрабатываемая длина: 30-300 мм 24 дюйма шаблон: 740 (длина) * 68 (ширина) * 6,7 (толщина) мм; Обрабатываемая длина: 30-600 мм Три модели шаблонов и подходящих ножей ласточкин хвост:Три разных размера полупрозрачных ласточков могут быть произведены Шаблон лазерной резки с ЧПУ: все модели обновлены до шаблона с ЧПУ Полностью прозрачный шаблон может быть обработан: полнопроходной ласточкин хвост, полупрозрачный ласточкин хвост, прямой тенон. Полупрозрачные шаблоны можно обрабатывать только: полупрозрачные ласточки. Полностью проникающий шаблон может быть обработан: полностью проникающий ласточкин хвост, полупроникающий ласточкин хвост, прямой тенон; Полупроницаемый шаблон можно обрабатывать только: полупроницаемый ласточкин хвост. Волновой фрезерный инструмент: 1/4*1/2*15 подходит только для полупроницаемого шаблона 1/2, и качество лучше, чем у оригинальной фабрики! Лиственных пород, таких как красный дуб и черный орех, можно Измельчить! 9/16 и 7/16 swallowtail ножи производятся только на оригинальной фабрике, и нет волны или другого бренда! Втулка вала должна быть прикручена к соединительному кольцу рукава, а затем установлена на шасси бакелитовый фрезерный станок для использования. См. Таблицу ниже. Если в таблице нет бакелитовый фрезерный станок, вы можете проконсультироваться со службой поддержки клиентов для проверки соответствия.

Бренд

Дунчэн

Окр

Makita

Широкое

Kufi

Отличная

Ao бен

Гоцян

Картон

Ruiqi

Модель

MR-FF-12

MR-FF-12

M3600B

R5-12

M1R-DS-06

1316-1

AT3311B

R12A

CT-3

3912BS

MR-FF02-12

MR-FF02-12

3612

R8-12

M1R-DSS-12

1324

MR-FF04-12

MR-FF04-12

3612C

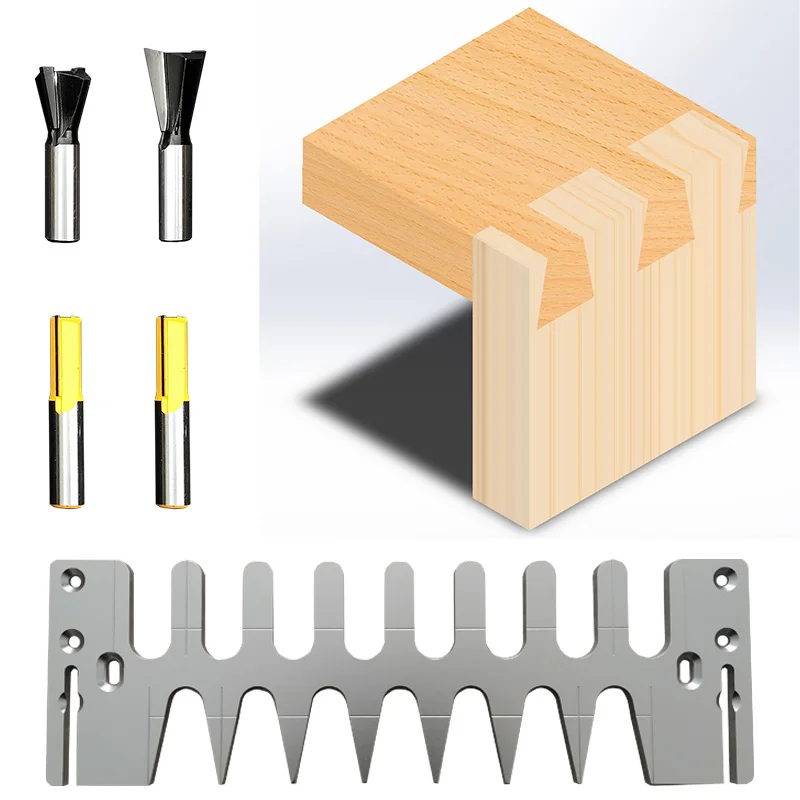

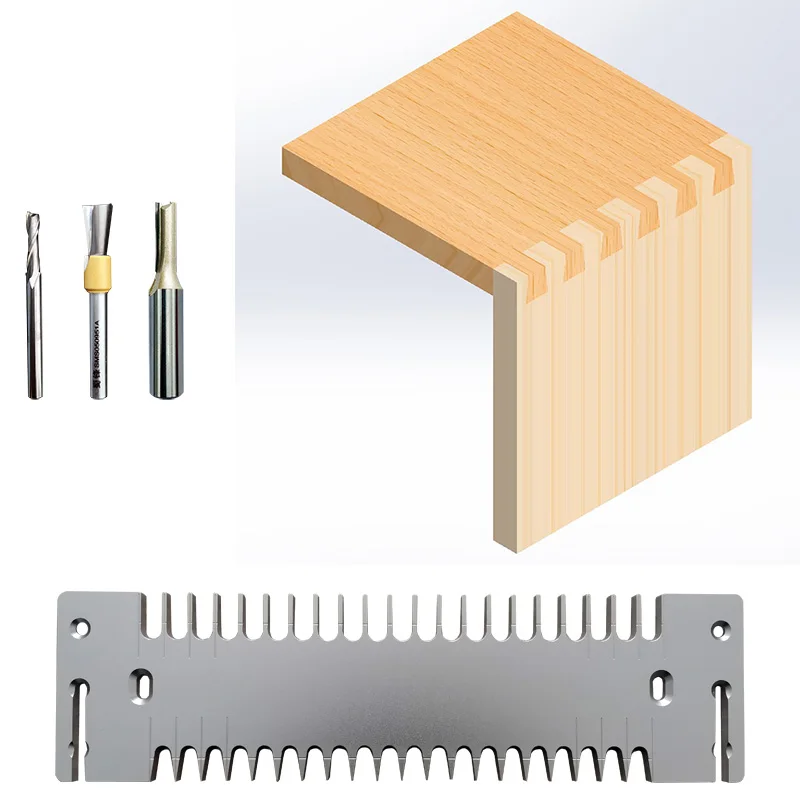

Фотографии эффекта после обработки: A: полупроницаемая диаграмма сухожилия ласточкин хвост; B: полнопроницаемая диаграмма сухожилия ласточкин хвост; C: прямая иллюстрация ласточкин хвост.

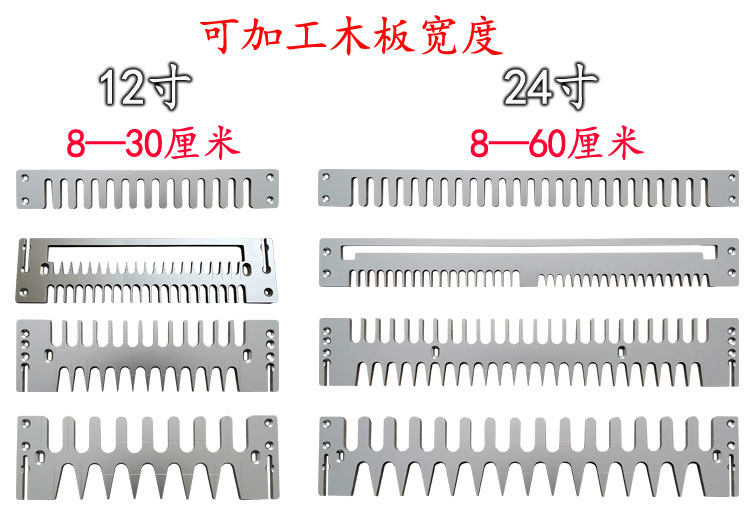

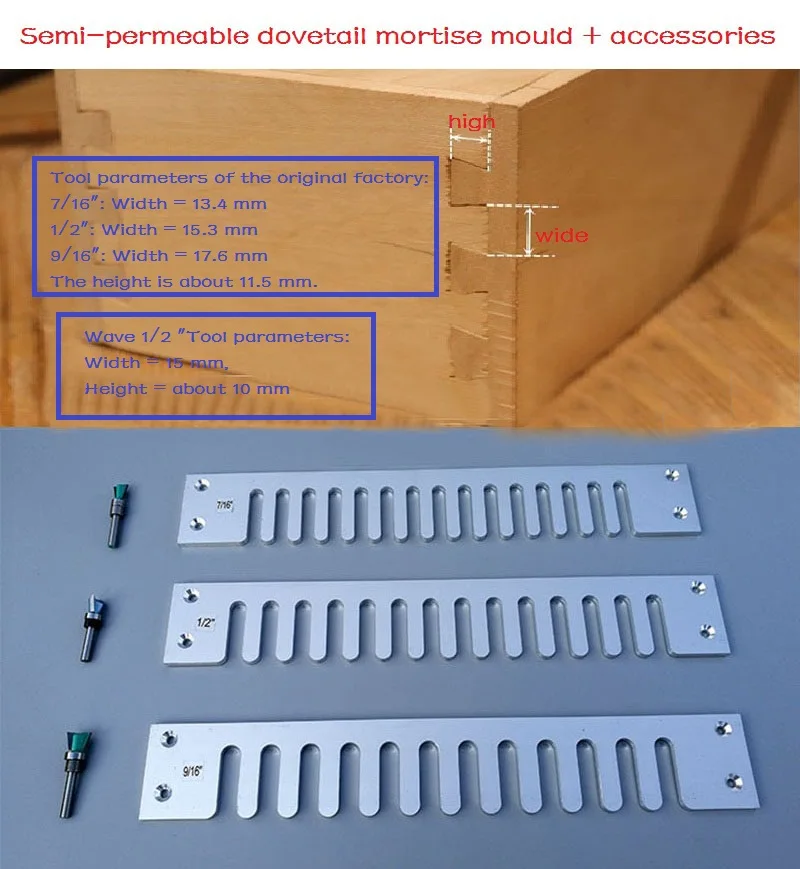

Три полупрозрачных шаблона и модели ласточкин хвост: A: 7/16 ", B: 1/2", C: 9/16"

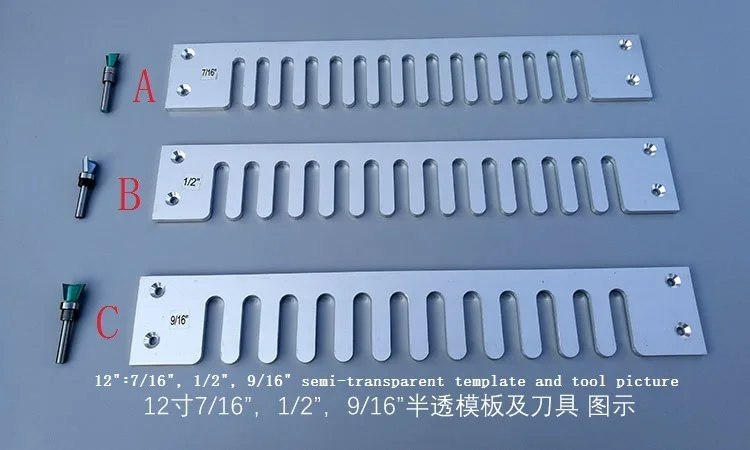

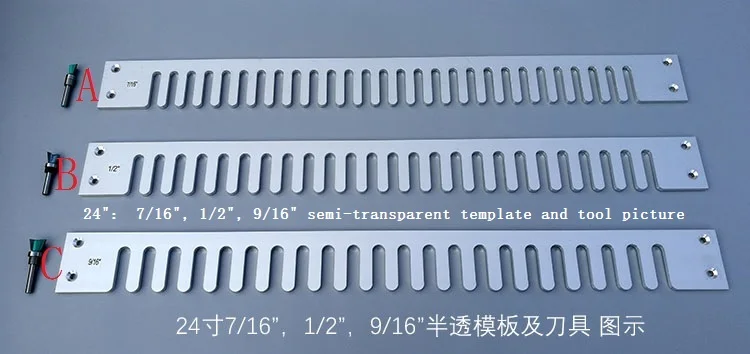

12 дюймов A: 7/16 ", B: 1/2", C: 9/16 "полупрозрачный шаблон и изображение инструмента 24 дюйма A: 7/16 дюйма, B: 1/2 дюйма, C: 9/16 дюйма полупрозрачный шаблон и изображение инструмента Полупрозрачный шаблон соответствия фреза для нарезания пазов типа «ласточкин хвост» параметры = диаметр хвостовика * внешний диаметр подшипника * ширина кромки ножа A: 1/4*9/16*17,6 (оригинал) B: 1/4*1/2*15,3 (оригинал) C: 1/4*7/16*13,3 (оригинал) D: 1/4*1/2*15 (LANGCHAO) Примечание: LANCHHAO фреза для нарезания пазов типа «Ласточкин хвост» 1/4*1/2*15 подходит только для полупрозрачного шаблона 1/2 и имеет лучшее качество, чем оригинальный фреза для нарезания пазов типа «ласточкин хвост». Твердая древесина, такая как красный дуб и черный орех, может быть измельчена. 9/16 и 7/16 фрезы ласточкин хвост только оригинальные инструменты. Без волн и других брендов. Четыре инструмента врезной и врезной обработки карты параметров обработки: A: 1/4*9/16*17,6 (оригинал): 13,4 мм (ширина), 11,5 мм (высота). B: 1/4*1/2*15,3 (оригинал): 15,3 мм (ширина), 11,5 мм (высота). C: 1/4*7/16*13,3 (оригинал): 17,6 мм (ширина), 11,5 мм (высота). D: 1/4*1/2*15 (LANGCHAO): 15 мм (ширина), 10 мм (высота).

Полупрозрачный шаблон и набор инструментов:

Высверливание шипов модель

Модель

Применение в форме зуба

С помощью инструмента

Деревянная доска толщина

Примечания (высота головы)

Полупроницаемой

1/2"

U-образный зуб

1/4*1/2*15(LANGCHAO)

12 ~ 30 мм

Около 10 мм

1/4*1/2*15,3 (оригинал)

15 ~ 30 мм

Около 11,5 мм

7/16"

1/4*7/16*13,3 (оригинал)

9/16"

1/4*9/16*17,6 (origina

Полупрозрачный шаблон 1/2 дюйма, конфигурация по умолчанию 1/4*1/2*15 (волна) ласточкин хвост нож

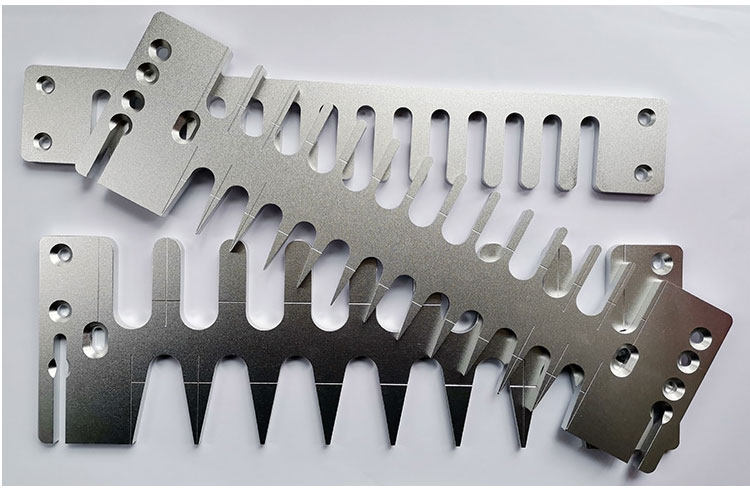

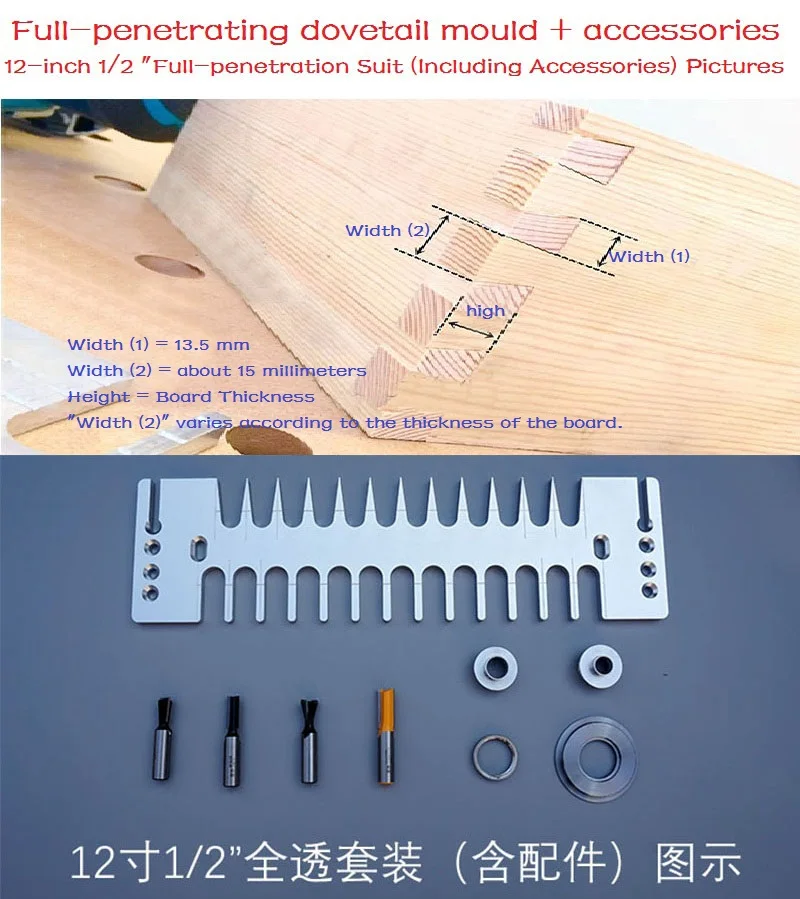

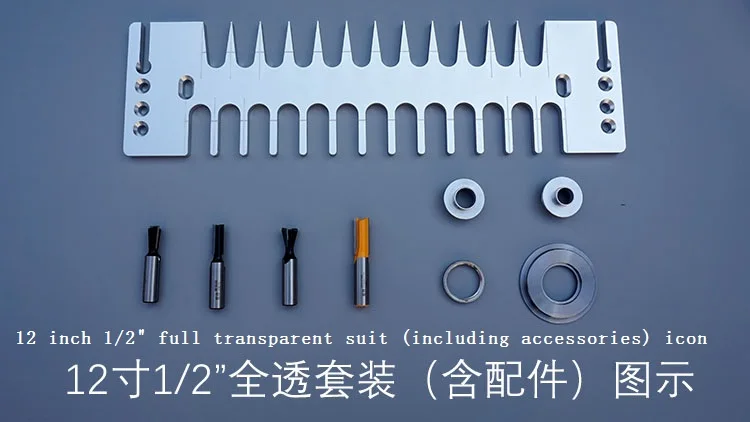

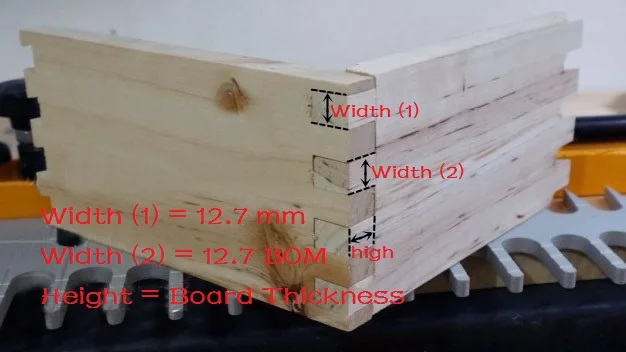

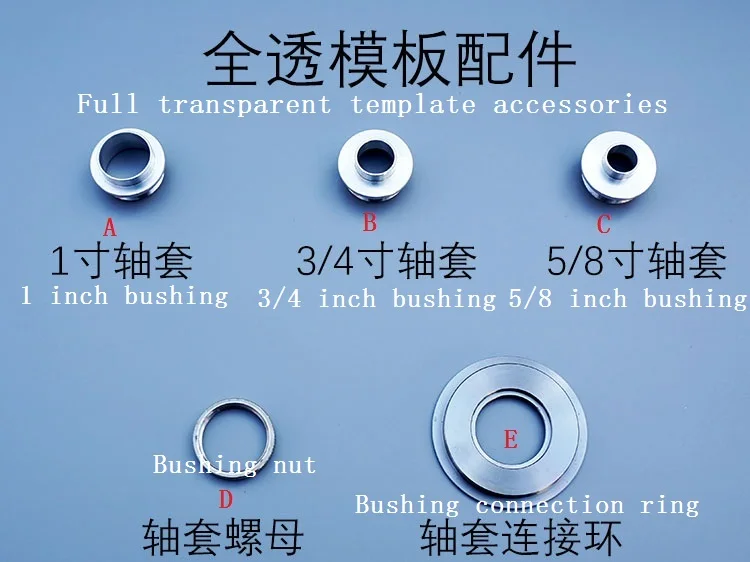

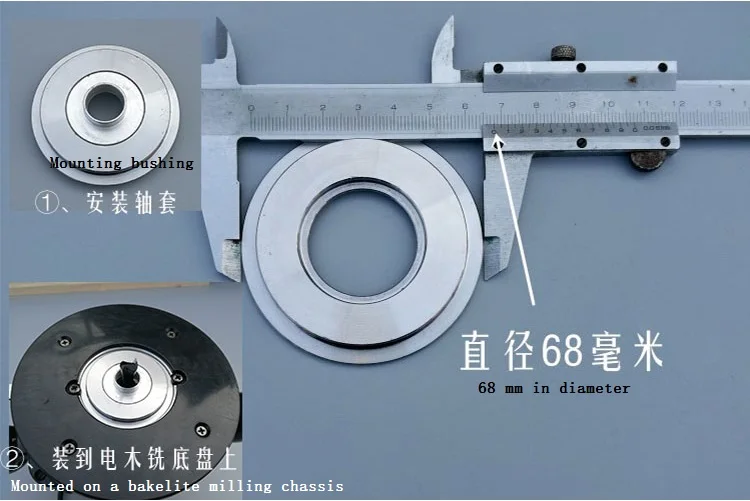

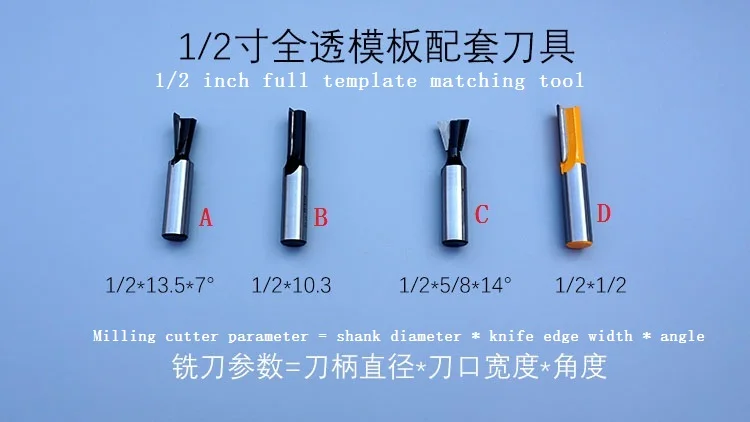

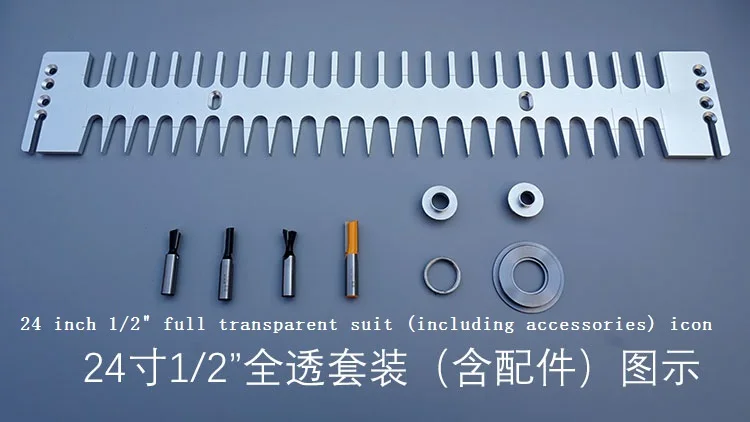

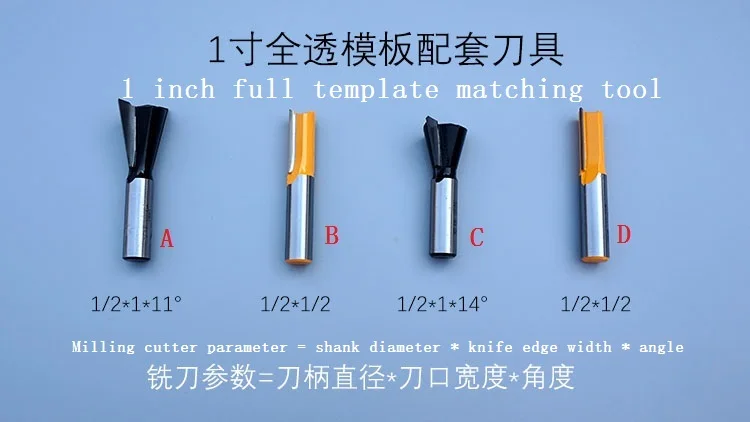

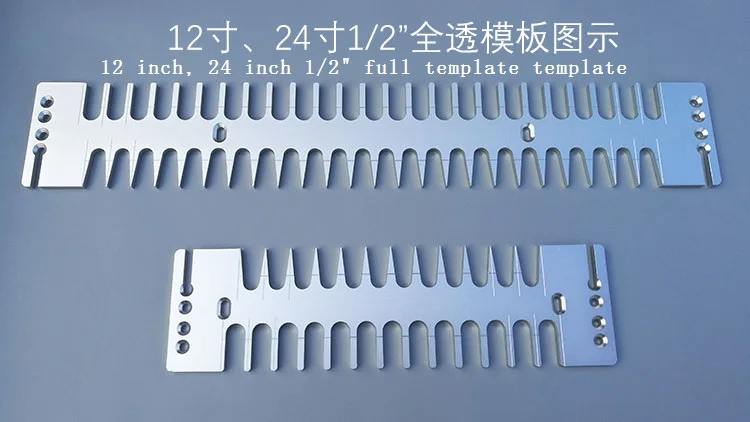

Полностью прозрачный шаблон и аксессуары: 12 дюймов и 24 дюйма 1/2 "полный шаблон изображения 12 дюймов и 24 дюйма 1 "полный шаблон изображений 1/2 дюйма полный шаблон соответствия фреза: (фрезерный параметр = диаметр хвостовика * Ширина ножа * угол) A: 1/2*13,5*7 ° B: 1/2*10,3 C: 1/2*5/8*14 ° D: 1/2*1/2 1 дюйм полный шаблон соответствия фреза: (фрезерный параметр = диаметр хвостовика * ширина ножа * угол) A: 1/2*1*11 ° B: 1/2*1/2 C: 1/2*1*14 ° D: 1/2*1/2 Полностью прозрачные аксессуары для шаблонов: A: 1 дюйм втулка B: 3/4 дюйма втулка C: 5/8 дюйма втулка D: втулка гайка E: втулка соединительное кольцо Втулка должна быть прикручена на втулку соединительного кольца, а затем прикреплена к бакелитовый фрезерный станок шасси машины. Как показано ниже: 1, установка втулки; 2, устанавливается на шасси электрического фрезерного станка. Диаметр соединительного кольца втулки: 68 мм 1/2 "полная прозрачность шаблон и аксессуары: 12 дюймов 1/2 "полностью прозрачный шаблон и аксессуары фото 24 дюйма 1/2 "полностью прозрачный шаблон и аксессуары изображения Концевая фреза для вырезания гнезд и концевая фреза для вырезания гнезд для параметры Ширина (1) = 12,5 мм, Ширина (2) = 15 мм, высота = толщина платы Ширина (2) зависит от толщины платы Ширина = 15,88 мм, высота = около 14 мм дерево Ширина (1) = 12,7 мм, Ширина (2) = 12,7 мм, высота = толщина платы 1/2 "полный шаблон, инструмент, рукава совпадают:

Высверливание шипов типа

Деревянная доска толщина

Применение профиль зуба

Применение втулка

С помощью инструмента

Примечания (высота Tenon head)

Полностью «ласточкиным хвостом» шип

Шипов

10 ~ 19 мм

U-образный зуб

3/4 и Prime;

1/2 и Prime;* 13,5*7 °

Равной толщине доска

Общественного шип

V-образный вырез в форме зуба

5/8 и Prime;

1/2 & Prime;* 10,3

Полупроводниковый ласточкин хвост

Общественного шипов

10 ~ 30 мм

U-образный зуб

3/4 и Prime;

1/2 и Prime;* 13,5*7 °

Равен 7 мм или около того

1/2 & Prime;* 5/8*14 °

Равно 14 мм или около того

Прямой шип

1/2 & Prime;* 1/2 & Prime;* 30

Равной толщине доска

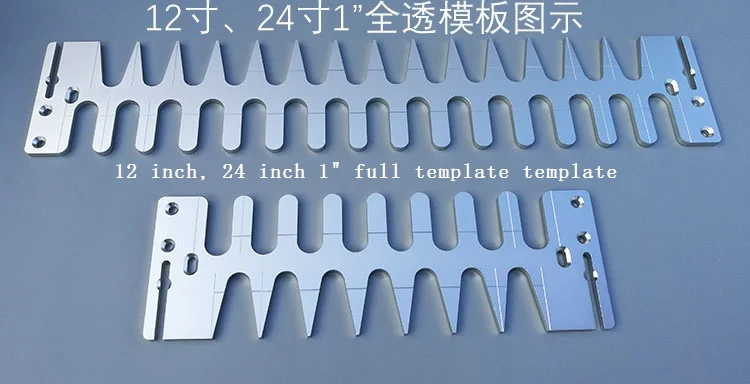

1 "полностью прозрачный шаблон и аксессуары: 12 дюймов 1 "полный комплект и аксессуары фото

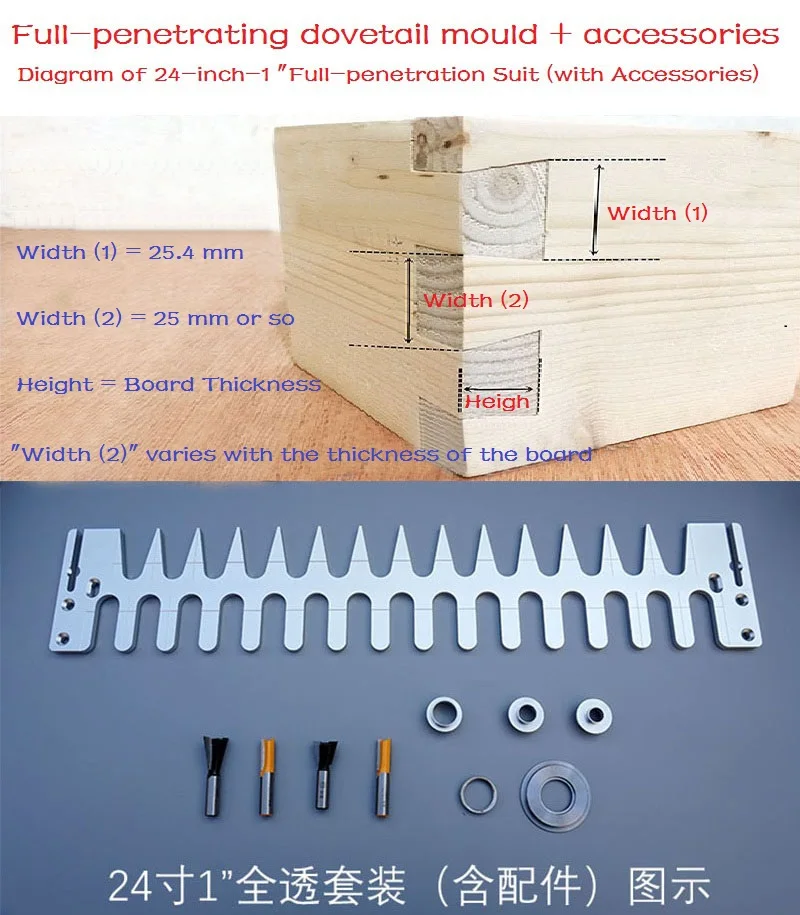

24 дюйма 1 "полный комплект и аксессуары фото

Врезная и врезная схема параметров:

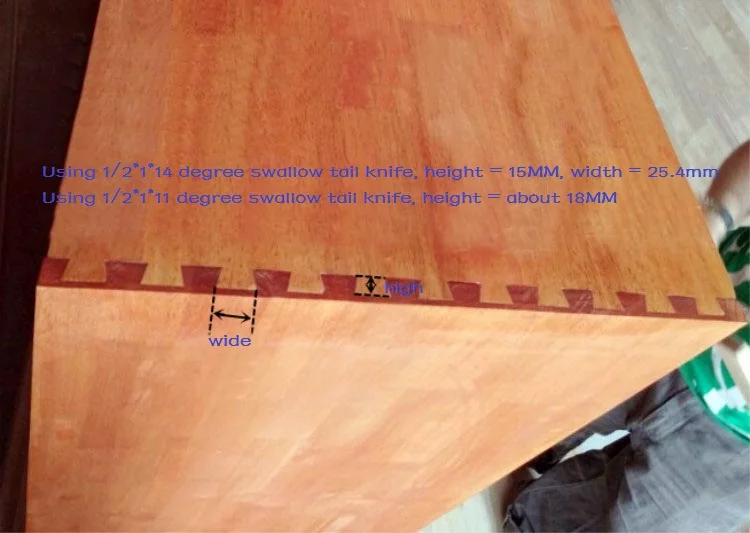

Ширина (1) = 25,4 мм; Ширина (2) = 25 мм или около того; Высота = доска Ширина; Ширина (2) варьируется в зависимости от толщины доски. Применение 1/2*1*14 ° фреза ласточкин хвост, высота = 15 мм, ширина = 25,4 мм; Применение 1/2*1*11 ° фреза для нарезания пазов типа «Ласточкин хвост», высота = 18 мм. Прямое изображение тенона: ширина (1) = 22,2 мм; Ширина (2) = 22,2 мм; Высота = толщина доски.

1 "полностью прозрачный шаблон, инструмент, метод втулки:

Высверливание шипов типа

Деревянная доска толщина

Применение профиль зуба

Применение втулка

С помощью инструмента

Примечания (высота Tenon head)

Полностью «ласточкиным хвостом» enon

Шипов

10 ~ 30 мм

U-образный зуб

1 и Prime;

1/2 и Prime;* 13,5*11 °

Равной толщине доска

Общественного шип

V-образный вырез в форме зуба

3/4 и Prime;

1/2 & Prime;* 1/2 & Prime;* 30

Полупроводниковый ласточкин хвост

Общественного шипов

18 ~ 30 мм

U-образный зуб

1 и Prime;

1/2 & Prime;* 1*14 °

Примерно 15 мм

1/2 & Prime;* 1*11 °

Равен 18 мм или около того

Прямой шип

10 ~ 30 мм

5/8 и Prime;

1/2 & Prime;* 1/2 & Prime;* 30

Равной толщине доска

Улей специальные шаблоны и аксессуары: 12-дюймовый в виде пчелиных сот специальный набор и аксессуары для фотографии

С выдвижной ручкой, размером 24 дюйма, сумка в виде пчелиных сот специальный набор и аксессуары для фотографии

Врезная и врезная схема параметров Ширина (1) = 25,4 мм; Ширина (2) = 25 мм; Высота = погрешность толщины платы; Ширина (2) варьируется в зависимости от доска изменения

Применение 1/2*1*11 ° фреза ласточкин хвост, ширина = 25,4 мм, высота = 18 мм

Прямое изображение тенона: ширина (1) = 22,2 мм; Ширина (2) = 22,2 мм; Высота = толщина доски

Шаблон улей, инструмент, метод втулки:

Высверливание шипов типа

Деревянная доска толщина

Применение профиль зуба

Применение втулка

С помощью инструмента

Примечания (высота Tenon head)

Полностью «ласточкиным хвостом» enon

Шипов

10 ~ 30 мм

U-образный зуб

1 и Prime;

1/2 & Prime;* 1*11 °

Равной толщине доска

Общественного шип

V-образный вырез в форме зуба

3/4 и Prime;

1/2 & Prime;* 1/2 & Prime;* 30

Полупроводниковый ласточкин хвост

Общественного шипов

20 ~ 30 мм

U-образный зуб

1 и Prime;

1/2 & Prime;* 1*11 °

Равен 18 мм или около того

Прямой шип

10 ~ 30 мм

5/8 и Prime;

1/2 & Prime;* 1/2 & Prime;* 30

Равной толщине доска

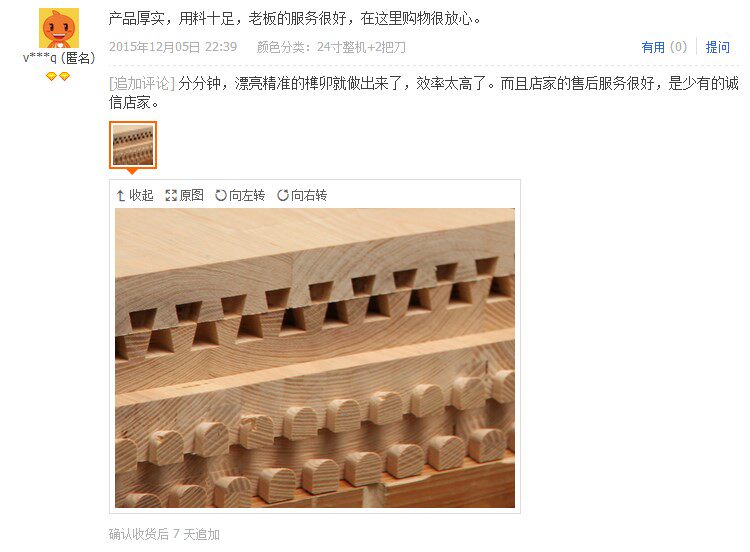

Скриншот ниже-лучшая оценка китайских покупателей после покупки!
