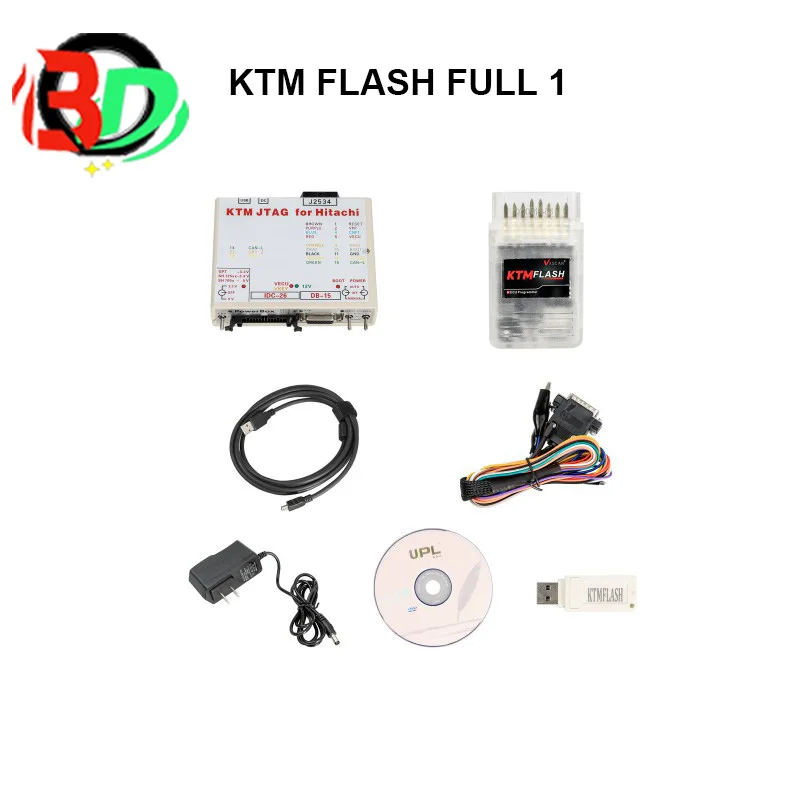

1 195 PCMFlash PowerBox для KTM JTAG Hitachi Tactrix Openport 2 0 + ECU Flash кабель с совершенно новым полным

1 195 PCMFlash PowerBox для KTM JTAG Hitachi Tactrix Openport 2 0 + ECU Flash кабель с совершенно новым полным

Чтение данных чипа, чтение и запись данных ECU. Чтение данных передачи и т. д. очень быстро.

Выполним модель коробки передач

V-A-G: DQ200 (0AM)
V-A-G: DQ200MQB/G2 (0CW)
V-A-G: DQ250C (02E) K-Line
V-A-G: DQ250E/F (02E)
V-A-G: DQ250MQB (0D9)
V-A-G: VL300/V30 (01J/0AN) K-Line
V-A-G: VL300/V30 (01J/0AN)
V-A-G: VL381 (0AW)
V-A-G: DQ500 (0BH/0BT)
V-A-G: DL501/G2 (0B5)
V-A-G: DQ200/MQB Boot (MICRO)
V-A-G: DQ200/MQB Boot (EEPROM)
V-A-G: DQ200G2 Boot (MICRO)
V-A-G: DQ200G2 Boot (EEPROM)
V-A-G: DQ250E/F/MQB Boot (MICRO)
V-A-G: DQ250E/F/MQB Boot (EEPROM)
V-A-G: VL300/V30 BSL (FLASH)
V-A-G: VL300/V30 BSL (EEPROM)
V-A-G: VL381 Boot (MICRO)
V-A-G: VL381 Boot (EEPROM)
V-A-G: DL501 Boot (MICRO)
VAG: DL501 Boot (EEPROM)
V-A-G: DL501G2 Boot (MICRO)
V-A-G: DL501G2 Boot (EEPROM)

Прочтите Китайский автомобиль через OBD

Китай: Chery, Great Wall, life, SAIC ME17 (ME17.8.8)
Китай: Chery, Great Wall, калибровка Lifan MT80 K-Line (Delphi MT80)
Китай: Chery, Great Wall, Lifan MT80 CAN-bus (Delphi MT80)

Режим загрузки читается в соответствии с моделью чипа

Infineon: TC1762/TC1766 MICRO (1504KB)
Infineon: TC1762/TC1766 EEPROM (32 КБ)
Infineon: TC1792/TC1796 MICRO (2048 КБ)
Infineon: TC1796 MICRO + EXT (4096 Кб/6144кб)
Infineon: TC1796 EXT (2048 КБ/4096 КБ)
Infineon: TC1796 EEPROM (128 Кб)
Infineon: TC1792 EEPROM (64 КБ)
Infineon: TC1738/TC1767 MICRO (2048 КБ)
Infineon: TC1738/TC1767 EEPROM (64 КБ)
Infineon: TC1797 MICRO (4096 КБ)
Infineon: TC1797 MICRO + EXT (6144KB/8192KB)
Infineon: TC1797 EXT (2048 КБ/4096 КБ)
Infineon: TC1797 EEPROM (64 КБ)
Infineon: TC1724/TC1728 MICRO (1536 КБ)
Infineon: TC1724/TC1728 EEPROM (64 КБ)
Infineon: TC1782/TC1784 MICRO (2560 КБ)
Infineon: TC1782/TC1784 EEPROM (128 Кб)
Infineon: TC1793/TC1798 MICRO (4096 КБ)
Infineon: TC1793/TC1798 MICRO + EXT (6144KB/8192KB)
Infineon: TC1793/TC1798 EXT (2048 КБ/4096 КБ)
Infineon: TC1793/TC1798 EEPROM (192KB)

Bosch: Поддержка китайских автомобилей ME17 TC1728/1767, чтение данных, запись и чтение паролей

Bosch: BMW/MB/VAG GPT
Bosch: Ford/Opel/Volvo GPT
Bosch: BMW TPROT8 +
Bosch: VAG TPROT8 +
Bosch: Kia/Hyundai/Honda TPROT8 +
Bosch: Chrysler/Jeep/Dodge/Fiat TPROT8 + [тест]
Bosch: ВАЗ/УАЗ ME17.9.71
Континентальный: Kia, Hyundai, SsangYong, SIM2K-24X, C201
Континентальный: Ford EMS2204
Континентальный: Ford EMS2207
Континентальный: Ford EMS2211
Континентальный: Ford SID208
Континентальный: Ford SID209
Континентальный: Ford Mondeo 4 SID807EVO
Континентальный: Ford Focus 3/Transit Connect SID807EVO
Континентальный: Citroen/Peugeot SID208
Kia/Hyundai: Delphi MT86 EEPROM (16 Кб)
Mercedes-Benz: Delphi CRD3.1 EEPROM (32 КБ)

Посылка включает в себя:
1 шт. x KTMflash
1 шт., зашифрованный ключ

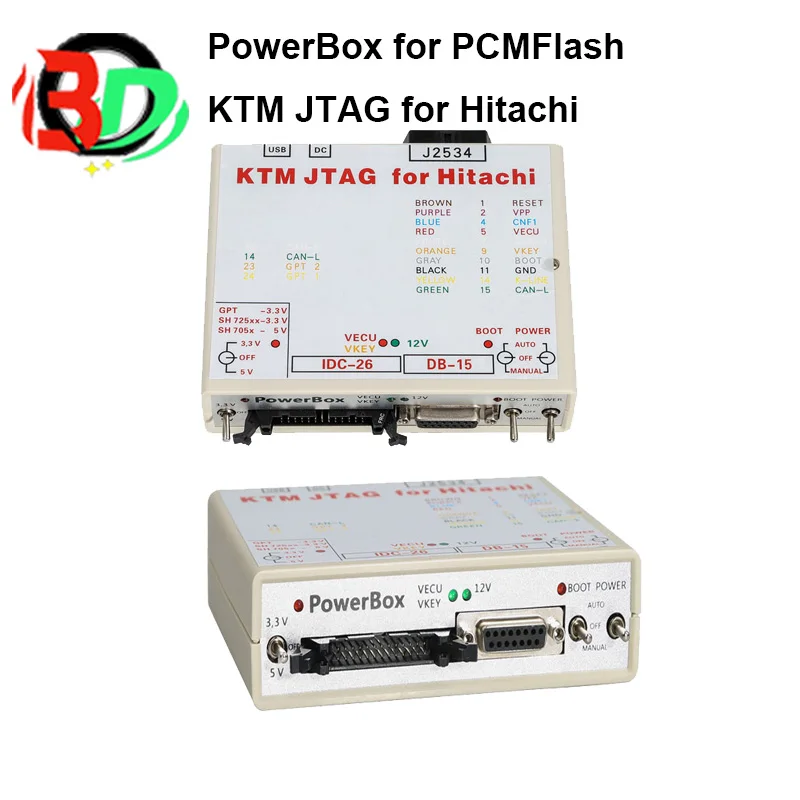

Инструмент предназначен для подключения ЭБУ к устройству J2534 и обеспечивает ручной или автоматический контроль мощности блока и формирования следующих сигналов: сброс, загрузка, CNF1, GPT1, GPT2, WATCDOG

PowerBox для pcmflash

Совместима в автоматическом режиме с загрузочными программами, которые используют:

• BOOT-OEM12, 12-контактный OBD-II;
• L-LINE, 15 пин OBD-II.

Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных листах:

• Сброс-510 Ом;
• Загрузка-510 Ом;
• CNF1 - 220 Ом.

Инструмент оснащен многофункциональными разъемами, которые позволяют установить соединения гибко:

• USB, предназначен для подключения к компьютеру. Он должен быть подключен, когда включен встроенный конвертер USB - UART; Для обновления программного обеспечения PowerBox; Во время перепрограммирования, ренесаций, процессоров;
• Постоянный ток, предназначен для питания встроенной цепи, а также подключенного ЭБУ. Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. При чтении пароль, в тех случаях, когда невозможно на транспортном средстве, необходимо отметить, что высоковольтные преобразователи в ECUs потребляют довольно высокий ток при запуске, что может вызвать механизм защиты или даже привести к повреждению блока питания;
• J2534 (OBD-II-F), предназначенный для подключения интерфейса с тем же именем к OBD-II;
• DB-15, предназначен для подключения к основному разъему ЭБУ. Рекомендуется использовать 14P600KT02, 14P600KT03 кабели или аналогичный;
• IDC-26, предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать 14P600KT06 кабель или аналогичная один для трикор GPT.
Для мигания процессоров Renesas рекомендуется использовать программное обеспечение для разработки Flash Toolkit.

Управление:

Инструмент имеет 3 переключателя для работы в различных режимах.
• «Питание», управление питанием. Инструмент имеет три режима электропитания в ЭБУ: выключение позволяет удалять все Сигналы питания и управления с разъемов для IDC-26 и для соединения с разъемами для DB-15; поставка с инструкцией питания на клеммы VECU и VKEY, а также на контрольные выходы в зависимости от выбранной тактики; Автоматическое, автоматическое управление, В этом режиме питание контролируется программой загрузки с помощью L-Line сигнала (15 контактов, OBD-II).
• «Загрузки», одновременного управления ботинка, сброса и CNF1 сигналов (3,3 V): Выкл, позволяет извлечь весь контроль сигналов от DB-15 разъем; ручной тянет сброса и загрузки сигнала при температуре минус и CNF1 до + 3,3 V; Автоматическое, автоматическое управление, в этом режиме, Сброс и CNF1 сигналы одновременно управлять с помощью загрузки программа (12 штепселный OBD-II, OEM12).
• «GPT», для Renesas и Tricore с процессорами GPT. Необходимо использовать 5V во время работы с SH705x Процессоры, и в других случаях 3,3 V заключается в том, чтобы быть б/у.
Свет:
• Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания.
• Светодиодный VKEY указывает на подачу напряжения VECU и VKEY.
• Светодиодный индикатор 12 В указывает на напряжение питания.
• Светодиодный индикатор загрузки указывает на напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

Посылка включает в себя:

1 шт. x PowerBox для PCMFlash

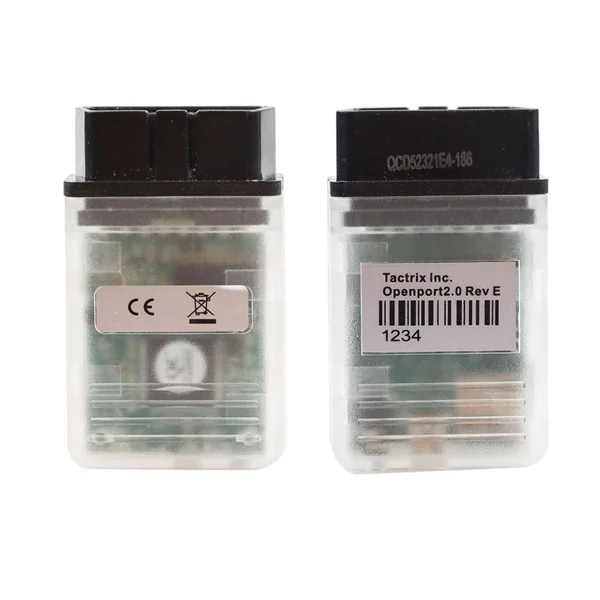

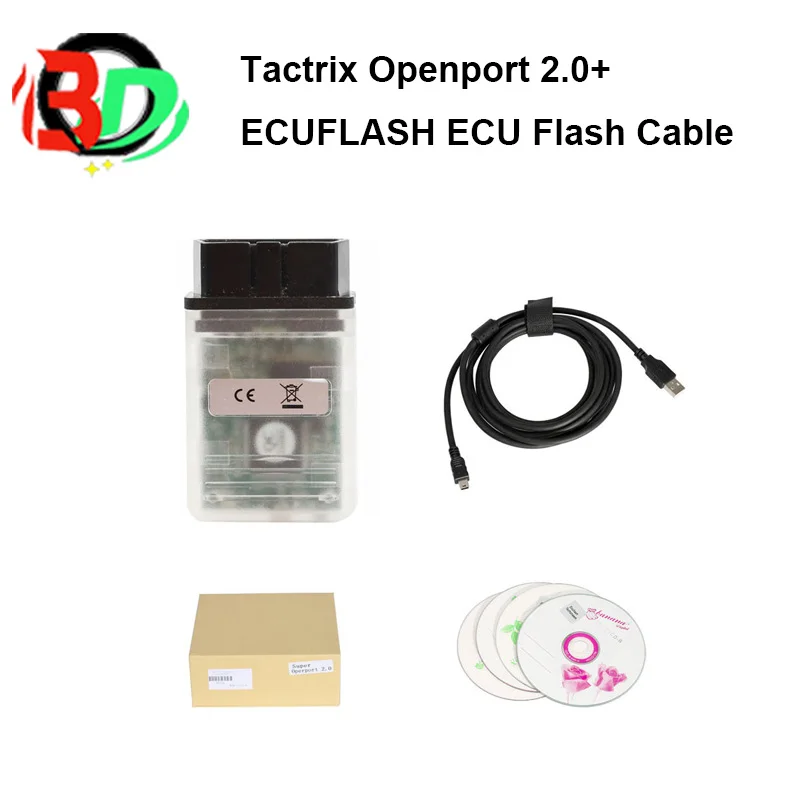

1. Tactrix Openport 2,0 может работать для диагностики Toyota, Jaguar и LandRover.
(OEM программное обеспечение, которое мы проводим в TOYOTA , LOANDROVER и JAGUAR. Все работает отлично.!)

2. Обновляемое программное обеспечение на местах

3. Поддерживает эти основные протокол OBD: CAN 2,0 (CAN/ISO15765) и K-line (ISO9141/ISO14230(KWP2000)/dual K line)

4. Поддержка переходов J2534 с Windows DLL

5. OpenPort 2,0 оснащён большим количеством новых автомобилей Subaru и Mitsubishi

Примечание:Пожалуйста, не подключайте сеть!

Технические характеристики:
1. 72 МГц 32-разрядный процессор
2. Устройство с полной скоростью USB 2,0 (входит в комплект: мини-кабель с разъемами для USB-A)
3. Обновляемое программное обеспечение на местах
4. Поддерживает эти основные протокол OBD: CAN 2,0 (CAN/ISO15765) и K-line (ISO9141/ISO14230(KWP2000)/dual K line)
5. Поддержка переходов J2534 с Windows DLL
6. Независимые фильтры данных для карты microSD / microSDHC без ноутбука
7. Подать заявление в GND или 5V-алюминиевая крышка, 25В to OBD шпильки 1,3,9,11,12,13 или AUX 2,5 мм стерео разъем
8. Возможность входа от инноваций Автоспорт 2,5 мм стерео МТС шины данных
9. Светодиоды RGB

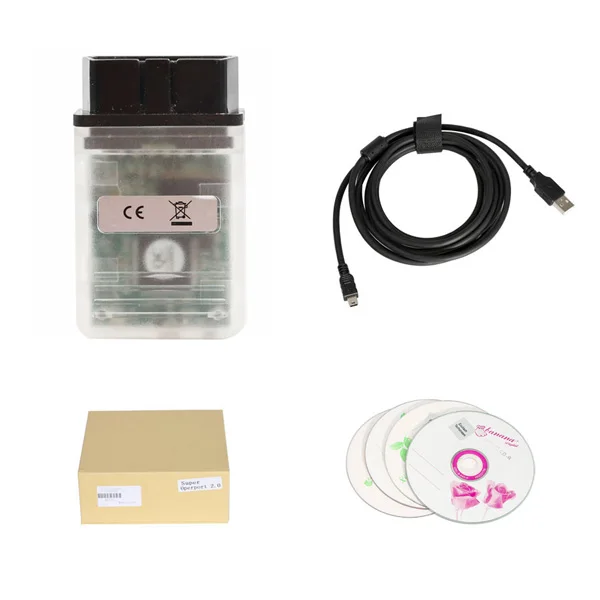

1 шт., x Tactrix Openport 2,0 + ECUFLASH кабель

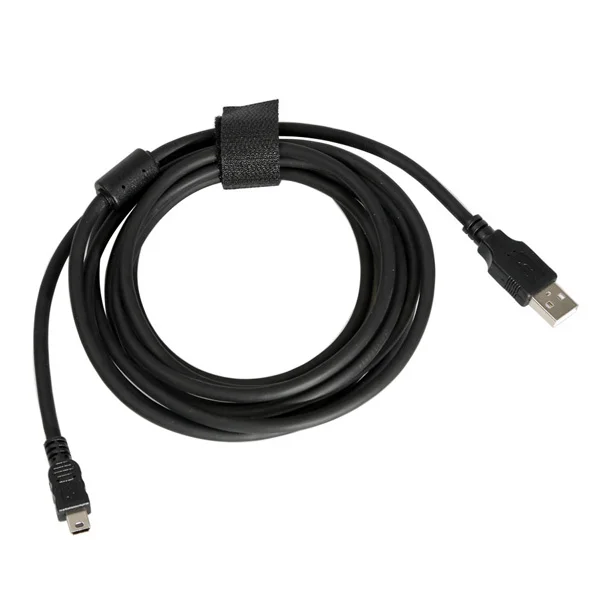

1 шт. x USB кабель

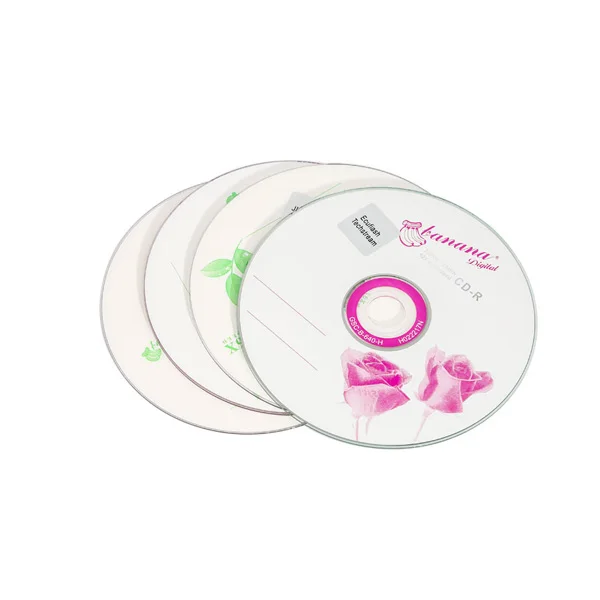

1 шт., по ECUFLASH CD
