Тайваньский датчик перемещения WEP, с использованием немецкой технологии, для замены немецкого датчика перемещения кабеля WAYCON серии SX50

Датчик перемещения, размер установки продукта и технические параметры полностью одинаковые.

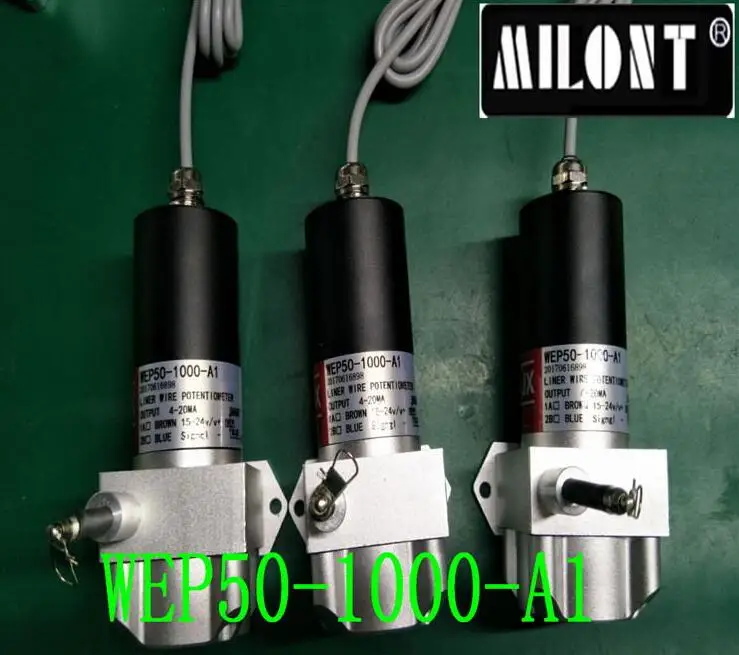

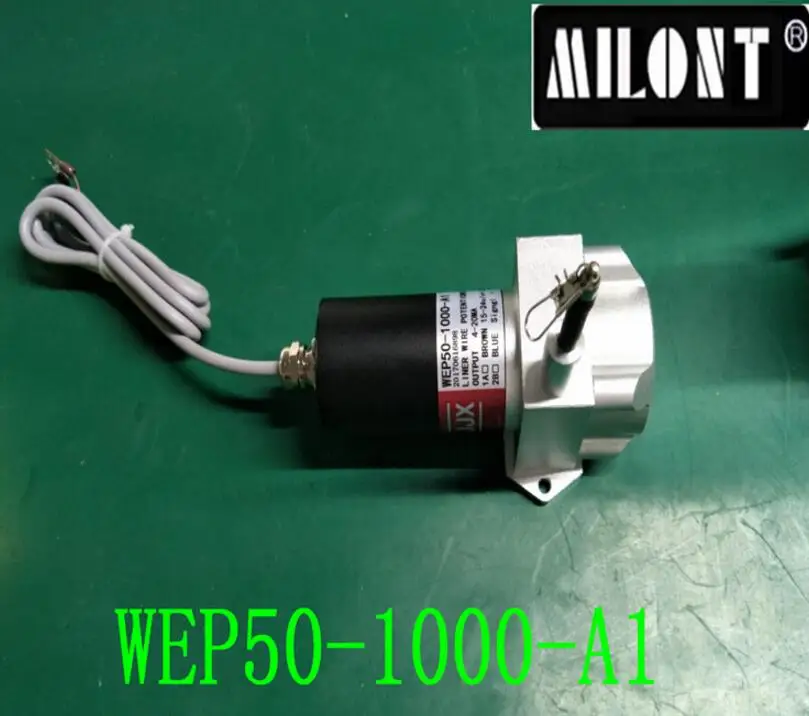

1. Название продукта: Тайвань WEP50-1000-A1 датчик перемещения

2. Модель: WEP50-1000-A1

3. Диапазон: 100/200/250/300/500/1000 мм

4. Выходной сигнал: 4-20 мА

5. Линейность: 0,1%

6. Датчик: прецизионный проводящий пластиковый Гибридный потенциометр

7. Подключение: кабель (стандартная длина 1 м)

8. Защита: IP65

9. Срок службы: 2000000 раз

10 оболочки: анодный оксид алюминия

Требования к датчики перемещения

Напряжение источника питания должно быть стабильным.

Промышленные мощности требуется стабильность + 0.1%, как, например, Опорное напряжение 10V, в результате чего на колебание + 0,01 V, в противном случае, это приведет к тому, что

Дисплей ловушка колебаний. Если колебание дисплея не превышает амплитуду колебания напряжения, датчик смещения

Электронная линейка является нормальной.

Предотвращения электростатических помех

Электростатические помехи и FM помехи позволяют электронным линейкам отображать цифровое биение. Сильная схема оборудования

Отделен от сигнальной линии электронной линейки. Электронная линейка должна использовать обязательный кронштейн заземления, а электронная линейка

Корпус (сопротивление между измерительным торцевым винтом и кронштейном должно быть менее 1 _ сопротивления) должен быть заземлен, сигнал

Линия должна быть экранирована, и экранированный провод должен быть заземлен на одном конце коробки. При электростатическом помехе общий мультиметр

Измерение напряжения очень нормальное, но должно Показать цифровой скачок; Высокочастотные помехи, когда это явление то же самое. Для проверки

Независимо от того, является ли это статическим помехом, с Секцией шнура питания к электронному винтовому крышке линейки и точкой на металлическом коротком станке

Соединение может быть, при коротком подключении, немедленно устранено статическое помехи. Но с высоким уровнем радиочастотных помех сложно

Устранить с вышеуказанными методами, и высокочастотные помехи манипулятора, преобразователя частоты, могут быть использованы для остановки

Манипулятор или метод экономии частоты для проверки.

Вы не можете получить неправильные три линии.

Линия «1», «3»-это линия электропередачи, «2»-это Выходная линия, в дополнение к линии электропередачи (линия «1», «3») можно заменить, линия «2» может быть только

Выходная линия. Как только вышеуказанная линия подключена неправильно, будет большая линейная ошибка, управление очень сложно, точность управления плохая, легко

Показать явление скачка.

Мощности должно быть достаточно.

Если мощность источника питания слишком мала, это легко происходит в следующей ситуации: движение закрытия приведет к отображению выброса

Электронная линейка, чтобы прыгать, или движение расплава приведет к колебанию дисплея закрывающей электронной линейки. Особенно когда Соленоидный клапан

Блок питания привода поставляется вместе электронным линейным источником питания, вышеуказанная ситуация проста в возникновении. В серьезных случаях напряжение

Колебания могут быть измерены диапазоном напряжения мультиметра. Если электростатические помехи и высокочастотные помехи

Устраняется и нейтральность не очень хорошая, можно заподозрить, что источник питания слишком мал.

Принцип работы и общие параметры

Функция датчика перемещения кабеля заключается в преобразовании механического движения в электрические сигналы, которые могут быть измерены, записаны или

Передается. Датчик перемещения кабеля состоит из растягивающейся веревки из нержавеющей стали, обмотанной вокруг резьбового ступицы, соединенной с точностью

Роторный датчик, который может быть инкрементным кодером, абсолютным (независимым) кодером, гибридным или проводящим пластиковым поворотным потенциометром, синхронизатором или анализатором.

В эксплуатации датчик смещения тягового каната устанавливается в фиксированном положении, а Тяговый канат крепится к движущимся объектам. В

Прямое движение веревки выровнено с движущейся осью движущегося объекта. Когда происходит движение, потяните веревку, чтобы растянуть

И контракта. Внутренняя пружина гарантирует, что натяжение троса остается неизменным. Резьбовой концентратор обеспечивает точность вращения

Индуктор для вращения и вывода электрического сигнала, пропорционального расстоянию тягового каната. Измерение выходного сигнала может получить

Смещение, направление или скорость движущегося объекта.

Общие параметры включают измерительный ход, режим выходного сигнала, линейность, повторяемость, разрешение, характеристики диаметра, напряжение на выходе,

Максимальная скорость возврата, вес, входное сопротивление, мощность, рабочее напряжение, рабочая температура, вибрация, уровень защиты и т. д.

Редактировать этот пункт

Применение датчика перемещения тягового каната

Датчик перемещения кабеля особенно подходит для измерения и контроля положения соответствующих размеров, таких как линейная направляющая

Система, гидравлическая цилиндрическая система, испытательная машина, телескопическая система, позиционирование места хранения, напорное оборудование, бумажное оборудование,

Текстильные машины, машины для листового металла, упаковочные машины, печатные машины, контроллер уровня, Строительная техника и т. Д. Контроль

Электро гидравлический сервопривод Гидравлическая Универсальная испытательная машина. Он может полностью заменить решетчатую линейку и может быть настроен в другом

Приложений. Он может достичь низкой стоимости и высокой точности измерения.
