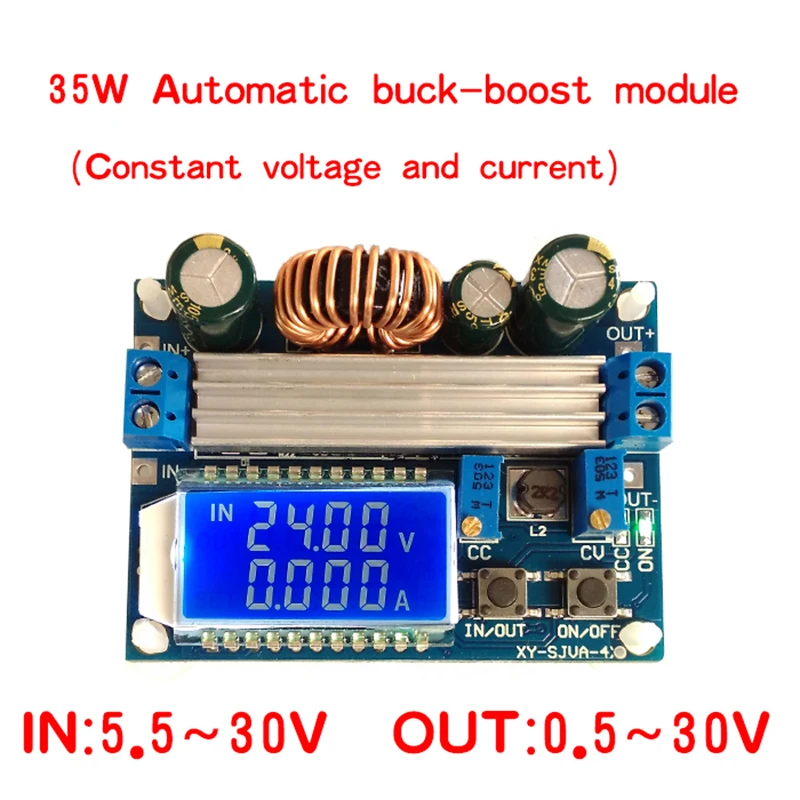

1. Основные характеристики продукта:

1,1 LCD Входное и выходное напряжение, Выходная сила тока;

1,2. Входная защита от обратного хода, обратное соединение не будет гореть;

1,3. Может быть повышающий и понижающий, выходное напряжение 0,5-30V произвольным регулированием, ограничение тока 0-4A произвольной регуляции;

1,4 выход анти-вторжение, аккумулятор заряжается без дополнительных антирефлюксных диодов;

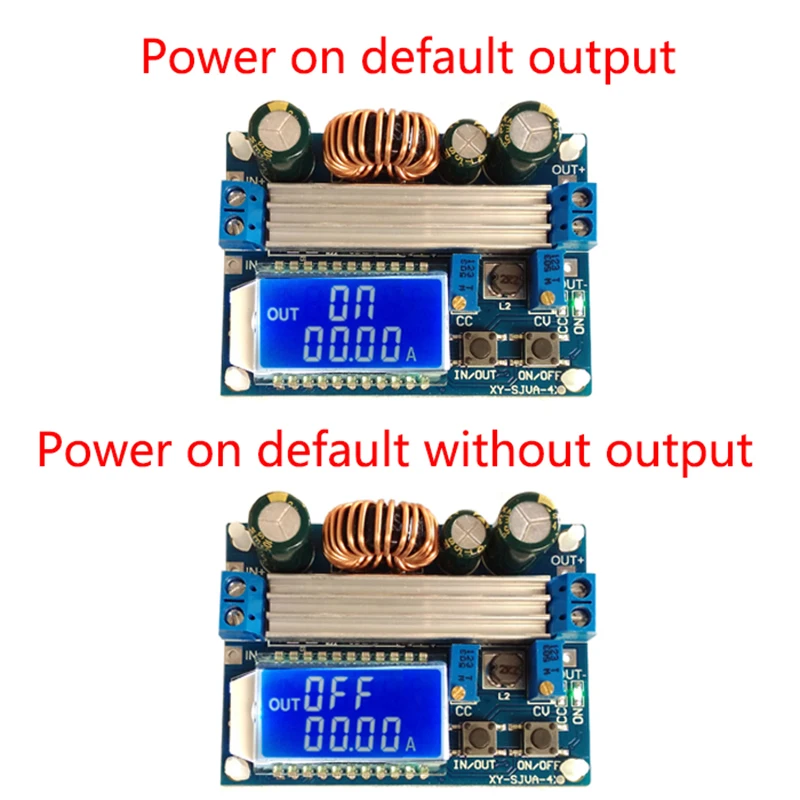

1,5. Кнопка управления выходной Режим ВКЛ/ВЫКЛ, и вы можете установить питание по умолчанию включено или выключено;

1,6. Восходящий и нисходящий чип используется в качестве основного контроллера, внешний 60V 75A MOS прибор в виде переключателя, двойной 60V 5A SS56 Шоттки, изменения фаз газораспределения для выправления изгибов, 60V значение напряжения, превосходит рыночную незрелую программу XL6009 / LM2577 (большое значение давления устройства недостаточно, MOS труба и диод Шоттки значение давления должно быть больше, чем входной плюс входное напряжение значение);

1,7. Выходная рябь маленькая, LC фильтр;

1,8. С теплоотводом, отправить модуль поддержки изоляции колонны.

2. Параметры продукта:

Вход напряжение: 5,5-30V (Вход напряжение 5 В, обычно вы можете достичь buck-boost, но при этом напряжения и тока метр значения не являются точными; Меньше, чем 4,7 V, защита от пониженного напряжения)

Выход напряжение: 0,5-30 в

Выходной ток: долгосрочная стабильная работа в 3 А, усиление тепла может достигать 4 а

Выходная мощность: 35 Вт естественное охлаждение, тепловыделение для увеличения 50 Вт

Напряжение Разрешение дисплея: 0,05 V

Текущее Разрешение дисплея: 0.005A

Эффективность преобразования: около 88%

Мягкий запуск: Да (очень мощный при загрузке, запуск может потеряться)

Входная защита обратного хода: Да

Выход анти-вторжение: Да

Защита от короткого замыкания: Да

Рабочая частота: 180 кГц

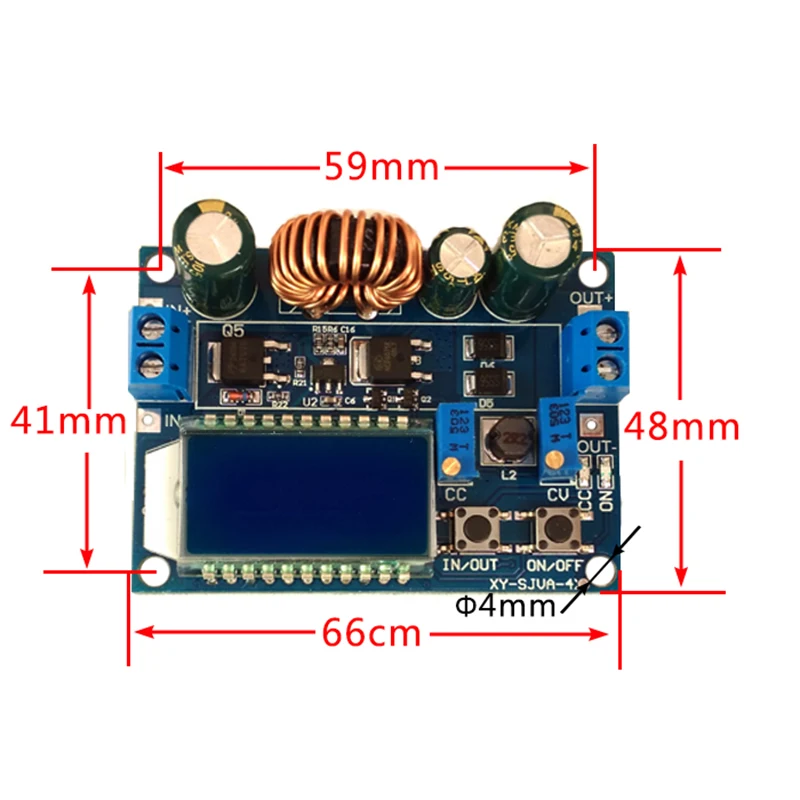

Размер: Д * Ш * В 66*48*21 мм

Монтажное отверстие: 4 мм в диаметре

3. Описание функции:

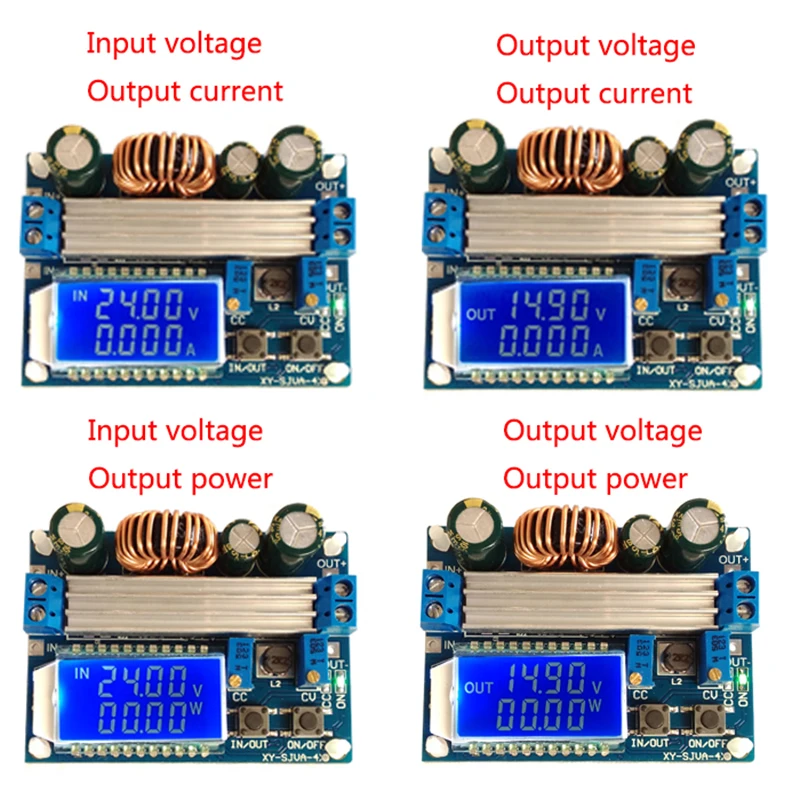

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, длительное нажатие, чтобы переключить выходной ток; кнопка Вкл/Выкл кнопка управления Выход ВКЛ или ВЫКЛ, длительное нажатие установить мощность на выходе по умолчанию статус ВКЛ или ВЫКЛ.

3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правильное CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. На индикаторе находится индикатор состояния выхода, когда выходное напряжение включено, в противном случае выключено.

4. Как использовать:

4,1. Используется как обычный модуль buck-boost с возможностью защиты от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло нужного напряжения.

(2) Измерьте выходной ток короткого замыкания с измерителем тока 10А (Подключите два тестовых провода непосредственно к выходному концу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток будет достигать 2А при использовании модуля. Когда ток достигает 2 А, включается красный светодиодный индикатор постоянного напряжения и постоянного тока, в противном случае светодиодный индикатор выключен)

Внимание: при использовании в таком состоянии различным оригинальным материалом могут падение напряжения 0 ~ 0,2 V благодаря выборки тока резистор на выходе. В то же время входные и выходные провода будут иметь определенное линейное падение напряжения, это нормальное явление!

4,2. Используется в качестве зарядного устройства

Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего ток зарядки слишком велик, повреждение батареи, поэтому начало работы батареи требует постоянной зарядки, Когда зарядка в определенной степени автоматически переключается на постоянное напряжение зарядки.

(1) определите напряжение и зарядный ток никель-металл, за которые вам нужны перезаряжаемый аккумулятор (в том случае, если литиевая батарея параметр 3,7 V / 2200 мА/ч, затем поплавок напряжение 4,2 V и максимальный зарядный ток никель-металл-1C, ie 2200mA)

(2) при условии отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигло поплавкового напряжения. (В том случае, если 3,7 V литиевая батарея заряжена, регулировать выходное напряжение до 4,2 V)

(3) Измерьте выходной ток короткого замыкания с измерителем тока 10А (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достиг предварительно установленного значения тока заряда;

(4) Подключите аккумулятор, заряжайте.

(Этапы 1, 2 и 3 следующие: выходной источник питания на входе, выход не подключен к нагрузке батареи)

4,3. Используется как светодиодный модуль драйвера постоянного тока

(1) Убедитесь, что вам нужен светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный.

(3) с мультиметром 10A Измерение тока выходной ток короткого замыкания, регулируя потенциометр постоянного тока так, чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток;

(4) подключен к светодиодный испытательный аппарат.

(Этапы 1, 2 и 3 следующие: Введите мощность и выпустите светодиодный индикатор без нагрузки.)

Примечание: Этот модуль более 3 А, 35 Вт используется, пожалуйста, усиливайте тепло!

5. Примечание:

5,1. Вход модуля в-запрещает короткое замыкание с выходом-в противном случае функция постоянного тока будет недействительной.

5,2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой!

5,3. Если модуль должен быть полностью загружен с выходом, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а амперметр напряжения выходит из строя. Модуль текущее значение 4A, за исключением товаров в зависимости от максимальную выходную мощность, как, например, выход 17V, в настоящее время не должна превышать 2A.

5,4. Модуль с защитой от короткого замыкания на выходе, модуль защиты от короткого замыкания автоматически отключает выход, модуль может быть восстановлен на мощности, если ваш источник питания без защиты выходного тока, рекомендуется, чтобы модуль входил передний предохранитель в серии для повышения коэффициента безопасности.

5,5. Модуль имеет недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,7 V. Ниже этого значения, выход будет отключен автоматически, и модуль может быть включен снова (обратите внимание на напряжение в порту модуля. Если входной ток относительно большой, не игнорируйте частичное давление на входной провод).

5 *  Модуль преобразователя 4А Buck-Boost
