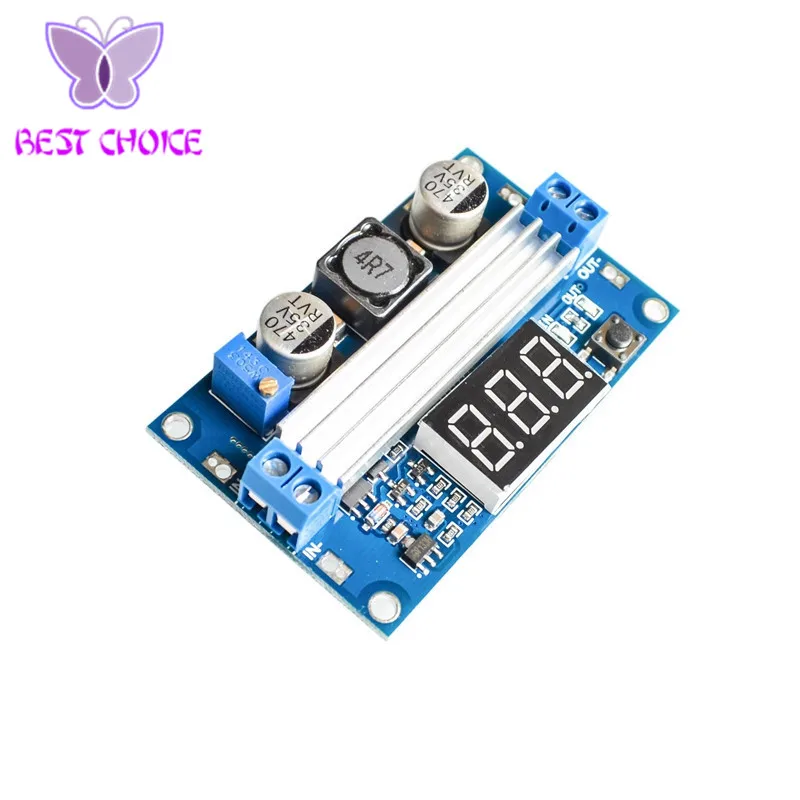

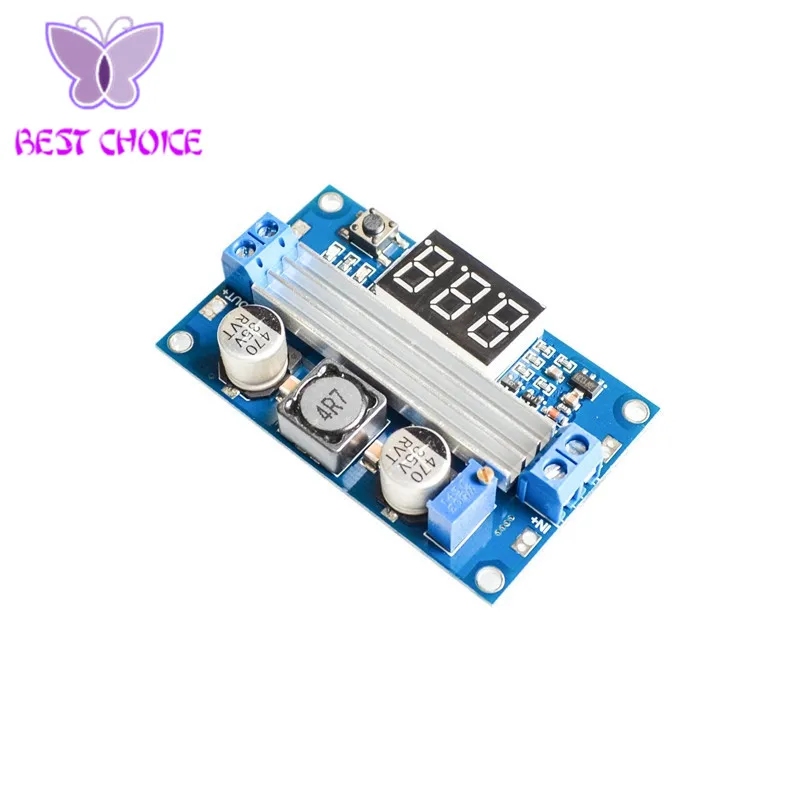

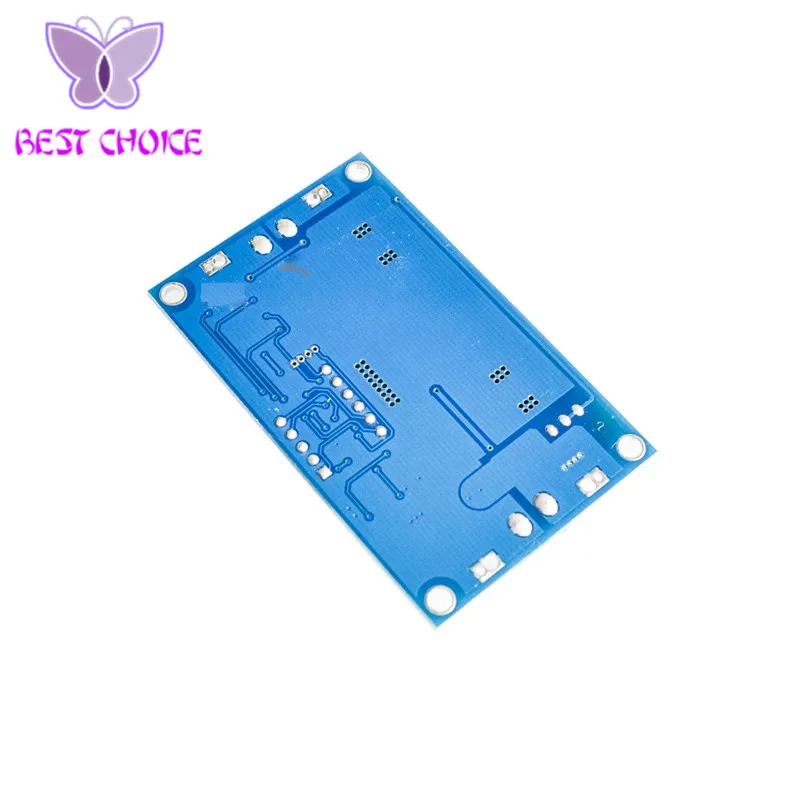

DC постоянного тока 3 ~ 35 В до 5 LTC1871 усилитель Повышающий Модуль конвертер

DC постоянного тока 3 ~ 35 В до 5 LTC1871 усилитель Повышающий Модуль конвертер

Описание товара

Модуль boost использует Расширенный микроконтроллер и американский импортный контроллер boost, Он устраняет Нужен резистор тока Используя мощностьMosfet'S on-resistance, Тем самым максимизируя эффективность, До 96.4%. ИмпортEdВысокая мощность низкое сопротивлениеMosТранзистор, сильный ток и высокая эффективностьsChottky, Более широкие и толстые следы PCB, Является гарантией высокой мощности и низкой температуры. WЕсли Входное и выходное напряжение превышает 20 в, Модуль мощностью до 128 Вт.

Особенности:

1.Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, а светодиод указывает на текущее измерение входного или выходного напряжения; трубка nixie может быть отключена другой кнопкой. Указанные штаты могут быть заучены, не потеряны, даже если силаОтключен. (Встроенный СВЕТОДИОДНЫЙ индикатор «IN» включен, значение входного напряжения на дисплее трубки nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).

3.Специальный запуск, функция калибровки вольтметра, Вольтметр никогда не будет неточным!

Метод калибровки вольтметра:

(1) ОШаг калибровки напряжения utputs

Шаг 1,aПросто правая кнопка, чтобы «OUT» LED загорился, вольтметр показывает значение выходного напряжения;ПНажмите на правую кнопку более 2 секунд, отпустите, Вольтметр и светодиод «OUT» мигает синхронизацией, чтобы вы Введите режим калибровки выходного напряжения.

Шаг 2, Нажмите на правую кнопку (нормальная скорость), значение напряжения увеличивается;ПНажмите Левую кнопку, минус блок;DUe к блоку меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 В,hOw много раз вольтметр изменяется на 0,1 В нажатием кнопки, в зависимости от напряжения дисплея тока, чем выше напряжение, тем меньше количество нажатия.

Шаг3,Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) ВШаг калибровки напряженияs

Шаг 1,aПросто правая кнопка, чтобы"В"Светодиодная подсветка, вольтметр показывает значениеВУстановите напряжение; нажмите правую кнопку более 2 секунд, отпустите, Вольтметр и"В"Светодиод мигает в синхронизации, так что вы входитеВРежим калибровки напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Параметры производительности

1.Диапазон входного напряжения:3~35VDC (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)

2.Входной ток:9A (макс.)

3.Диапазон выходного напряжения:3,5~35VDC (пожалуйста, убедитесь, что выходное напряжение выше входного напряжения)

4.Выходной ток: 6А (макс.)

5.Выходная мощность: 75 Вт (при входном и выходном напряжении более 20 в до 128 Вт)

6.Эффективность преобразования: 96.4% (макс.)

7.vДальность измерения: от 4 до 40 в, погрешность±0,1 в

8.Защита от короткого замыкания: Да (предельный ток 14A).(Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включитьВо-первых, А затем получить доступ к нагрузке).

9.Обратный ВходПолярностьЗащита: нет (если требуется, высокий ток диода в серии с входом).

10.Д x Ш x В = 67*43*12Мм

APplication:

1.DIY Регулируемый источник питания, вход 5 В может регулироваться на 5-35 В.

2. TИсточник питания для вашего электронного оборудования. Например, 3,7 В лития повышается до 5 В для мобильной мощности; 7,4 В или 12 В повышается до источника питания ноутбука до 19 в.

3. AS источник питания транспортного средства для вашего ноутбука, КПК или различных цифровых продуктов питания.
