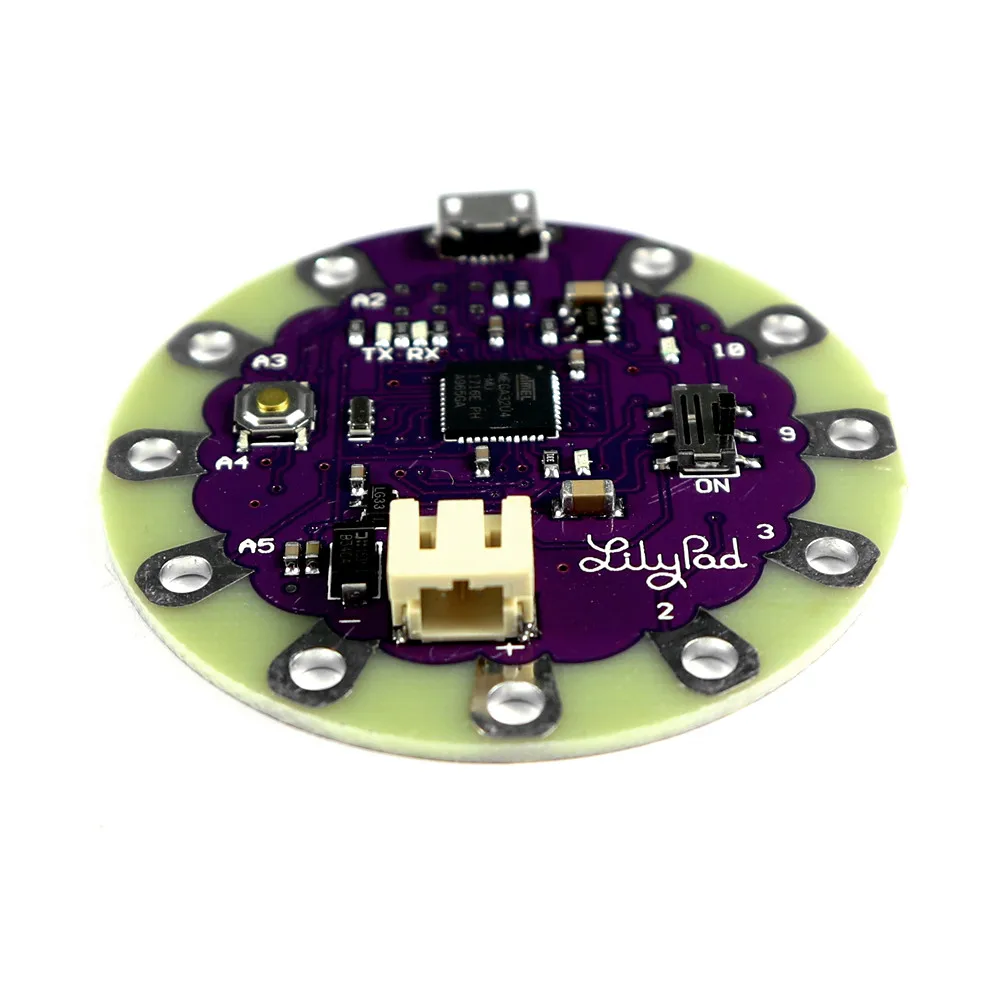

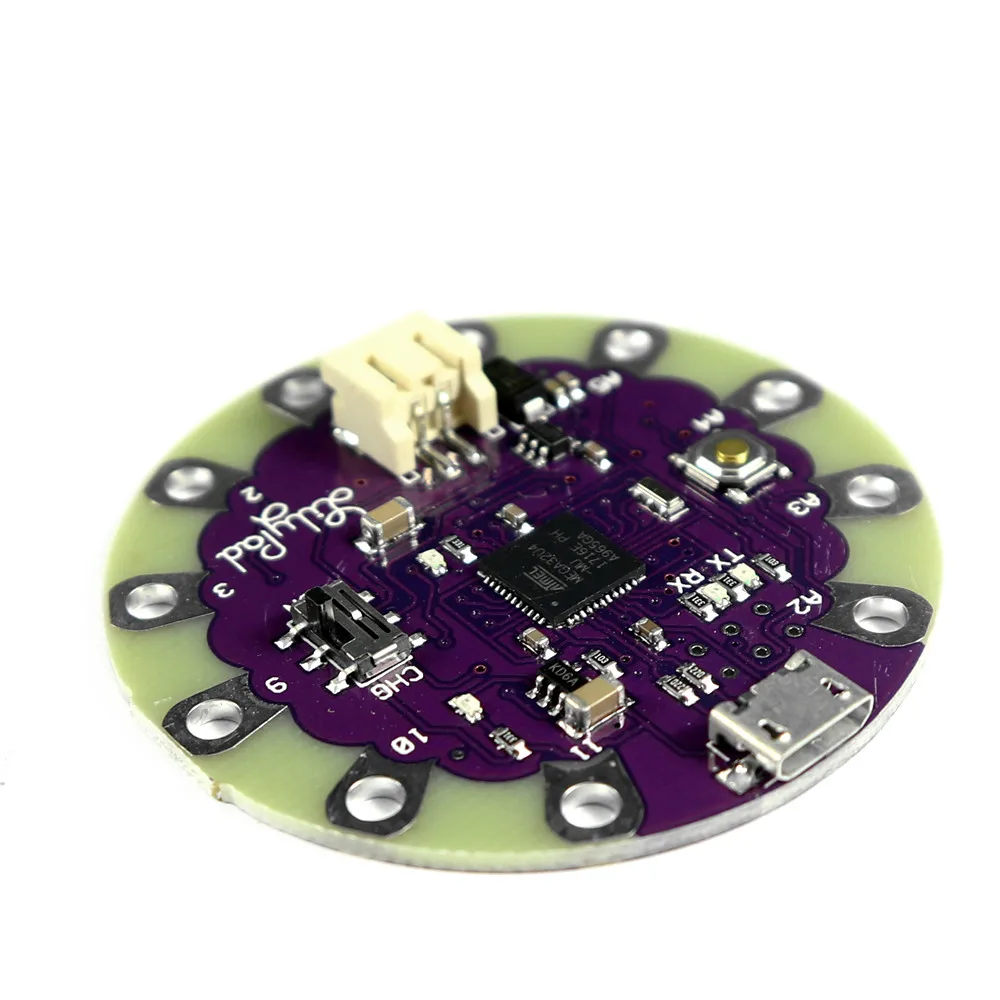

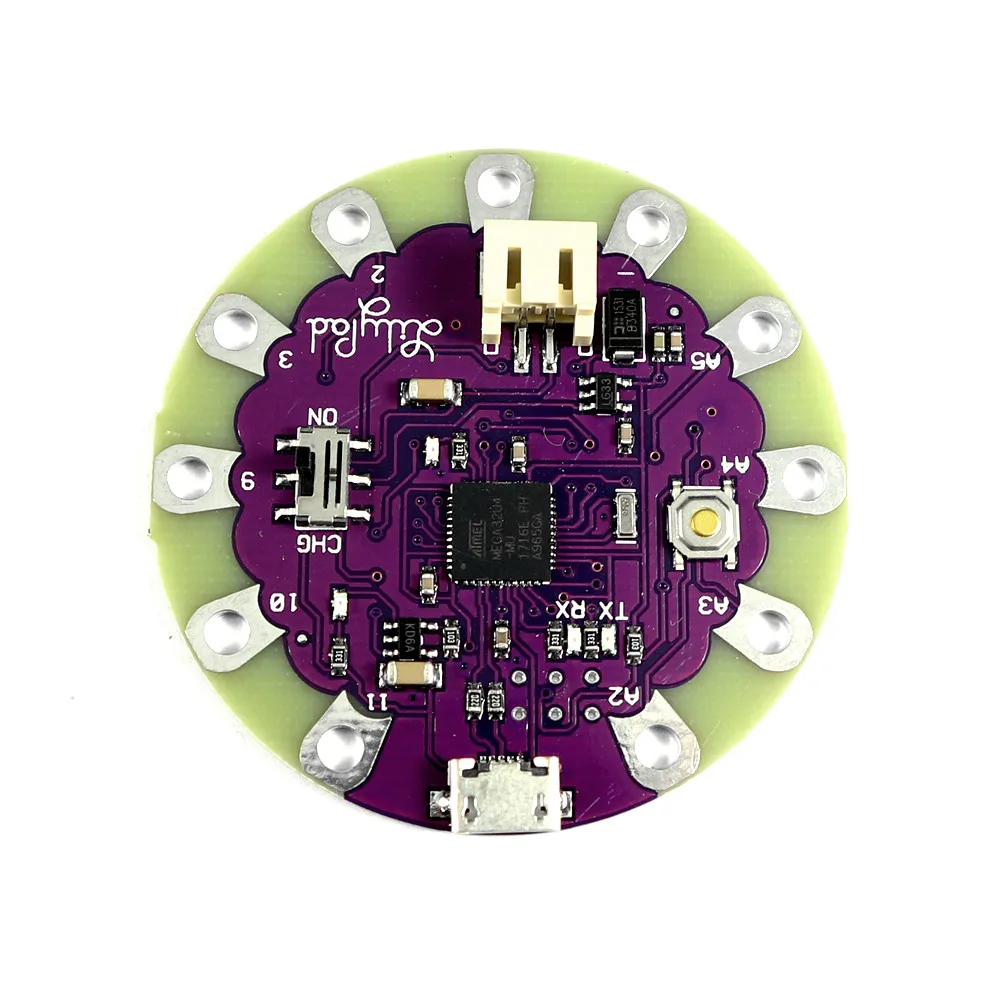

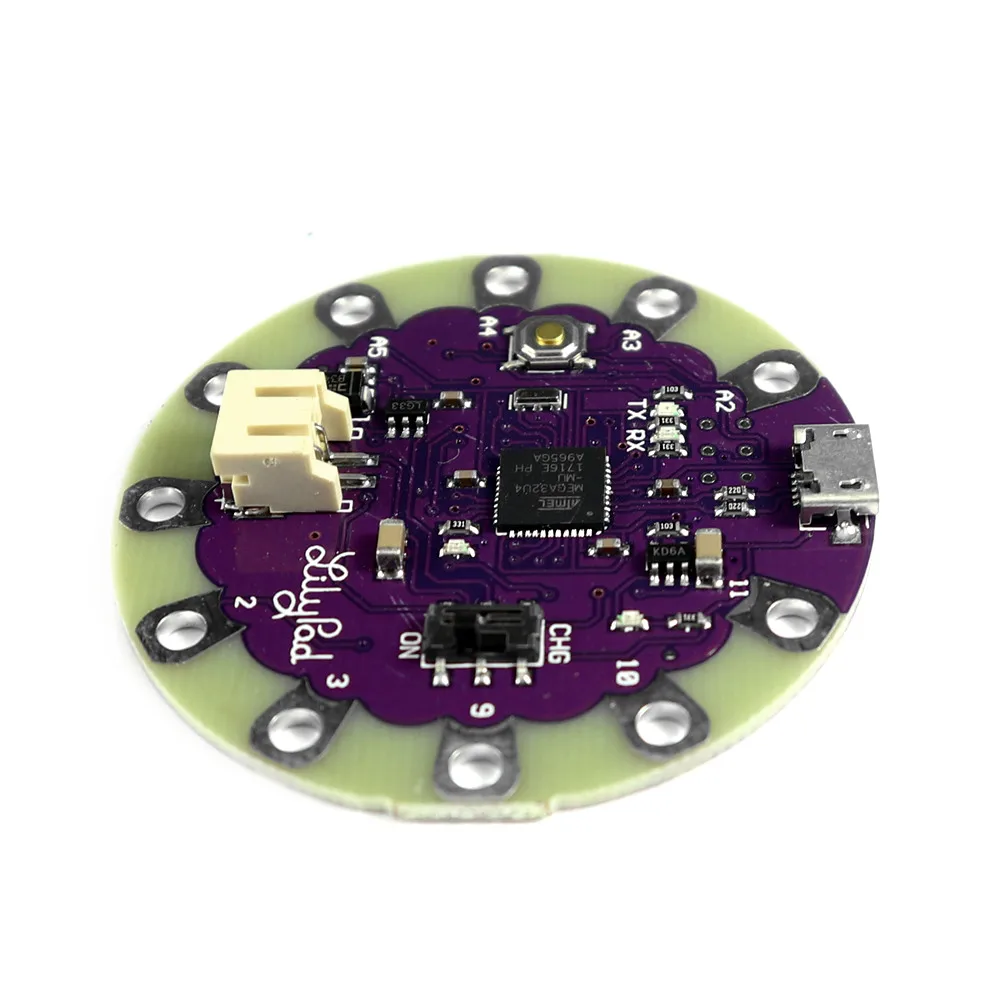

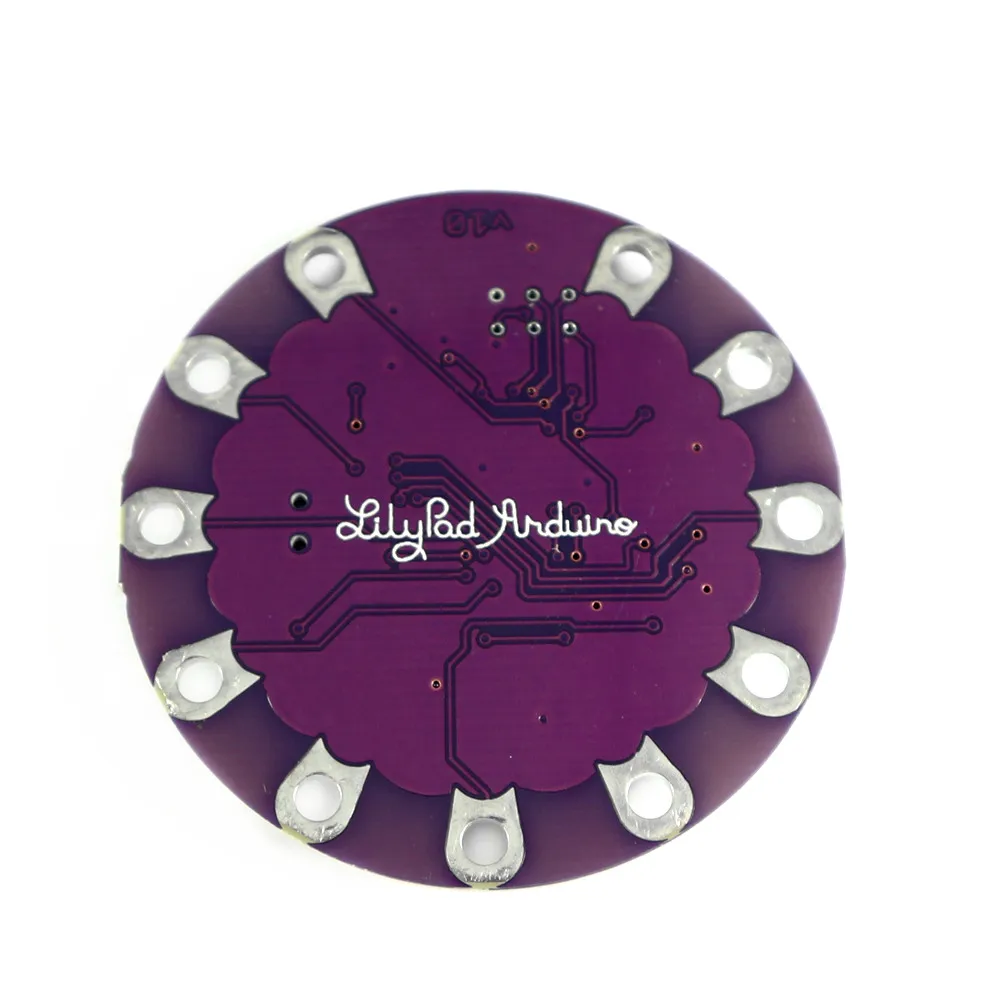

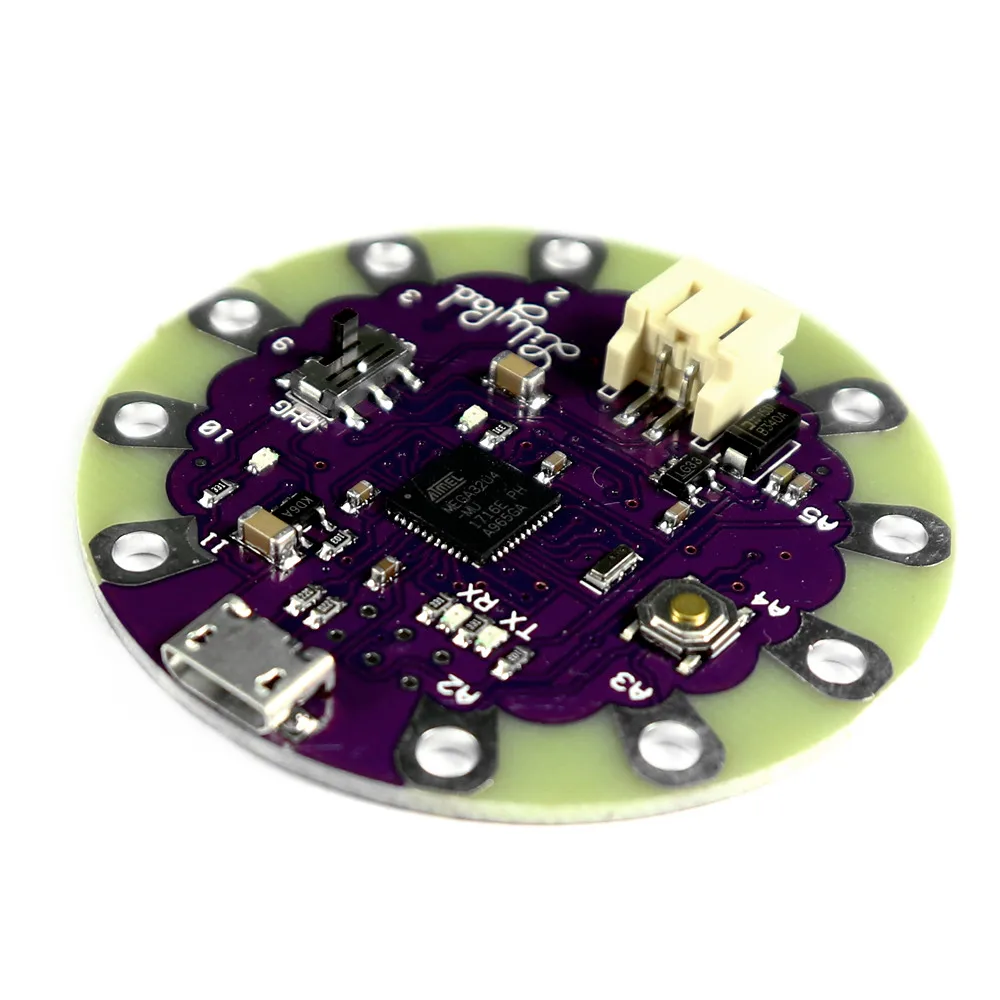

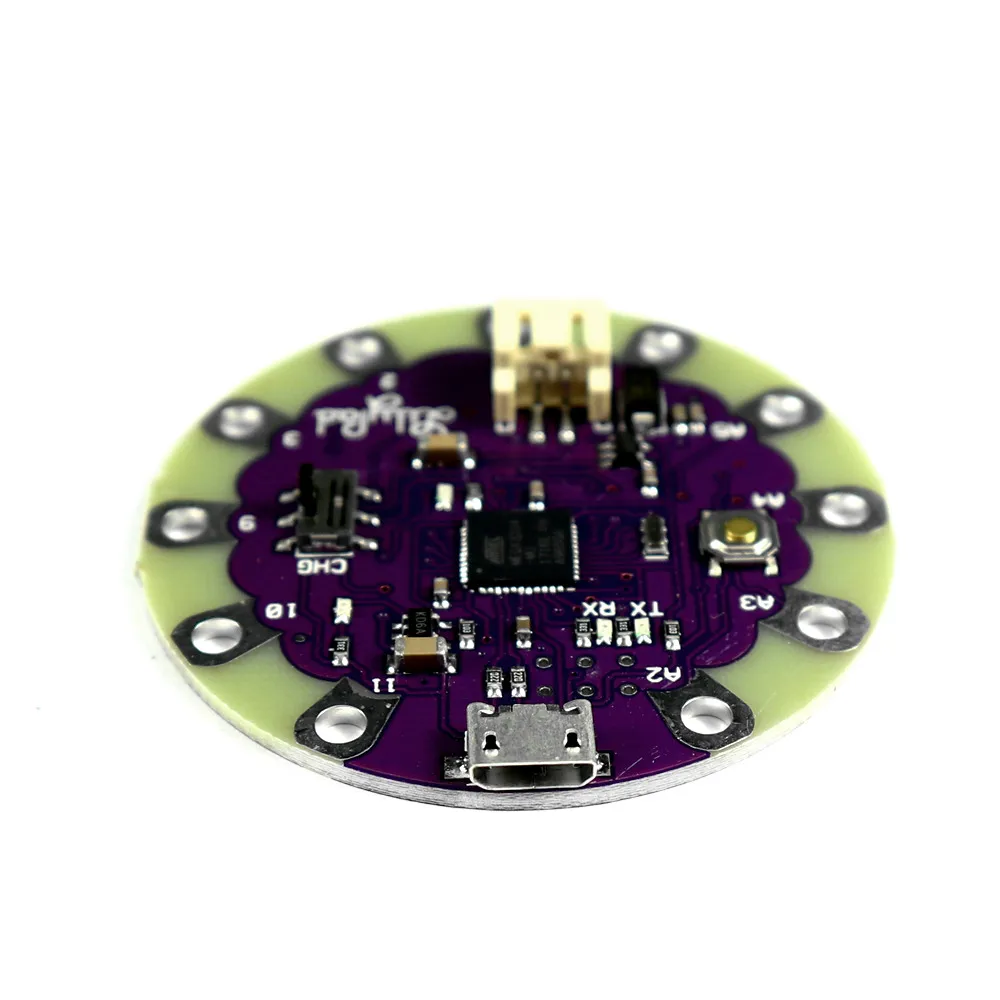

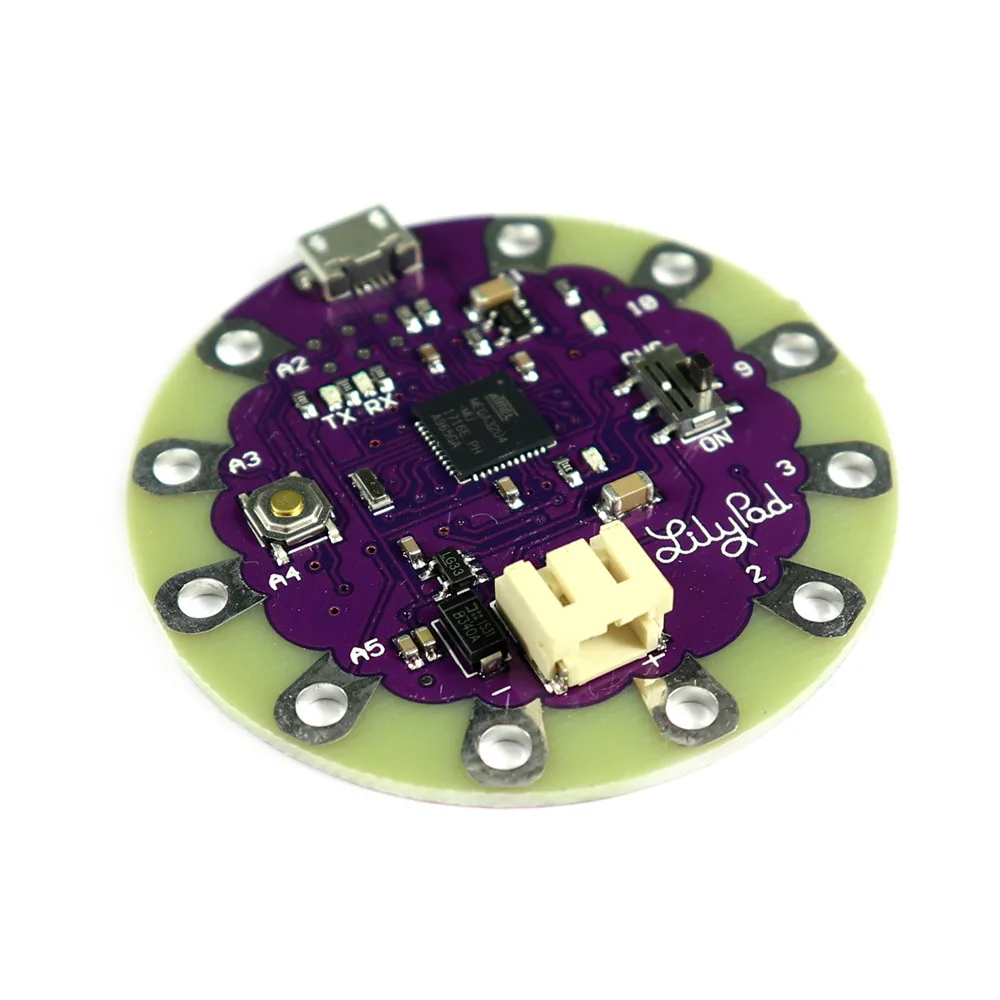

LilyPad для Arduino USB-это плата микроконтроллера, основанная на ATmega32u4. Он имеет 9 цифровых входных/выходных контактов (из которых 4 могут использоваться в качестве PWM выходов и 4 в качестве аналоговых входов), резонатор 8 МГц, соединение micro USB, В JST разъем для 3,7 V литий-полимерный аккумулятор, а также кнопку reset (Перезагрузка). Он содержит все необходимое для поддержки микроконтроллера; Просто подключите его к компьютеру с помощью usb-кабеля или включите его с батареей, чтобы начать работу. lilyPad для Arduino USB отличается от предыдущих досок LilyPad тем, что ATmega32u4 имеет встроенную usb-связь, устраняя необходимость в отдельном адаптере USB-к-серийному. Это позволяет LilyPad для Arduino USB отображаться на подключенном компьютере в качестве мыши и клавиатуры, в дополнение к виртуальному (CDC) последовательному/COM-порту. Это также имеет другие последствия для поведения доски.

Микроконтроллер ATmega32u4 рабочее напряжение 3,3 V входное напряжение 3,8 в до 5 В пост цифрового ввода/вывода 9 PWM каналов 4 аналоговые входные каналы 4 постоянного тока в I/O Pin 40 мА флэш-память 32 КБ) ATmega32u4) в том числе 4 КБ используются загрузчиком SRAM 2,5 Кб (ATmega32u4) EEPROM 1 Кб (ATmega32u4) Тактовая частота 8 МГц.
