Цветной светильник RGB Dream Circle 5 мм светодиодный DIY Kit с корпусом музыкальный

Цветной светильник RGB Dream Circle 5 мм светодиодный DIY Kit с корпусом музыкальный

Руководство на английском языке:

Http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/12543.pdf

Носок:

Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена!

Настоятельно рекомендуется просмотреть руководство по установке перед началом установки!

1. Введение

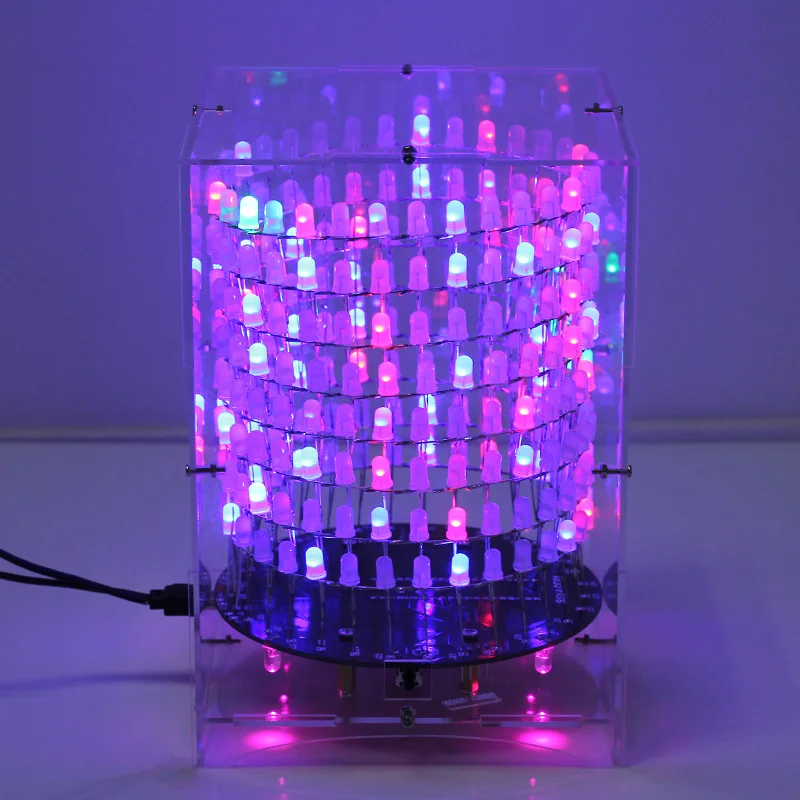

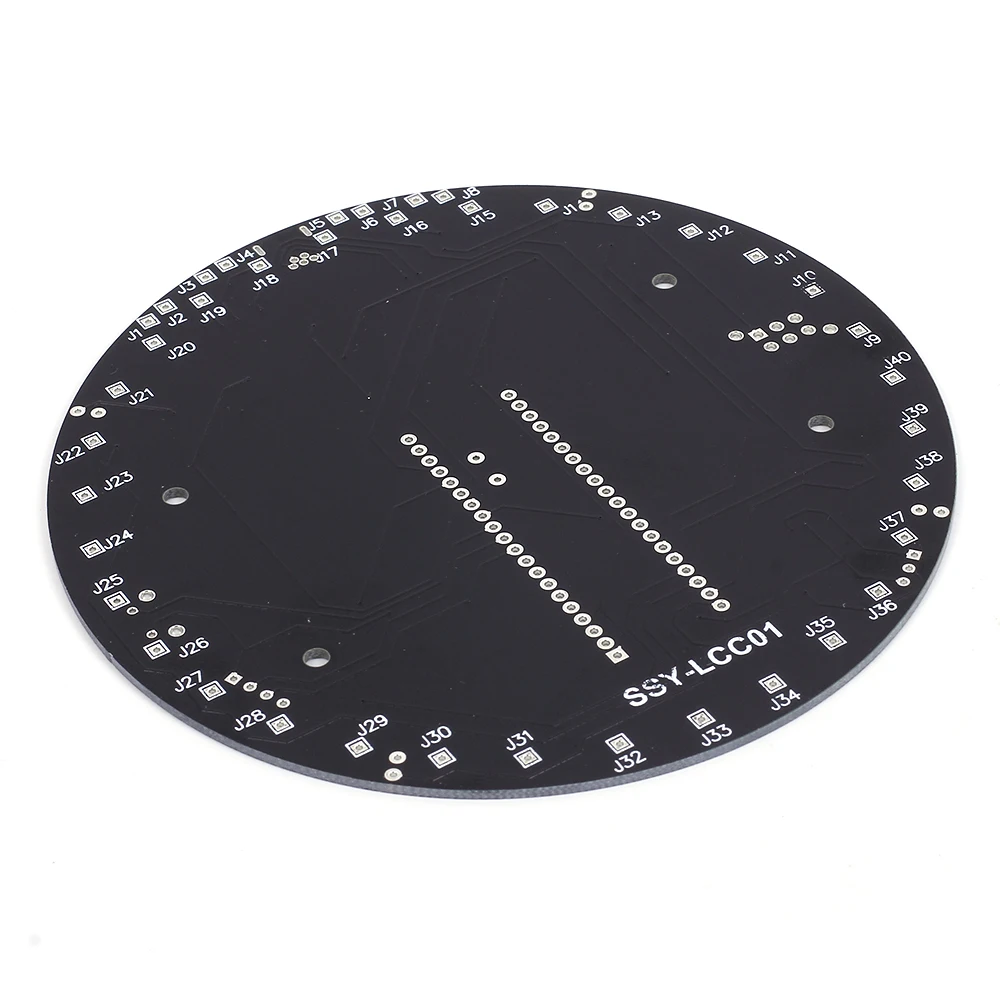

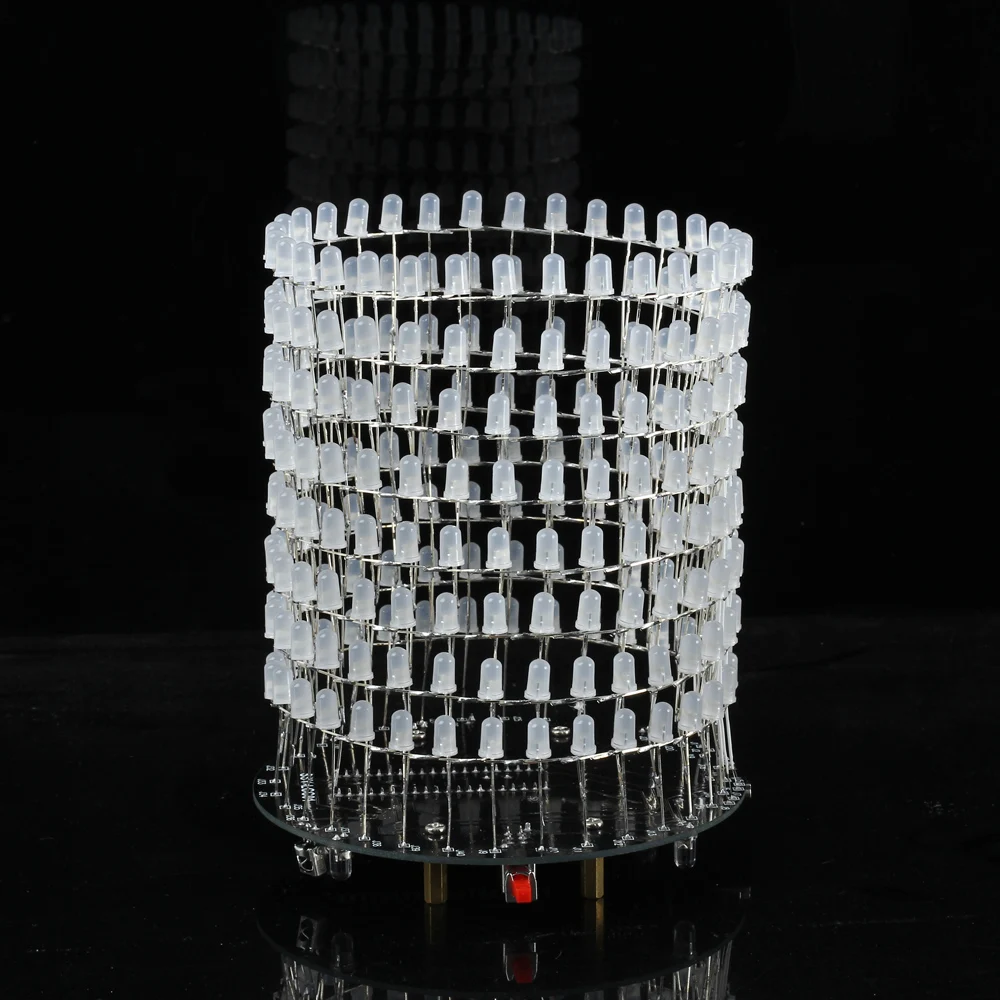

Это светильник DIY kit, который вам нужно сварить и собрать самостоятельно. Нижняя пластина состоит из монтажной платы и компонентов. 256 светодиодный индикатор создает цилиндрическое стереопространство. Разнообразие классных моделей, показывающих трехмерный эффект. Это лучше, чтобы посмотреть в ночное время.

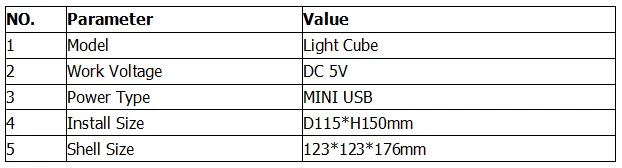

2. Параметр

3. Функция

1>. 8*32 (точечная матрица) светодиодный

2>. Различные режимы можно переключать по вашему желанию:

1). Автономные модели анимации (до дюжины)

2). Алфавитная анимационная модель (четыре фестиваля на английском языке)

3). Четыре слова на английском языке:

Я люблю тебя

С днем рождения

С Новым Годом

Счастливого Рождества

4). Режим музыкального спектра (четыре аудио режима)

Спектральный режим должен быть соединен с входным аудиосигналом, так что оптический куб может бить ритм музыкального спектра.

3>. Печатная плата использует черную классическую картину, которая добавляет загадочное чувство.

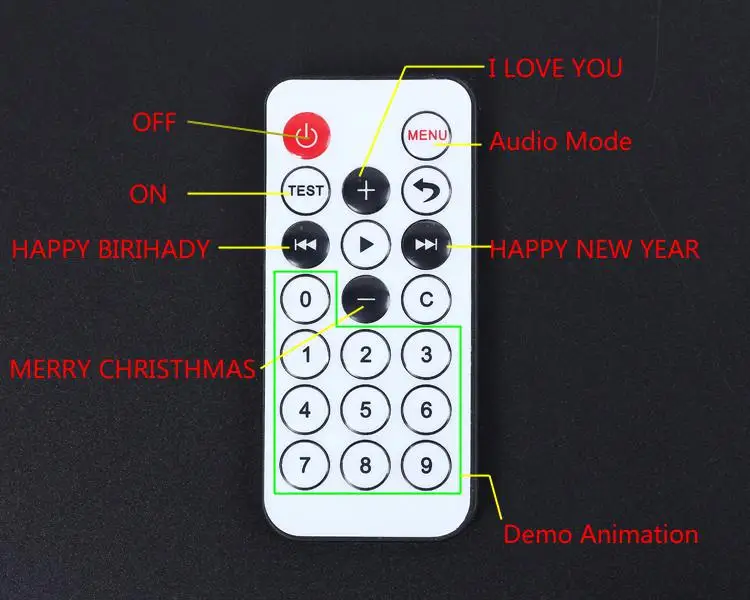

4>. Режим переключения с помощью пульта дистанционного управления или кнопки в любое время.

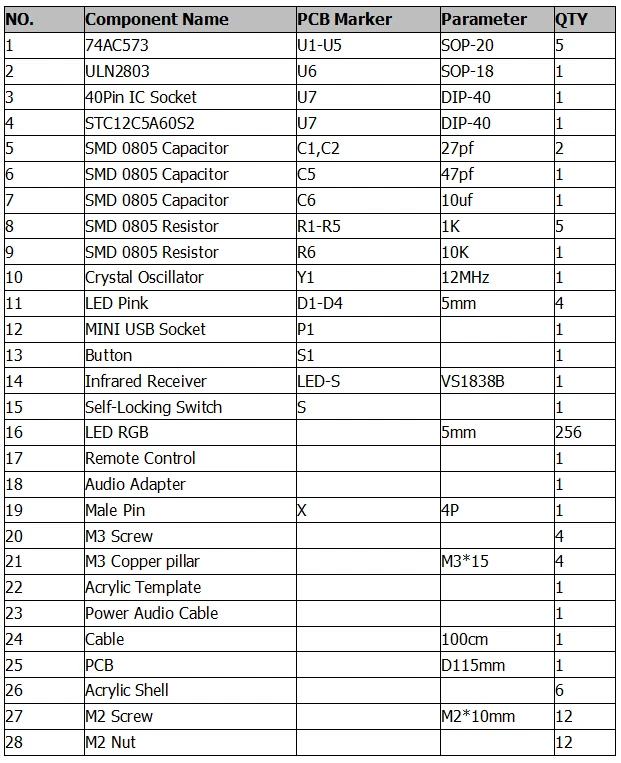

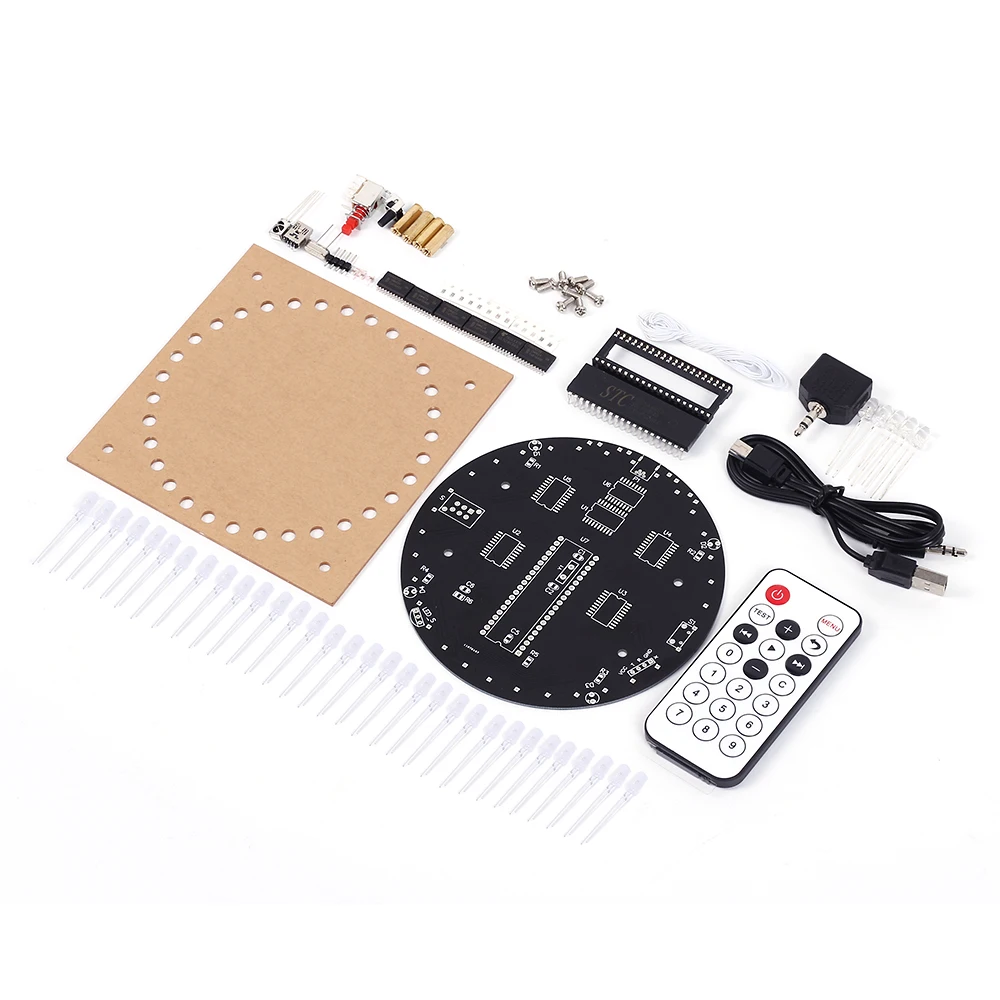

4. СПИСОК КОМПОНЕНТОВ

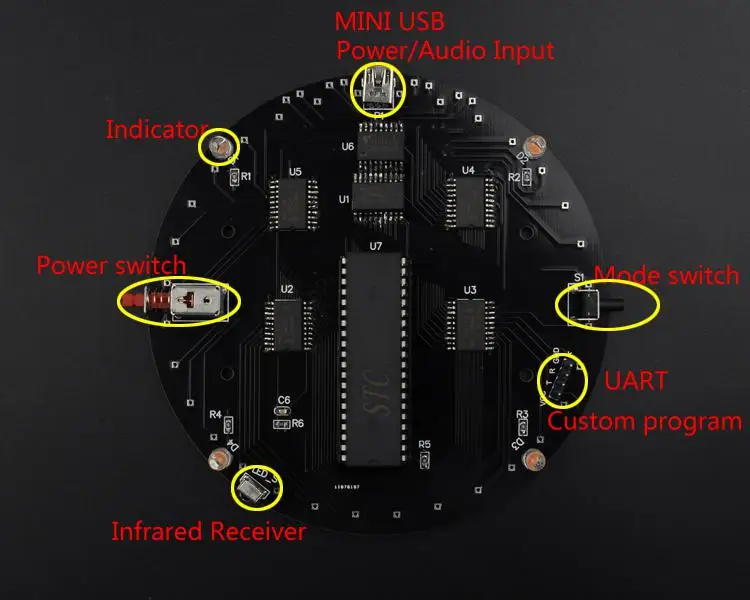

5. Базовая инструкция

1>. Мини-usb: интерфейс питания и аудиовход;

2>. Индикатор: рабочий индикатор;

3>. Выключатель питания: включение/выключение питания;

4>. Инфракрасный приемник: используется с пультом дистанционного управления;

5>. UART: пользовательский интерфейс программирования. Пользователи могут программировать свой собственный код для загрузки кода через этот интерфейс. Оригинальный код внутри чипа будет перезаписан (не рекомендуется);
