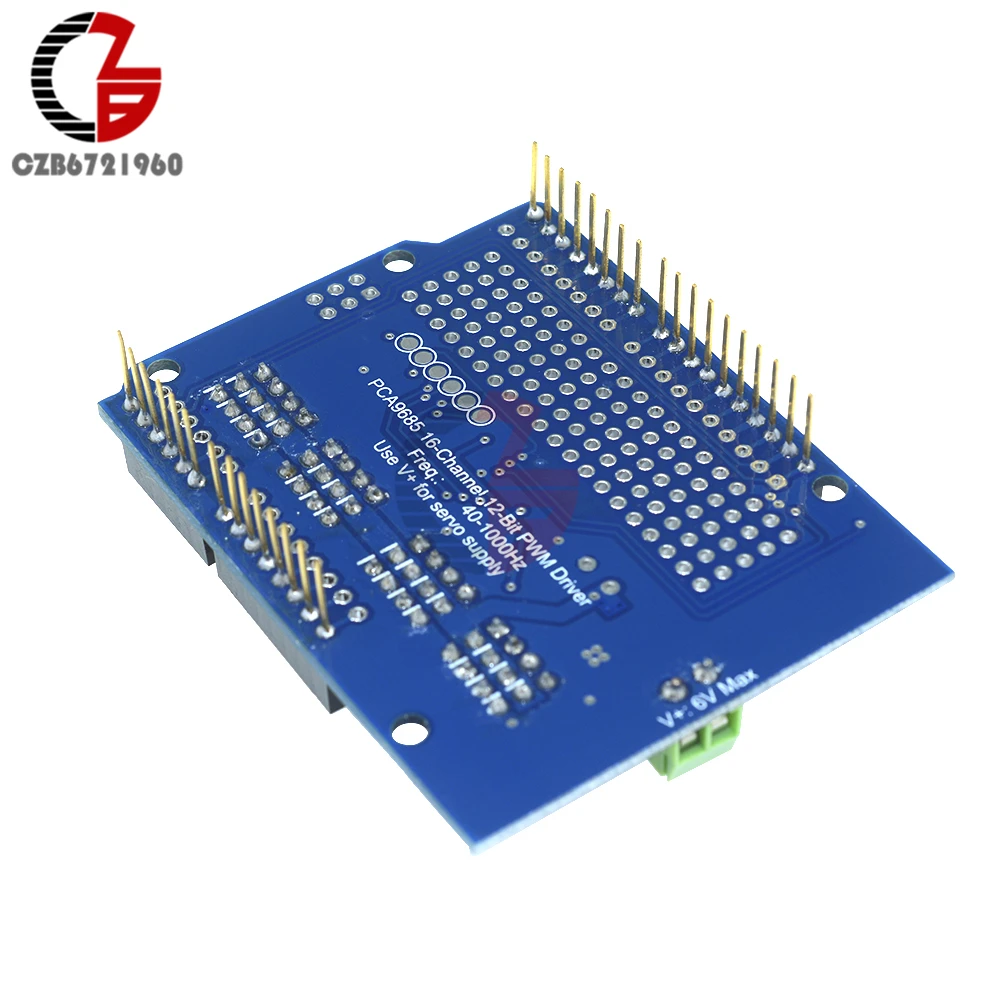

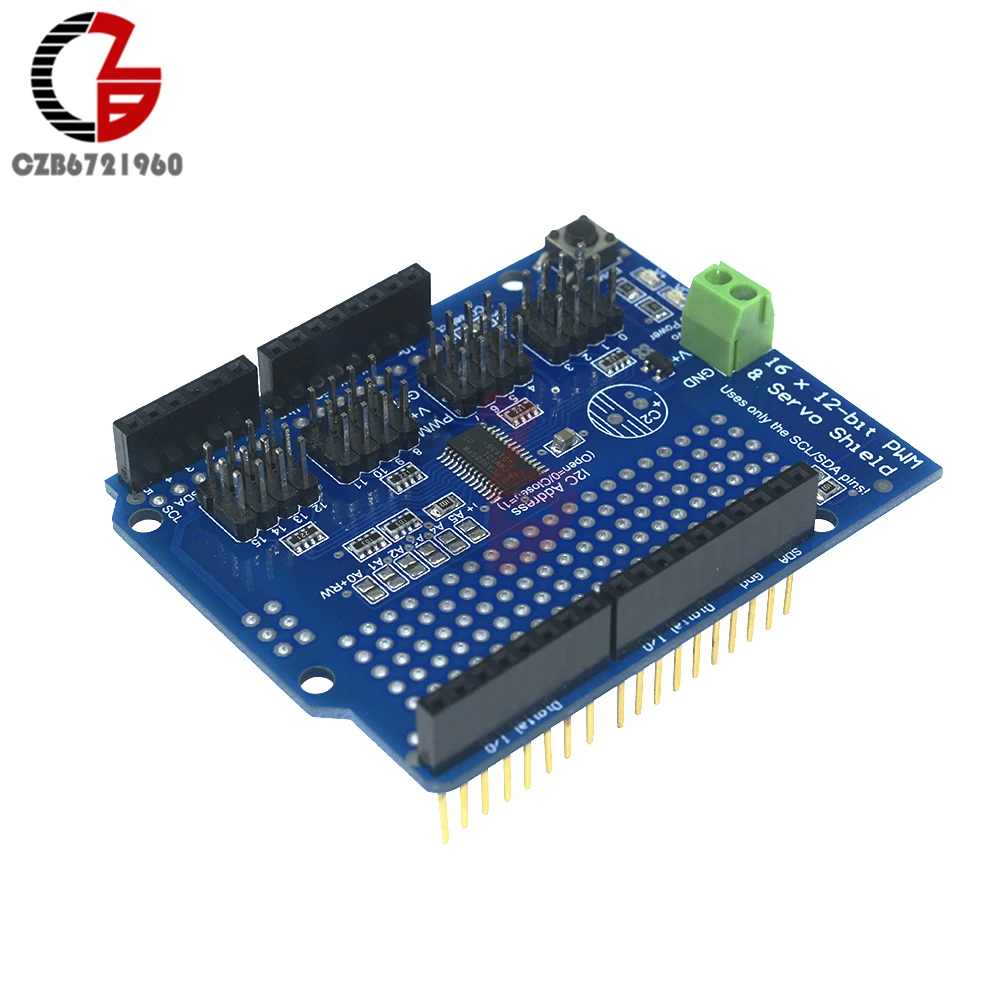

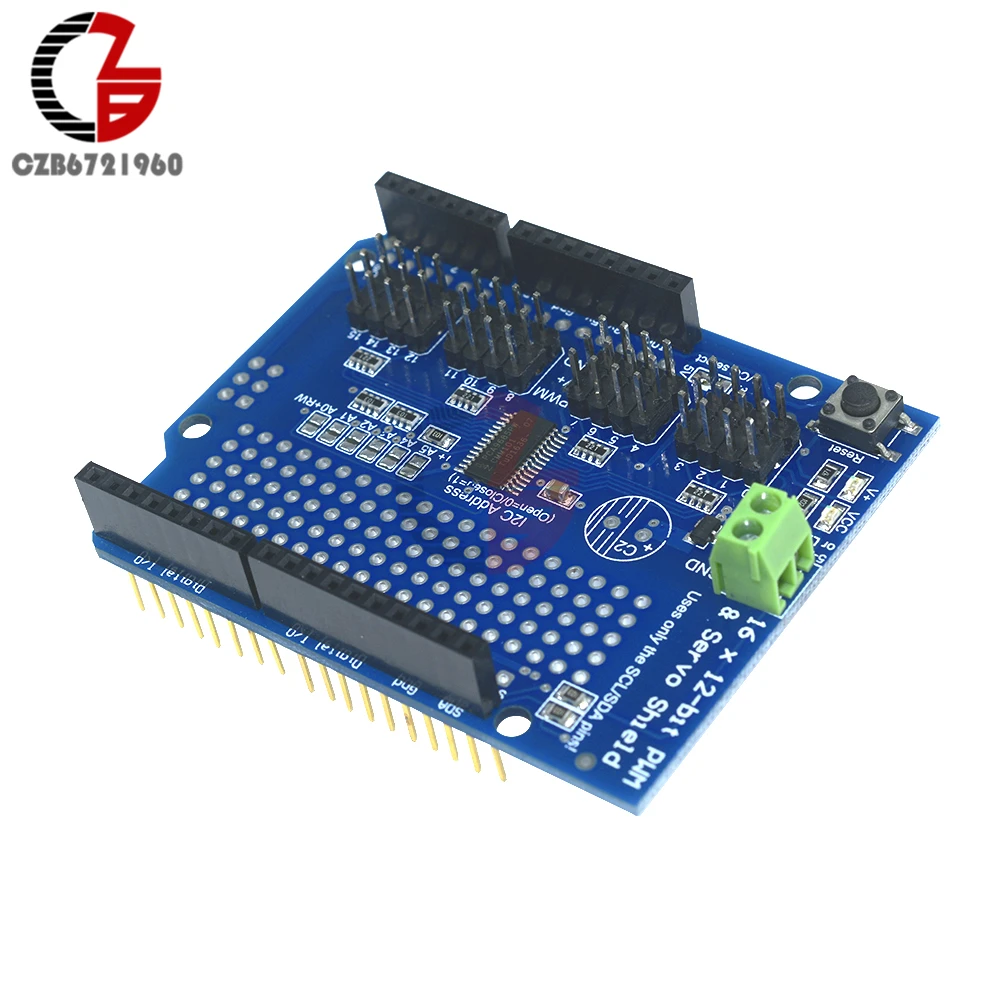

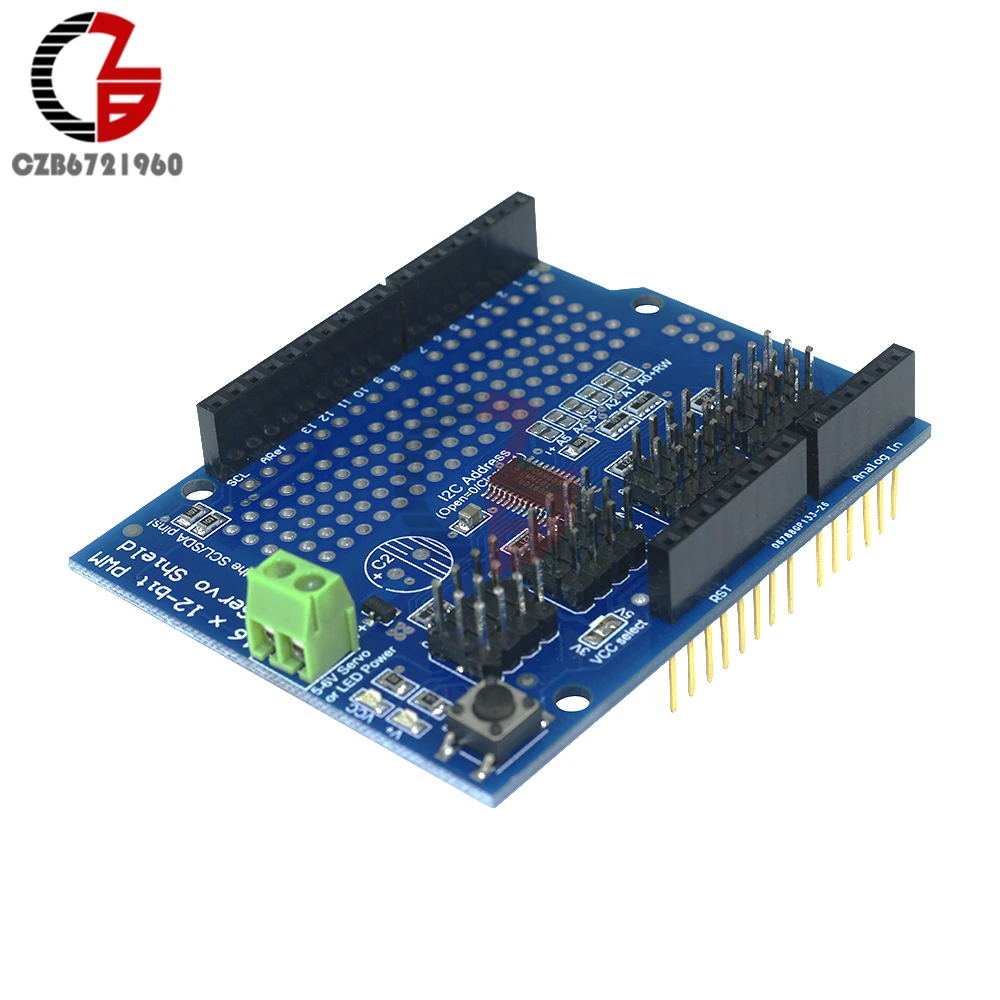

PCA9685 16 канальная 12 битная плата сервопривода PWM щит модуль драйвера двигателя

PCA9685 16 канальная 12 битная плата сервопривода PWM щит модуль драйвера двигателя

Описание:

Вы хотите сделать крутого робота, может быть, ходунка с гексаподом, или, возможно, просто кусок искусства с большим количеством движущихся частей. Или, возможно, вы хотите управлять большим количеством светодиодов с точным выходом PWM. Тогда вы поймете, что ваш микроконтроллер имеет ограниченное количество выходов PWM! Что теперь?
Используйте только два контакта, Управляйте 16 свободными выходами ШИМ! Вы даже можете настроить 62 выхода, чтобы контролировать до 992 выходов ШИМ

> Это I2C-controlled драйвер PWM со встроенными часами. Это означает, что, в отличие от семьи TLC5940, вам не нужно непрерывно отправлять сигнал, связывающий ваш микроконтроллер, его полностью свободный запуск!
> Соответствует 5 В, что означает, что вы можете контролировать его с 3,3 V микроконтроллер и по-прежнему безопасно управлять до 6В выходов (это хорошо, когда вы хотите, чтобы контролировать белые или синие светодиоды с 3,4 + вперед напряжения)
> 6 адресов выбирают контакты, так что вы можете подключить до 62 из них на одной шине i2c, в общей сложности 992 выходов-это много сервоприводов или светодиодов
> Регулируемая Частота ШИМ примерно до 1,6 кГц
> 12-бит для каждого выхода-для сервоприводы, это означает, что по поводу 4us разрешение при кадровой частоте 60 Гц, частота обновления
> Настраиваемый push-pull или выход открытого слива
> Выход позволяет pin быстро отключить все выходные данные s

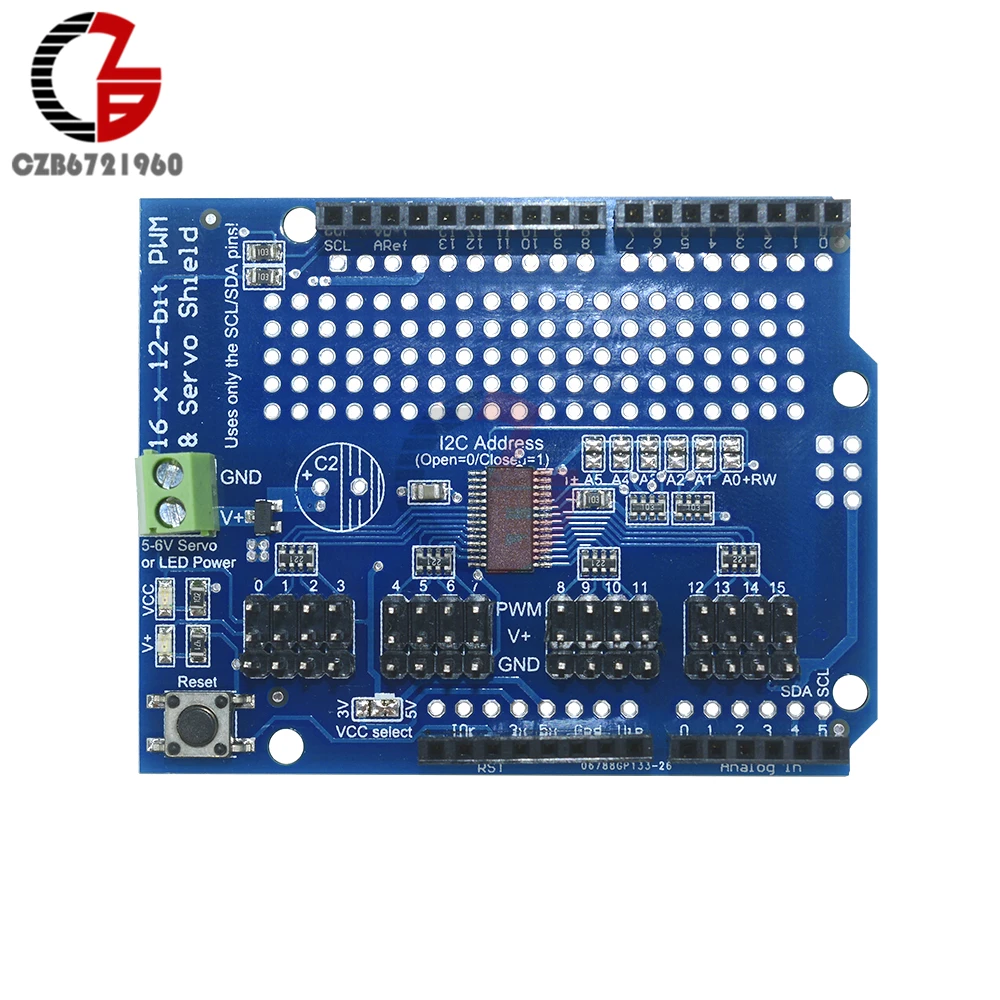

Мы завернули этот милый чип в секционную доску с парой отличных дополнений

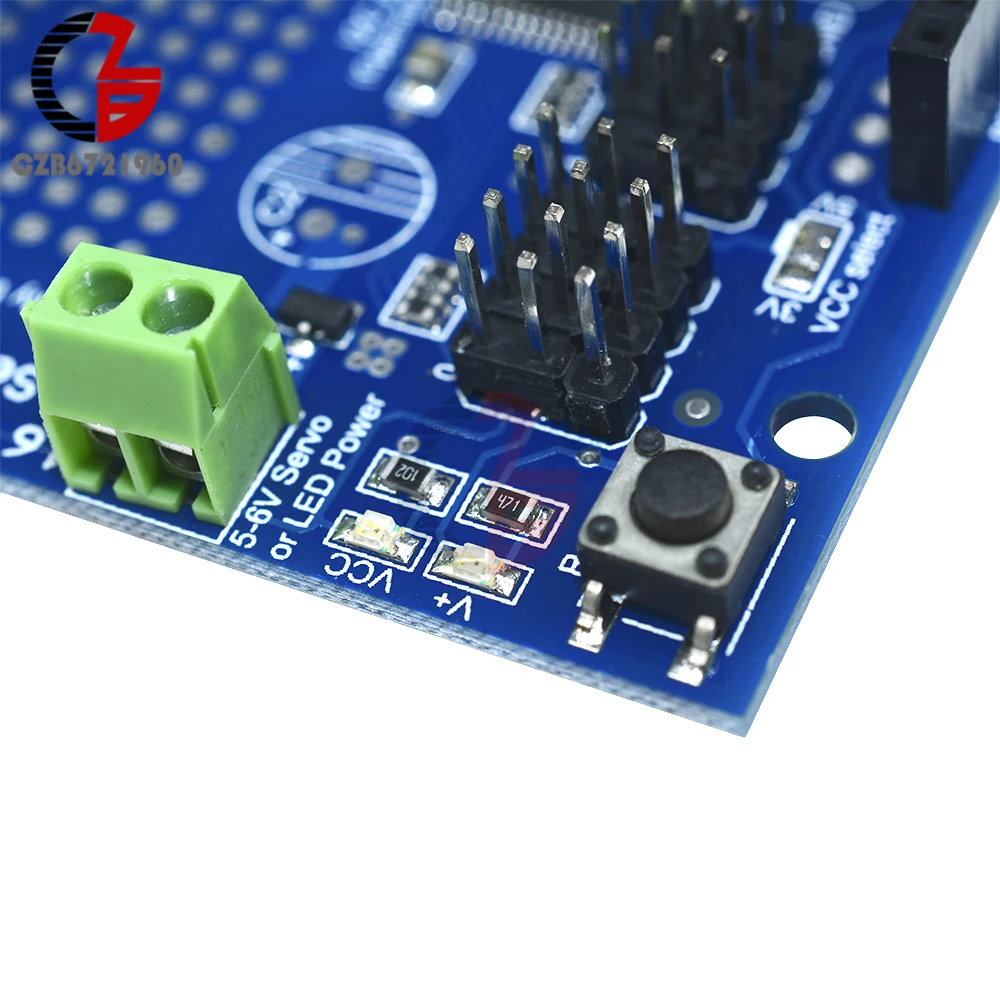

> Клеммная колодка для ввода питания (или вы можете использовать 0,1 "поломки на стороне)
> Защита от обратной полярности на входе клеммного блока

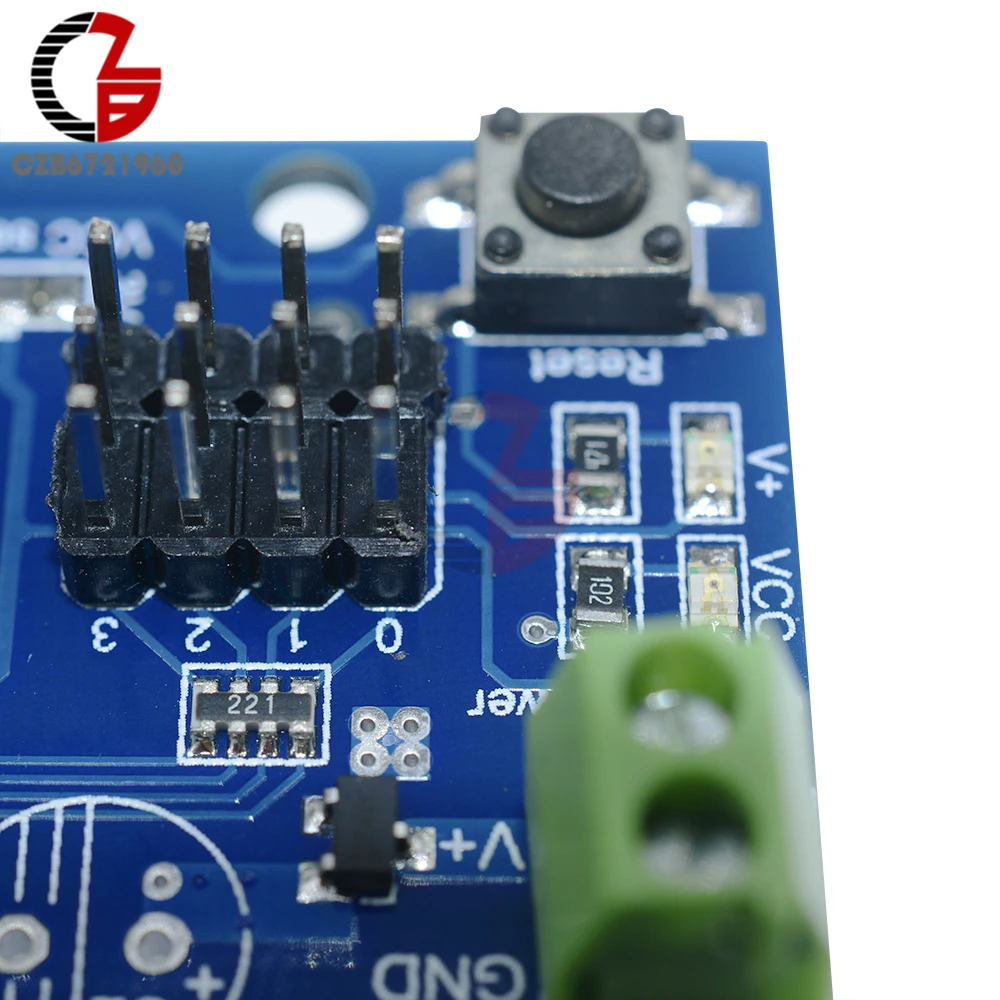

> Зеленый Мощный светодиодный
> 3 контактные разъемы в группы 4, так что вы можете подключить 16 сервоприводы сразу (сервопривода вилки немного шире, чем 0,1», так что вы можете только в том случае, стек 4 рядом друг с другом на 0,1 "Заголовок
> "Цепной" дизайн
> Место для размещения большого конденсатора на линии V + (в чехол, который вам нужен)
> 330 Ом серии резисторов на всех выходных линиях, чтобы защитить их, и сделать вождения светодиодов trivial
> Паяльные перемычки для 6 адресов

Посылка включает в себя:

1 x модуль серводвигателя ШИМ
