Характеристики производительности:

\
\

Рабочее напряжение ACV220 +/-10% 50 Гц, и прибор может работать непрерывно.

\
\

Тестовые точки: CT-9809 (без количественной статистики) и CT-9909 (с количественной статистикой), конец: 40Pin, B конец: 40Pin.

\
\

Этот инструмент проверяет два жгута проводов не более 40 штифтов с одной стороны (80 штифтов с обеих сторон). Тест на двухконтурную проводимость определяет, являются ли жгуты проводов короткими, вытесненными или открытыми (или открытыми). Для проверки провода 64Pin, пожалуйста, нажмите на ссылку в конце бумаги.

\
\

\
\

CT-9809 и CT-9909 (40Pin)

\
\

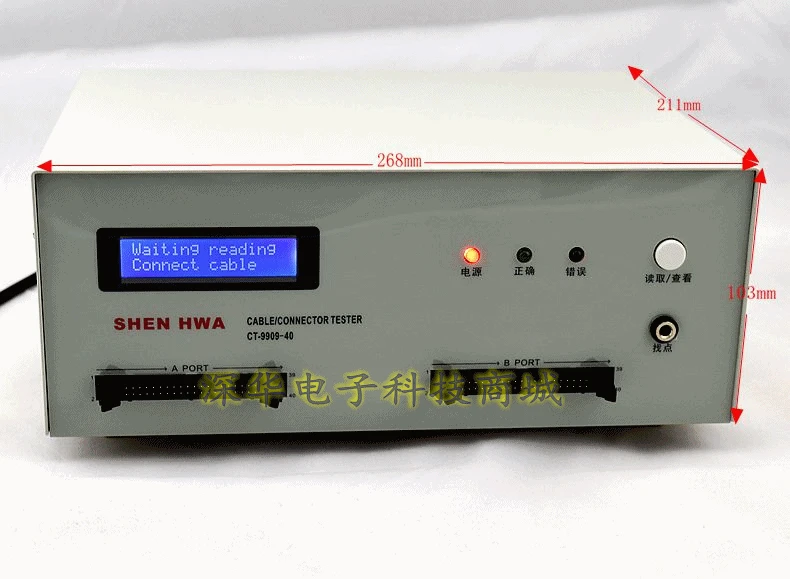

Объем (мм): 268 (Ш) x 103 (в) x 211 (D)

\
\

Вес нетто: 3 кг

\
\

\
\

\
\

Краткое введение

\

CT-9809 и CT-9909 (40Pin) инструмент для испытаний проводного материала-это система тестирования параметров проводов, специально используемая для тестирования качества и надежности различных кабелей, жгутов и электропроводки. Система подходит для тестирования электрического качества всех видов электронных кабелей, таких как Клеммная проволока, usb-линия передачи данных (без пустой стопы, стандартная двухклеммная проводимость), компьютерная периферийная линия, устройство провода и соединитель и т. д. в процессе, и может быстро обнаружить короткое замыкание, открыть (открыть) Цепи, вывиха и так далее. Газовая характеристика-это новый и Быстрый тестер проводов.

\
\

Примечание:
\

\
\

1. Этот инструмент подходит для стандартных испытаний (i.e. Испытательный провод без отверстий, стандартная двухклеммная проводимость, клемма A и B и двусторонний тест на проводимость).
\

\
\

2. Когда тест является ненормальным, вы можете использовать зонд, чтобы найти функцию, чтобы увидеть, не поврежден ли прибор.
\

\
\

3, прибор должен быть чистым и гигиеничным, а рабочий стол аккуратный и чистый. В чехол внезапного отключения питания, источника питания должен быть отключен на все ваши вопросы.
\

\
\

4. Если у вас есть какие-либо вопросы во время операции, пожалуйста, свяжитесь с нами, вы можете связаться с г-ном Беллом 1892 9393937 или связаться с онлайн-службой поддержки клиентов.
\

\
\

Технические параметры

\
\

Описание компонентов:

\
\

BПроцедура работы:

\
\

1. Подключите источник питания и включите выключатель питания на задней панели. Индикатор питания включен. Соединительный кабель ожидания отображается на экране инструмента.

\
\

2. Вставьте кабель 40P на A и B клеммы для подключения Испытательного Прибора для тестирования.
\

\
\

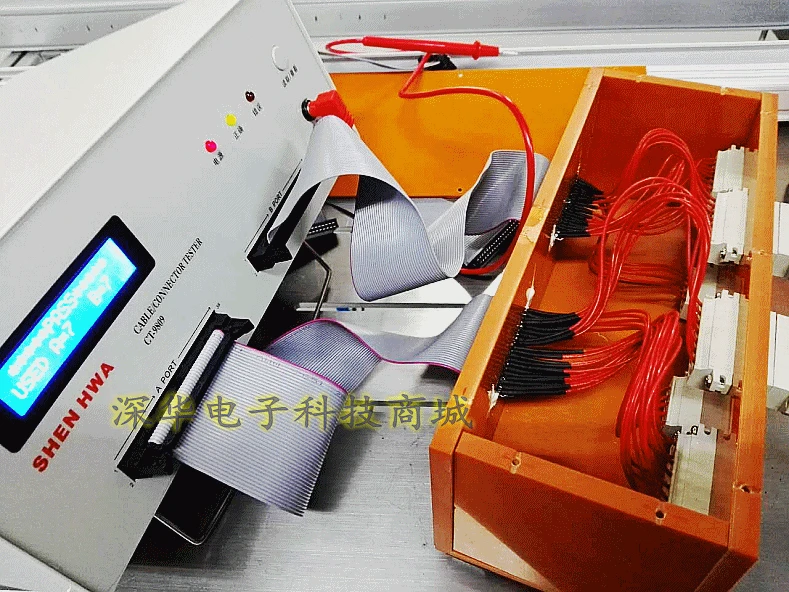

3. Вставьте испытанные провода в A и B клеммы соответственно и подтвердите, что все концы проводов двух концов хорошо подключены.
\

\
\

4. Нажмите кнопку «Чтение» после завершения исследования, а затем нажмите кнопку «Чтение» после считывания данных линии для просмотра данных подключения, на экране появится линия, а: ** До B:**, каждое нажатие «чтение» Ключ может просматривать только набор данных проводки до конца обзора; (Примечание: инструмент считывает пробную линию, если каждый тест-это все проводки, следующая загрузка, не вставляя образец линии, непосредственно нажмите read можно назвать тестовым основанием, после чего вы можете непосредственно проверить. Если вы измеряете различные типы жгутов проводов, вам нужно взять новый образец линии для инструмента для чтения, так что вы можете измерить различные типы проводов.
\

\
\

5. После правильного считывания линии, наберите провод образца, чтобы начать тест. Этот инструмент не нужно повторно нажимать кнопку «Чтение» во время непрерывного теста. Он может непосредственно провести тест. Когда появляется экран «PASS: A:** TO B:**» и «beep», это указывает на хороший продукт.
\

\
\

6. Если во время тестирования есть открытая цепь, короткое замыкание или неправильное размещение, на экране появится «ошибка: Откройте A:** B:**» красный светильник, ** Будет отображаться как конкретная стопа, без звука, что указывает на неисправность провода (открытие означает открытие, короткое означает короткое замыкание, Расположение означает неправильное размещение).
\

\
\

7. Новый инструмент функция нулевой очистки, нажмите кнопку считывания в течение трех секунд, на приборе появляется экран перезапуска тестера, вы можете отпустить кнопку, экран означает, что тестовый инструмент перезапускается, отпустите кнопку, в это время, чтобы повторно прочитать новый образец линии, Если вы все еще хотите проверить исходную линию, нажмите кнопку чтения, чтобы получить доступ к исходным данным, исходные данные могут быть получены и протестированы напрямую.
\

\
\

Примечание: CT-9909-40 имеет функцию подсчета количества квалифицированных жгутов проводов. Максимальное количество квалифицированных жгутов проводов составляет 99999. Когда инструмент перезапущен, количество квалифицированных жгутов проводов будет очищено. CT-9809 не выполняет статистическую функцию квалифицированной проводки.

\

CT-9809/CT-9909-40 стандартные аксессуары:

\
\

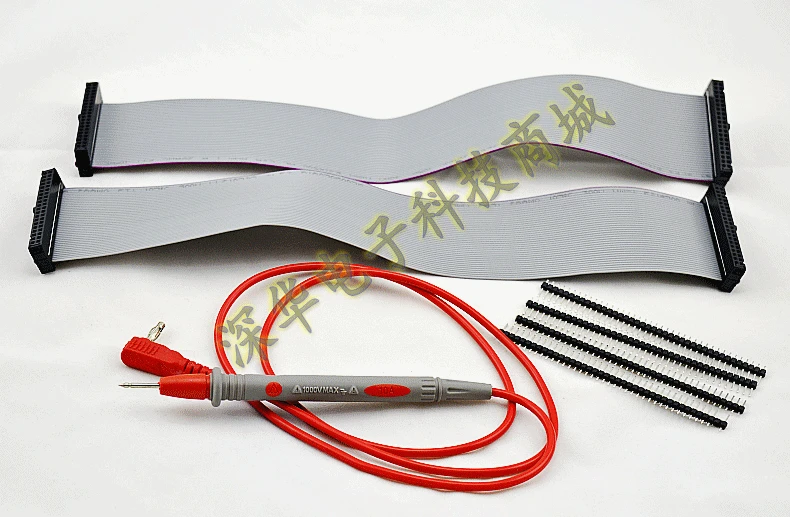

Есть 1 Инструкция, 2 40Pin линии, 1 тестовая ручка и 4 40Pin булавки.

\
\

\
\

BCT-9809/CT-9909-40 аксессуары для покупки:

\
\

\

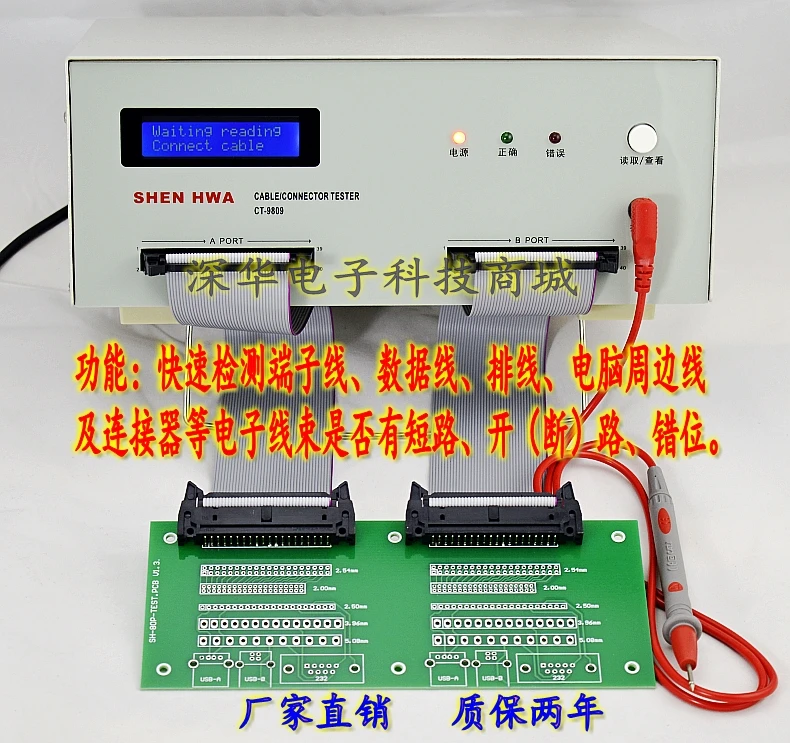

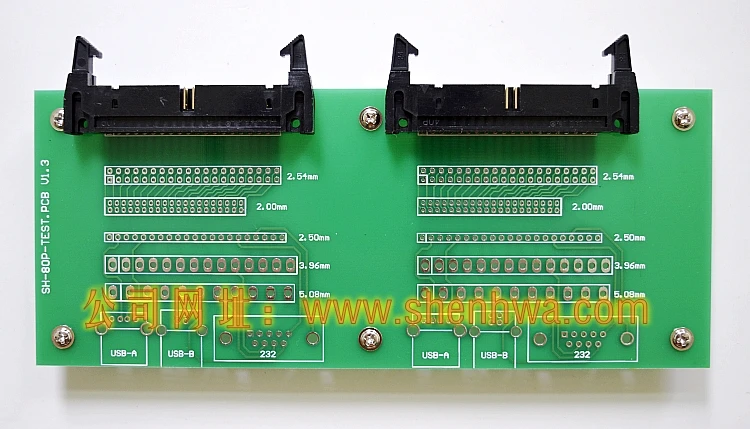

Прибор для проверки проводов (один конец 40pin, оба конца 80pin, подходит для USB передачи данных, RS232 линии связи и шаг ноги: 2,00 мм, 2,54 мм, 3,96 мм и 5,08 мм провода):

\
\

\
\

Различные терминалы жгута проводов отличаются. В дополнение к приобретению наших готовых жгутов, клиенты могут сделать свой собственный жгут в соответствии с типами терминалов жгута (часть дисплея жгута, сделанного клиентом):

\
\

\
