Бесплатная доставка Hi3519V101 Hi3519 IMX274 плата модуля H.265 H.264 4K датчик | Автомобили и

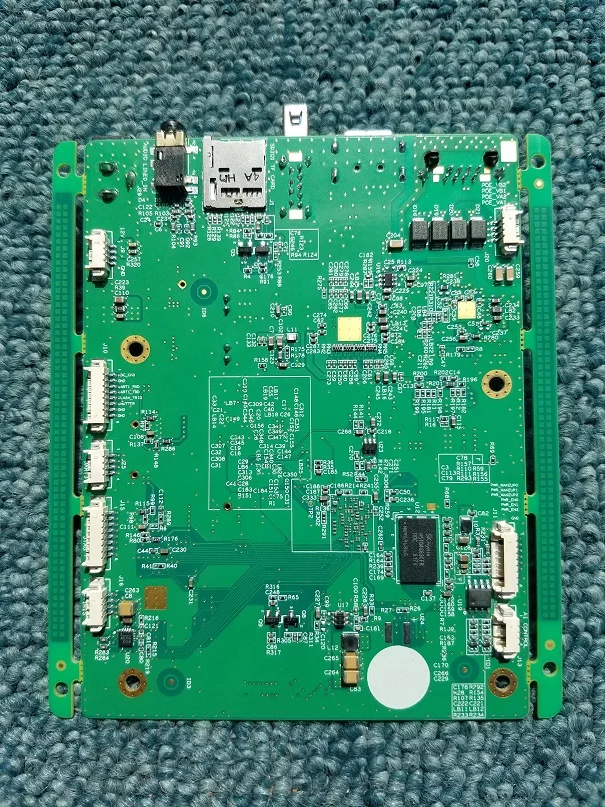

Поставок включают в себя 1 комплект 1. Карта HI3519V101DMEB, размер 123.82x93.96 2. Плата IMX274 1 комплект, размер 38x38, стандартное отверстие для установки. 3.HI3519V101 и IMX274 Подключите мягкую линию 5.TTL к RS232 последовательной линии 6,12 V power one 7. Программное Обеспечение SDK посылка (включая все схемы платы + PCB) Схема интерфейса HI3519V101DMEB в основном содержит 1. Сетевой интерфейс RJ45 2. Выходной интерфейс HDMI 3.USB3.0 интерфейс 4.MicroSD x2 5. Аудио вход и выход, 3,5 мм Интерфейс 6. Работающие от Сетевой Розетки Другие интерфейсы и введение см. Hi3519V101 демонстрационное руководство пользователя с одной платформой. Pdf Введение Hi3519V101 чип Ядро процессора A7 @ 800 МГц, 32кб I-Cache, 32кб D-Cache/128Кб L2 cache A17 @ 1,25 ГГц, 32KB I-Кэш, 32KB D-Кэш/256KB L2 Кэш Поддержка неонового ускорения и интеграция FPU обрабатывающих устройств Поддержка руки большой. Маленький размер основной архитектуры Кодирование видеосигнала H.264 BP/MP/HP H.265 Основной профиль H.264/H.265 поддерживает I/P/B кадры для поддержки двойной P рамки Поддержка базового кодирования MJPEG/JPEG Производительность обработки видео кодирования Кодировка H.264/H.265 поддерживает максимальное разрешение 16M (4608x3456) пикселей. H.264/H.265 многопотоковое кодирование в реальном времени: 3840*2160 @ 30 кадров в секунду + 1080P @ 30 кадров в секунду + 3840*2160 @ 2 кадров в секунду захвата Поддержка максимальной производительности JPEG snapshot 3840*2160 @ 30 кадров в секунду Поддержка CBR/VBR/FIXQP/AVBR/QPMAP пять режимов контроля скорости Максимальная скорость выходного кода поддерживается 100 Мбит/с Поддержка 8 регионов заинтересованности (ROI) кодирования Интеллигентая (ый) Видео анализа Интегрированный Интеллектуальный двигатель ускорения анализа, Поддержка интеллектуального обнаружения движения, защиты периметра, видеосъемки и других интеллектуальных приложений анализа. Видео и обработки графики Поддержка 3D denoising, улучшение изображения, динамическая функция обработки контрастности. Поддержка обработки видео и графического выхода Поддержка функции масштабирования видео 1/30-16x Поддержка двух видео Бесшовные швы Поддержка графического масштабирования от 1/2 До 2x Кодирование предварительной обработки OSD superposition в 8 регионах 2 слоя (видео слой, графический слой) Видео суперпозиция ISP Поддержка двусторонней самостоятельной обработки ISP Поддержка функции 3A (AE/AWB/AF), пользователь управления 3A может быть скорректирован. Поддержка функции de fixed pattern noise (FPN) Поддержка подавления сильный светильник, компенсация задний светильник, гамма, повышение цвета. Поддержка коррекции плохой точки, денозирования, цифровой анти-тряски Поддержка запотевания Поддержка коррекции искажений объектива для поддержки коррекции рыбий глаз Поддержка изображения 90 градусов/270 градусов вращения Поддержка изображения Зеркало, флип Поддержка встроенного датчика WDR, 4F/3F/2F - Frame base/Linebase WDR и локального тонального сопоставления. Предоставляем ПК боковые ISP инструменты настройки Аудио кодек Протокол голосового кодека нескольких протоколов поддерживается программным обеспечением для поддержки G.711, G.726 и ADPCM. Поддержка аудио 3а (AEC/ANR/ALC) обработка Видео-интерфейс Входной сигнал Поддерживает два входа датчика. Максимальное разрешение основного канала поддерживается до 16 м (4608x3456). Максимальное разрешение второго канала поддерживает 8 м (4096x2160). Поддержка 8/10/12/14 бит RGB Bayer DC времени видео вход, что является самым высоким показателем тактовая частота 150 МГц Поддержка BT.601, BT.656 и BT.1120 видео входной интерфейс. Основной путь поддерживается к интерфейсу 12xlan MIPI/LVDS/Sub-LVDS/hisi. Интерфейс датчика второго направления поддерживает 4xlan MIPI/LVDS/Sub- most. Дифференциальная Сигнализация пониженного напряжения/hispi интерфейс Поддержка основной HD CMOS сенсорной стыковки с SONY, Aptina, OmniVision и Panasonic. Совместимость с различными сенсорными параллельными/дифференциальными интерфейсами электрических характеристик -Обеспечить Программируемый датчик с часами Выход Поддержка 1 выхода PAL/NTSC для поддержки автоматического обнаружения нагрузки. Обеспечить 1 BT.1120/BT.656 видео выход интерфейсы для внешнего расширения HDMI или SDI интерфейс, и максимальная поддержка 1080P @ 60fps выход. -Поддержка ЖК-дисплея Аудио-интерфейс Интегрированный аудио кодек, Поддержка 16 бит голосового ввода и вывода Поддержка интерфейса I2S для поддержки внешнего аудио-кодека Поддержка двухканальный микрофонный дифференциальный вход для уменьшения нижнего шума Периферийный интерфейс Поддержка POR Поддержка внешний вход сброса Поддержка внутренний РТК Интегрированный 3 канала lsadc 5 UART интерфейсов ИК интерфейс, I2C интерфейс, SSP основной интерфейс и GPIO интерфейс 8 PWM интерфейсов (4 независимых, 4 мультиплексированных контакта) 2 интерфейса SD3.0/SDIO3.0, Поддержка SDXC 1 USB3.0/2,0 хост/интерфейсы устройства 1 PCIe2.0 master / slave режимы Поддерживает режим RGMII и RMII; Поддерживает полнодуплексный или полудуплексный режим 10/100 Мбит/с, поддерживает полнодуплексный Режим 1000 Мбит/с; Поддерживает ускорение сети TSO.
