1. Описание продукта

8-канальный оптоэлектронный изолирующий цифровой вход и 4-Канальный Релейный выход (SPST).

Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями

Коммуникационный, входной и выходной светодиодный статус

Схема связи предназначена для защиты от помех и помех

Может использоваться для сбора сигналов и управления промышленным полевым аппаратом

3 года гарантии качества для нормального использования

2. Спецификация

Цифровой вход 8ch (низкий уровень допустим)

Релейный выход 4ch (SPST)

Контактная мощность реле 2A/250VAC 2A/30VDC

Рабочая температура-20-70 °C

Внешний источник питания DC 9V-30V/2W

Защита изоляции 1500VDC

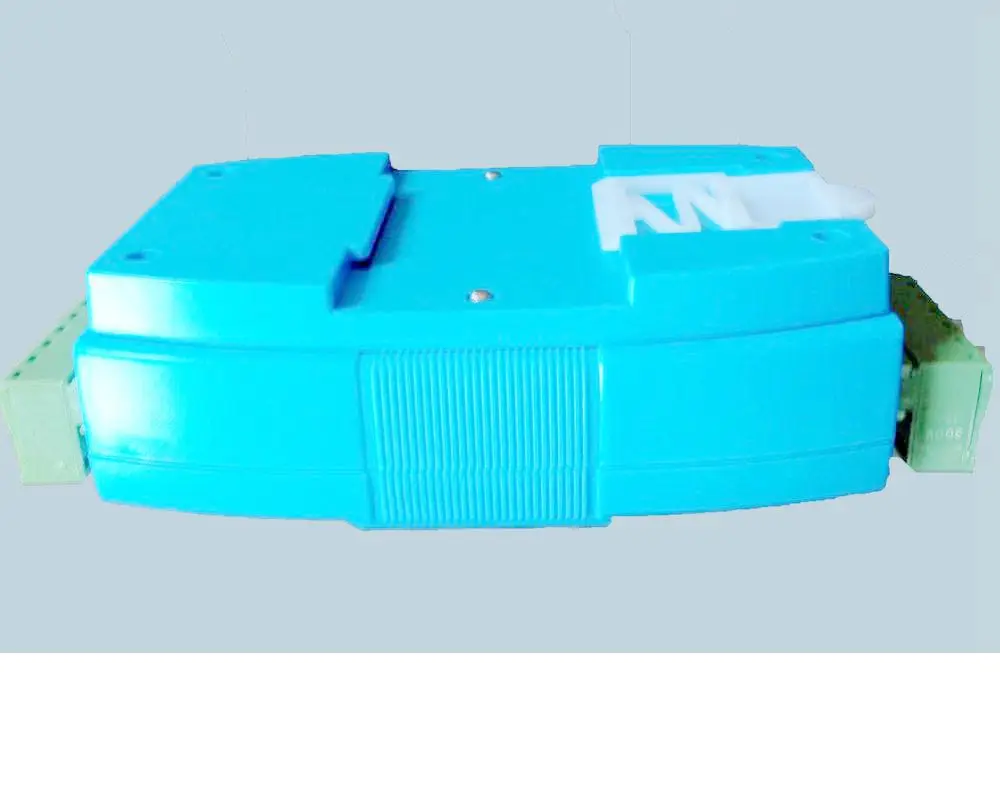

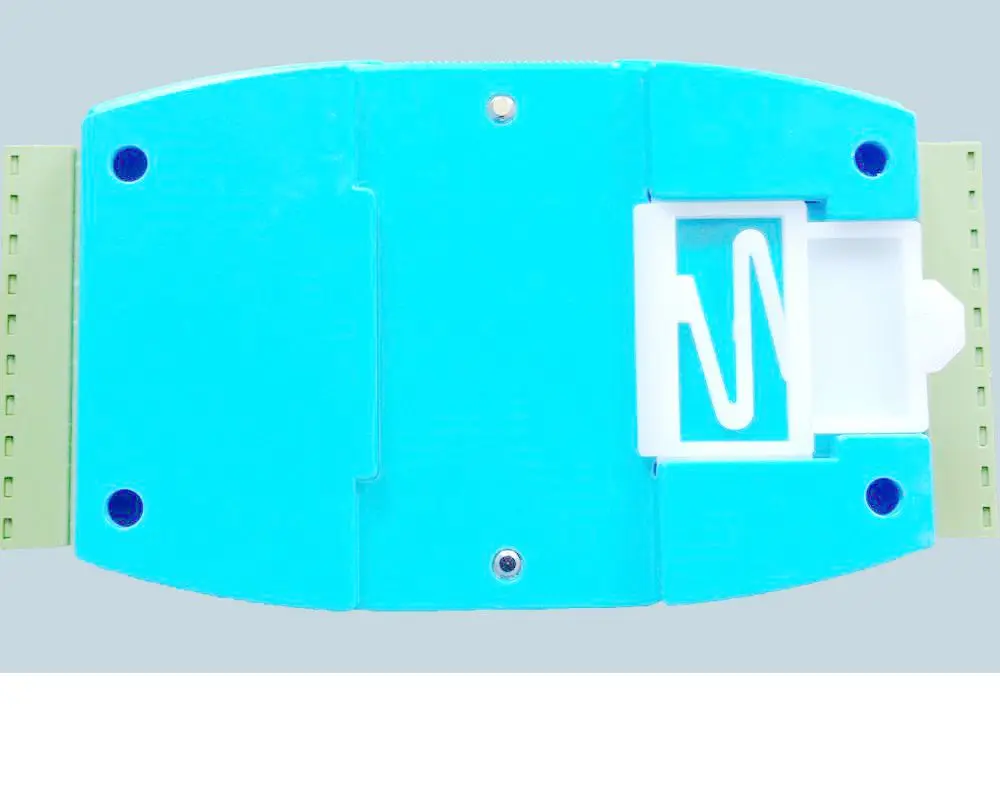

Метод установки стандартный DIN направляющая или винт

Размер 125 × 73 × 35 мм

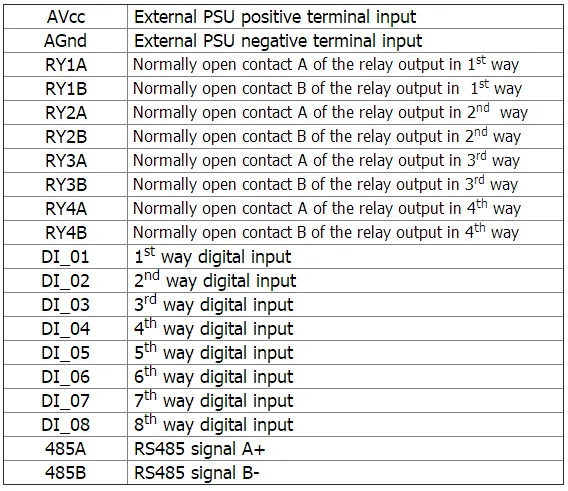

3. Определение интерфейса

4 цифровая схема применения

4,1 цифровой вход

4,2 релейный выход

5 инструкции по коммуникациям

5.1 параметр связи (по умолчанию):9600,N,8,1

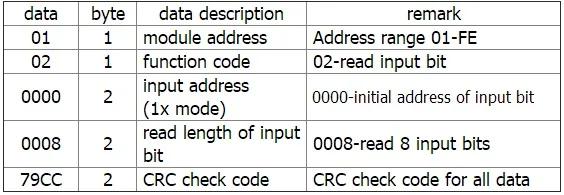

5,2 команда для сбора цифрового ввода:

Отправка: 01 02 00 00 00 08 79 куб. См (пример/шестигранник)

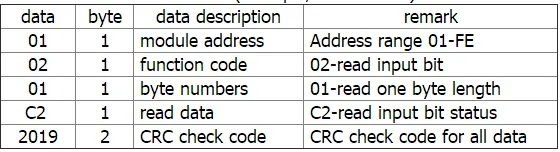

Получение: 01 02 01 C2 20 19 (пример/гексадикальный)

Преобразование данных чтения «C2» в 2 шестигранных результатов «11000010». Слева направо он представляет Статус 8 цифрового входного канала DI_08 ~ DI_01. Здесь это означает, что DI_08,DI_07,DI_02 имеет вход, но другие нет.

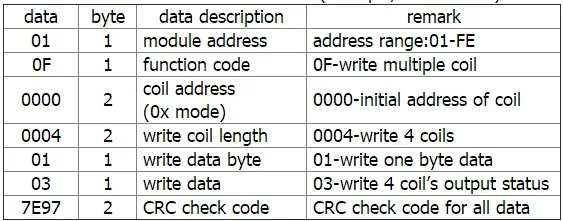

5,3 команда для цифрового выхода (несколько элементов управления):

Отправка: 01 0F 00 00 00 04 01 03 7E 97 (пример/гексадецималь)

Получение: 01 0F 00 00 00 04 54 08 (пример/гексадецималь)

Преобразование данных чтения «03» в 2 шестигранных результатов «00000011», последние 4 числа активны. Слева направо, он представляет 4 релейный выходной канал статус RY4-RY1. Здесь это означает, что RY2,RY1 имеет выход, но другие нет. Когда модуль получает правильную команду, он будет совершать соответствующие действия и отправлять ответ обратно мастеру. Это успешная коммуникация.

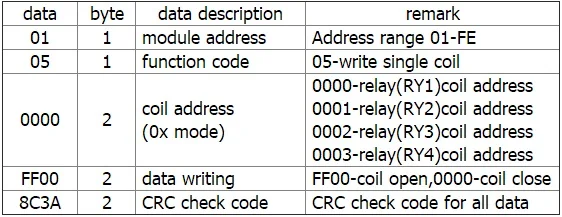

5,4 команда для цифрового выхода (одно управление):

Отправка: 01 05 00 00 FF 00 8C 3A (пример/гексадецималь)

Получение: 01 05 00 00 FF 00 8C 3A (пример/гексадикал)

Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.

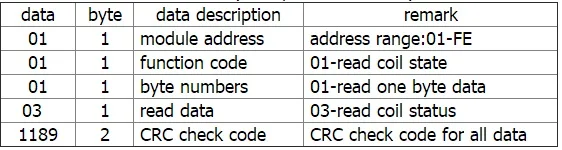

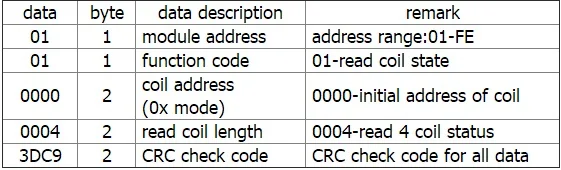

5,5 команда для государственного сбора цифрового выхода:

Отправка: 01 01 00 00 00 04 3D C9 (пример/гексадецималь)

Получение: 01 01 01 03 11 89 (пример/гексадикальный)

Преобразование данных чтения «03» в 2 шестигранных результатов «00000011», последние 4 числа активны. Слева направо, он представляет 4 релейный выходной канал статус RY4-RY1. Здесь это означает, что RY2,RY1 имеет выход, но другие нет.

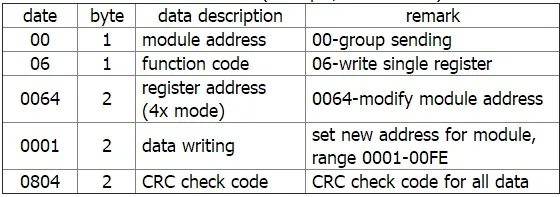

5,6 команда для настройки Адреса модуля:

Отправка: 00 06 00 64 00 01 08 04 (пример/гексадецималь)

Получение: 00 06 00 64 00 01 08 04 (пример/гексадикал)

Эта команда означает отправить код в модуль, установить адрес модуля как 01, эта настройка может быть сохранена при выключении питания; По умолчанию адрес модуля 01, Каждый адрес модуля может быть присвоен отдельно при использовании нескольких модулей для сети. Необходимо учитывать, что только один модуль может быть использован в сети 485 при использовании нескольких адресов отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.

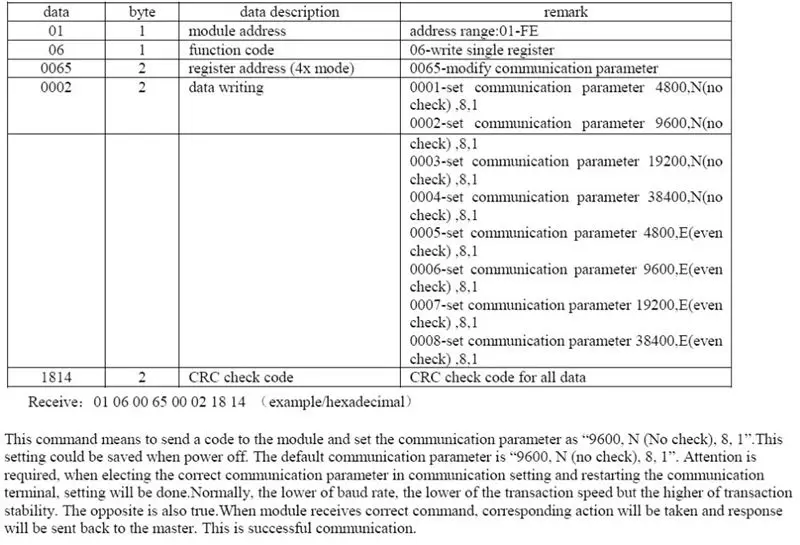

5,7 команда для настройки параметров связи:

Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранник)

6. Светодиодный индикатор

При включении модуля светодиод зеленый.

Когда модуль находится под связью, светодиодный мерцает.

Когда модуль получает правильную команду, светодиодный зеленый цвет.

Когда модуль получает неверную команду или команду для других модулей, светодиодный индикатор красного цвета.

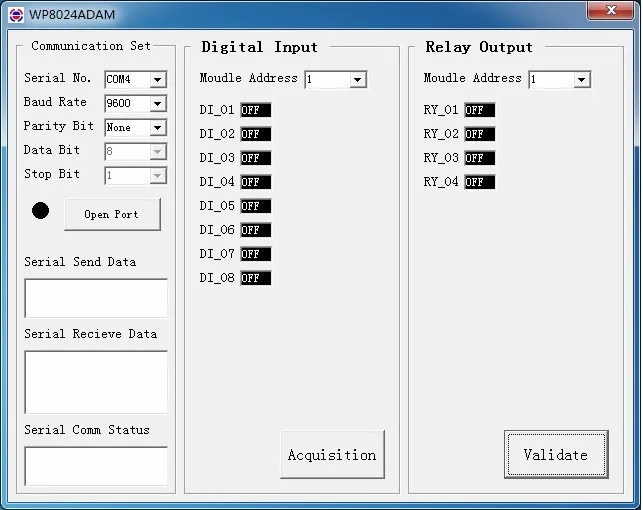

7. Инструкция по отладке ПК

Этот модуль обеспечивает программное обеспечение для настройки параметров и проверки функций. Выполните следующие действия:

Подключите модуль и компьютер с помощью конвертера RS485.

Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.

Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функционального теста или настройки параметров.

Установите правильный параметр, откройте интерфейс связи.

Выберите соответствующие настройки, коллекцию и элементы управления.

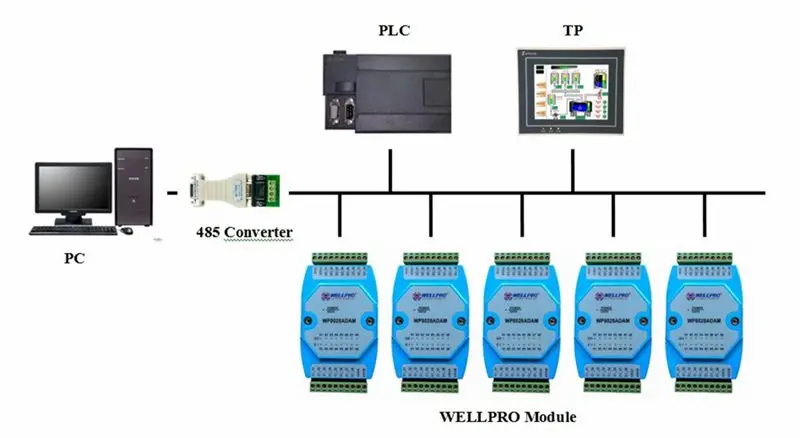

8. Сетевая схема RS485
