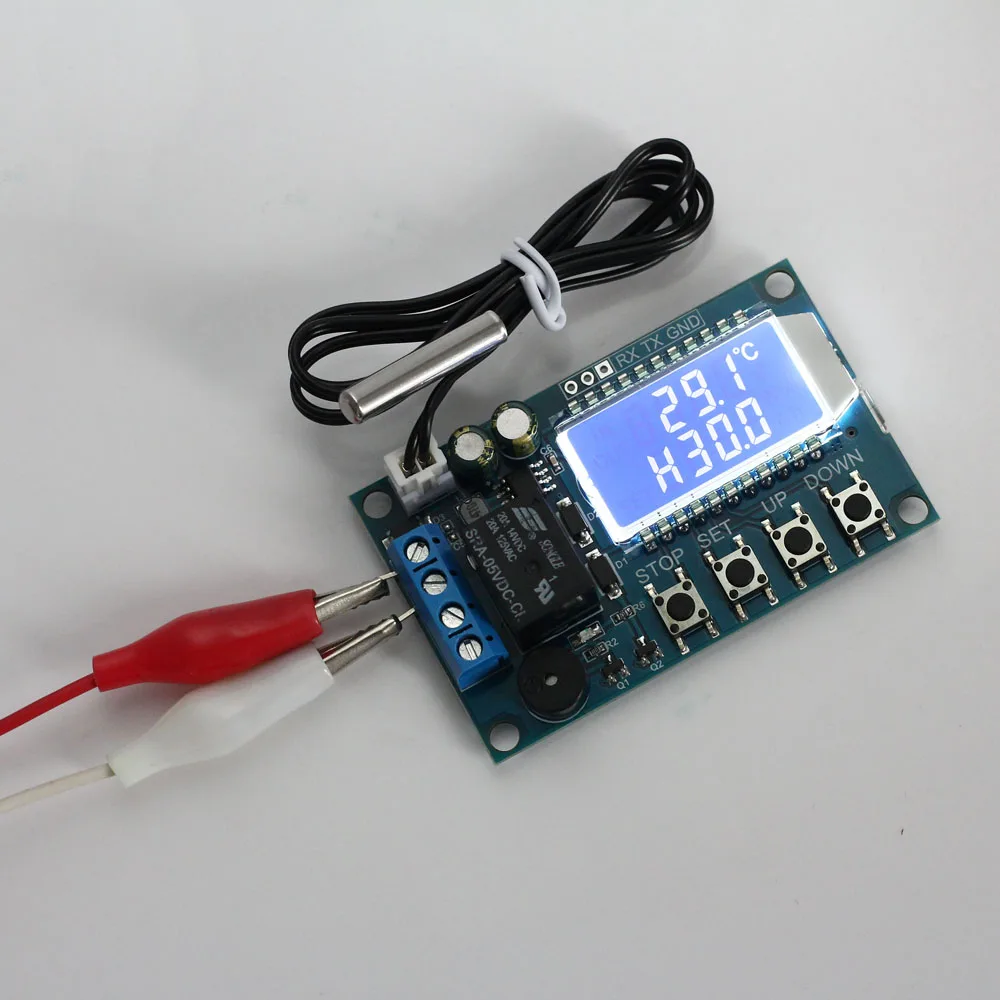

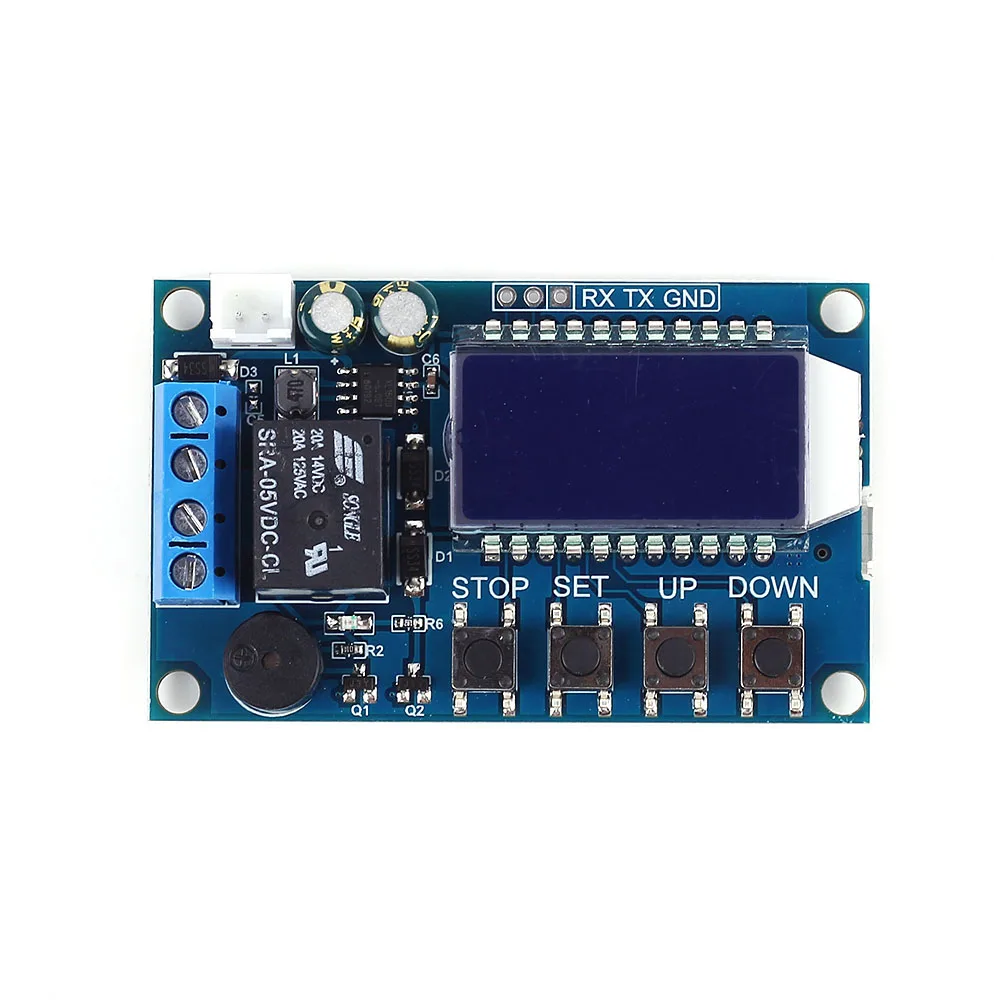

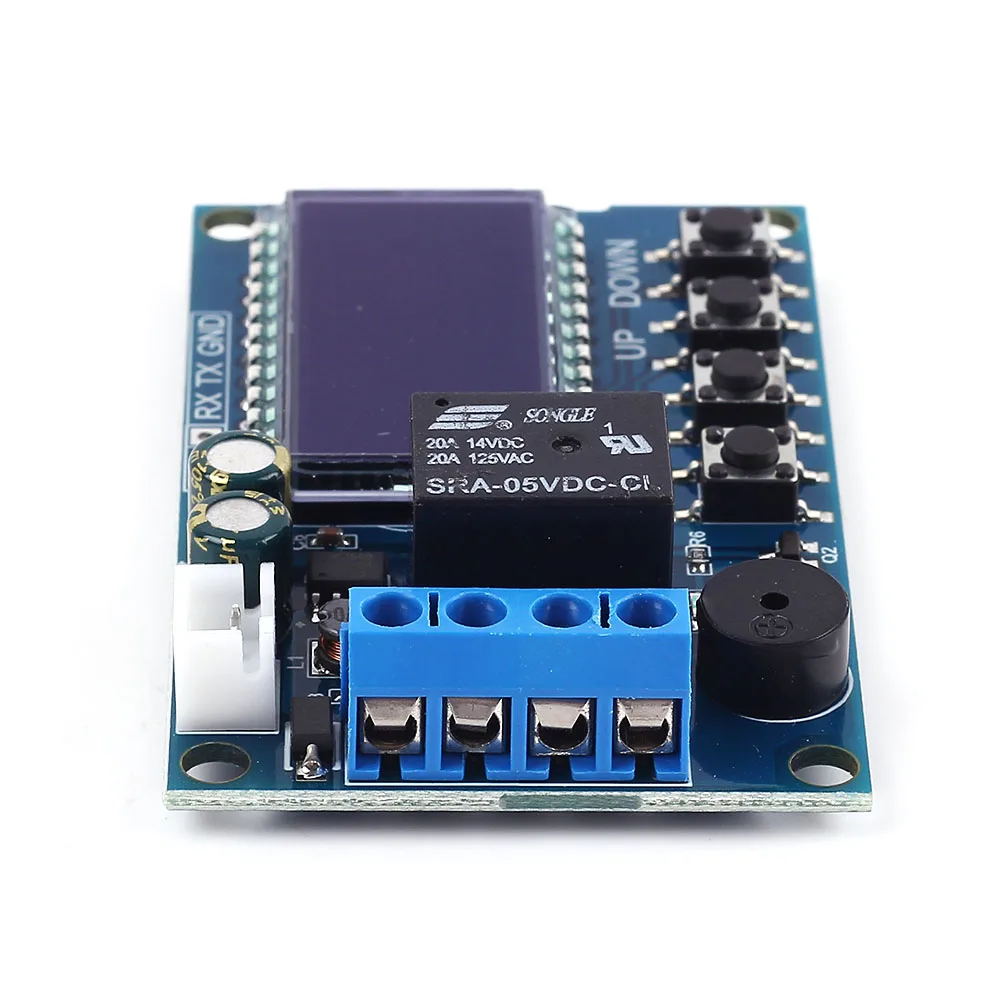

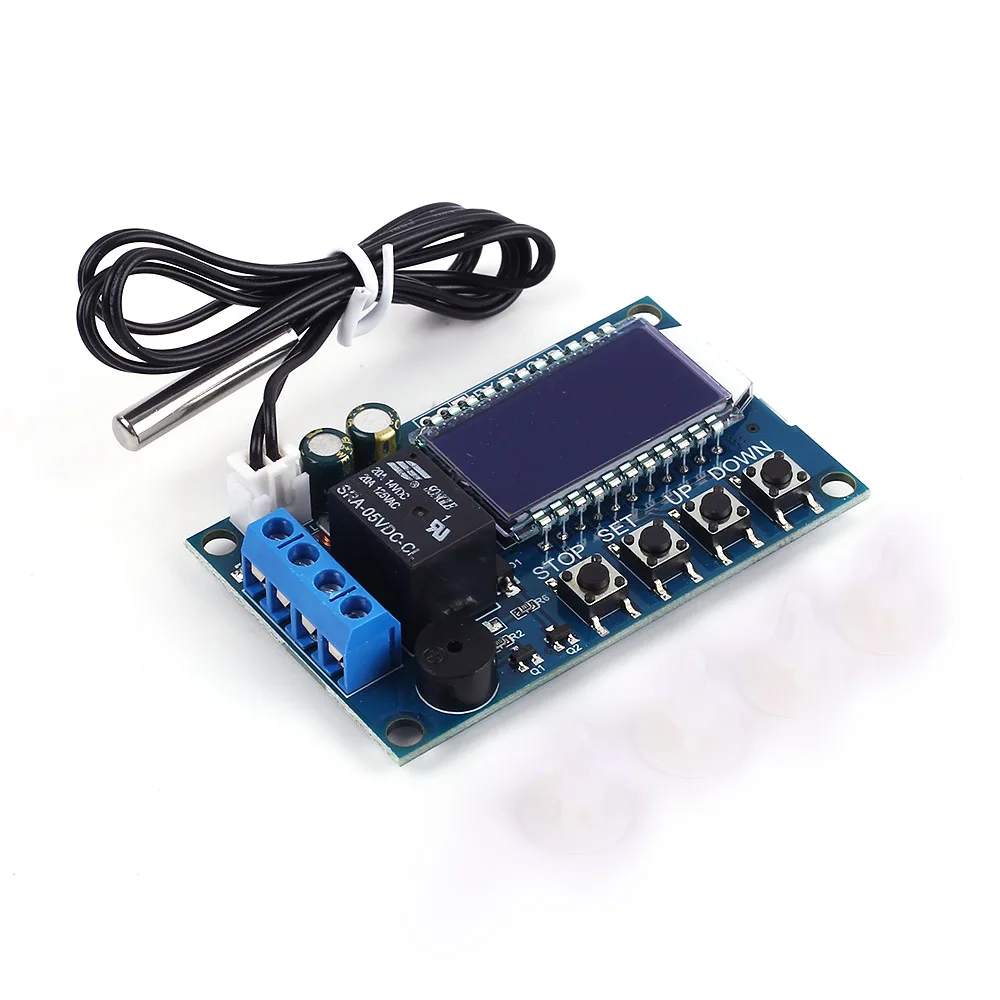

Цифровой термостат охлаждающий регулятор температуры ЖК дисплей бытовой DIY

Цифровой термостат охлаждающий регулятор температуры ЖК дисплей бытовой DIY

1. Описание:

Это цифровой модуль контроллера температуры. ЖК-дисплей, очень четкий, простой в использовании, мощный. Он может быть широко использован в умный дом, Промышленный контроль, автоматическое орошение, внутренняя вентиляция. Защитное оборудование.

2. Особенности:

1>. ЖК-дисплей;

2>. Функция отключения памяти;

3>. Функция аварийной остановки;

4>. Отображение температуры в реальном времени;

5>. Автоматическое сохранение параметров;

6>. Поддержка набора UART;

7>. Высокотемпературный звуковой сигнал;

8>. Индикатор состояния работы;

9>. Широкий диапазон времени начала задержки

3. Параметры:

1>. Название продукта: цифровой регулятор температуры

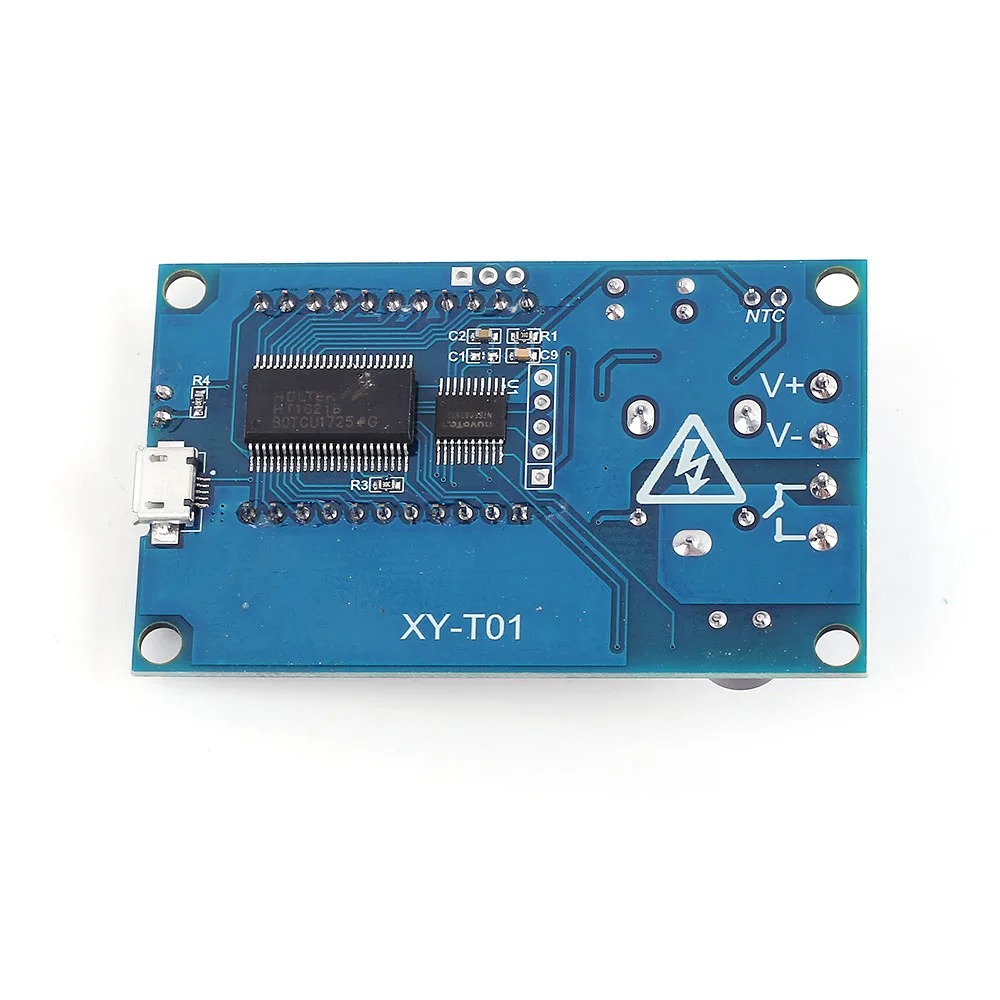

2>. Номер товара: XY-T01

3>. Рабочее напряжение: 6-30 В постоянного тока или 5 в микро USB

4>. Контроль нагрузки тока: 10A (макс.)

5>. Частота обновления ЖК-дисплея: 0,5 секунды

6>. Датчик температуры: NTC-10K B3950

7>. Температура теста: -50 ~ 110 ℃

8>. Точность управления: 0,1 ℃

9>. Длина датчика: 0,5 м

10>. Характеристики Датчика: нержавеющая сталь 4*30 мм

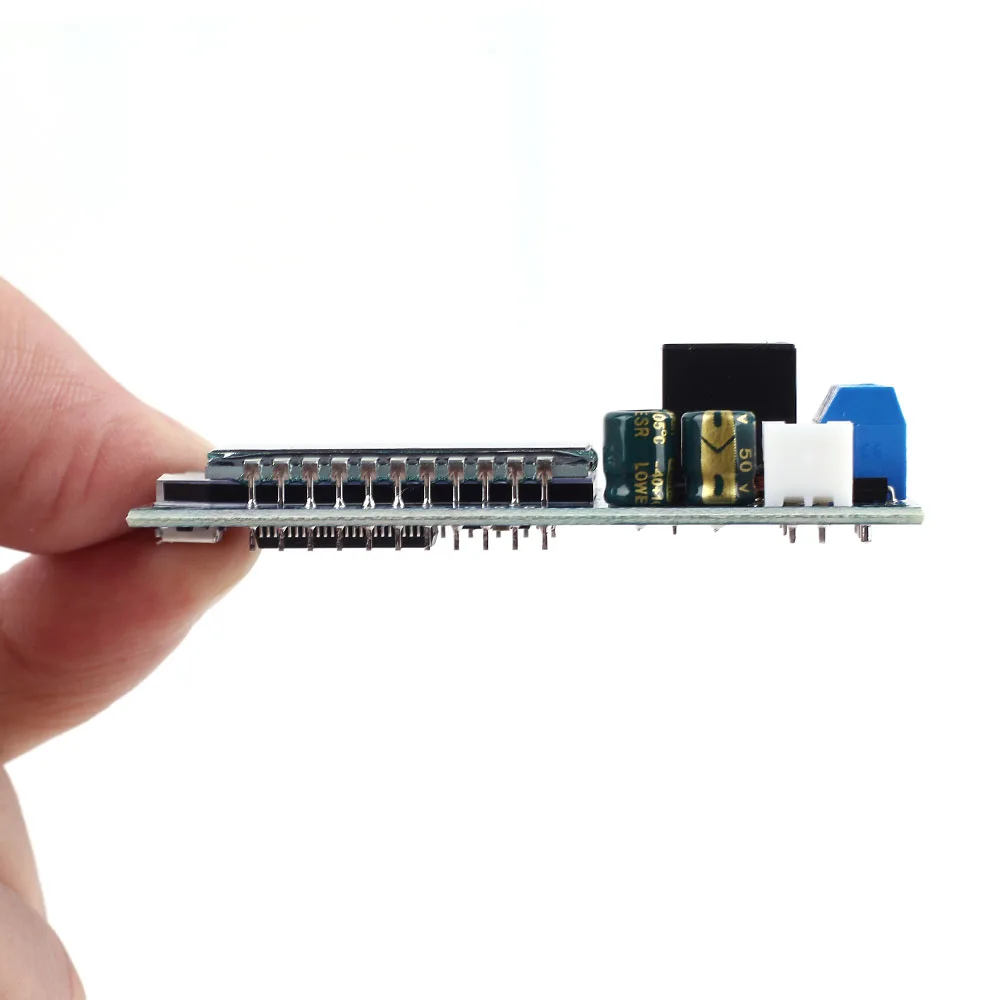

11>. Физические размеры: 68*42*21 мм

4. Режим работы:

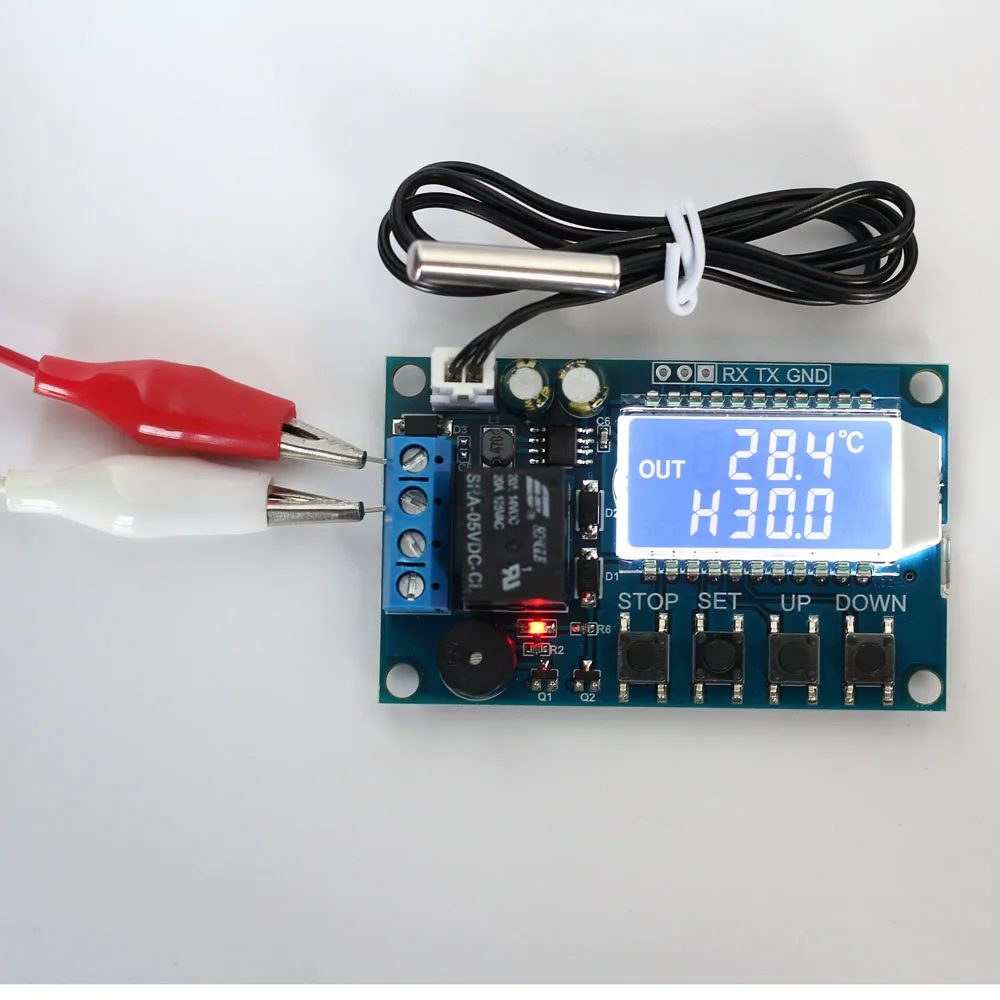

1>.'H': режим нагрева.

Реле включится, и нагревательное устройство начнет работать, когда значение текущей температуры меньше, чем значение температуры-значение температуры возврата.

Реле выключится, и нагревательное устройство прекратит работать, когда значение температуры тока больше, чем значение температуры.

2>.'C': режим охлаждения.

Реле включится, и охлаждающее устройство начнет работать, когда значение текущей температуры больше, чем значение температуры + значение температуры возврата.

Реле выключится, и охлаждающее устройство прекратит работать, когда значение температуры тока меньше, чем значение температуры.

3>.'ОПХ': вкл/выкл Задержка запуска.

Система запускает синхронизацию «T», когда будет завершено нормальное нагревание или охлаждение. Система начнет следующий раунд нагрева или охлаждения только после «T»> «oph».

4>.'OFE': функция коррекции температуры (-10,0 ~ 10,0 ℃).

Если модуль работает в течение длительного времени, могут быть отклонения. Исправлено этой функцией.

Фактическое значение температуры = значение температуры тока + значение калибровки.

5>.'Ала': установка высокотемпературной сигнализации.

Модуль включит звуковой сигнал и светильник, и реле будет выключено в то же время, когда значение текущей температуры больше, чем заданное значение температуры сигнализации. Любая кнопка, чтобы остановить звук и светильник.

5. Дополнительные характеристики:

1>. Установка или чтение данных по UART.

Параметры, такие как начальная температура, стоп-температура, температурная коррекция и т. Д., могут быть установлены через UART.

2>. Отчет о температуре в реальном времени.

Модуль передает обнаруженную температуру к терминалу через UART с интервалом в 1 с для облегчения сбора данных, если включена функция записи температуры.

3>. Включение Реле (по умолчанию).

Если Включение Реле выключено, реле остается выключенным.

То есть, выходное состояние никогда не изменится, независимо от измеренной температуры.

4>. Сброс.

Нажмите кнопку «остановить» и «установить» в течение более 3 секунд одновременно, чтобы восстановить заводские настройки.

6. Набор параметров:

Длительное нажатие: удерживайте кнопку более 3 секунд.

1>. Настройка режима работы/настройка температуры/значение возвращаемой температуры

1,1>. Нажмите кнопку «установить» и введите интерфейс быстрой настройки;

1,2>. Переключите параметры, которые необходимо установить для режима работы/настройки температуры/значения температуры возврата коротким нажатием кнопки «комплект».

1,3>. Измените значение параметра кнопкой «вверх» или «вниз» после выбора параметра. Поддерживайте короткое нажатие/Длительное нажатие;

1,4>. Выйдите из интерфейса быстрой настройки и сохраните параметры, удерживая нажатой кнопку «установить» в течение 3 секунд или продолжите работу 6 с без нажатия кнопки.

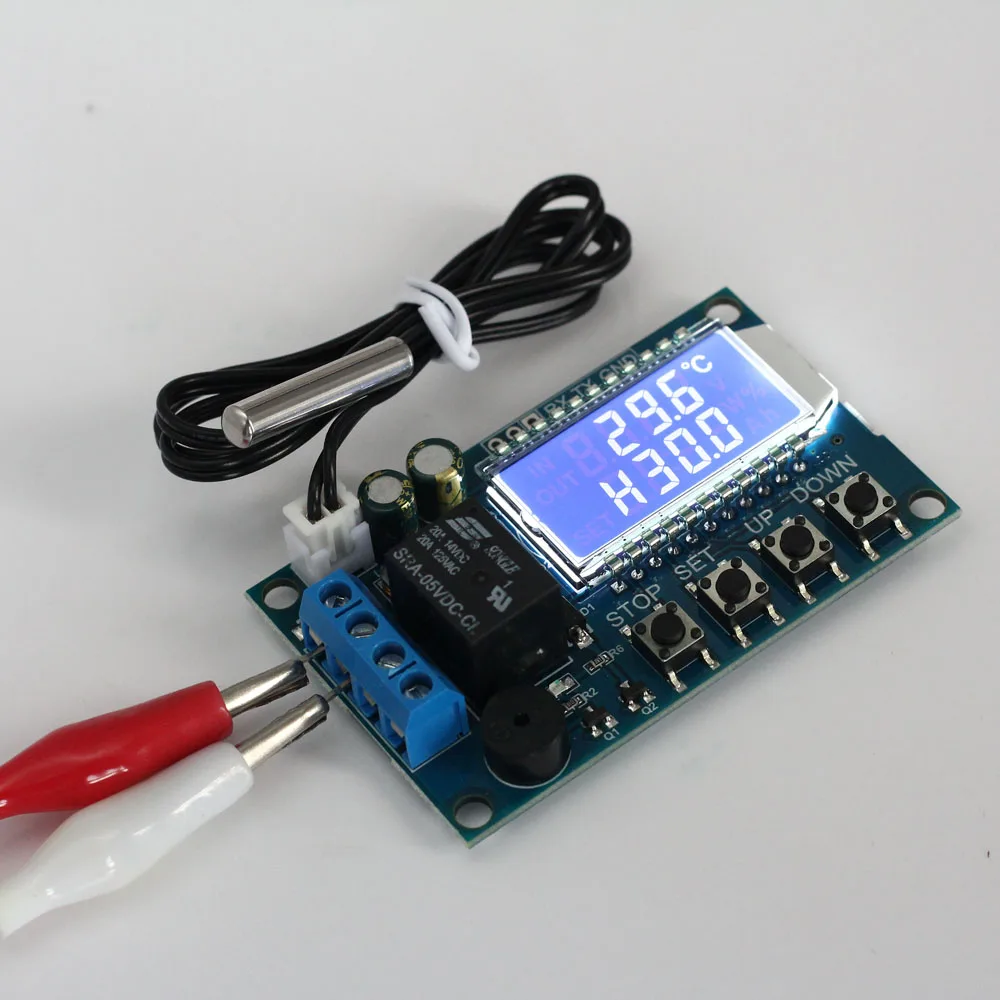

Примечание: значение возвращаемой температуры отображается в первой строке, где отображается текущее значение температуры.

Значение настройки температуры отображается во второй строке после 'H' или 'C'.

2>. Набор OPH/OFE/ALA

2,1>. Нажмите кнопку «установить» и введите интерфейс настройки параметров.

2,2>. Переключите параметры, которые необходимо установить для OPH/OFE/ALA короткой кнопкой нажатия «Комплект».

2,3>. Измените значение параметра кнопкой «вверх» или «вниз» после выбора параметра. Поддерживайте короткое нажатие/Длительное нажатие;

2,4>. Выйдите из интерфейса быстрой настройки и сохраните параметры, удерживая нажатой кнопку «установить» в течение 3 секунд или продолжите работу 6 с без нажатия кнопки.

2,5> как включить высокотемпературную сигнализацию 'ALA' (по умолчанию выключено). Выберите «ala' интерфейс, короткая нажмите кнопку «остановить», чтобы включить или выключить «ala». Установите значение высокой температуры кнопкой «вверх» или «вниз», если включить «ala». Если функция будильника с высокой температурой выключена, «Ала» отображает «----» в качестве напоминания. ЖК-дисплей будет отображаться 'W', если включить 'ALA'.

2,6>. Как включить задержку запуска 'OPH' (по умолчанию выключено). Выберите «OPH» интерфейс, нажмите кнопку «остановить», чтобы включить или выключить «OPH». Установите значение времени задержки кнопкой «вверх» или «вниз», если включить «OPH». Если функция отложенной звезды выключена, «OPH» отображает «----» в качестве напоминания. ЖК-дисплей будет отображать «H» в последней строке и последний бит, если включить задержку запуска.

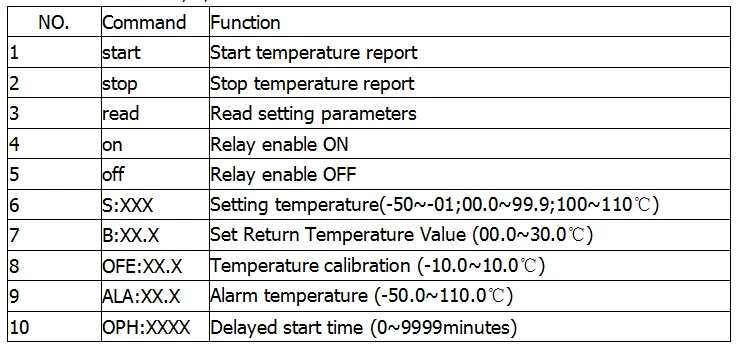

7. Коммуникационная плата интерфейса UART и настройки параметров

Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);

UART: 9600, 8, 1

8. Применение:

1>. Умный дом

2>. Промышленный контроль

3>. Автоматическое орошение

4>. Внутренняя вентиляция

5>. Самодельный термостатический блок управления

6>. Шкаф для оборудования

7>. Система кондиционирования воздуха

8>. Защита от температурного контроля

9>. Холодильник

10>. Морозильная камера

11>. Водонагреватель

12>. Хосты

13>. Контроль люка

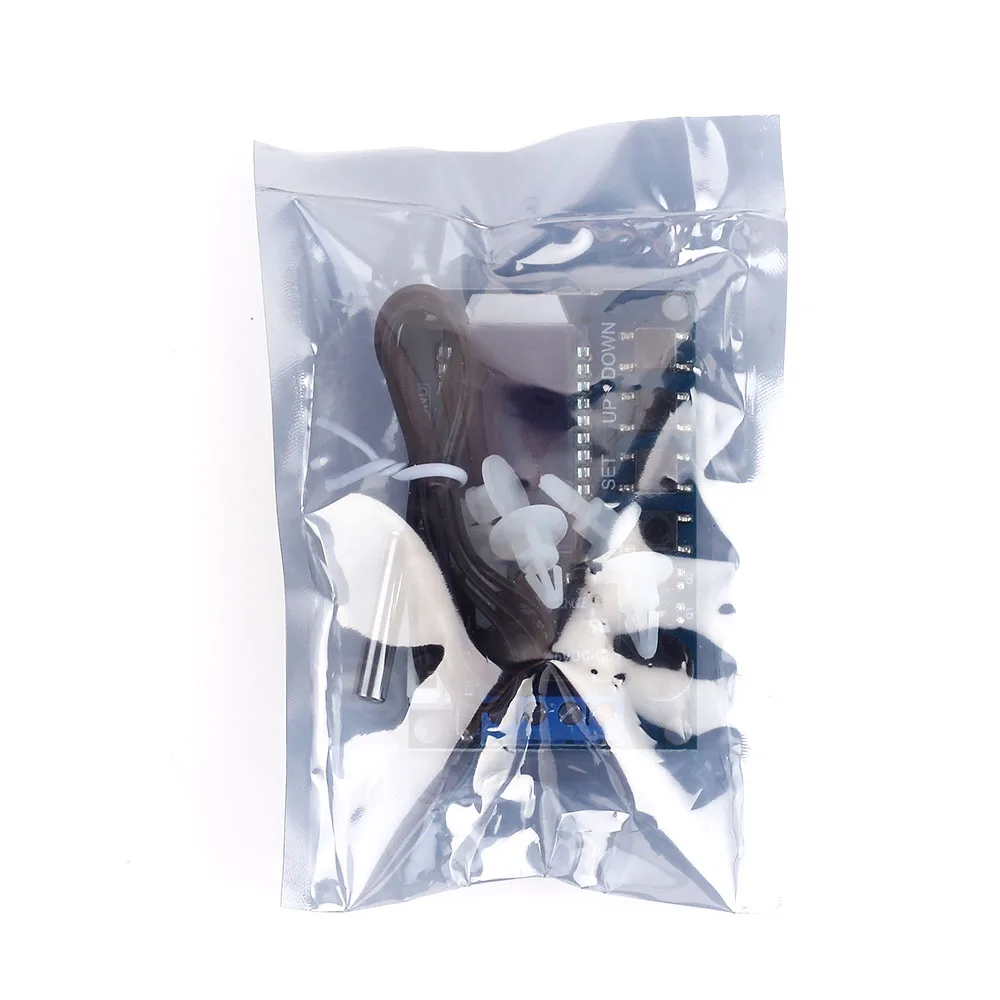

9. Посылка:

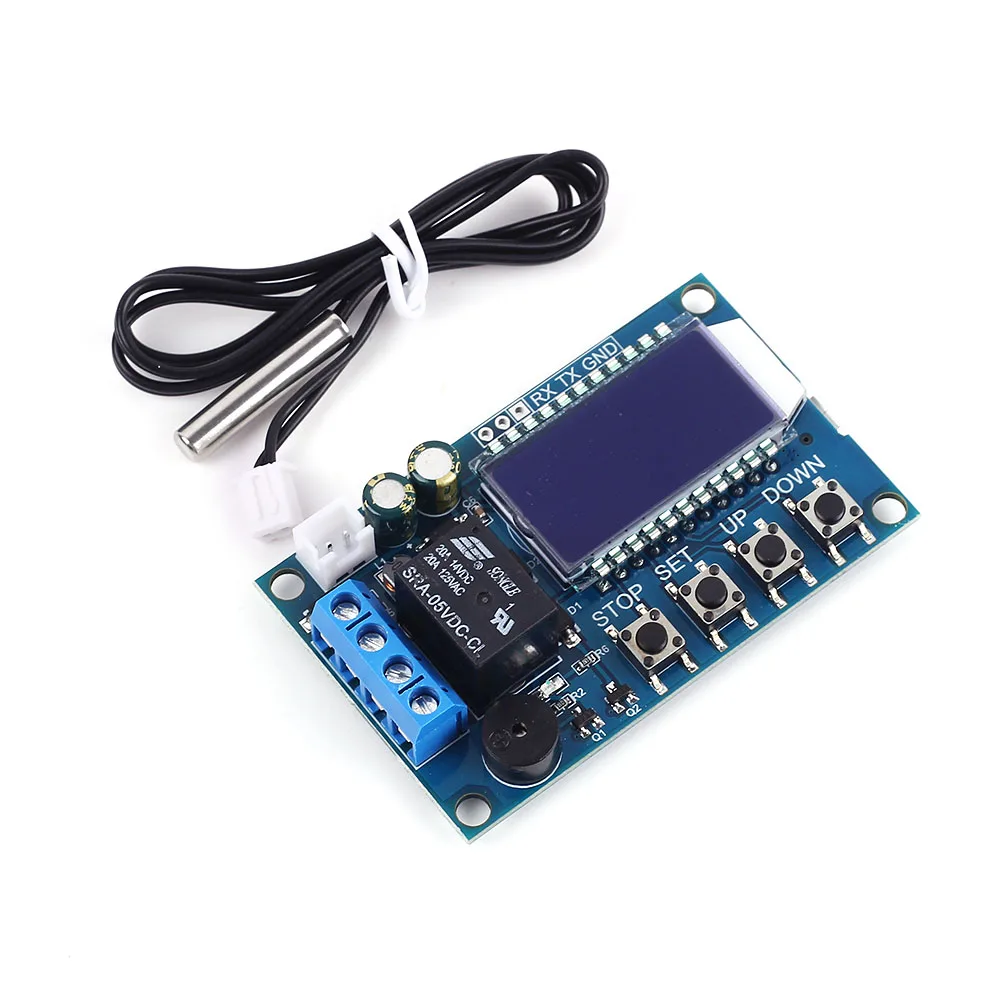

1>.1 шт. XY-T01 цифровой регулятор температуры

2>.1 шт. 0,5 м NTC-10K B3950 датчик

3>.4 шт. белого изоляционного сиденья
