ZYPDE в продаже! Предыдущие циклы ZY12PDN были завершены аналогичными функциями. Обратите внимание, что есть 3 версии на выбор

ZYPDE Руководство:

Этот продукт может вызвать PD3.0 и PD2.0 характеристики любого напряжения 3-21 в тока в пределах 6A, мощность 120 Вт.

После запуска пользователь может поставить тест на обратную нагрузку или использовать через usb-кабель или самосварочный кабель.

PD триггер с использованием аппаратного протокола IC, совместимость не является аналоговой схемой можно сравнить.

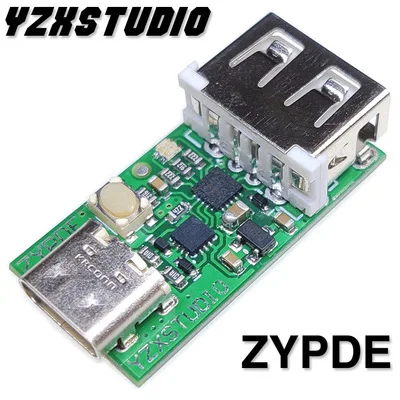

Версия с USB имеет основание из чистой меди высокого тока с низким внутренним сопротивлением.

Сертификация TID высокая прочность высокотоковый C порт, ТВ анти-короткого замыкания анти-обратное соединение, Япония ALPS длительный срок службы светильник сенсорный выключатель.

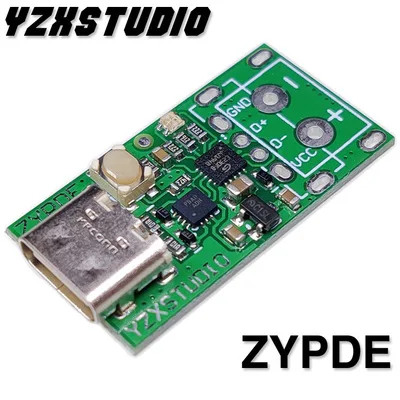

Он оснащен портом USB для сварки и 5,08 винтовой клеммой для облегчения производства проводки типа C-DC.

Малый объем 15 мм в ширину * 28 мм в длину, сварочная линия постоянного тока термоусадочная трубка может использоваться для зарядки вашего ноутбука с PD мобильным источником питания.

Сверхнизкое энергопотребление 1-2 мА в 4 раза меньше, чем ZY12PDN-8mA предыдущего поколения.

Хорошая безопасность и стабильность, C порт с защитой обратного соединения, CC сопротивление короткого замыкания к VBUS.

Указания для использования

В ручном режиме, нажмите кнопку для переключения передач, и красочные огни красный, желтый, зеленый, голубой, синий, фиолетовый и белый, представляя применение шестеренок 1-7.

В режиме непрерывной регулировки PPS напряжение может быть понижено при длительном нажатии и удерживании, и соответствующая передача может быть срабатывает автоматически в автоматическом режиме.

Если PD не срабатывает или таймаут не реагирует, cyan светильник мигнет, чтобы сообщить об ошибке. Если в автоматическом режиме отсутствует соответствующая передача, 5 В будет срабатывать по умолчанию.

Пользовательская функция mystery требует зарядного устройства для поддержки по крайней мере 5-11vps. Если нет, красный светильник загорится, чтобы сообщить об ошибке.

Оптовые продажи более 100 могут быть настроены на любой режим запуска, свяжитесь с владельцем для получения подробной информации.

Нажмите кнопку, а затем подключите ее, чтобы войти в режим настройки функции по умолчанию.

Настройки режима по умолчанию

Нажмите кнопку, а затем подключите ее. После вспышки красного, зеленого и синего света отпустите кнопку и введите режим по умолчанию. Соответствующие функции цветовой гаммы огни заключаются в следующем:

Питание по умолчанию короткое нажатие кнопки Длительное нажатие кнопки

Красный 5V с фиксированном напряжением регулятор громкости от низкого до высокого цикла PPS профиль нажмите и удерживайте кнопку в шаг регулирования

Желтый 9V фиксированное напряжение

Зеленый 12V с фиксированном напряжением

Синий 15V с фиксированном напряжением

Синий 20V с фиксированном напряжением

Фиолетовый PD2.0 пьяный высококлассный

Белый 5V фиксированное напряжение + просо от низкого до высокого цикла PPS Шестерня длинный пресс в шаг регулирование напряжения

Красные фотовспышки от низкого до высокого

Желтая вспышка Низкий Высокий опрос

Зеленая вспышка от низкой до высокой остановки в нетрезвом состоянии высокого класса от низкого до высокого цикла PPS gear длинный пресс в ступенчатое регулирование

После того, как зеленая вспышка выпитая, группа PPS, выпитая, изменяет Высокое напряжение, переключает PPS вверх и вниз, долго нажимает на регулировку пониженного напряжения

После того, как синяя вспышка выпила, группа PPS + XIAO-MI изменила шестерню подъема PPS и нажмите долго, чтобы войти в регулировку шагового давления

Фиолетовые мишки на заказ

Белая мигание пользовательская таинственная функция + XIAO-MI

После установки нажмите кнопку, чтобы сохранить Светильник по умолчанию и выйти из него. В следующий раз, когда питание включено, оно будет работать напрямую в соответствии с настройками по умолчанию.

+ XIAO-MI представитель, замаскированный под XIAO-MI мобильный телефон, подходит для запуска адаптера Mi PD, выходное напряжение полной нагрузки и ток. Однако это может привести к тому, что другие адаптеры без проса будут менее совместимы.

Предупреждение: Этот продукт предназначен только для профессиональных пользователей. После запуска PD, строго запрещено получать доступ к любому устройству, которое не может выдерживать высокое напряжение, особенно выход версии через порт USB. Магазин не будет нести никаких потерь, если устройство сожжено

ZY12PDN и промышленный класс ZY12PDG Спецификация

Введена функция

Этот продукт может вызвать любое напряжение согласно спецификации PD2.0, напряжение 3-20 В, ток 0-5 А. После запуска, пользователь может поставить тест на обратную нагрузку или использовать через usb-кабель или самосварочный кабель.

Указания для использования

После включения питания ZY12PDS по умолчанию запустит режим PD. Стабильный Красный дисплей семи цветных светильник s указывает на то, что по умолчанию 5 В был применен. Если адаптер поддерживает большее напряжение, вы можете переключить выходное напряжение, нажав на сенсорный светильник. Светильник в семи цветах (красный, желтый, зеленый, голубой, синий, фиолетовый и белый) Отображает соответствующие группы напряжения и тока фактического выходного номера адаптера приложения 1-7.

Если адаптер не поддерживает режим PD, таймаут подключения является ненормальным, или запрос не реагирует, красные огни мигают.

Настройка режима

При включении, цвет света будет мигать, чтобы указать текущий режим работы. Нажмите кнопку и включите питание. После вспышки света, отпустите и введите настройки, короткое нажатие, чтобы переключить цвет света, нажмите и удерживайте свет, чтобы сохранить.

Функции, соответствующие цвету семи цветовых ламп ed: Красный: Переключение напряжения кнопкой; Желтый: нанесение 8-10 В; Зеленый: нанесение 11-13 в; Зеленый: нанесение 14-16 В; Синий: нанесение 18-20 в; Фиолетовый: нанесение наивысшего напряжения; Белый: опрос всех поддерживаемых напряжений.

Примените логику наивысшего напряжения: предположим, что трансляции 5, 9, 20,20,15 в применяются 20 в, применяют наивысшее значение напряжения в трансляции. Если есть несколько одинаковых максимальных значений, примените для последнего.

Применение логики фиксированного напряжения: Предположите 14-16 В, примените 15 В для радио 5, 14,16,15,12 в, примените последнее напряжение в пределах диапазона трансляции.

Предупреждение: Этот продукт предназначен только для профессиональных пользователей, после срабатывания PD запрещено получать доступ к оборудованию, которое не может выдерживать высокое напряжение, наш магазин не будет нести все потери.

ZY12PDG промышленного класса

Напряжение между любыми двумя клеммами промышленного класса плюс или минус 20 в, И входное напряжение анти-обратное подключено, чтобы эффективно предотвратить такие проблемы, как короткое замыкание VBUS к горелке CC в процессе тестирования.

Он очень подходит для тестирования неактивного модуля питания непосредственно летящая игла, и его не нужно собирать для тестирования. Или сделай сам с вилкой провода для быстрой зарядки, без аппаратного переключателя не легко изменить напряжение по ошибке. Если вы используете 5A-EMARK line DIY, Мощность может быть до 100 Вт с отличной совместимостью.

Расстояние между отверстиями 2,54 мм, простых в использовании сварки ряд контактов вставляется в других материнская плата.

TRIG foot to ground соединение эквивалентно нажатию кнопки, может быть вызвано фотомуфтой или реле контроля изоляции. Если CC1 или CC2 соединены с концом, нужен только один из них. Остальная часть операции совпадает с обычной версией.

ZYPDS мини однофункциональное руководство

Сиденье типа C без зазора в сборе может быть приклеено к передней части другой части подкладки, в результате чего часть прокладки приклеивается. Рекомендуется подключить всю прокладку к задней части проводки, а не к лицевой стороне (с боковой частью), а также предотвратить короткое замыкание к контактам IC на лицевой стороне. Пожалуйста, купите что-нибудь еще.

Материнский вход Type-C очень совместим и полностью поддерживает традиционный материнский порт или прямой PD адаптер с проводом.

Большинство из них подключено к 12 и 20V во время отправки. Перед использованием проверьте и измените требуемое напряжение!

Синие платы соответствуют 9-12V версии и зеленые платы соответствуют 15-20V версии

Объем 10 мм * 18 мм * 4 мм. Не включает 1 центовую монету на картинке.

TC female life seconds male first a несколько улиц, TC shrapnel in the male head, plug loose contact-это плохой мужской горшок.

Оригинальная IP Волшебная версия чистого оборудования, срабатывающая PD, Стабильная и надежная программа бесплатно, минимальный размер, копия копировальной кошки dead family.

Поддержка питания от питья до 100 Вт, отличная совместимость, низкое энергопотребление, быстрая декорация.

Он очень подходит для ноутбука с выходом PD в постоянный ток и других вещей. После сварки выходной линии, термоусадочная трубка может быть втянута.

Вы можете установить высокий триггер 15 В или 20 в логики, с капелькой припоя для подключения желтого кольца два половинных колодки Набор 20 в, а не 15 В.

Логика запуска: триггер напряжения, поддерживаемого PD адаптером, который меньше или равен установленному значению.

Например, если установлен 15 В и адаптер поддерживает 5, 9, 20 в, 9 В, будет срабатывать.

Поддерживает просо 65 Вт и другой экономически эффективный кабель PD источник питания!
