50 Вт RGBW мерцающий оптоволоконный светильник

Руководство пользователя

Модель: QJ-FB50RGBWRFDMXT

Технические Параметры

Вход напряжения: AC86-265VМощность: 50 Вт

Цвет: RGBWСветодиодный: RGBW светодиодный

Выход уровня серого цвета: 256Вход сигнала: DMX512/1990

Выход DMX4 канала (RGBW) DMX512 стандарт розетки XLR Сделано в Китае;

Вес неттоУсловия оплаты: 1,0 кгБрутто Вес: 1,8 кг

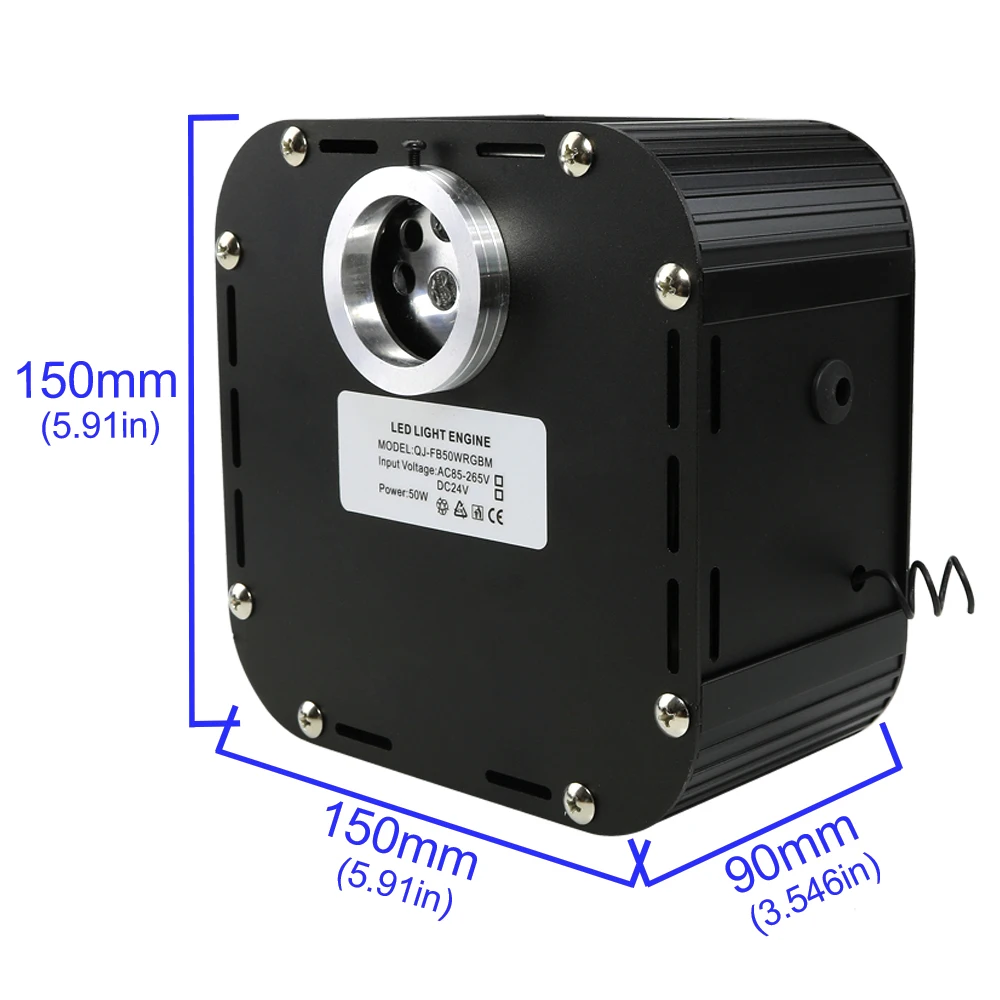

Размер источника, светильник: L150 * W150 * H90mmFIber головка Внутренняя поверхность Диаметр: 29 мм

LЦвета: светло телаМатериал: АлюминийПульт дистанционного управления: RF

Пульт дистанционного управления сИзмерение: L85 × W52 × H7mmПосылка Размеры: L300 * W200 * H14.5mm

Срок службы: 50000 часовГарантия: 2 года

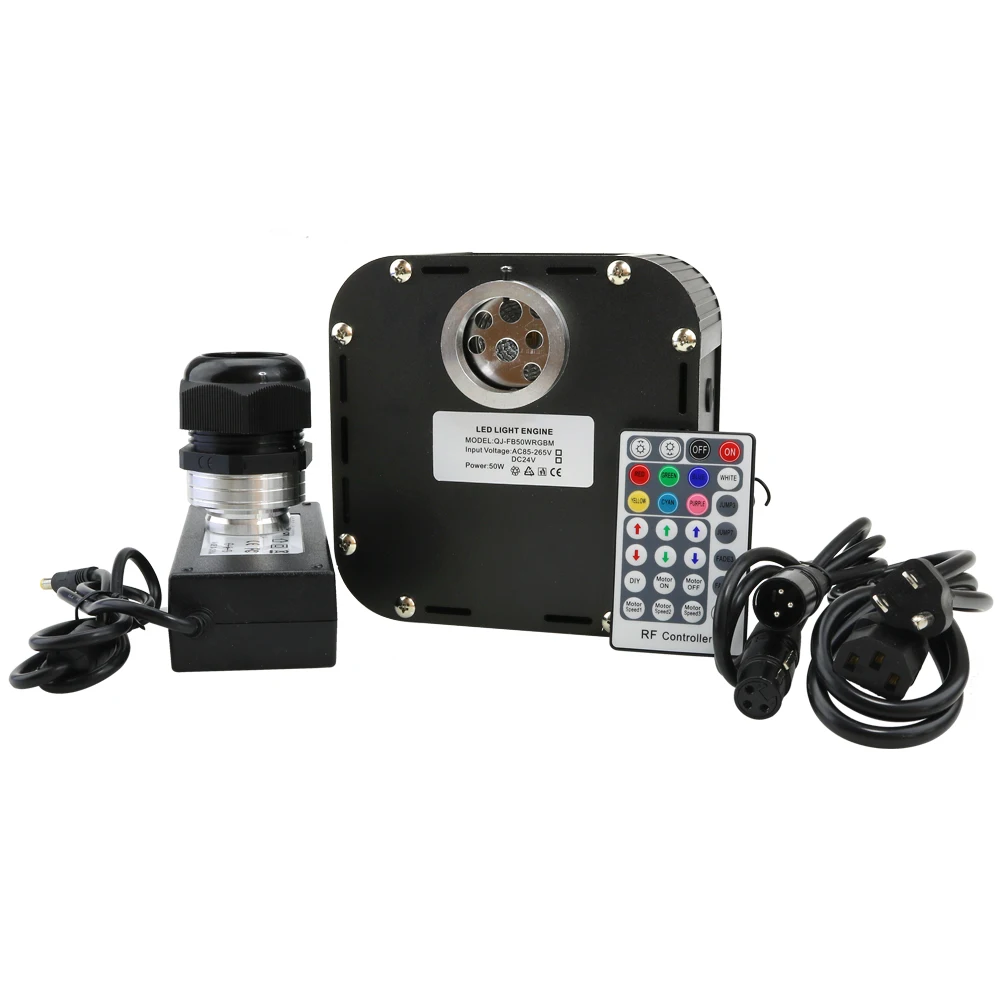

Посылка включает в себя:

1X50w RGBW мерцающий светодиодный оптоволоконный источник

1x28Key RF пульт дистанционного управления (Аккумулятор не входит в комплект)

1xpower адаптироваться

1xuse руководство

На выбор имеется штепсельная вилка стандарта ЕС, США, Великобритании и Австралии. По умолчанию мы отправляем штепсельную вилку европейского стандарта. Если вам нужны другие вилки, спасибо!

Количество оптического волокна может быть установлен:

Модель

Внутренний диаметр соединителя (мм)

Диаметр волокна (мм)

Макс номер волокна

50wtwr

30 мм

0,75 мм

1100 Шт

50wtwr

30 мм

1,0 мм

660 шт

50wtwr

30 мм

1,5 мм

290 шт

50wtwr

30 мм

2,0 мм

160 шт

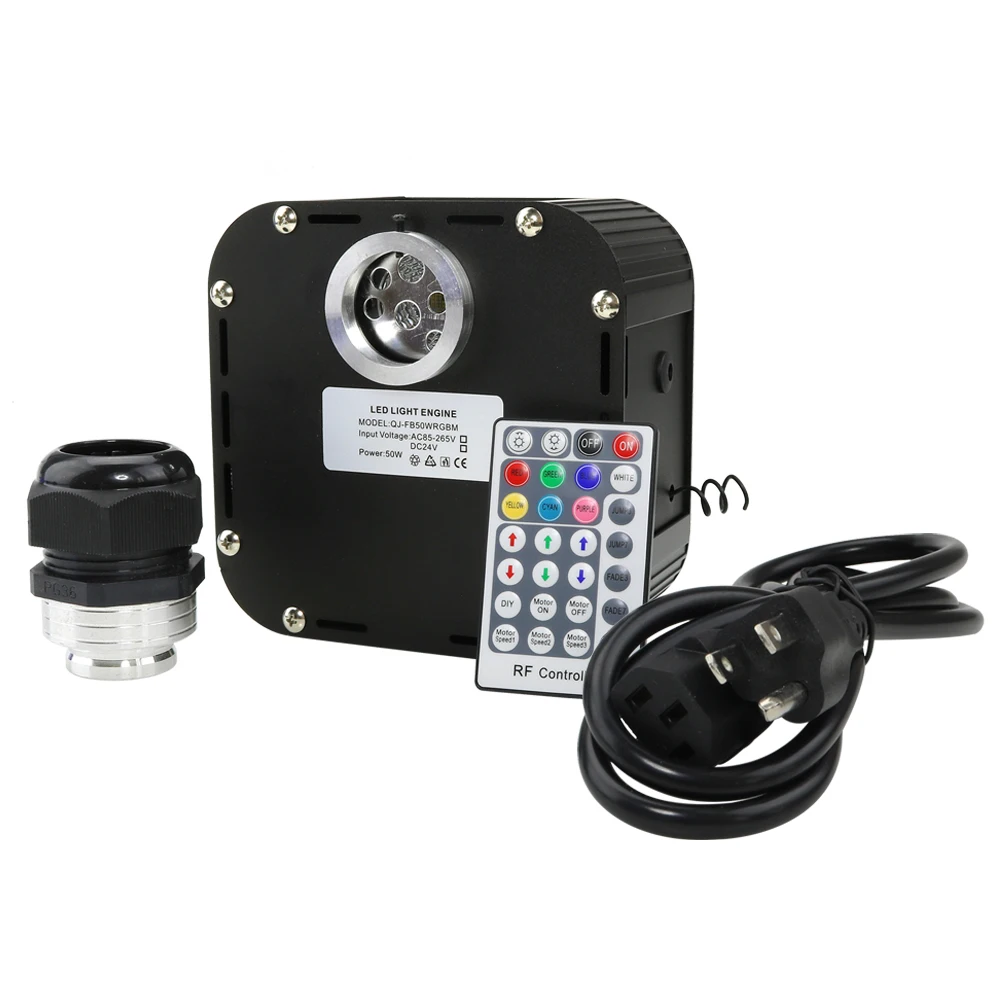

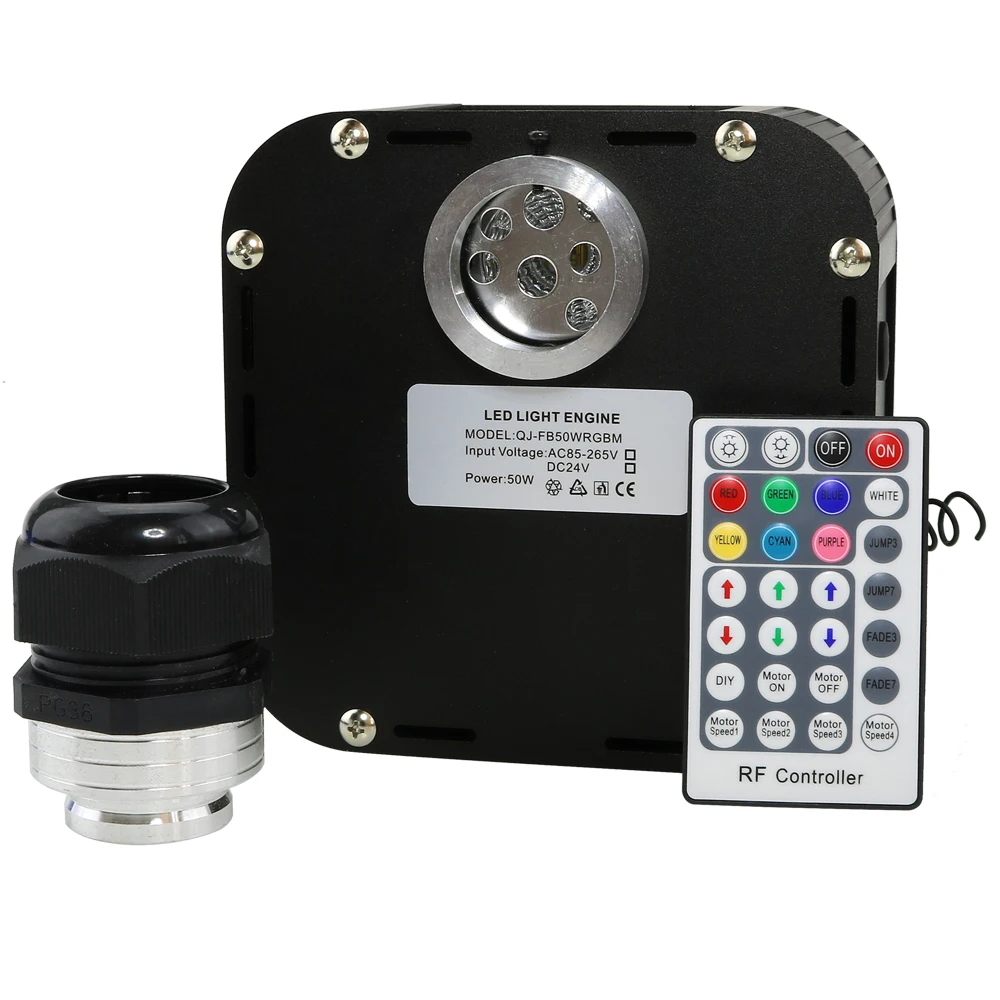

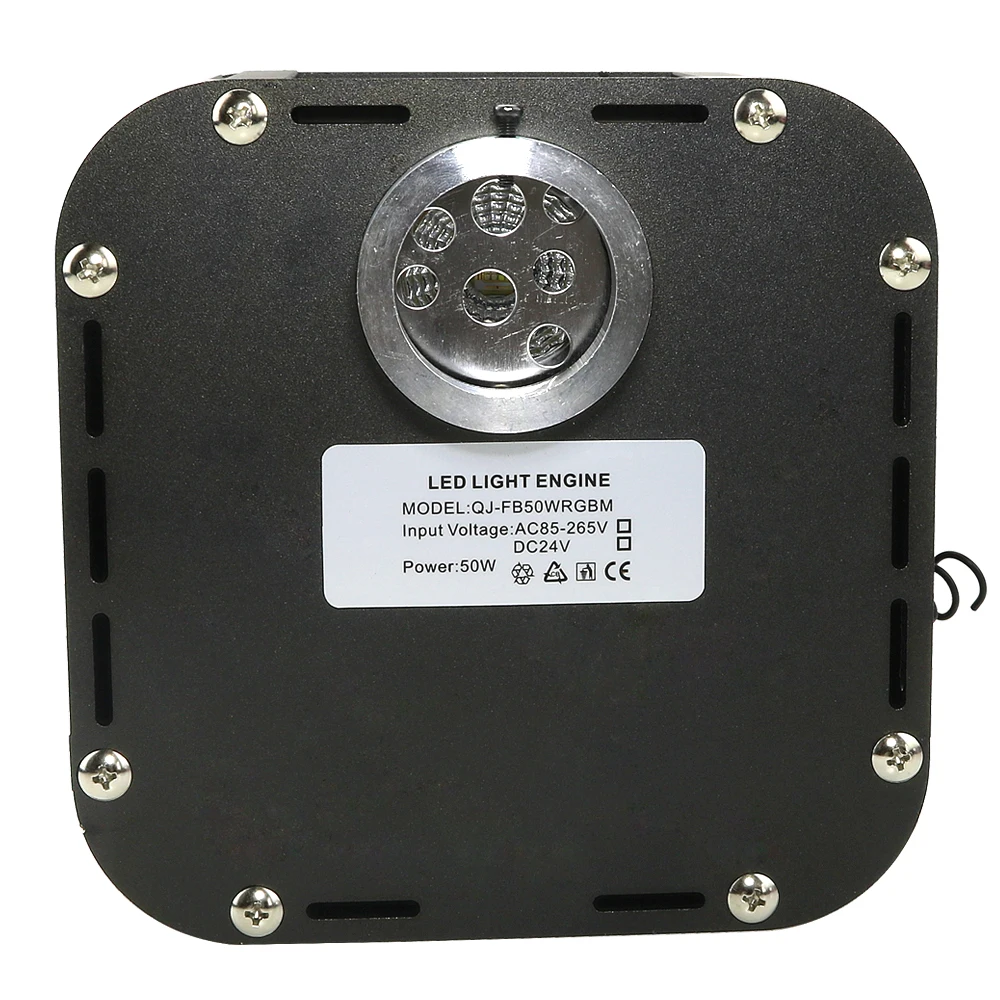

Фото товара--------------------------------------------------------------------------------------------

Режим 1: Режим DMX

Внимание:Светильник блок источника вместимость 5 Биты с зарегистрированным адресом.

Первый бит-красный светильник, второй бит-зеленый светильник, второй бит-синий светильник, второй бит-белый, а второй бит-скорость двигателя (четыре уровня)

Примечание: FUN = OFF (ДесятаяПереключатель кода)Означает, чтоПринять Режим сигнала DMX512
Первые настройки Адреса DMX:

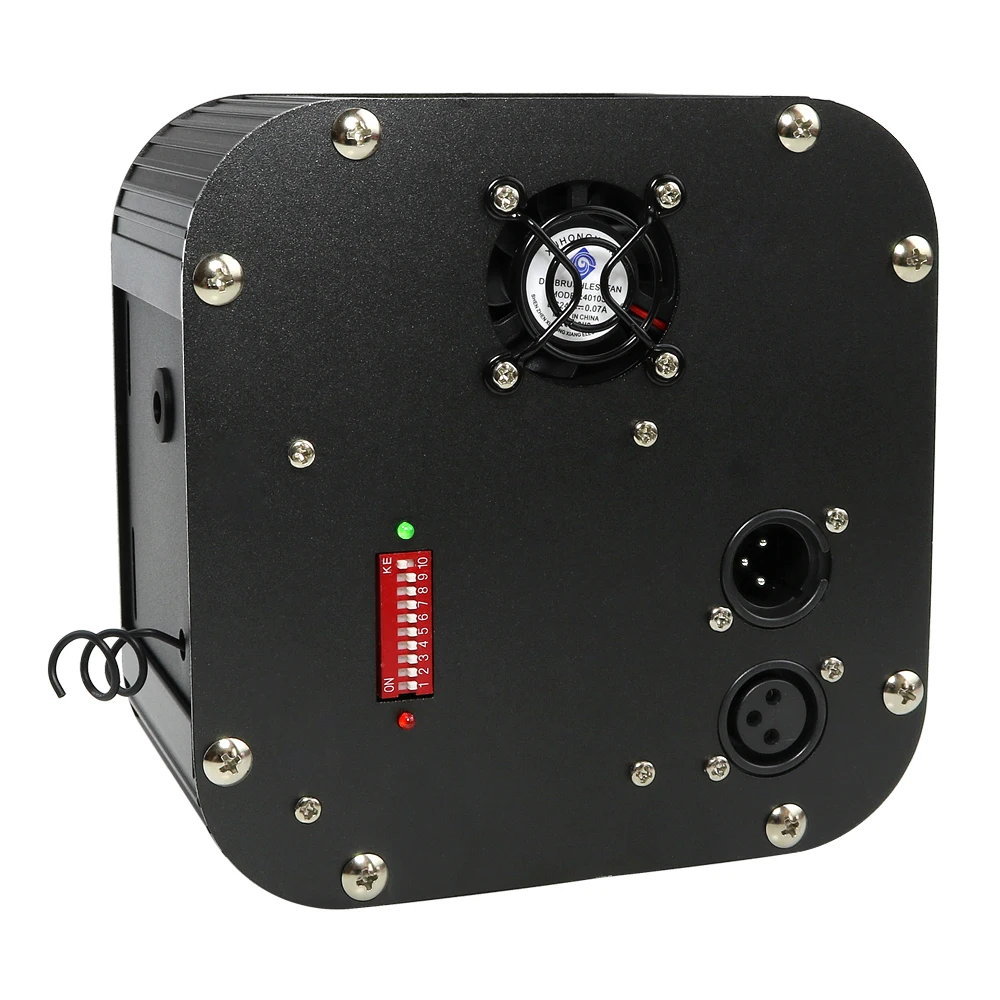

Набор декодеров, адрес бит с помощью переключателя кодирования, из которых 1-9 предназначен для установки стартового адреса переключателя цифрового кода двойной DMX512, первый-самая низкая позиция, девятый один является самым высоким
Бит адресного кода может быть установлен на 512.

DMX512 start адресный код-это сумма переключателей 1-9, в то же время поверните нижнюю часть кодового переключателя (ON set to "1"), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит-0.

Пример 1:

Схема 1

Как указано в таблице 1, адрес запуска DMX512 должен быть 38,

Кодирование номера 6,3,2 позиции на циферблате, чтобы «1», другие Установите на «0»,

Затем сумма переключателя 1-9, Значение кода 32 + 4 + 2,

Это адрес запуска DMX512 38

Пример 2:

Схема 2

Как показано на рис. 2, адрес запуска DMX512 установлен на 388,

Кодирование номера 2,3,6,8 переключение циферблата на «1», другие настройки на «0»,

Затем сумма переключателя 1-8, значение кода 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Режим 2: режим RF

Примечание: Это будет радиочастотный режим, когда переключатель No. 10 будет выключен.

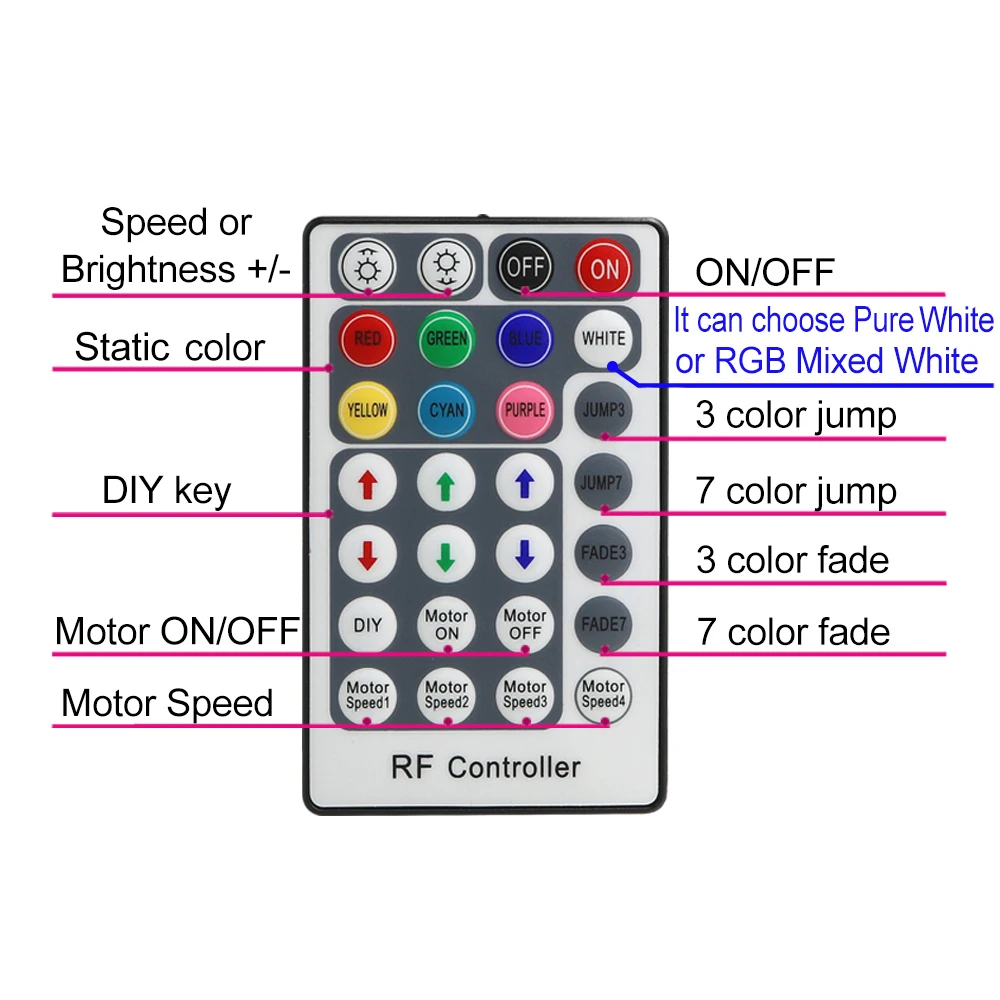

28Key Инструкция по удалению:

Функция совпадения кода (доступна, когда вы выходите из фабрики)

1. Питание Светодиодного двигателя, хорошо работает, когда указаны красные огни.

2. Нажмите на FADE3 и FADE7 одновременно с эффективным дистанционным управлением, белый цвет светодиодного двигателя мигает. Код соответствует успешно выполненному.

Режим 3: встроенный режим эффектов

Внимание:

1:1-4 бит в режиме 2: 5-6 бит в режиме is, скорость 3:7-8 бит-это скорость двигателя.

Выбор эффектов (кнопка переключения № 4 на № 4):12 видов

1. Пуш-ап № 1: семь цветов, изменение цикла. 2.Push No. 2: RGB выцветает и выцветает

3. Push No.1 и 2: Severn color jumping 4. Push No.3: RGB jumping.

5. Нажмите № 1 и 3: RGB flash jumping. 6. Push No.2 и 3: Статический красный

7. Нажмите № 1, 2 и 3: статический зеленый 8. Нажмите № 4: статический синий

9. Пуш-ап № 1 и 4: статический желтый 10. Пуш-ап № 2 и 4: статический фиолетовый

11. Толчок № 1, 2 и 3: статические cyan 12. Пуш-ап № 3 и 4: Статический белый

Выбор скорости (кнопка переключения № 5 на № 6) 4 вида

1. Пуш-ап нет. ВЫКЛ: 0,5 во-вторых. 2.Push No.5: 1 секунда. 3. Нажмите с силой, No.6: 1,5 во-вторых. 4. Push No.5,6: 2 секунд.

Выбор скорости двигателя (кнопочный переключатель от 7 до 8) 4 вида

1. Отжим No. OFF: Мотор выключен. 2. Push No.7: скорость 1. 3. Push No.8: скорость 2. 4. Push No.7,8: скорость 3.

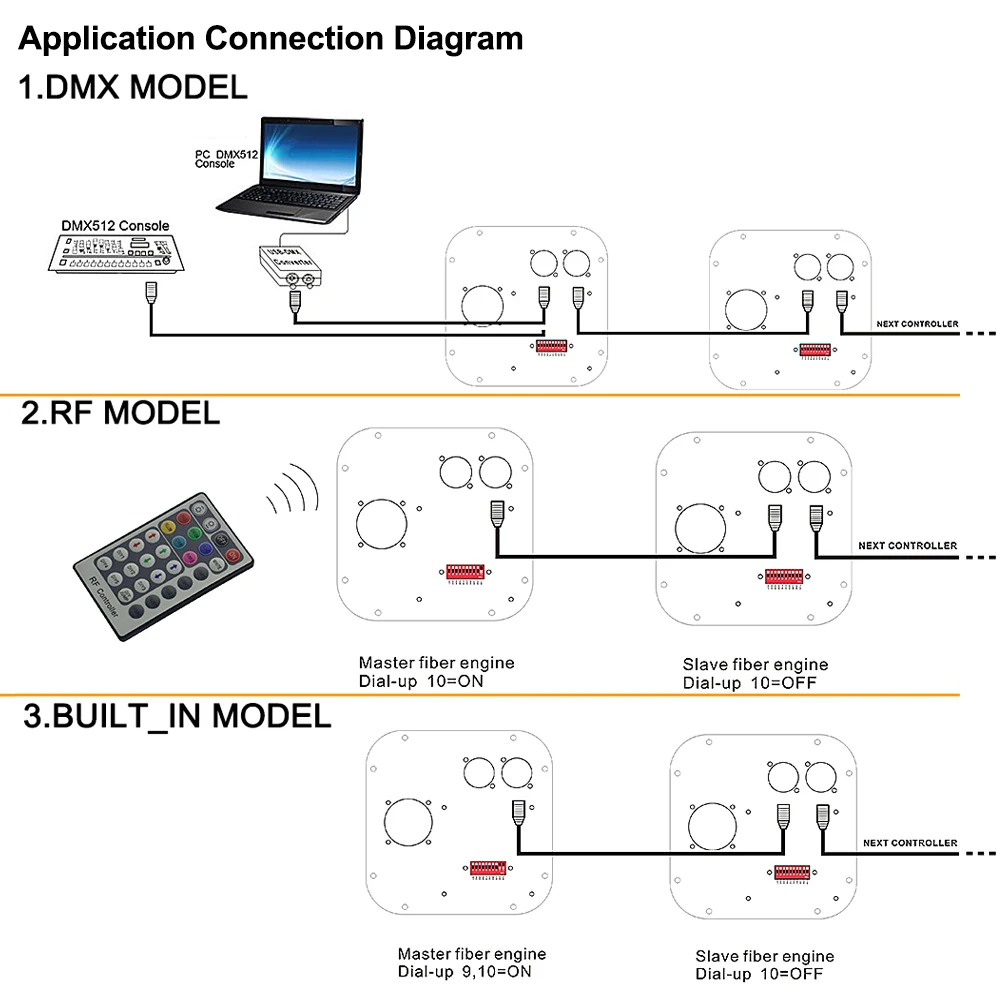

Применение схема подключения

1. Модель DMX

2. Радиочастотная модель

3. Модель BUILT_IN

Максимальная формула подключения волокна:

Радиус головки волокна: R

Диаметр волокна: D1,D2,D3. .........

Количество волокна: N1,N2,N3. .....

Результат: & Pi;* R>= N1 * D1 * D1 + N2 * D2 * D2 + N3 * D3 * D3 ...............

Пример:

Радиус головки волокна (диаметр 20 мм)

Волокно Диаметр: 0,75 мм, 1,0 мм, 1,5 мм

Количество волокна: 150 мм, 50 мм, 10 мм...

Результат: 3,14*10*10 при заказе на сумму> = 150*0,75*0,75 + 50*1*1 + 10*1,5*1,5

Внутренний диаметр оптоволоконной головки: 16-20 мм

Количество оптического волокна может быть установлен:

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Макс номер волокна

29

0,75

1100

29

-1 шт.

660

29

1,5

290

29

2

160

Способ подключения между волокном и светодиодным двигателем:

1. Выровняйте всю головку волокна, закрепите лентами, которые могут выдерживать температуру более 130 ℃

2. Пропустите волокно до коннектора, крепеж вращающегося натяжного устройства. Чтобы убедиться, что ворс волокна не может перемещаться, и каждое волокно должно быть в одной и той же форме.

3. Нарежьте волокнистую пучок на плоскую поверхность тепловым ножом или лезвием.

4. Убедитесь, что головка волокна гладкая и чистая. Таким образом, светильник каждого волокна будет равномерным.

5. Протирайте оптоволоконный разъем, чтобы закрепить кольцо светодиодного двигателя. Закрепите винт в верхней части фиксирующего кольца.

Схема установки приложения:

Внимание:

1. Убедитесь, что входное напряжение верное.

2. Установка светодиодного двигателя в дождливое или влажное место запрещена

3. Пожалуйста, не открывайте светодиодный двигатель для проверки или смены электронных схем, если вы не профессиональный.

4. Светодиодный двигатель должен быть хорошей вентиляцией, пожалуйста, не ставьте в запечатанном месте.

5. Нанесение мусора поверх светодиодного двигателя или вокруг него будет связано с плохой теплоотдачей.
