UM220 GPS модуль

GPS является горячей темой для электронных энтузиастов. GPS широко используется в гражданских, *, навигационных и аэрокосмических полях. Многие любители альпинизма на открытом воздухе оснащены gps-оборудованием для полевой навигации. Благодаря тому, что цена gps-модуля становится все более и более популярной, все больше и больше продуктов встроены в gps-модуль. Это больше не роскошь для электронных энтузиастов для изучения модуля GPS.

Благодаря тому, что цена gps-модуля становится все более и более популярной, все больше и больше продуктов встроены в gps-модуль. Это больше не роскошь для электронных энтузиастов для изучения модуля GPS. Gps-модуль, который мы используем,-это gps-модуль Beidou UM220, который имеет значительные преимущества с точки зрения энергопотребления, цены и объема. Модуль-это патч-посылка. Потому что вытащить шпильку особенный и сварка является немного сложен, мы разработали GPS модуль с печатной платы, а затем сделайте ключ для ног в 2,54 мм контактный интерфейс, что удобно для вставки платы и отладки с DuPont fly line, чтобы пользователь мог быть встроен в свою систему, Или подключить непосредственно к MCU или ПК-машине. GPS инструкции и данные отлажены.

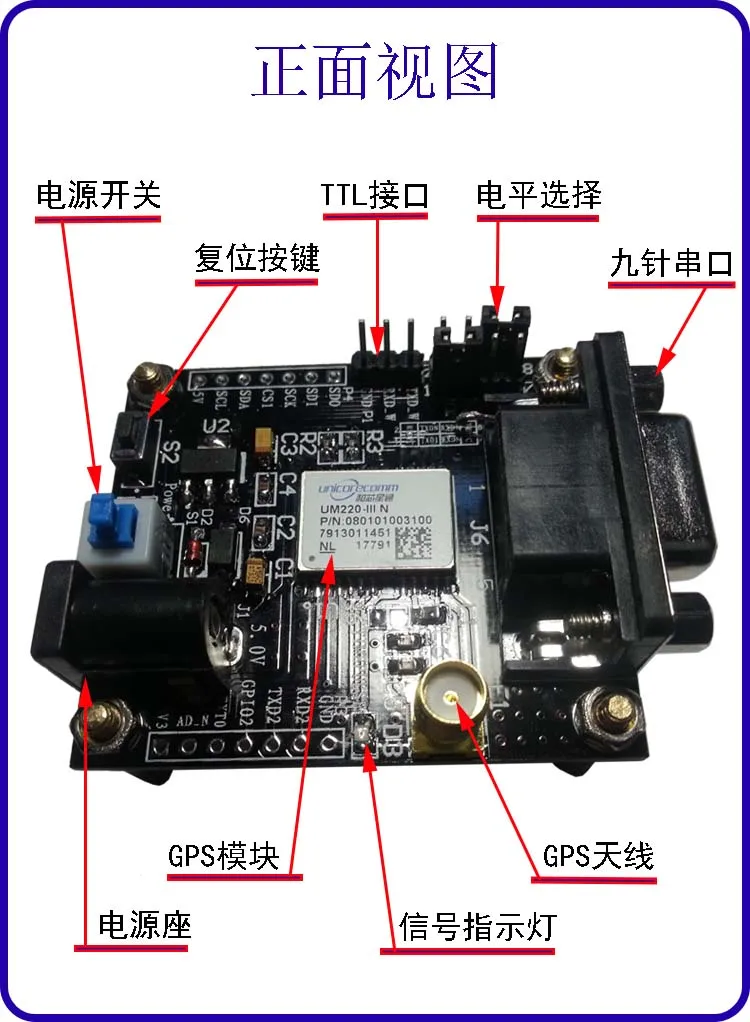

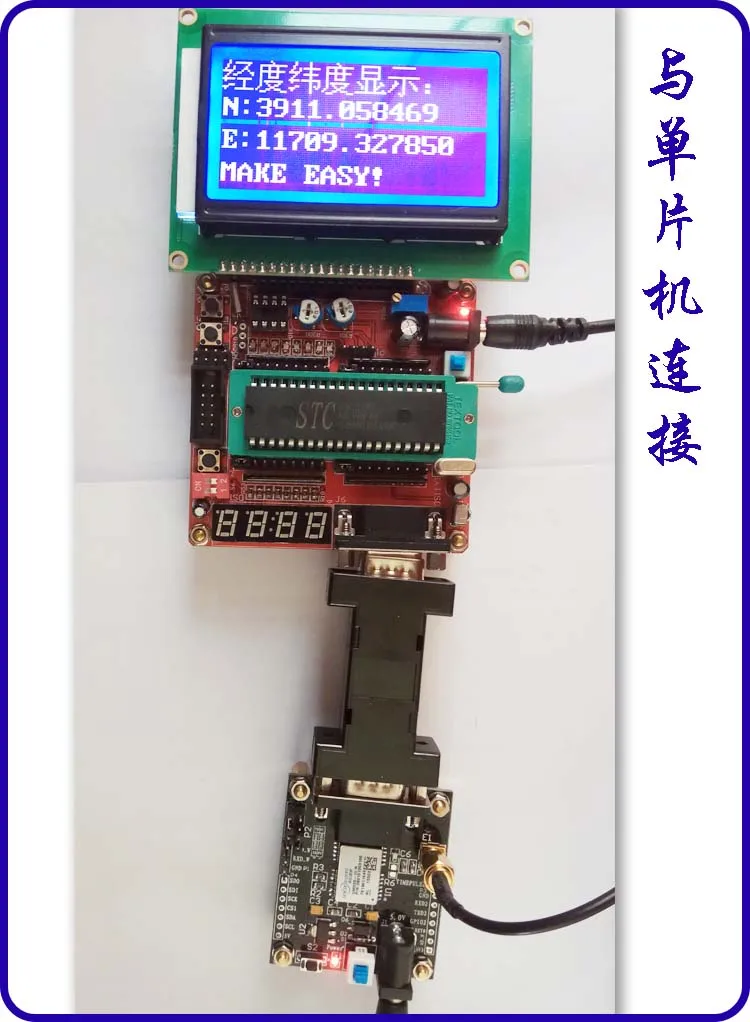

Данная Группа TTL может быть подключен к 3,3 V или 5V теоретическое значение 1,8-12V, удобно для вас, чтобы воспользоваться какой-либо Однокристальный развития, но обратите вниманиеСоприкосновенияOhЭто для начинающих вина! Это

[Предоставьте набор интерфейса DR9], широко известный как последовательный порт, чтобы вы могли использовать ПК для отладки.

Цена на это соединение не прилагаются в SCM. Если вам нужно купить, пожалуйста, свяжитесь с владельцем. Следующая цифра-это только функция кода, предоставленного на дисплее!

Информация о продукте модуля GPS

-40oC до + 85oC

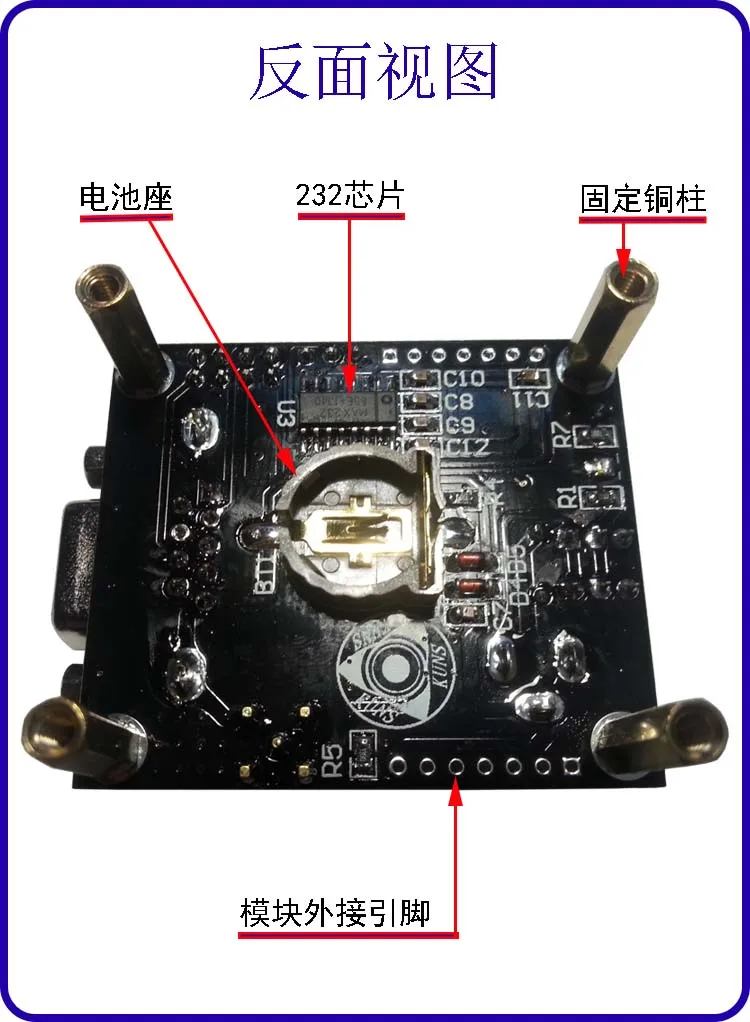

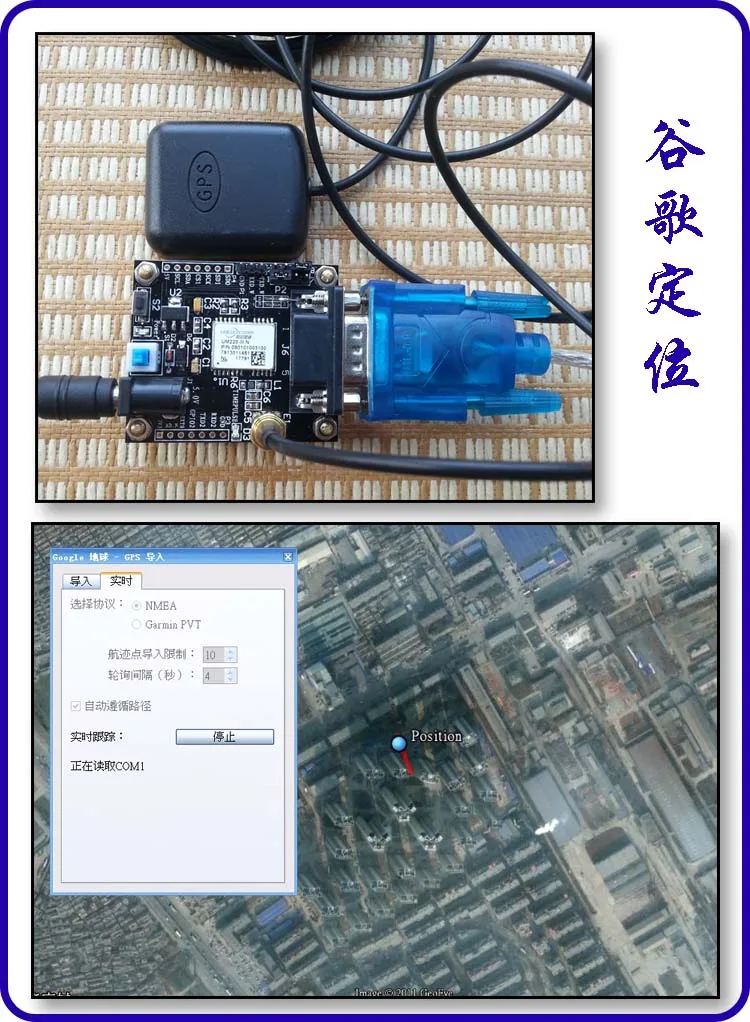

[Информация о Google map в реальном времени] [каждый может проверить свою позицию] [собственный тест по-прежнему очень точен.]

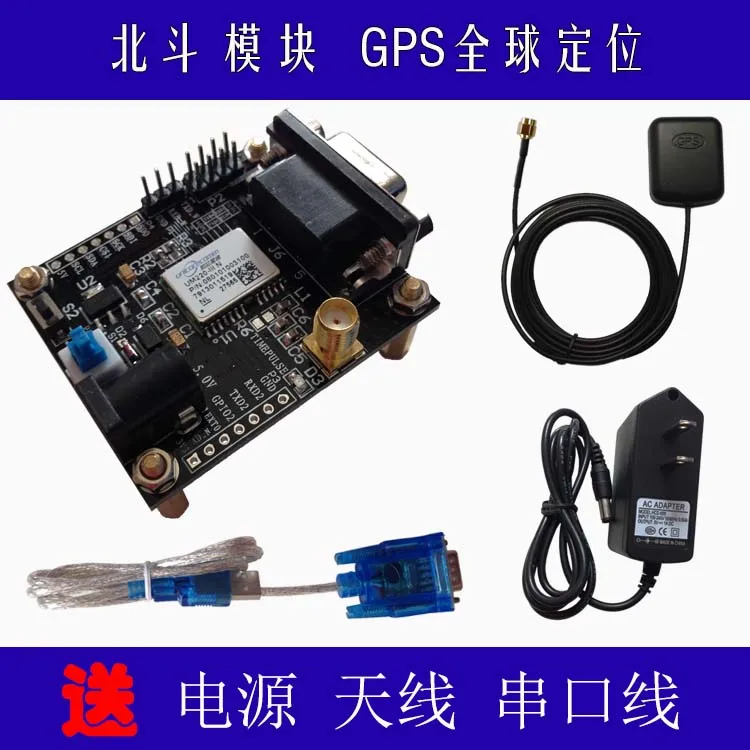

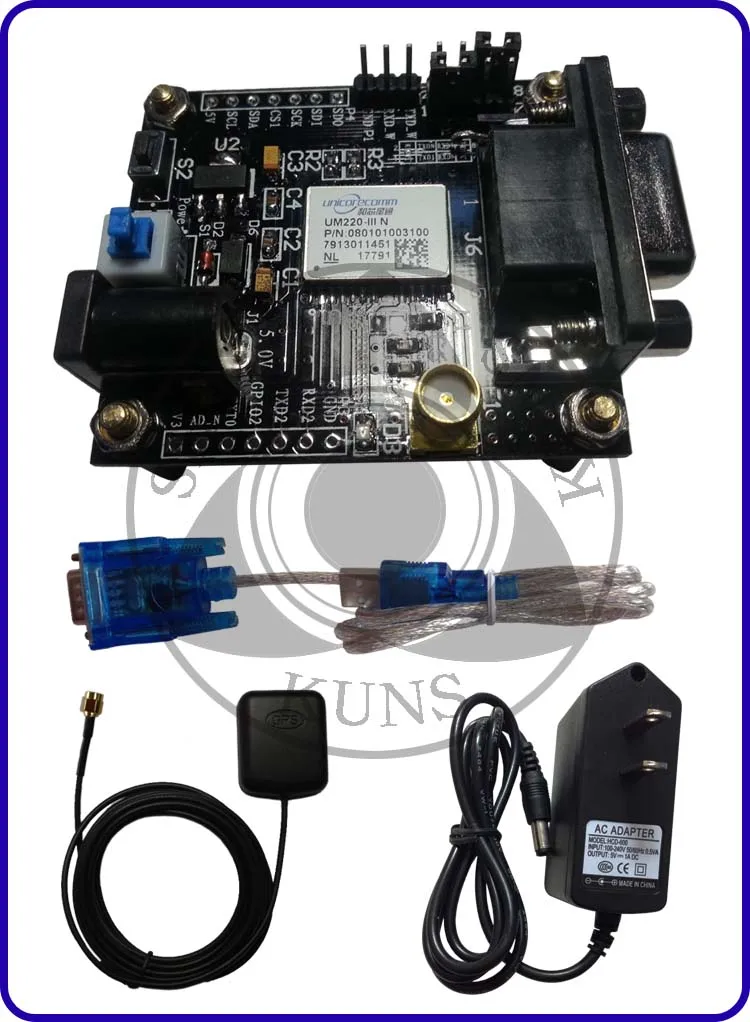

Эта посылка включает в себя: (список доставки)

Плата разработки GPS: один комплект.

GPS модуль: модель UM220, приварена на доске.

GPS выделенная антенна: (есть истина ниже)

Питание: адаптер 5V1A.

Справочного материала:

1. Схема платы разработки (формат PDF).

2. Программное обеспечение PC end test. (Есть некоторые в Интернете!)

3, C код языка один. (подтвердите, что урожай отправлен вам! Мой собственный писатель, постоянно обновляется!)

Ниже приведена таблица с указанием данных от отладчик модуль контролируется последовательный порт:

Спутниковое свободное состояние:

$ GPGGA,000357.026,8960.0000,N, 00000,0000, E,0,0, 137,0, M, 13,0, M, * 46
$ GPRMC, 000357,026, V, 8960,0000, N, 00000,0000, E, 0,00, 0,00, 060180, N * 7B
$ GPVTG, 0,00, T, M, 0,00, N, 0,00, K,N * 32
$ GPGSA,A,1 унция * 1E
$ GPGSV,1,1,00*79
$ GPRMC, 000400,026, V, 8960,0000, N, 00000,0000, E, 0,00, 0,00, 060180, N * 7E
$ GPVTG, 0,00, T, M, 0,00, N, 0,00, K,N * 32
$ GPGGA,000401.026,8960.0000,N, 00000,0000, E,0,0, 137,0, M, 13,0, M, * 42
$ GPRMC, 000401,026, V, 8960,0000, N, 00000,0000, E, 0,00, 0,00, 060180, N * 7F
$ GPVTG, 0,00, T, M, 0,00, N, 0,00, K,N * 32
Есть спутниковые системы:

$ Gpgga, 090113.000,3958.2847 Н, Н, Н '11616,6454, E,1,8, 1,00, 67,6 M-6,7 M * 78
$ GPRMC, 090113,000, A, 3958,2847, N, 11616,6454, E, 0,00, 0,00, 080110, A * 60
$ GPVTG, 0,00, T, M, 0,00, N, 0,00, K,A * 3D
$ Gpgga, 090114.000,3958.2847 Н, Н, Н '11616,6456, E,1,8, 1,00, 67,7 M-6,7 M * 7C
$ GPRMC, 090114,000, A, 3958,2847, N, 11616,6456, E, 0,00, 0,00, 080110, A * 65
$ GPVTG, 0,00, T, M, 0,00, N, 0,00, K,A * 3D

Формат данных GPS определяется как (в руководстве по эксплуатации):

GPS формат данных
GPRMC (рекомендуется использовать минимальный формат данных GPS)

$ GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>
1) Стандартное время позиционирования (время UTC) Формат: каждую минуту, секунду, секунду (hhmmss.sss).
2) статус позиционирования, а = Доступные данные, V = данные недоступны.
3) широта, формат: оценка степени. Sub sub (ddmm.mmmm).
4) широта, Северное полушарие (N) или Южное полушарие (S).
5) долгота, форма: оценка степени, разделение и разделение.
6) различие в долготе между Восточным (е) полушарием или западным (Ш) полушарием.
7) относительная скорость смещения, от 0 до 1851,8 узлов
8) Относительное направление смещения, от 0 до 359,9 градусов. Фактической стоимости.
9) Дата, формат: день, месяц, месяц, год, год (ddmmyy).
10) переменные магнитных полюсов, от 0 до 180.
11) степень.
12) контрольная сумма. (проверьте положение)

GPGSV (показан в спутниковом формате)

$ GPGSV, <1>,<2>,<3>,<4>,<5>,<6>,<7>,<4>,<5>,<6>,<7>,<8>
1) общее количество спутников, которые получили сигналы в небе.
2) общее количество расположенных сателлитов.
3) общее количество сателлитов в небе, от 00 до 12.
4) Спутниковые номера, от 01 до 32.
5) Высота спутника от ОО до 90 градусов.
6) Азимут спутника, ООО до 359 градусов. Фактической стоимости.
7) Отношение сигнал-шум (C/No), от 00 до 99 дБ; Сигнал не получен.
8) контрольная сумма. (проверьте положение).

<4> < 5>; < 6> < 7> будут повторяться отдельные спутники с максимум четырьмя спутниками в ряд. Остальная часть спутниковая информация будет отображаться на следующей линии. Если не использовать, эти поля будут пустыми.

GPGSA (GPS точный указатель и использование спутникового формата)
$ GPGSA,<1>,<2>,<3>,<3>,>,<3>,<3>,<3>,<4>,<5>,<6>,<7>

1) Режим 2:M = ручной, A = автоматический.
2) Режим 1: шаблон местоположения 1 = нерасположенный, 2 = двумерное позиционирование, 3 = трехмерное позиционирование.
3) PRN номера: от 01 до 32 спутниковых номеров, используемых в небе, которые могут получить до 12 спутниковой информации.
4) PDOP-точность положения разбавление 0,5 до 99,9.
5) HDOP-Горизонтальная точность разбавление 0,5 до 99,9.
6) точность-вертикальный точность разбавленной 0,5 до 99,9.
7) контрольная сумма. (проверьте положение).

GPS фиксированный вывод данных ($ GPGGA)
Это основные данные позиционирования GPS, и это также наиболее широко используемые данные. Для лучшего понимания разделы пояснить значение каждой части gpgga заявление.

$ GPGGA, 509013931,4449, N, 11643,5123, E, 1, 07, 1,4, 76,2, M, - 7, M, * 65
Стандартный формат: $ GPGGA, (1), (2), (3), (4), (6), (7), (8), (9), M, (10), M, (11), (12)* HH (CR) (LF).
Соответствующие значения каждой части заключаются в следующем:
(1) время позиционирования UTC: 05 часов 09 минут и 01 секунд
(2) широта (формат ddmm.mmmm:, DD градусов, мм. mmmm оценка).
(3) N/S (северная широта или Южная широта): 39 градусов и 31,4449 точек на северной широте;
(4) долгота (формат dddmm.mmmm: DDD степень, мм. mmmm оценка);
(5) E/W (восточный или Западный меридиан): 116 градусов восточной долготы 43,5123 точек;
(6) фактор качества (0 = не расположен, 1 = GPS в реальном времени, 2 = дифференциальный GPS):1 = GPS в реальном времени;
(7) количество используемых сателлитов (0 ~ 8): количество доступных сателлитов = 07;
(8) Горизонтальный точность фактор (1 ~ 99,9); Горизонтальная точность фактор = 1,4;
(9) высота антенны (уровень моря, - 9, 9, 9-99999,9, единица измерения: м); Высота антенны = 76,2 м);
(10) высота земли эллипсоида относительно уровня моря (-9. 9-9999,9, единица измерения: м): - 7.
(11) разница в возрасте данных GPS, в реальном времени GPS Нет: нет;
(12) разность номера базовой станции (от 0000 до 1023)-это GPS в реальном времени: нет:
* Общее поле проверки;
HH Общий номер проверки: 65
(CR) (LF) Вернитесь в автомобиль и измените линию.

B. Отчет о состоянии выхода визуального спутника ($ GPGSV)
$ GPGSV, 2, 1, 08, 06, 33240, 45, 10, 36074, 47, 16, 21078, 21078, 21078, 21078,
Стандартный формат: $ GPGSV, (1), (2), (3), (4), (5), (6), (7),... (4), (5), (6), (7) * HH (CR) (LF)
Значения каждой части заключаются в следующем:
(1) общее количество отчетов GSV; 2;
(2) Текущий языковой период GSV: 1;
(3) общее количество визуальных сателлитов: 08;
(4) номер спутника: 06;
(5) высота (от 00 до 90 градусов): 33 градусов;
(6) Азимут (от 000 до 359 градусов): 240 градусов;
(7) соотношение сигнал/шум (от 00 до 99 дБ): 45 дБ (далее-десятый, 16, 17 сателлитов);
* Общее поле проверки;

HH Общий номер проверки: 78;
(CR) (LF) Вернитесь в автомобиль и измените линию.
Примечание: Каждая Инструкция содержит до четырех сателлитов, и каждый спутник имеет четыре элемента данных.
(4) -номер спутника, (5) -высота, (6) -азимут, (7) -отношение сигнал-шум.

Этот модуль можно использовать в сочетании с STM32 development board и STC Series MCU development board.

'
