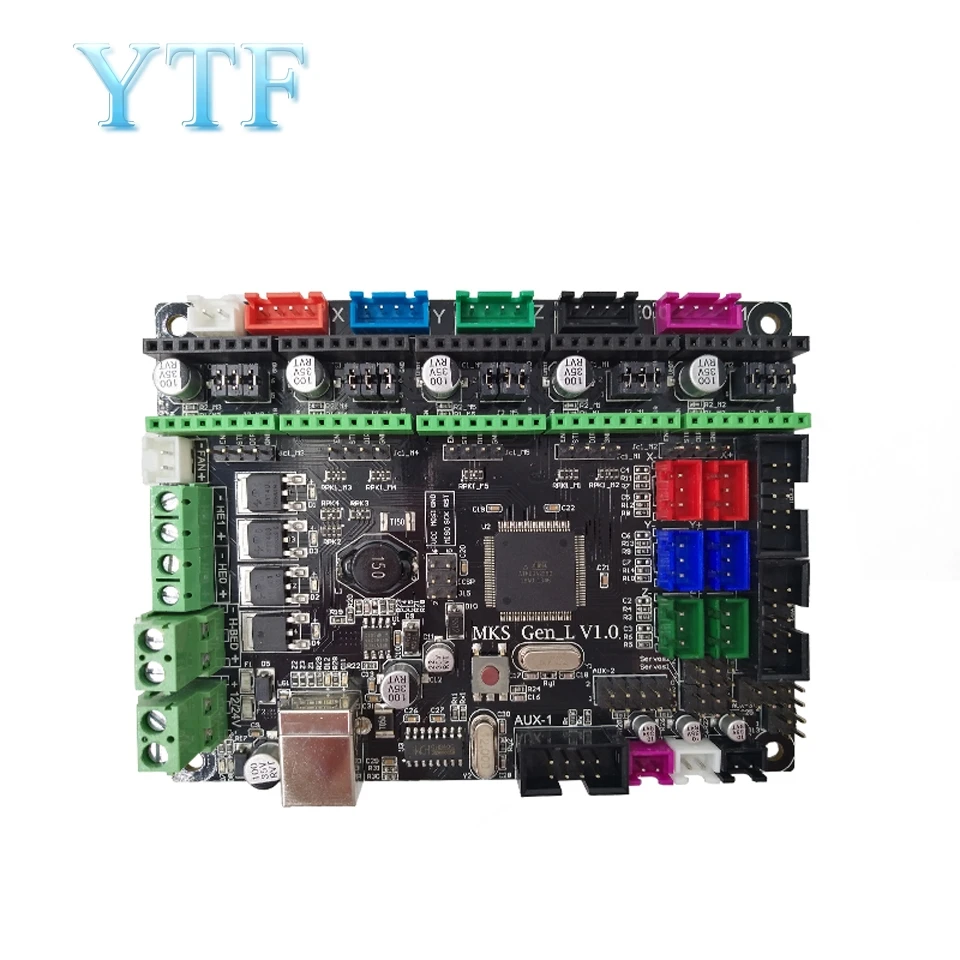

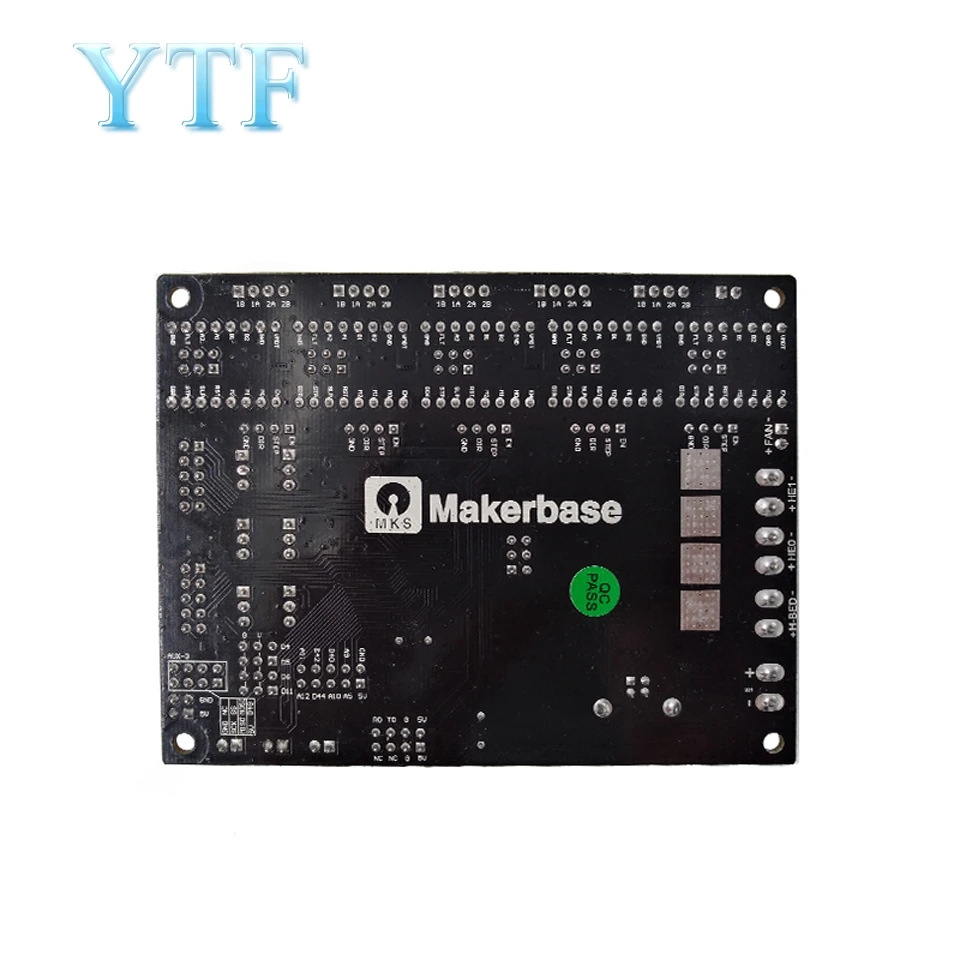

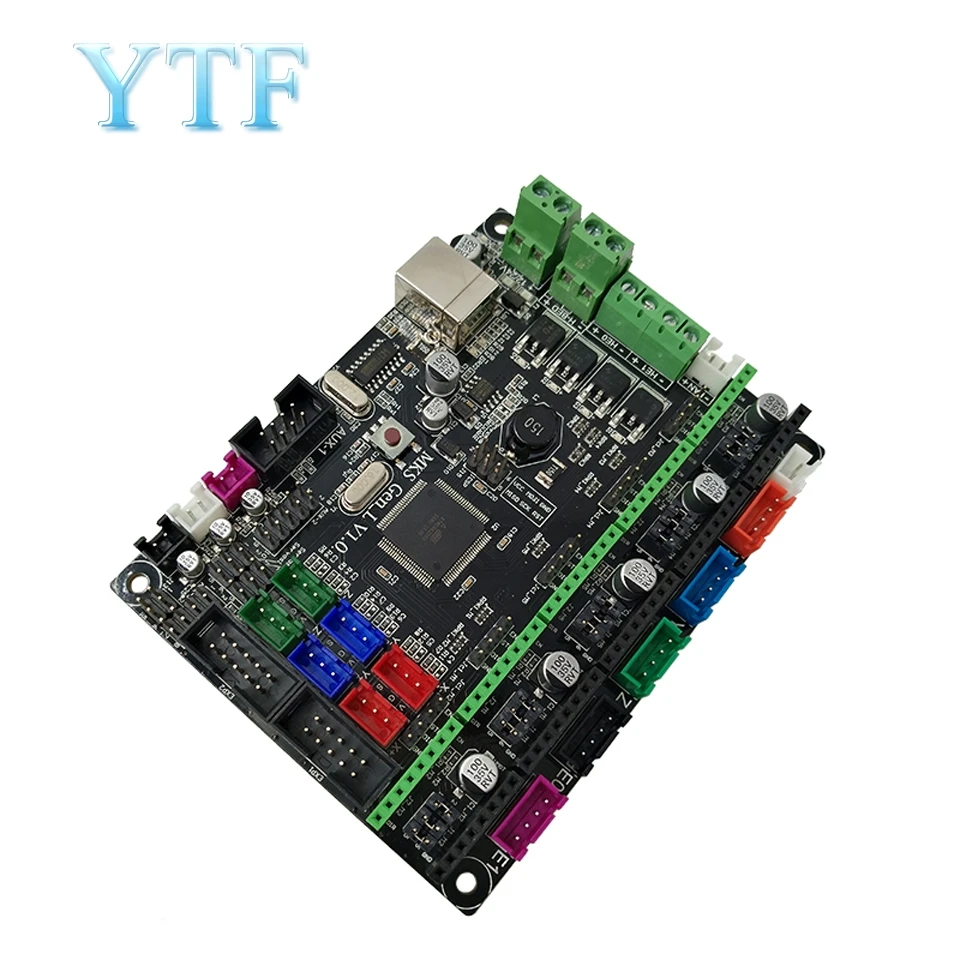

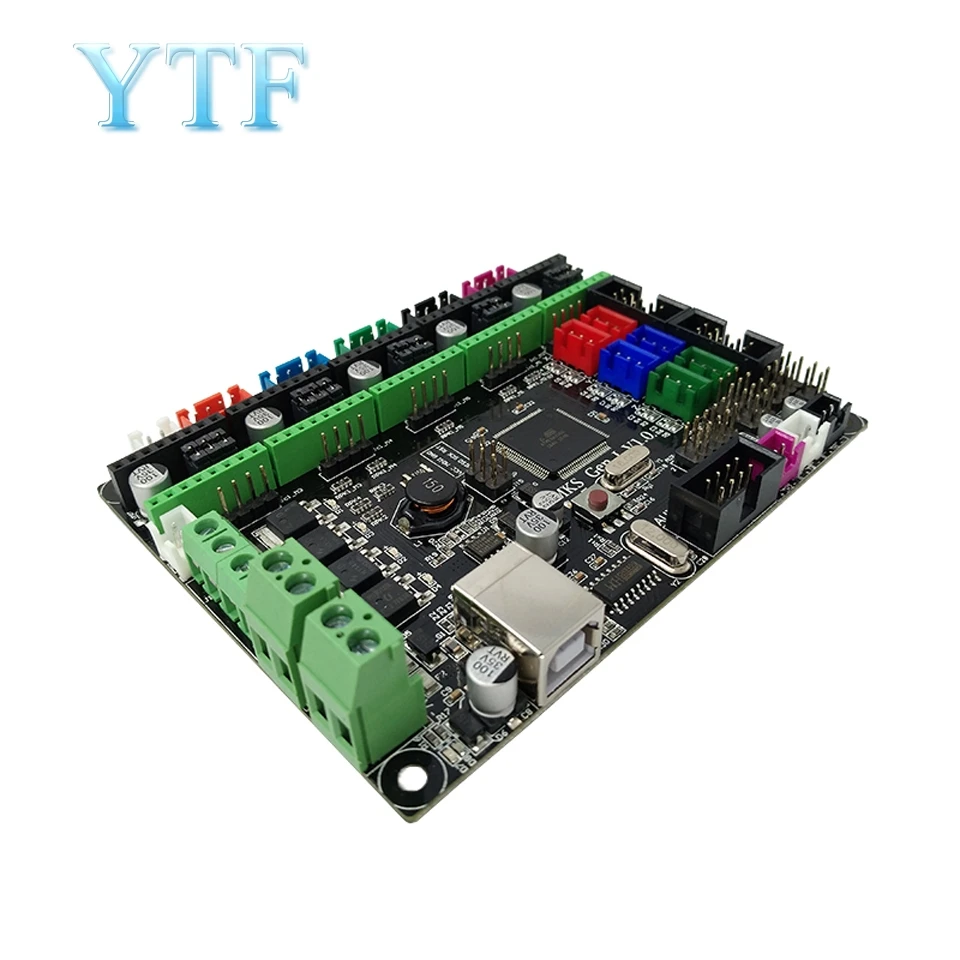

Плата 3D принтера MKS Gen L V1.0 контроллер совместим с Ramps1.4 Mega2560 R3 Поддержка A4988/8825

Плата 3D принтера MKS Gen L V1.0 контроллер совместим с Ramps1.4 Mega2560 R3 Поддержка A4988/8825

Особенности преимущества:

1, коллекция 2560 и ramps1.4 на плате, для решения сложного интерфейса Ramps1.4 громоздкая, склонная к сбою.

2. Пользователь может заменить привод двигателя, поддержка4988Привод и8825Привод,TMC2100Привод

3, предназначен для сигнала внешнего привода, может быть подключен к большому приводу для привода 57,86 двигателя.

4. Использование высококачественной трубки MOSFET, охлаждающий эффект лучше, чтобы обеспечить долгосрочную стабильность.

5. С помощью специального чипа питания, поддержка 12В-24В входного питания, решить проблему изменения напряжения Ramps, проблемы с нехваткой электроэнергии.

6, Стабильная и надежная схема фильтра значительно уменьшает возможность помех, максимально возможное, чтобы избежать процесса печати аварий, бега и так далее.

7, используя серийный чип CH340, чтобы обеспечить стабильность и надежность в предпосылке снижения затрат, более трудно решить предыдущие проблемы с приводом 16U2.

8, может принимать вход 24 В, такая же мощность системы может уменьшить ток горячей кровати до 1/4, эффективно решить проблемы с нагревом горячей кровати MOS.

9, используя прошивку с открытым исходным кодом Marlin, конфигурация и ramps1.4 точно такие же, вы можете непосредственно заменить Ramps1.4.

10, может быть непосредственно подключен к 2004LCD дисплею и 12864LCD дисплею для поддержки разработки Maker TFT28, TFT32 сенсорный экран.

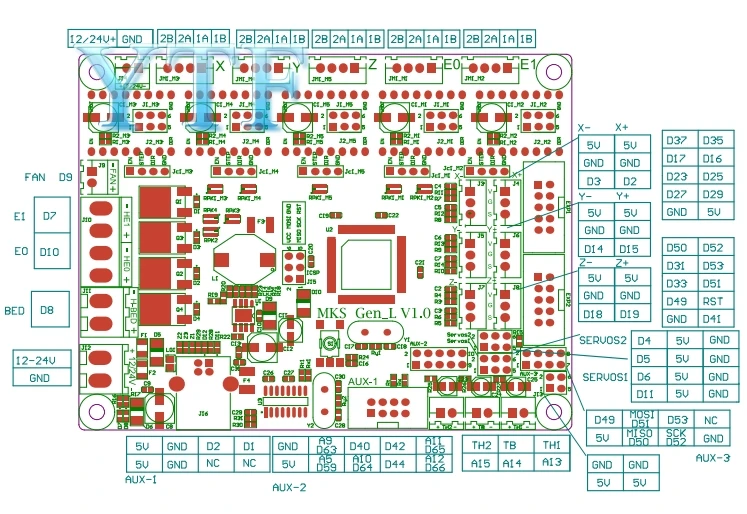

11, ось XYZ, соответственно, с различными цветами клеммы, чтобы соответствовать двигателю и ограничительному переключателю, легкая проводка.

12, удобный дизайн, с различными цветами терминала, чтобы различить направление движения, уменьшая вероятность вставки анти, чтобы предотвратить повреждение из-за подключения привода материнской платы.

Обратите внимание:

1, пожалуйста, подтвердите снова до и после подключения питания, если это связано с подключением пользователя к источнику питания и отключением питания, Мы не гарантируем, что такие проблемы будут возникать!

2, пожалуйста, не отключайте двигатель и привод в случае мощности, легко вызвать ожоги привода; Не регулируйте ток в процессе работы двигателя. Правильный подход заключается в том, чтобы сначала отсоединить питание, отсоединить двигатель, а затем повторно зарядить, отрегулировать потенциометр, измерить напряжение на потенциометре, до тех пор, пока измеренное напряжение не будет таким же, как ожидалось. Не вставляйте антипривод, иначе он сгорит диск или даже сожжет материнскую плату!

За исключением мотора, мотора, пожалуйста, приобретайте отдельно.

Обратный источник питания, плата привода двигателя обратит чип и цепь может быть сожжена, пожалуйста, подтвердите снова после питания

Советы владельца:

1. MKS Gen-L V1.0-это Гостевая база научно-исследовательского персонала для Ramps1.4, Megatronics V2.0 и других проблем с материнской платой с открытым исходным кодом, особенно Оптимизированная для исследований и разработок, запущенная продукция, особенно подходит для массового производства производителей 3D-принтеров в качестве основной приборной панели.

2, уделяют полное внимание стабильности, рассеиванию тепла, простоте использования, после непрерывного тестирования надежности печати.

3, если есть особая необходимость связаться с владельцем, чтобы обсудить.

4. Поддерживающая линия может ссылаться на:2PIN,3 pin,4PIN

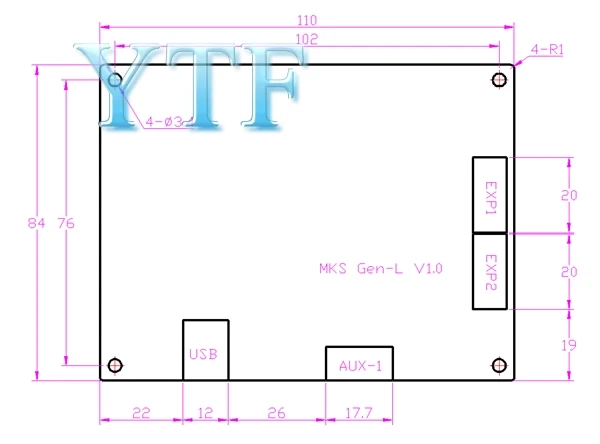

Размеры:
