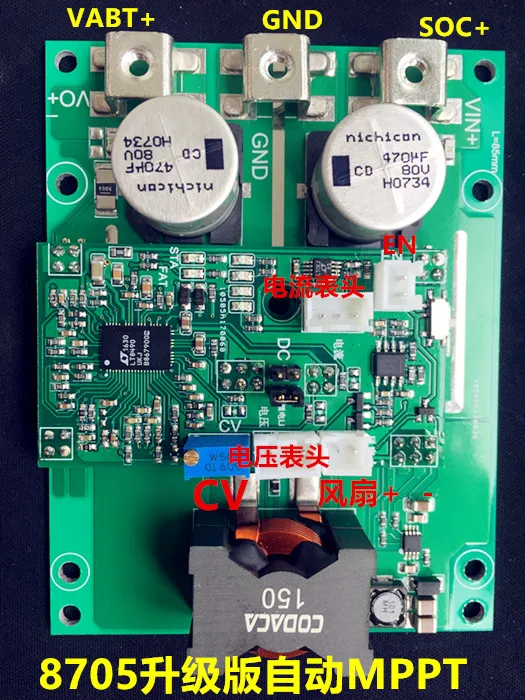

Бесплатная доставка Солнечное автоматическое MPPT зарядное устройство DC ups и вниз

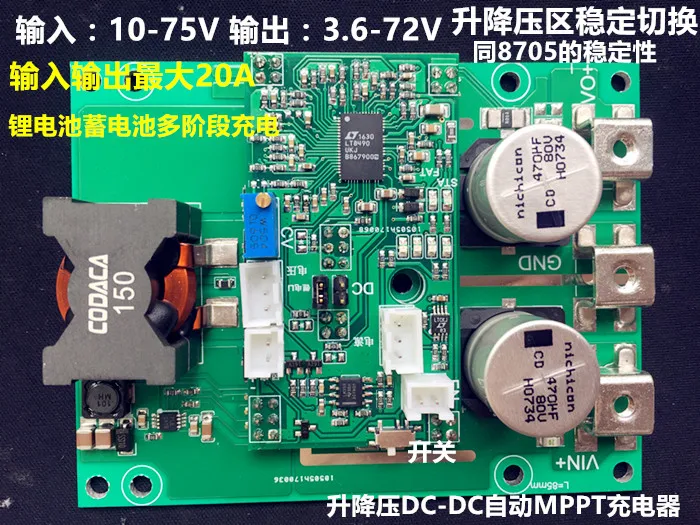

По умолчанию 28,4 в значение зарядного напряжения, пожалуйста, обратите внимание на напряжение зарядки, будет установлен после доставки, или, как уже знаете, как использовать.Основные параметры:Входное напряжение 10-75 в разделенная плата батареи и источник питания постоянного тока двумя способами, через короткий переключатель крышки.Внутренний контроль входного тока, максимум 20А.Выход напряжение 3,6-72V, Выход постоянный ток Регулируемая 0,5-20AДополнительная конфигурация выглядит следующим образом: * должен быть подтвержден клиентомТип батареи: два вида методов зарядки для свинцово-кислотной батареи и литиевой батареи, переключение через короткую крышку, короткое замыкание-это литиевая батарея.Режим компенсации температуры зарядки: компенсация температуры по умолчанию, потребность в внешнем температурном сопротивлении при обнаружении температуры, Температурное сопротивление будет отключено после того, как ошибка не может быть заряжена.Двусторонний Режим питания: по умолчанию используется плата аккумулятора и источник питания постоянного тока, два дополнительных источника питания для платы аккумулятора, Параллельная схема является идеальным диодом, может уменьшить потерю 2 параллельных аккумулятора. Параллельный других полимеров обладают высокой 1,5-3 ом.Параметры аккумуляторной платы: по умолчанию значение платы батареи составляет 16-72 В, максимальный ток-20 А, а Внешние параметры не гарантируют максимизацию MPPT. Фактическая конфигурация параметров требует сложного расчета, а диапазон напряжения и значения тока влияет на точность MPPT. Например, максимальный ток 20А, но фактическое использование максимум не более 10А, тогда ток для 10A сможет достичь лучшей точности. Если вы не будете часто заменять батарейную панель, советуем сообщить конкретные параметры, параметры модуля, чтобы достичь наилучших результатов.Ограничение времени зарядки: функция действительна только тогда, когда вход питания постоянного тока работает, и по умолчанию нет ограничения времени зарядки. Прямая нагрузка на аккумулятор не требует ограничения времени зарядки.Функция защиты:1. Входные и выходные предохранители предотвращают случайное соединение и другие сбои.2. Защита от короткого замыкания на выходе3, вентилятор с перегревом, защита от перегрева 95 градусовВопросы, требующие внимания:1. Вход платы аккумулятора и вход питания постоянного тока не должны быть подключены, источник питания постоянного тока не должен быть подключен к входному порту платы аккумулятора2, вход и выход запрещены для обратного хода, в противном случае он сгорит предохранитель и даже модули3, при высокой температуре окружающей среды и высокого тока перепада давления окружающей среды нужно derating!4, MPPT эффективен только тогда, когда мощность зарядки больше, чем Входная мощность, в противном случае Максимальный коэффициент использования энергии не может быть достигнут! Например: плата батареи Максимальная мощность 450 Вт, но Установите зарядную мощность 28,4 в * 10 А, независимо от того, как настройки MPPT не могут достичь выходной мощности, так же, как и большая тележка для лошадей.Важные инструкции по эксплуатации: (неправильная Настройка, опасность перезарядки)Из-за наличия функции защиты от низкого напряжения батареи, если модуль подключен к входной мощности, если на выходе Нет нагрузки, подумайте о неисправности батареи, и нет выходного напряжения, затем как отрегулировать выходное напряжение? Вот несколько способов для справки.1. Сообщите владельцу (отправьте сообщение или свяжитесь с нами) напряжение и ток зарядки аккумулятора, будет установлен перед отправкой, используется рука. Это самый простой способ! (особенно напряжение зарядки более сложное)2, Метод настройки напряжения свинцово-кислотного аккумулятора, Входная мощность, в это время выход 0, и индикатор мигает. Выход будет иметь доступ к аккумулятору 12 В или источнику питания, сразу после перерыва, чтобы быть стабильным в это время будет иметь выходное напряжение, 3-10 Ом нагрузки на выходе, выходное напряжение будет увеличено, на данный момент значение внимания-это настройки вывода. Затем Отрегулируйте потенциометр выходного напряжения до тех пор, пока вы не захотите установить напряжение.3. Метод настройки напряжения зарядки литиевой батареи: входная мощность, в это время выход равен 0, и индикатор мигает. Выход аккумулятора или питания 12 В, а затем немедленно отсоединить, чтобы быть стабильным в это время будет значение выходного напряжения, обратите внимание на текущее значение-это значение выходного набора. Затем Отрегулируйте потенциометр выходного напряжения до тех пор, пока вы не захотите установить напряжение.Максимальное регулирование заряда: Регулировка напряжения, низкое сопротивление нагрузке или недостаточное питание батареи, по часовой стрелке для увеличения выходного тока.Используйте важные инструкции1. Причина, по которой модуль не заряжаетсяАккумулятор завершил неисправность подзарядки аккумулятора, время зарядки (если установить эту функцию) неправильная температура батареи (если установить эту функцию)2. Индикатор неисправности мигает причина: недостаточное напряжение батареи, неправильная температура, время зарядки вне времени3, светодиодный индикатор состояния: 3,5 секунд короткая вспышка один раз для сигнал о неисправности, 3,5 секунд медленная вспышка один раз нормальной зарядки, всегда яркие для зарядка завершена или постоянное напряжение зарядки.4. Описание этапа зарядки:Этап 0: непрерывная зарядка, зарядка 20-30% с максимальным зарядным током до тех пор, пока напряжение батареи не превысит 70% от установленного зарядного напряжения.Этап 1: зарядка с постоянным током, Максимальная зарядка до тех пор, пока напряжение батареи не превысит 98% от установленного зарядного напряжения.Этап 2: постоянное напряжение, зарядка напряжения зарядки до тех пор, пока зарядный ток не будет ниже C/10.Этап 3: постоянное напряжение, 2-х стадийной зарядка завершена после зарядное напряжение снижается до 95% (95% изменения), напряжение батареи составляет больше, чем фактическое напряжение зарядки для зарядки, стоп-сигнал, до тех пор, пока напряжение батареи не будет ниже значения 95% или больше, чем ток зарядки C/5.Этап 0-3 подходит для зарядки свинцово-кислотных батарей, а этап 0-2 подходит для зарядки литиевых батарей.Зарядное устройство для решения одного уравнения двух уравнений под объяснениемПри определенных обстоятельствах, таких как освещение, температура и другие факторы, без учета параллельного сопротивления платы батареи, предполагается, что Пластина батареи эквивалентна источнику напряжения Vmax U, и резистор R соединен в серии (будь то эквивалент или нет, Только в качестве основы для тестирования MPPT)Выходная мощность подача и выходной ток IoutSo Po = Io (U-Io * R)=-Io ^ 2 * R + U * IoЗатем, когда Io = U/2R, Po имеет максимальное значение.Когда я делаю тест, фактическая ввода-вывода ценность составляет всего 0,2-0.3A отличается от теоретическое значение (разница значение доставляется по Входное и выходное напряжение и ток точность тестирования, А также имеет некоторое пространство для оптимизации.И U и R остаются прежними, что эквивалентно решению единого уравнения двух градусов.Ниже приводится тестовая форма сигнала после запуска:Желтый-это сигнал входного напряжения, зеленый-это форма индуктивного напряжения.Входное напряжение составляет 35 в, затем начинается цикл после включения выключателя, и затем проводится 2 помехи. Максимальная точка мощности рассчитывается для стабильной работы при входном напряжении 18 в.
