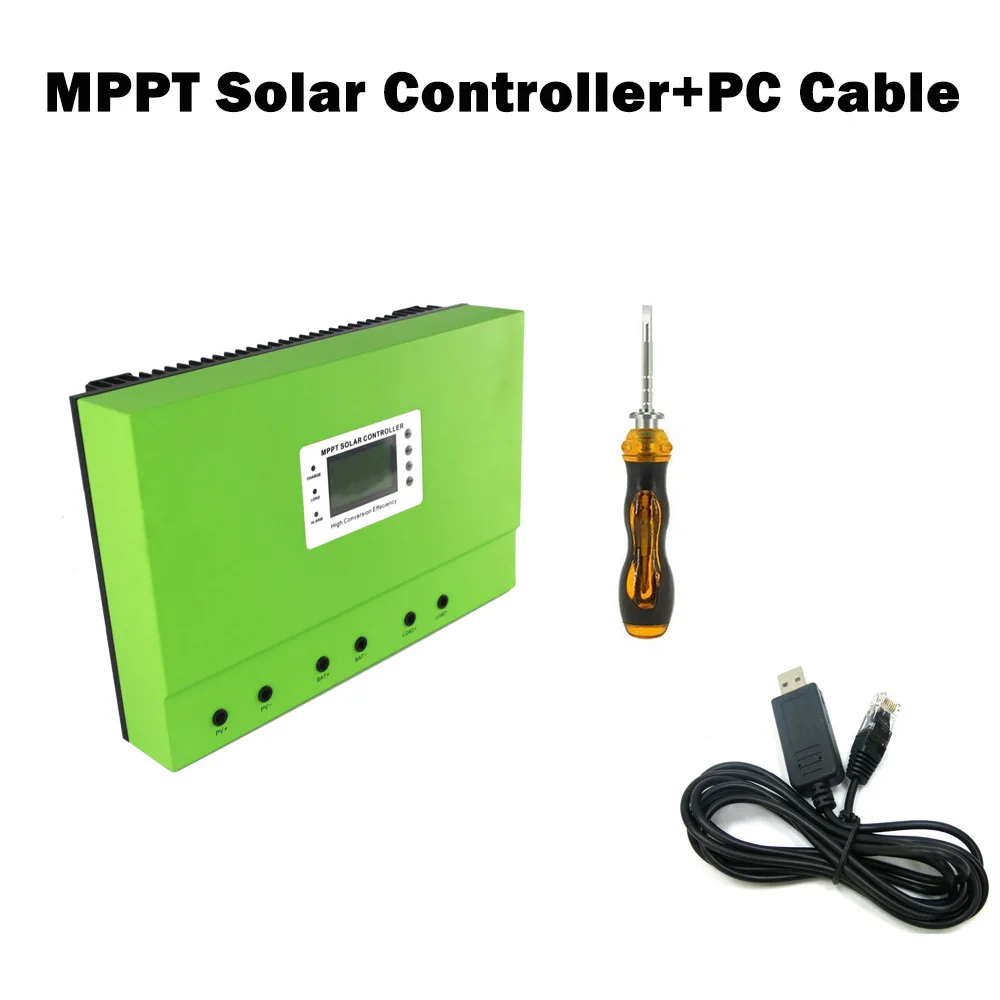

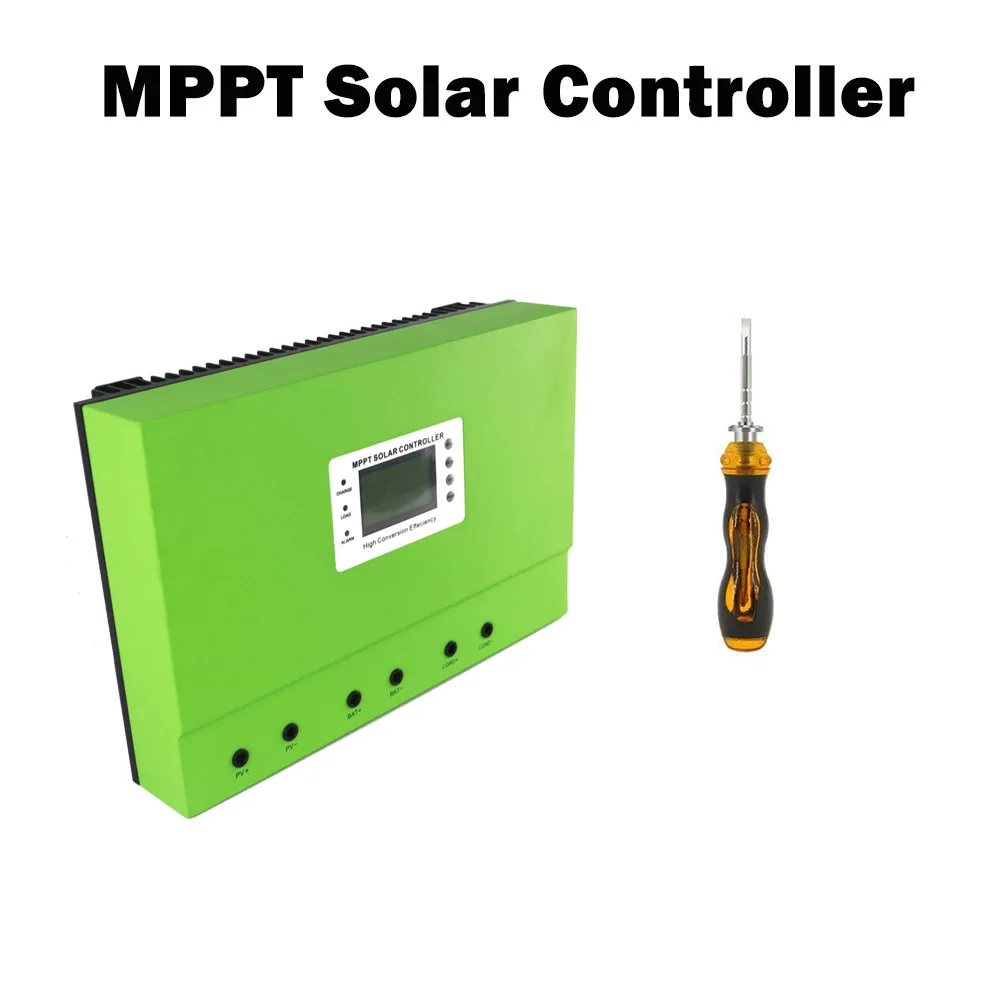

Контроллер заряда солнечной батареи Master MPPT 96 В постоянного тока 50 А вход PV макс. 300

Контроллер заряда солнечной батареи Master MPPT 96 В постоянного тока 50 А вход PV макс. 300

MPPT Контроллер заряда на солнечной батарее 96VDC 50A PV вход макс. 300V регулятор заряда батареи

Цвет контроллера отправляется случайным образом.

Спасибо за выбор контроллера солнечной зарядки MPPT!

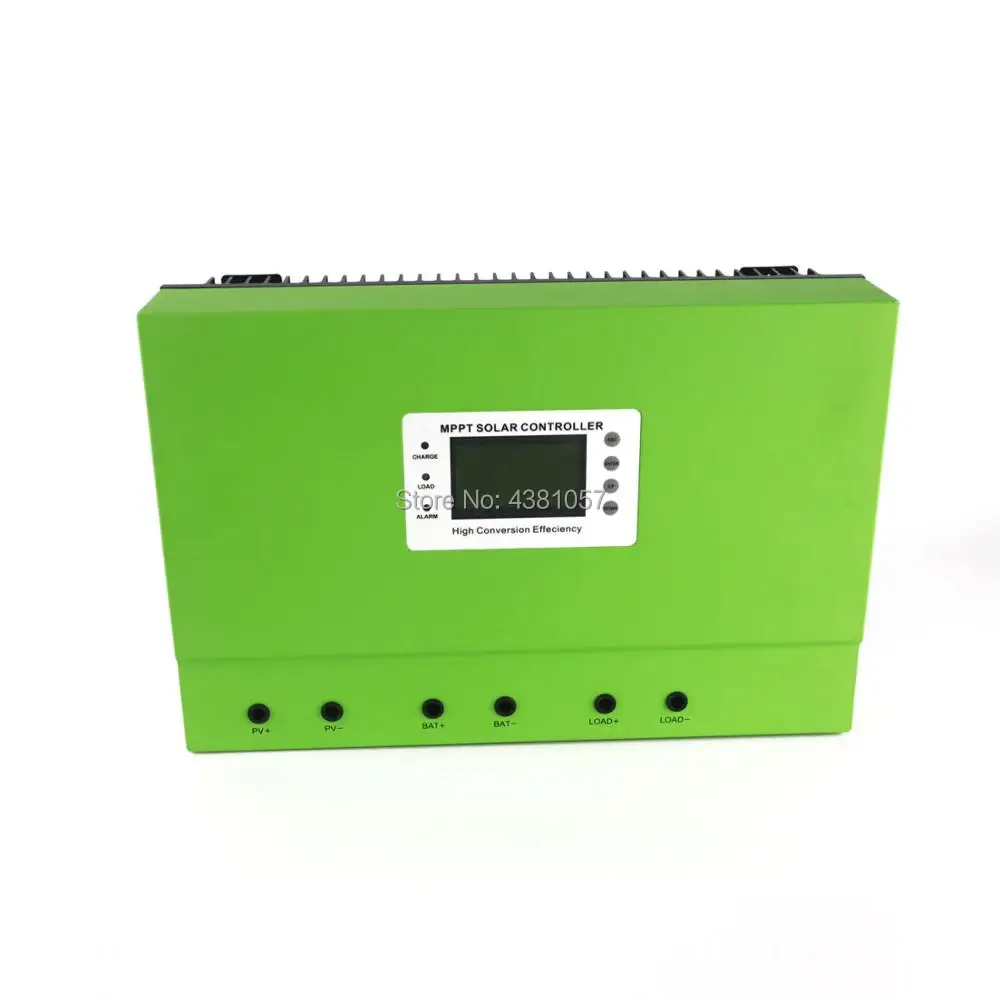

Товар

Название

Товар

Название

1.

ЖК-дисплей

6

Интерфейс связи

2.

Верхняя крышка

7

Летучая мышь. Температурный интерфейс

3.

PV клеммы

8

Сигнальная лампа

4.

Клеммы для аккумулятора

9

Кнопка

5

Клеммы нагрузки

10

Радиатор

Инструкция по аксессуарам:

MPPT солнечная схема контроллера заряда

Предмет

Количество

Описание

A

1 единица

MPPT контроллер солнечного заряда

B

1 единица

Руководство пользователя

C

1 шт.

Провод для измерения температуры

D

1 шт.

RS485 к USB кабелю (опция)

Параметры:

48BL-80A

48BL-100A

48BH-80A

96BH-50A

Категория продукта

Свойства контроллера

MPPT (максимальное отслеживание точки мощности)

Эффективность MPPT

≥ 99.5%

Мощность в режиме ожидания

<3 ‰Rated мощность

Напряжение системы

Автоматическое распознавание

48 В

96 в

Метод рассеивания тепла

Воздушное охлаждение

Диапазон идентификации напряжения системы

9 В ~ 15 В (12 В sys) 18 В ~ 30 В (24 В sys)

32 В ~ 40 В (36 в sys) 42 В ~ 60 в (48 В sys)

36 В ~ 60 в

72 В ~ 120 в

Вход

Характеристики

Максимальное входное напряжение PV (VOC)

DC150V

DC300V

Запуск точки напряжения зарядки

Напряжение батареи + 3 в

Напряжение батареи + 10 в

Низкая точка защиты входного напряжения

Напряжение батареи + 2 в

Напряжение батареи + 5 В

Точка защиты от перенапряжения

DC150V

DC300V

Точка восстановления перенапряжения

DC145V

DC290V

Номинальная мощность PV

12V система

1040 Вт

1300 Вт

-

-

24V системы

2080 вт

2600 Вт

-

-

36В тормозной системы

3120 Вт

3900 Вт

-

-

48V системы

4160 Вт

5200 Вт

4160 Вт

-

Система 96 в

-

-

-

5200 Вт

Характеристики заряда

Выбор типов батарей (гелевая батарея по умолчанию)

Герметичные свинцово-кислотные, гелевые батареи, Затопленные (другие типы батарей также могут быть определены)

Номинальный ток заряда

80а

100А

80а

50A

Точность стабильности выходного напряжения

≤ ± 1.5%

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Характеристики нагрузки

Напряжение нагрузки

Такое же, как и напряжение батареи

Номинальный ток нагрузки

80а

100А

80а

50A

Режим контроля нагрузки

Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, режим двойного контроля времени, режим управления PV + time

Защита от низкого напряжения

По умолчанию защита точка является 10,5 V, и он будет восстановлена до 11 вольт постоянного тока (может быть в комплекте)

Режим настройки

Программное обеспечение ПК/приложение/дисплей контроллера

Дисплей и

Коммуникация

Режим отображения

ЖК-дисплей (128*64 точек) и подсветка

Режим связи

8-pin RJ45 порт/RS485/программное обеспечение для ПК с количественное определение мониторинга/

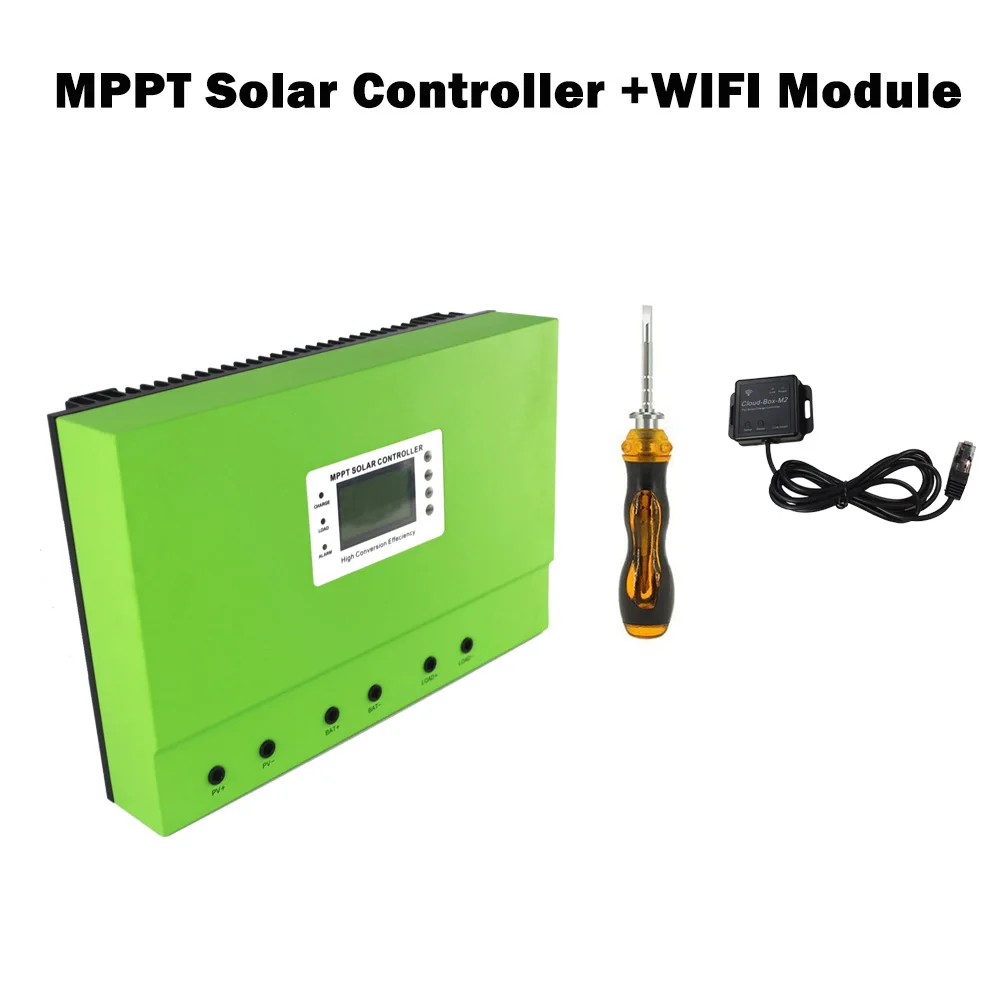

Поддержка WiFi модуля для реализации облачного мониторинга приложений

Другие параметры

Функция защиты

Вход-выход под защитой от напряжения, предотвращение обратной защиты подключения и т. Д.

Рабочая температура

-20 ℃ ~ + 50 ℃

Температура хранения

-40 ℃ ~ + 75 ℃

IP (Защита входа)

IP43

Максимальный размер подключения

50 мм2.

Вес нетто (кг)

7,1

Вес брутто (кг)

8,8

Размер изделия (мм)

420*280*95

Размер упаковки (мм)

510*368*210

Примечания: цвет корпуса контроллера поставляется случайным образом и не поддерживает выбор.

Основная информация MPPT:

Страница настройки:
Примечание:Вся вышеуказанная информация является образцом, который является рабочим состояниемМастерЧерез некоторое время. На разных рабочих этапах параметры изменятся, например, рабочий режим, ток зарядки, режим зарядки, мощность зарядки и так далее; В режиме неисправности будет отображаться режим неисправности;

Верхнее компьютерное программное обеспечение и тестовое программное обеспечение:
