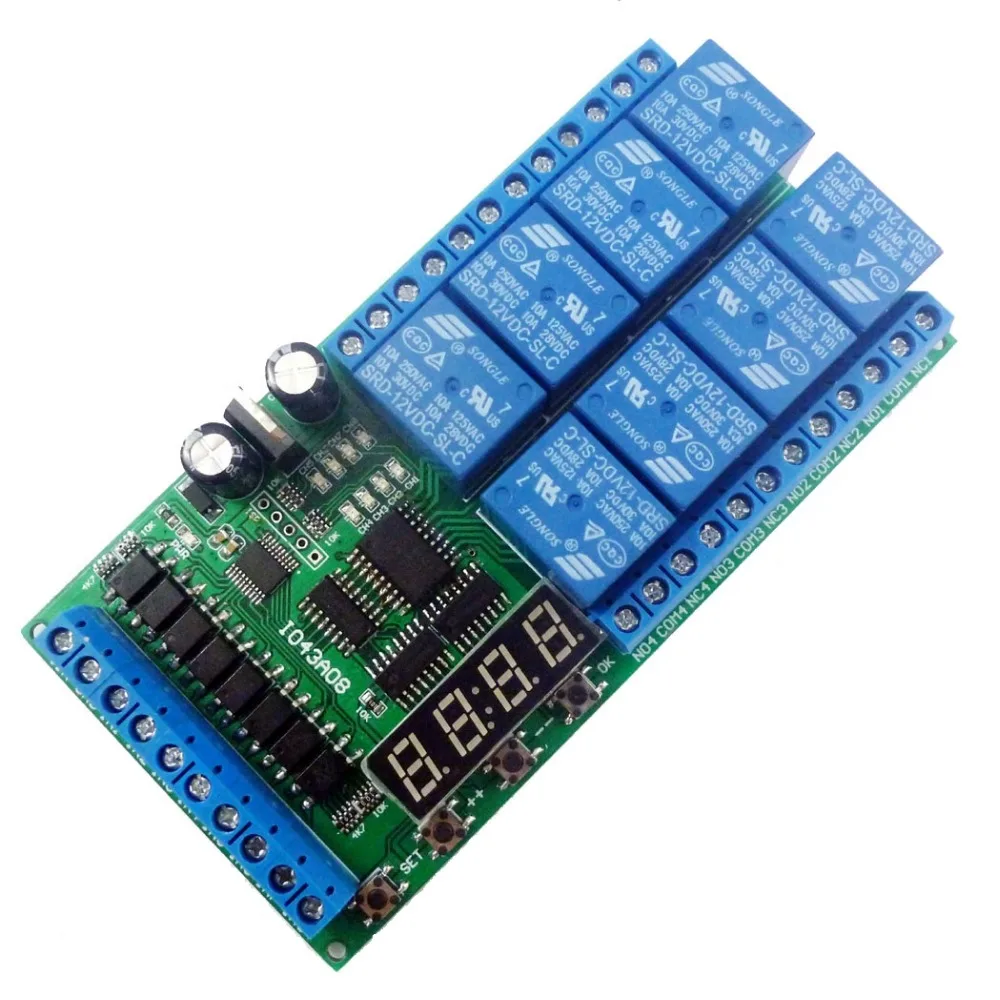

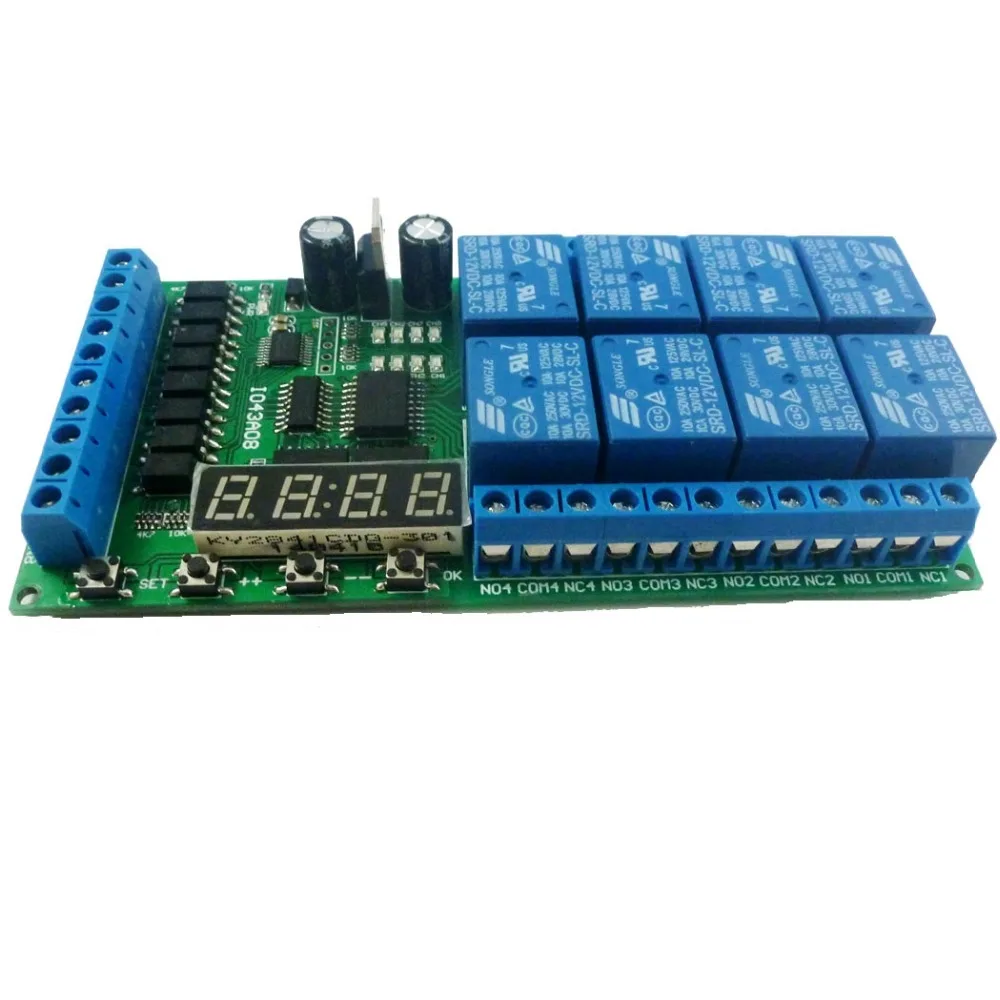

8 канальный Многофункциональный модуль задержки постоянного тока 12 В

    Название продукта: 8 каналов постоянного тока 12 В Многофункциональный модуль задержки переключатель таймера для включения двигателя sequencer светодиодный PLC токарный станок     Посылка включен: 1 шт. 12 В постоянного тока 8 канальный многофункциональный реле задержки платы Продукт Особенности:      Самое длинное Время задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с    8-канальный сетевой видеорегистратор реле, каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.     6 видов функциональных модулей,Каждый функциональный модуль имеет три режима(Без цикла, 2-99 циклов, всегда цикл). Вход оптической изоляцией.    Мощный анти-обратный диод. Высокое значение Q SMD электролитические конденсаторы. Параметр power-down save Технические характеристики изделия:    1 Рабочее напряжение: 12 В постоянного тока 2. Рабочий ток: ток в режиме ожидания (состояние энергосбережения) 7 мА, ток в режиме ожидания 48 мА, 1 реле открытого 75ма, 2 реле открытого типа 102ма, 3 реле открытого типа 129ма, 4 реле открытого типа 160ма, 4 реле открытого типа 160ма, 5 реле открытые 182MA, 6 реле открытые 207MA, 7 реле открытые 253MA, 8 реле открытые 258MA 3 Размеры: 120x62x20 4 Вес: 128 г 5 реле Максимальная грузоподъемность: DC 1-110 В/5A; AC 85-265 в/6A        Типичные области применения: 1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, игрушечный автомобиль и Прочее оборудование DC 12V 2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование     Инструкции: Короткое нажатие: время нажатия кнопки составляет менее 2 секунд;     Длительное нажатие: нажмите клавишу время более 2 секунд;     Состояние: рабочий статус, статус установки, статус энергосбережения.      Рабочее состояние: начать работу после включения питания. Отображает оставшееся время 1 канала, параметры могут быть отображены «Канал выбрать» для установки;       Состояние набора: нажмите кнопку «Set» для входа в статус «channel Chose». Короткое нажатие кнопки «ок» для выхода из настройки;    Состояние энергосбережения: в этом состоянии цифровые трубки не отображают, и другие функции работают правильно. Нажмите кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или повторно включите, чтобы выйти из режима энергосбережения.     Заводские настройки: Нажмите и удерживайте «+» и «--» две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка повернется. После перезарядки, будет работать по умолчанию.     Параметры: 1. После включения, оставшееся время канала цифрового дисплея (канал по умолчанию 1).      2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel Chose». На экране «channel Chose» нажмите кнопку «+ +»/«-», чтобы выбрать канал для работы (реле). Нажмите кнопку «OK», чтобы выйти из экрана «channel Chose» и сохранить текущие параметры. Нажмите кнопку «установить» в интерфейс «настройки параметров».      3. В разделе «Параметры» нажмите кнопку «установить», чтобы изменить параметры. Кнопка «+ +»/«-». Нажмите кнопку «OK», чтобы выйти из экрана «Параметры» и сохранить текущие параметры. Интерфейс «выбор канала»: Интерфейс «настройки параметров»: Таймер T1 T2 минимальное время единицы является второй, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд.     Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 означает всегда цикл, Nx = 01 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл. Noun решения:    НЕТ: реле, как правило, открытый контакт COM: реле общего контакта NC: реле нормально закрытого контакта Открытие реле: COM connect NO. Закрытие реле: COM disconnect NO..    Функция режим:    Следующие режимы функции можно настроить на режим цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).     F0: после включения питания, реле Закрыть . Входной сигнал пуска (IN1/2/3/4), реле Открытый . T1 Временная задержка Закрыть .    F1: после включения питания, реле Открытый . Триггер вход переменного тока, реле Закрыть . T1 Временная задержка Открытый .    F2: после включения питания, реле Закрыть . Триггер вход, время задержки T1 и реле Открытый . T2 время задержки реле Закрыть .    F3: после включения питания, реле Открытый . Триггер вход, время задержки T1 и реле Закрыть . T2 время задержки реле Открытый .    F4: после включения питания, реле Закрыть . После задержки T1 и реле Открытый . T2 время задержки реле Закрыть .    F5: после включения питания, реле Открытый . После задержки T1 и реле Закрыть . T2 время задержки реле Открытый .
