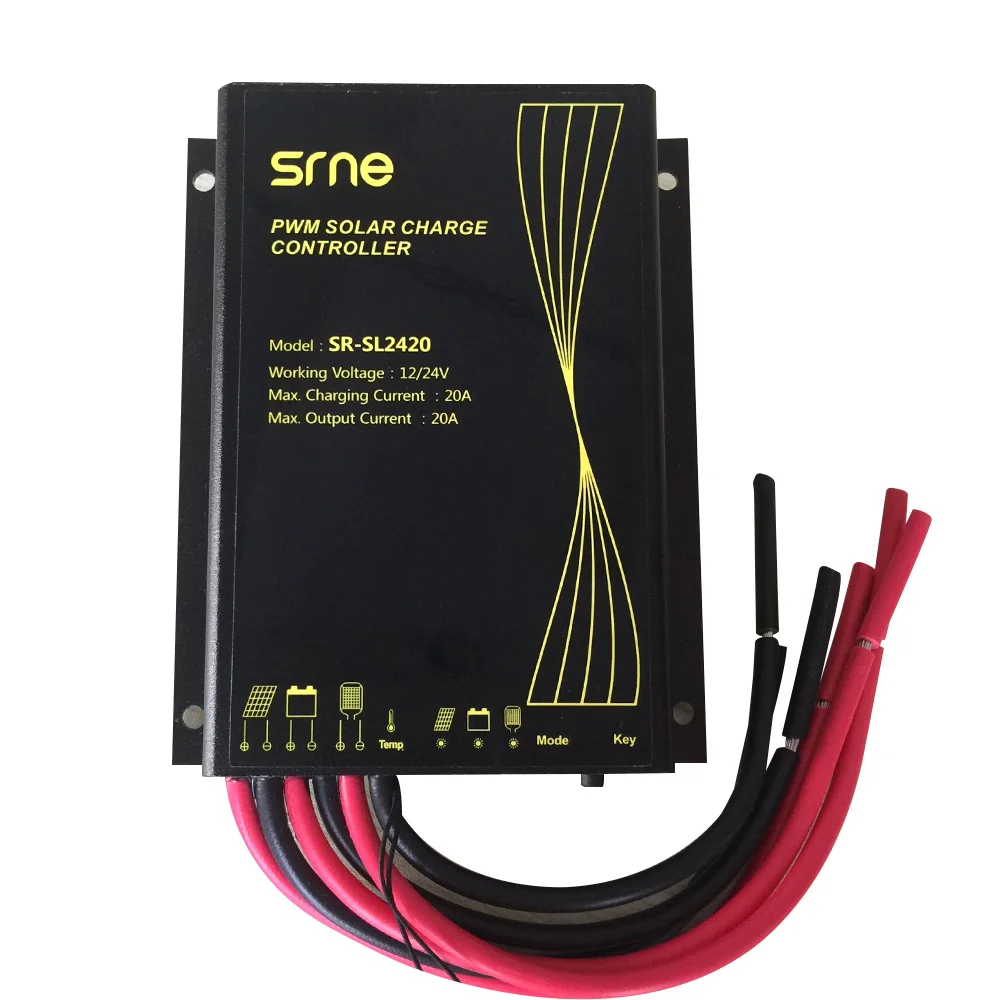

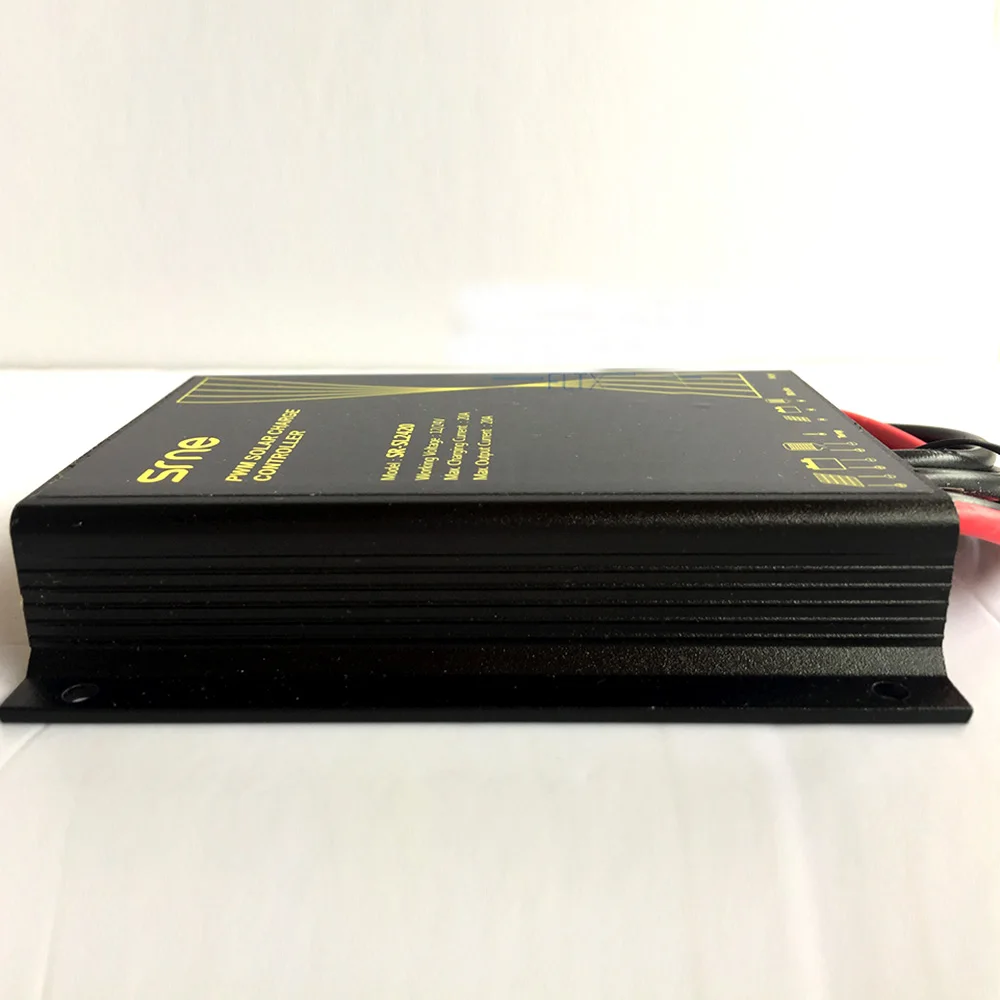

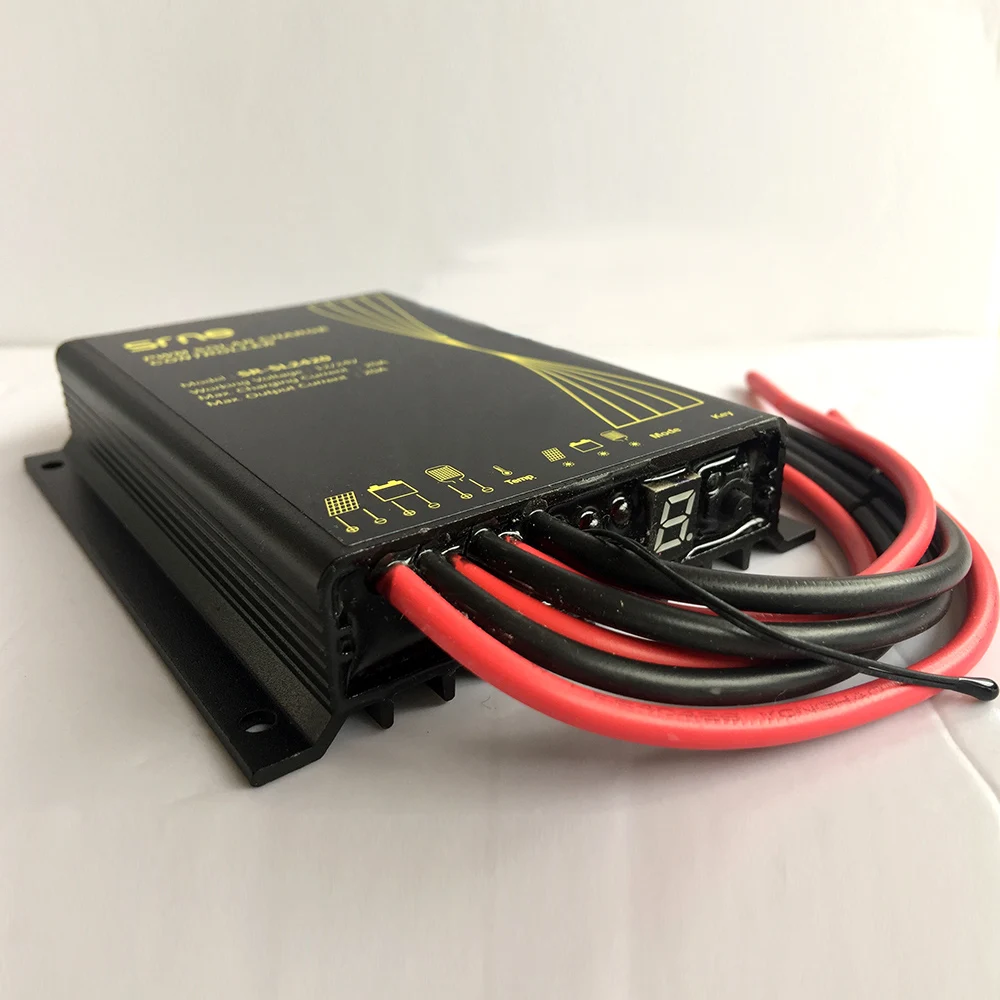

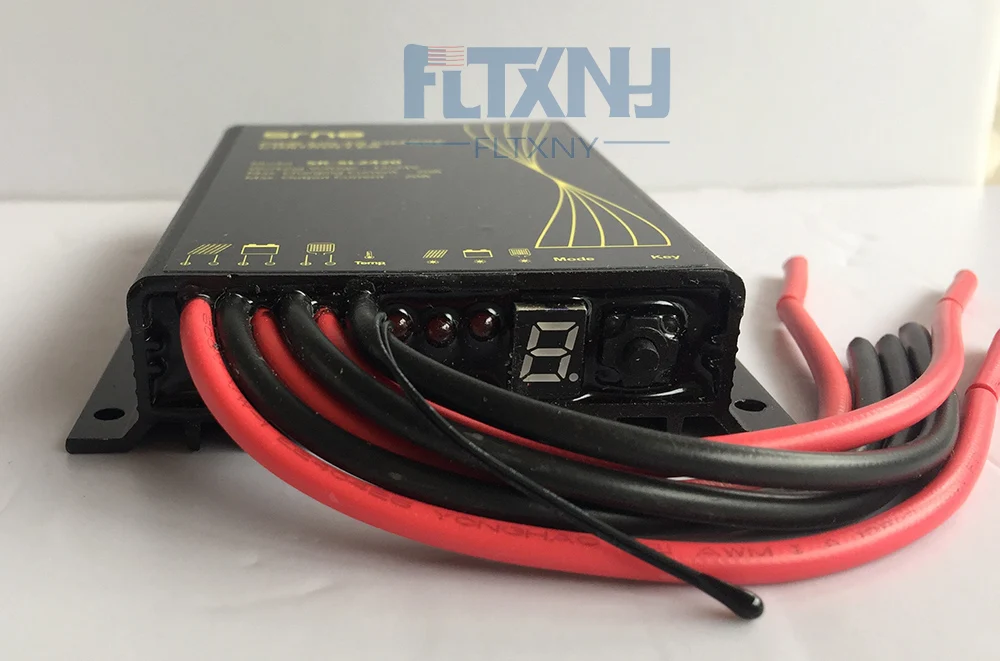

Контроллер заряда солнечной панели 12 В 24 10 А 20 А|Солнечные контроллеры| |

Контроллер заряда солнечной панели 12 В 24 10 А 20 А|Солнечные контроллеры| |

1.Основные функции

1) конструкция уровня водонепроницаемости IP68 и алюминиевого корпуса помогает эффективно предотвратить эрозию.

2) 12 V/24 V напряжение системы.

3) светодиодный цифровой дисплей и водонепроницаемые клавиши просты в использовании.

4) модернизированное 3-х этап зарядки PWM алгоритм применяется уравнительным зарядом батареи каждую неделю, эффективно защищает аккумулятор от неэквалайзования и сульфирования, тем самым продлевая срок службы аккумулятора.

5) до 5 режимов нагрузки облегчают применение продукта к различным типам дорожных фонарей и устройств наблюдения.

6) Доступны варианты программы зарядки для герметичных, гелевых и затопленных свинцово-кислотных аккумуляторов, а также для литий-и литий-фосфатных батарей из термоматериалов.

7) внешний датчик температуры помогает обеспечить высокоточную температурную компенсации.

8) настройки параметров энергосберегающих функций устраняет проблемы повторных настроек, делая эксплуатацию легкой и удобной.

9) различные виды индикаторов состояния.

10) защита от перезаряда, переразряда и перегрузки, а также от короткого замыкания и обратного подключения. 11) защита от подсветки телевизоров.

2.Установки и подключения

1. Контроллер должен быть установлен надежно, и его размеры являются следующими: Внешние размеры: 82 × 58 × 20 (мм)/ 2410; 82 × 100 × 20 (мм)/ 2420 размеры установки: 43 × 75 (мм)/ 2410; 82 × 75 (мм)/ 2420 диаметр установочного отверстия: 3,5 (мм)

2. Контроллер серии SL может работать под напряжением системы 12 В или 24 В. На самом деле, сначала Подключите аккумулятор, и контроллер начинает работу после автоматического распознавания напряжения аккумулятора. Для системы 12 В трубка nixie отображает «0.». Для системы 24 V, газоразрядный индикатор отображает «1». И батарея индийских атор загорается; В противном случае, проверьте, правильно ли соединение корректно.

3. Подключите полюсы солнечной панели «+» и «-». При наличии солнечного света загорается индикатор солнечной панели; В противном случае Проверьте правильность подключения.

4. Подключите полюсы нагрузки "+" и "-". Подсоедините провод нагрузки к выходной клемме контроллера, ток не должен превышать номинальный ток контроллера. Проводка показана ниже:

3.Параметры:

Тип батареи

Герметичный

Гель

Затопленной

Тройной-материал литий

Литий-железо-фосфатных аккумуляторов

Система ток

10 А; 20 А

Потери холостого хода

10 мА/12 В; 13 мА/24 В

Солнечная энергия входное напряжение

<55 V

Напряжение системы

12 V/ 24 V Авто

12 V/ 24 V Авто

12 V/ 24 V Авто

3 и 4 строки: 12 V системы

4 строки: 12 V системы

7 Струны: 24 V системы

8 струны: 24V системы

Защита от перенапряжения

17,0 V

17,0 V

17,0 V

4,2 в * N + 2,0 в

3,65 в * N + 2,0 в

Выравнивания напряжение при зарядке

14,6 V

-

14,8 V

-

-

Boost напряжение при зарядке

14,4 V

14,2 V

14,6 V

-

-

Плавающее зарядное напряжение

13,8 V

13,8 V

13,8 V

-

-

От перегрузки напряжения

-

-

-

4,2 V * N

3,65 V * N

Защита от перезаряда восстановления

-

-

-

3,9 V * N

3,4 V * N

Boost зарядки восстановления напряжения

13,2 V

13,2 V

13,2 V

-

-

Напряжение восстановления перегрузки

12,5 V

12,5 V

12,5 V

3,3 V * N

3,0 V * N

Пониженного напряжения

12,0 V

12,0 V

12,0 V

3,2 V * N

2,8 V * N

Защита от избыточной разрядки напряжения

11,0 V

11,0 V

11,0 V

3,0 V * N

2,5 V * N

Компенсация температуры

-4,0 мВ/°C/ 2 в

-

-

Выравнивания Продолжительность зарядки

1 час

-

1 час

-

-

Увеличить продолжительность зарядки

4 часа

4 часа

4 часа

-

-

Свет под контролем напряжения

Свет контролируется на 5 V, свет управления 6 V

Управление светом решения этого времени

1 мин

Защита от перегрузки и короткого замыкания

1,25 раз номинального тока: 30 с;

1,5 раз номинального тока: 5 с защиты от перегрузки;

Более 3 раз номинального тока: защита от короткого замыкания.

Рабочая температура

От-35 °C до + 65 °C;

Степень защиты

IP68

Вес

140 г (10 а) 300 г (20 А)

Размеры

82 × 58 × 20 (мм)/ 10 А; 82 × 100 × 20 (мм)/ 20 А

(Д × Ш × В)
