Многофункциональное реле задержки таймера 12 в пост. Тока 8 каналов|Реле| |

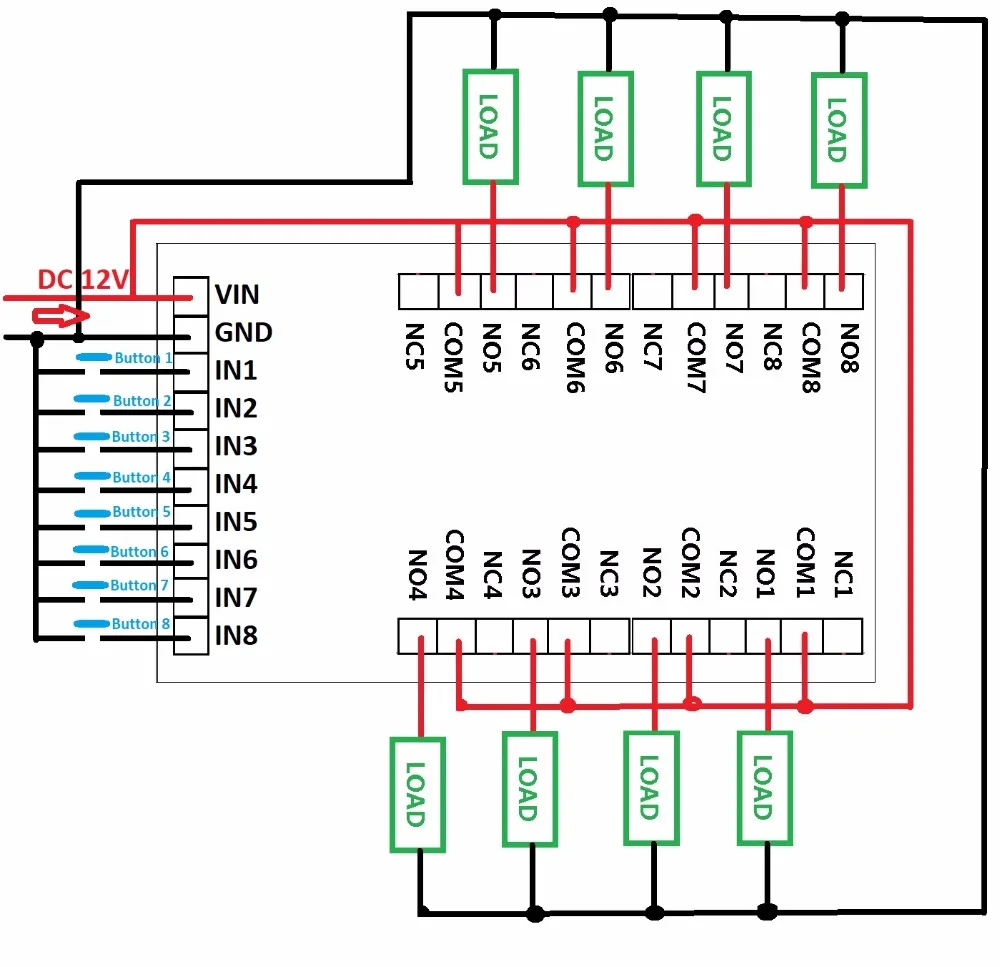

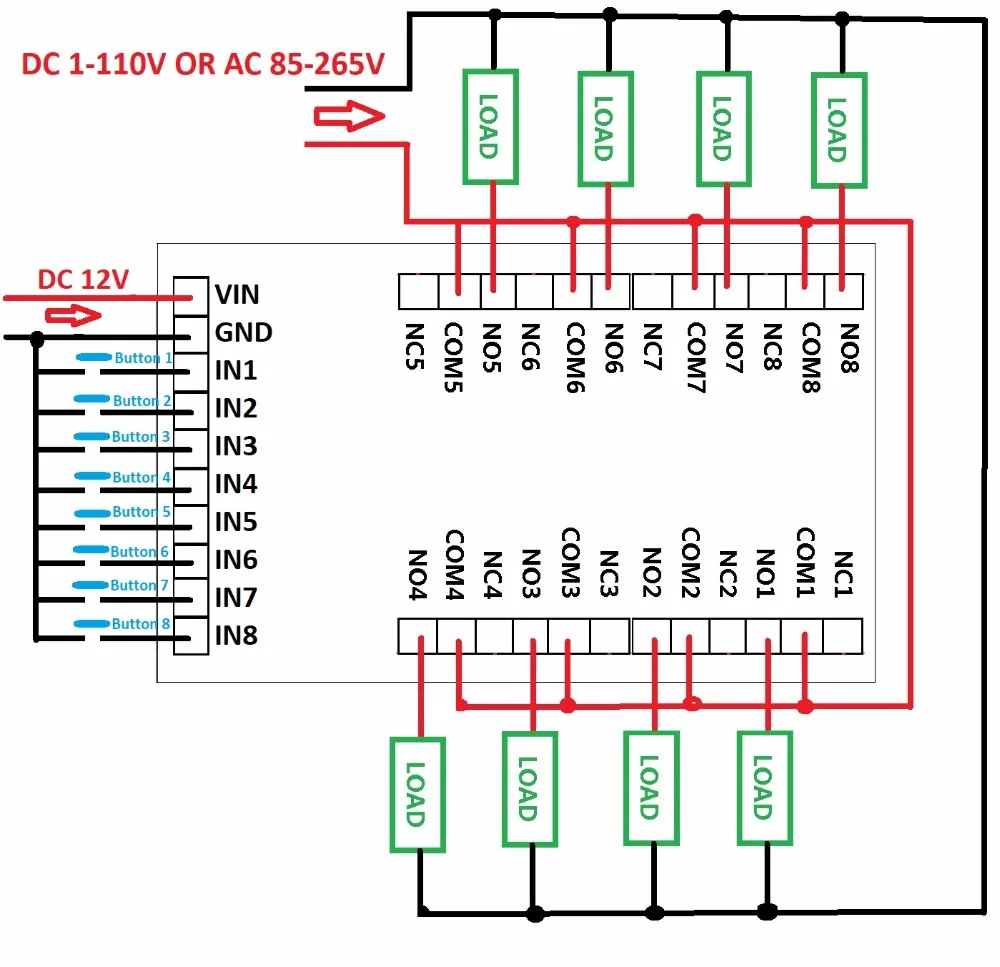

Название продукта: 12 в пост. Тока, 8 каналов, Многофункциональное реле задержки таймера, переключатель времени, циклическая блокировка, самоблокирующийся мгновенный бистабильный Посылка включен: Многофункциональный релейный модуль с задержкой, 1 шт., 12 в пост. Тока, 8 каналов Продукт Особенности:        Время длительной задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с      8 каналов РЕЛЕ каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.       6 видов функциональных модулей,Каждый функциональный модуль имеет три режима(Без цикла, 2-99 цикла, всегда цикл). Входная Оптическая изоляция.      Мощность анти-обратного диода. Высокая мощность Q, электролитические конденсаторы SMD. Параметр power-down save Технические характеристики изделия:      1) Рабочее напряжение: постоянный ток 12 В 2 рабочий ток: ток в режиме ожидания (энергосберегающий режим) 7 мА, ток в режиме ожидания 48 мА, 1 реле, 75 мА, 2 реле, 102ма, 3 реле, 12 мА, 4 реле, 160 мА, 4 реле 5 реле, 182MA, 6 реле, 207MA, 7 реле, 253MA, 8 реле, 258MA 3 Размеры: 120x62x20 4 Вес: 128 г Максимальная нагрузка 5 реле: постоянный ток 1-110 В/5A; AC 85-265 в/6A            Типичные области применения: Схема управления 1 DC 12V, схема проводки ниже. "Нагрузка", возможно, светодиодный фонарь, вентиляторы, Игрушечная машина и Прочное Оборудование 12 В постоянного тока Схема управления 2 DC 1-100 в или AC 85-265 в, схема проводки ниже. "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели постоянного тока и другое оборудование постоянного тока     Инструкции: Короткое нажатие: время нажатия кнопки составляет менее 2 секунд;       Длительное нажатие: Нажмите кнопку нажатой более 2 секунд;       Статус: рабочее состояние, набор, энергосберегающий статус.        Рабочий режим: запуск после включения питания. Отображает время, остающееся на 1 канале, параметры могут отображаться в строке «выбор канала»;         Состояние набора: короткое нажатие клавиши «Set» для входа в режим «channel select». Короткое нажатие кнопки «ок», чтобы выйти из настройки;      Состояние энергосбережения: в этом состоянии цифровые трубки не отображаются, и другие функции работают правильно. Нажмите и удерживайте кнопку «ок» через 5 секунд, чтобы перейти в режим энергосбережения, нажмите еще раз кнопку «ок» в течение 5 секунд или Перезарядите устройство, чтобы выйти из режима энергосбережения.       Заводские настройки: Нажмите и удерживайте две кнопки «+ +» и «--» в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка загорится. После перезарядки, будет работать по умолчанию.       Параметры: 1. После отключения питания, оставющееся время канала цифрового дисплея (канал по умолчанию 1).        2. Нажмите кнопку «SET», чтобы перейти к интерфейсу «channel select». В экране «выбор канала» нажмите кнопку «+ +»/«-», чтобы выбрать канал для управления (реле). Нажмите на кнопку «ОК», чтобы выйти из экрана «Канал выбора» и сохранить текущие параметры. Нажмите кнопку «установить» в интерфейс «настройки параметров».      3. В разделе «Параметры» нажмите кнопку «SET», чтобы изменить параметры. Кнопка «+ +»/«-» для изменения параметров. Нажмите кнопку «ок», чтобы выйти из экрана «Параметры» и сохранить текущие параметры. Интерфейс «выбор канала»: Интерфейс «настройки параметров»: Таймер T1 T2, минимальная единица измерения-вторая, поэтому диапазон времени T1 T2-99 часов 59 минут 59 секунд.     Количество циклов (Nx)-это количество циклов, которые нужно выполнять один раз, сгенерированных действий (Nx = 00 означает всегда цикл, Nx = 01 означает, что цикл отсутствует). Таким образом, вы можете задать количество циклов: 1-99 раз или всегда цикл. Noun решения:    NO: реле, как правило, открывают контакт COM: реле, Общий контакт NC: реле, нормально закрытый контакт Открытие реле: COM connect NO. Выключение реле: com-разъединитель NO. .    Функция режим:    Следующие Функциональные режимы могут быть настроены на режим работы цикла. Вы можете задать количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).     F0: после включения питания, реле Закрыть  . Входной сигнал пуска (IN1/2/3/4), реле Открытый  . T1 Временная задержка  Закрыть  .    F1: после включения питания, реле  Открытый  . Триггерный вход, реле  Закрыть  . T1 Временная задержка  Открытый  .    F2: после включения питания, реле  Закрыть  . Триггерный вход, время задержки T1 и реле  Открытый  . T2 время задержки реле  Закрыть  .    F3: после включения питания, реле  Открытый  . Триггерный вход, время задержки T1 и реле  Закрыть  . T2 время задержки реле  Открытый  .    F4: после включения питания, реле  Закрыть  . После задержки T1 и реле  Открытый  . T2 время задержки реле  Закрыть  .    F5: после включения питания, реле  Открытый  . После задержки T1 и реле  Закрыть  . T2 время задержки реле  Открытый  .
