Введение:

Добро пожаловать для использования постоянного декодера the12CH, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 12 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодный освещение.

Представление продукции:

Входная мощность: DC5V-DC24V

Максимальный ток нагрузки: 5A/CH× 12

Максимальная нагрузка: 300 Вт (5 В) 720 Вт (12 В) 1440 Вт (24 В)

Уровень выходного серого: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 12 каналов постоянного ШИМ

Выход DMX : 12 каналов

Стандартный разъем DMX512 RJ45;

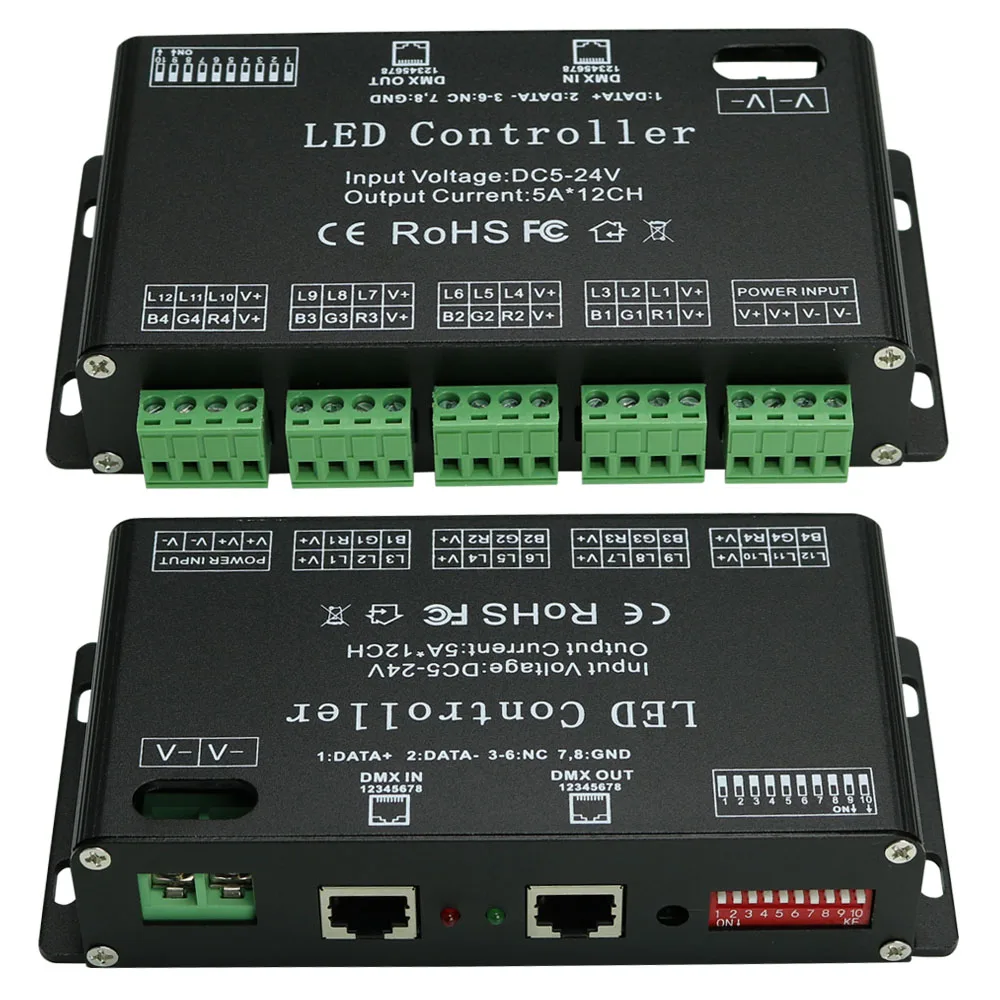

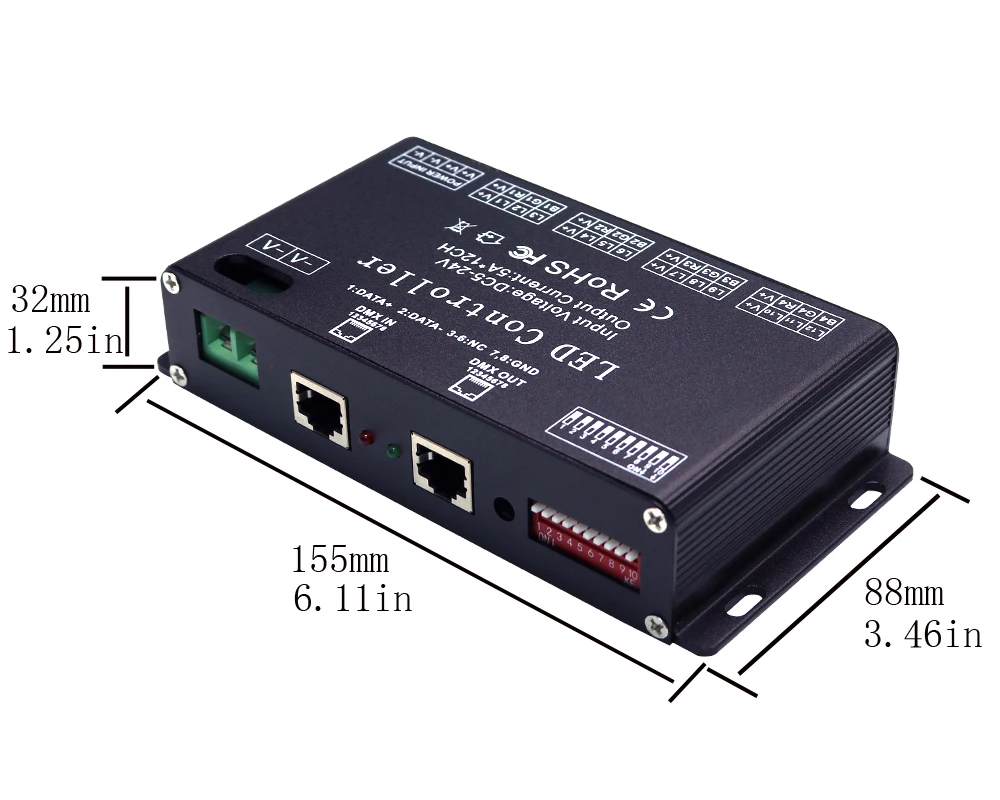

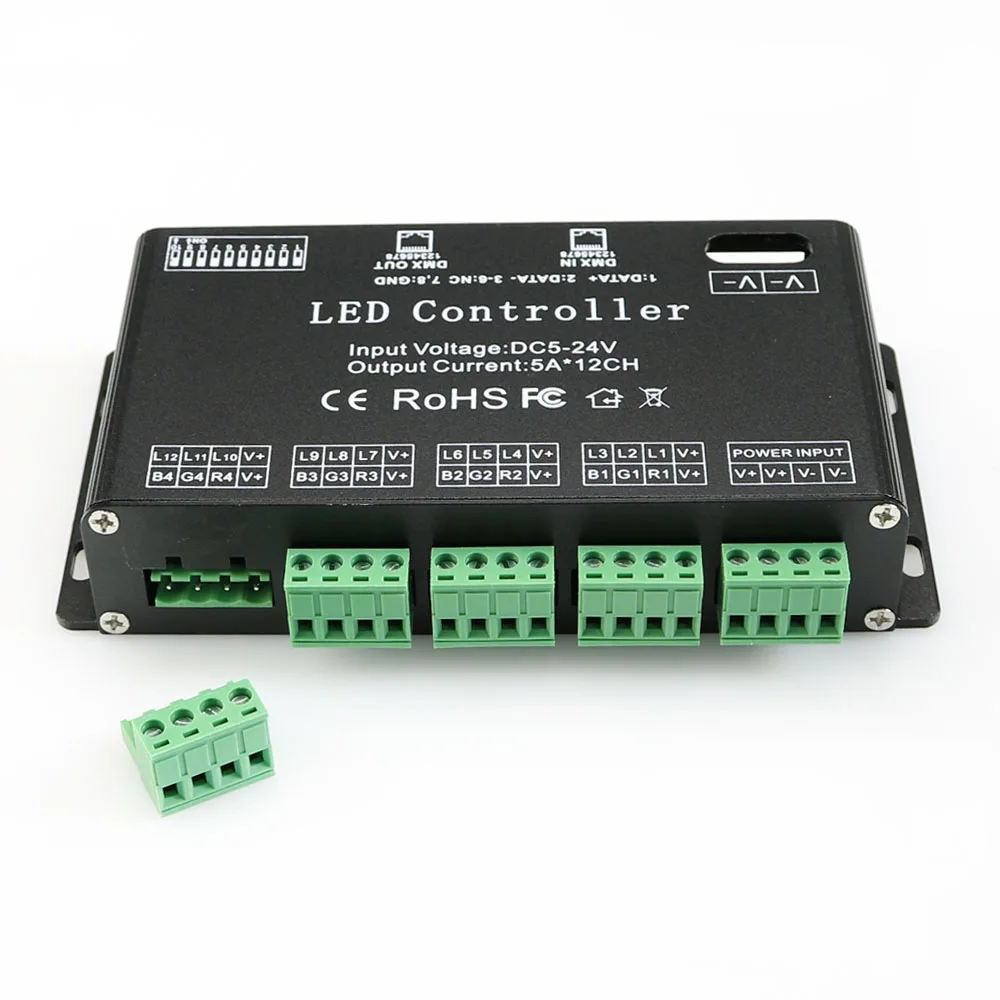

Размер: L155 * W88 * H32

Посылка измерения: L173 * W700 * H50MM

Вес нетто: 335 г

Вес брутто: 375 г

Основные функции:

Есть 12 выходных каналов, можно подключить к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Широкий вход постоянного тока 5 В ~ 24 в пост. Тока;
Каждый занят 12 адресом DMX.

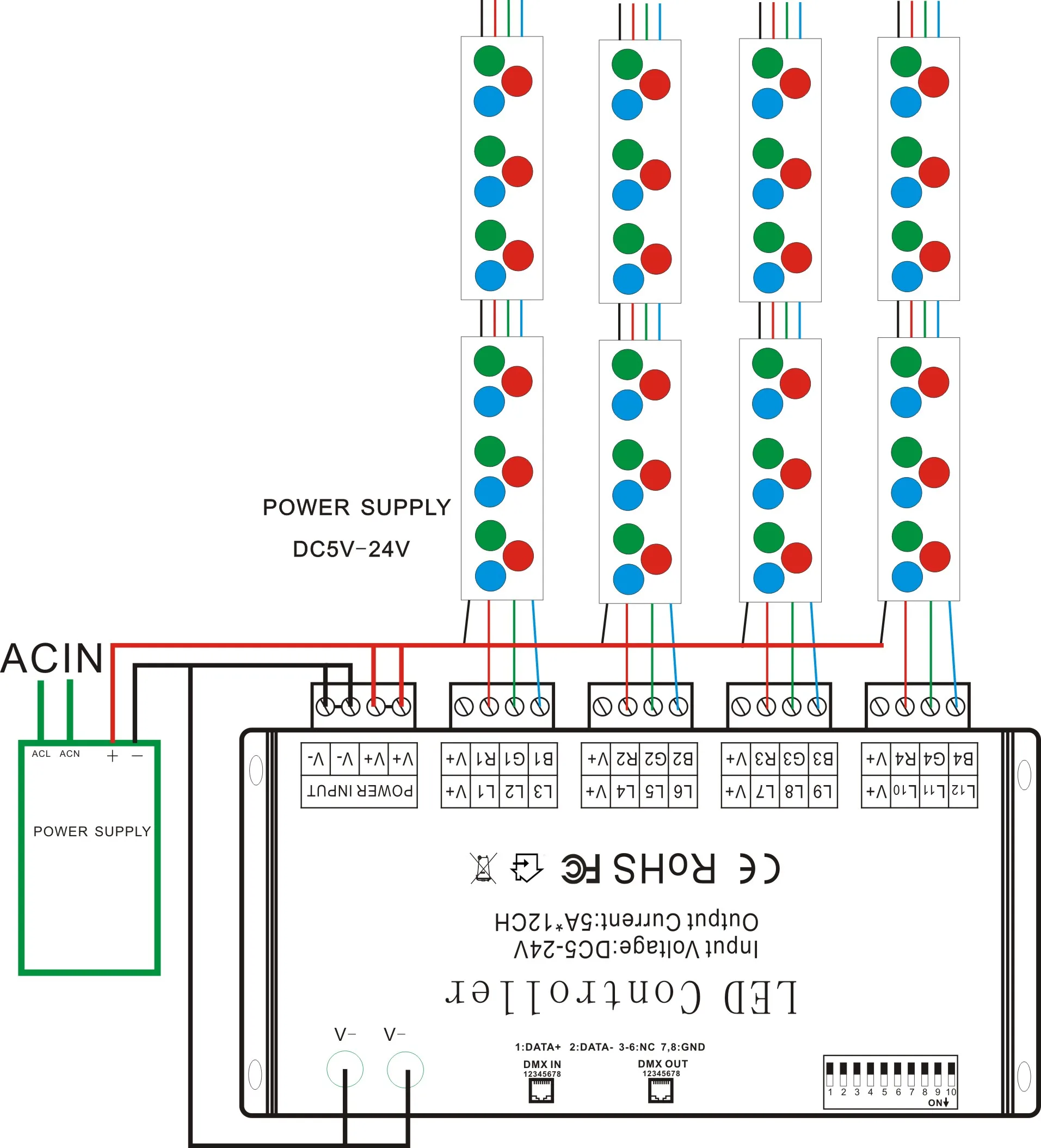

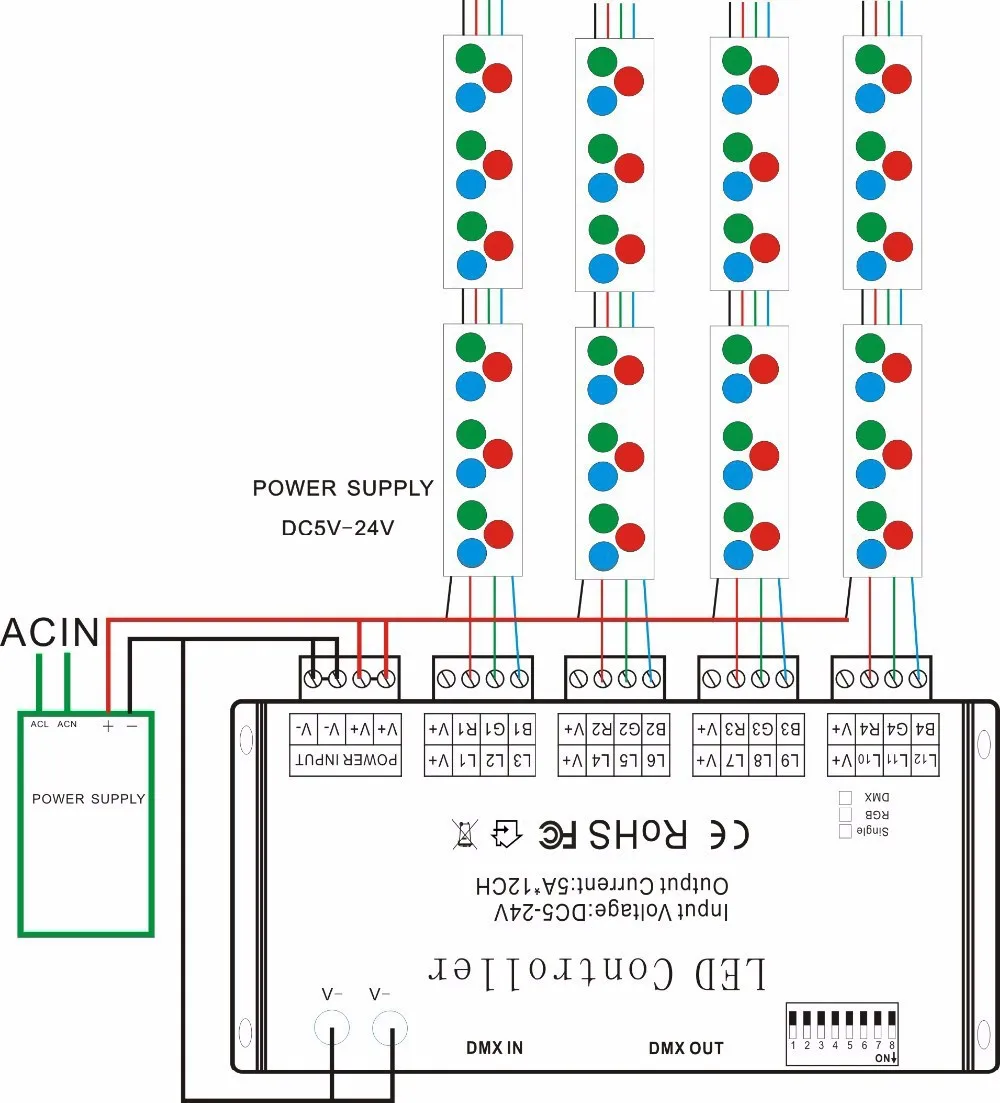

Схема подключения

Схема подключения сигнальной линии

1-2: пустые 3-4: данные + 5-6: данные-7-8:GND

Первая Настройка адреса DMX:

Набор декодеров адреса с помощью переключателя кодирования, из которых 1-8 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 255.

DMX512 start address code-это сумма переключателей 1-8, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен в 37, кодируя номер. 6,3,1 положение на циферблате переключателя на «1», другие настроены на «0», затем сумма переключателя 1-8 Значение кода 32 + 4 + 1, это адрес запуска DMX512 37

Схема 1

Пример 2:
Как схема 2, DMX512 start address установлен в 166, кодируя номер 2,3,6,8 Переключить циферблат на «1», другие настроены на «0», затем сумма переключателя 1-8 Значение кода 2 + 128 + 256 = 388, это DMX512 start address 166.

Схема 2

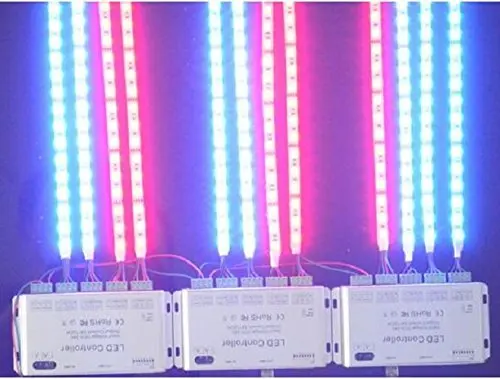

Схема для подключения системы:

Установка Примечания:

1 Этот тип контроллера работает только под DC5V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины.

5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить

Простое Устранение неполадок и техническое обслуживание:

Симптомов

ОснованияАнализ

Раствор

Нет освещения

1 без питания

2 неправильное соединение провода

3 Мощность установки защиты

1 проверить источника питания

2, Проверьте проводное соединение

3. Проверьте сбой питания, включите питание снова

Красный светильник индикации включен, зеленый светильник индикации не мигает

Не сделал dip-переключатель или dip-переключатель не является правильным

Следуйте инструкции для сброса dip-переключателя

Светильник не отображается правильно

1. Светодиодный RGB неправильно подключен

2.Dip-переключатель не в правильном месте

1 повторно подключите RGB и провод

2 Сброс dip-переключатель

Не может быть

Синхронизация

1 кабель RJ45 не подключен или неправильное соединение

2 мастер и ведомый контроллер настройки сбой, slaver установлен dip переключатель эффектов

1 повторно подключите кабель RJ

2 Мастер сброса и подчиненный контроллер для обеспечения только одного мастера

Яркость светодиодов отличается в начале и конце

1. Выходная линия слишком длинная

2. Диаметр проволоки слишком тонкий

3, перегрузки

1. Используйте кольцевой Электрический источник или короткую цепь

2, рассчитать электрический ток, изменить сильный провод

3, изменение мощности или увеличение контроллера
