JY-DAMPT-02 Высокая точность Multi /2 дорога PT100 модуль сбора температуры передатчик

Модуль для сбора температуры дамбы

1. Сенсоры делятся на термопары PT100, k-типа, DS18B20; Датчик PT100 делится на трехпроводную систему, двухпроводную систему, оборудование по умолчанию не соответствует датчику s;

2. Формула преобразования между собранными данными и фактическим значением: PT100, фактическое значение = возвращаемое значение * 0,001; Термопара типа K, фактическое значение = возвращаемое значение * 0,1;

3, чип измерения использует 24 бит AD конвертер, PT100 точность сбора может достичь 0,02 градусов, K Тип термопары точность сбора ± 1 градусов C;

4. Коммуникационные интерфейсы разделены на RS232, RS485, USB, RJ45 сетевой порт и сетевой порт + WIFI.

5. Протокол связи принимает протокол Modbus, Коммуникационный Поттер: 2400, 4800, 9600, 19200, 38400;

6. Продукт предоставляет инструкции по протоколу управления, инструкции по контролю запросов (инструкции), вспомогательное программное обеспечение, VB и источник справки VC, серия net mouth предоставляет версию программного обеспечения для Android.

7. Устройства серии плотин могут взаимодействовать с PLC, программным обеспечением конфигурации, экраном конфигурации и так далее.

Примечание: все модели оборудования начинаются с плотины, PT относится к датчику PT100, TC относится к датчику термопары K, DS относится к датчику DS18B20.

КлассификацииМодельФункцияХарактеристикаPT100PT022 PT100Датчик состоит из трех проводов, 485 изоляции связиPT033 дорога PT100Датчик состоит из двух проводов, 485 изоляции связиPT044 дорожных PT100Датчик состоит из трех проводов, интерфейс 232-интерфейс DB9PT066 дорожный PT100Датчик представляет собой двухпроводную систему, а интерфейс 232-интерфейс DB9PT088 дорога PT100Датчик состоит из трех проводов, 485 изоляции связиPT1212 дорожный PT100Датчик состоит из двух проводов, 485 изоляции связиPT1616 road PT100Датчик состоит из трех проводов, 485 изоляции связиK Тип термопарыTC088 K регулятор температуры с термопарным485 изоляция связи и 232 терминалаTC1212 способ K регулятор температуры с термопарным485 изоляция связи и 232 терминалаDS18B20DS044 дорожных DS18B20Диапазон температур: -55 ~ 125 C, Разрешение температуры 0,0625 C, точность % 0,0357DS088 дорога DS18B20Корпус изготовлен из корпуса Adam, установлен карточный рельс 35 мм, Разрешение температуры 0,0625 градусов Цельсия, точность % 0,0357PT100 + релейный выход0404-PT4 road DO + 4 road PT100Выход DO-30A с высоким выходом тока, а датчик-три проводные системы.
Модель продукта: JY-DAMPT3

Во-первых, информация о продукте

JY-DAMPT3-это трёхсторонний модуль приобретения RTD нашей компании. В то же время, он обеспечивает RS485 и RS232 режим выхода сигнала, чтобы облегчить клиентам настроить поле и режим связи в любое время. Подходит для промышленного, хранения и других полевых сбора данных.

Две. Параметры продукта
1. Таблица входных характеристик Кол-во вход дорожки3 дорожного движенияВход типаГерметизирующая ptfe-лента для серииСенсор типаPT100Диапазон рабочих температур-50 C до 350 CТемпература разрешение0,03 градусов по ЦельсиюТочность% 0,001Частота дискретизации10 ГцТаблица 1 характеристики входа2. Выходные характеристики
Выход режимов1 дорожнаяВыход интерфейсRS232 или RS485 Таблица 2 выходные характеристики Три функциональные характеристики 1. Схема блока принципа Рисунок 1 основные принципы продукта2. Инструкции по подключению
Проводка продукта показана как показано на рис. 2. Схема 2 инструкции по подключению товараПримечание: A и B могут быть подключены к RS485 при подключении к RS232, а затем TX, RX и источник питания (GND) необходимы при подключении к RS232.3. Функциональные характеристики
1 широкий источник питания
2 режима связи, поддержка RS232, RS485.
3 Поддержка стандартного формата RTU MODBUS
4 в то же время, три измерения температуры дороги PT100, точность высокая.
5. Поддержка калибровки температурного программного обеспечения, клиенты могут удобно калибровать датчики на месте происшествия.

Четыре, Инструкция MODBUS
1 регистра Описание
Эта контрольная карта является главным образом регистратором температуры, поддерживающим следующий код инструкции: 4, 6
Кода командыОпределение3Читать данные о конфигурации4Чтение данных температуры6Изменить данные конфигурации

Адрес регистра стол

Зарегистрировать имяАдрес регистраОбъяснитьВход температуры (входной регистр)0000 ~ 0002Код инструкции по чтению температуры 4Параметр конфигурации (hold register)Решения проблем высокого уровня0013Решения проблем высокого уровняСкорость передачи данных0014Скорость передачи данных Таблица регистрации входа (4) Сохраните таблицу регистрации (3) (измененный код инструкции 6)


2 считанных данных температуры
Количество каналовОтправить инструкцииИнструкции по возвращениюЧтение температуры Первого каналаFE040000000125C5FE04002,TH,TL,CRCL,CRCH
Прочтите температуру второго каналаFE04000100017405FE04002,TH,TL,CRCL,CRCH
Прочтите температуру третьего каналаFE04000200018405FE04002,TH,TL,CRCL,CRCH

Эффективный диапазон данных температуры: -5000 ~ 30000
Код ошибки для измерения температуры
55537/-9999: не обнаружен Температурный датчик PT100 интерфейс PT100 плохой или сломанный.
58870/-6666: короткое замыкание интерфейса PT100
Примечание: TH-это высокая температура байта, TL-температура низкого байта, чтение температуры спины расширяется в 100 раз.
CRCL и CRCH являются тестовыми байтами в MODBUS, и пользователям не нужно беспокоиться.

3 изменить адрес и скорость передачи данных
Изменить скорость передачи данных по BluetoothОтправить инструкции2400FE06000E00013DC64800FE06040C0002DD379600FE06040C00031CF719200FE06040C00045D3538400FE06040C00059CF5
Примечание: скорость передачи данных по умолчанию 9600.
Этот продукт имеет два адреса, один-адрес вещания 254, а другой-пользовательский адрес.

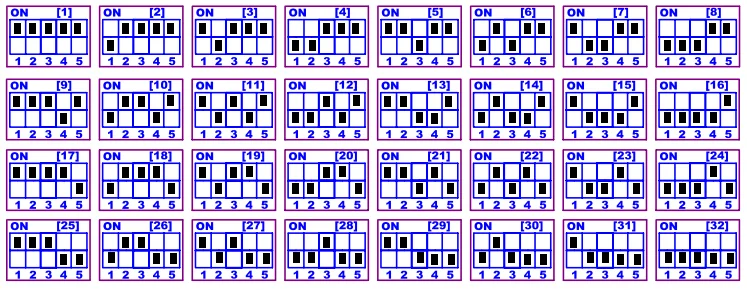

Пользовательский адрес = адрес переключателя циферблата + (зарегистрируйте 13 Средний Высокий адрес) * 32
Где пользователь может быстро набрать адрес, пользователь может настроить следующую схему:

Изменить адрес в регистр
Изменить высокого адресОтправить инструкцииADDRESFE06000D,AH,AL,CRCL,CRCH
Примечания: AH-это высокий адрес; AL-это низкий адрес высокого адреса, CRCH, CRCL-проверка MODBUS. Пользователь кода должен быть создан сам по себе. Этот пользовательский адрес продукта = адрес переключателя циферблата + ADDRES * 32 Адрес трансляции этого продукта = 254 Обратите внимание, что этот продукт должен изменить скорость передачи данных в соответствии с инструкциями в руководстве по эксплуатации. Если пользователь изменит данные регистратора удержания по желанию, получение температуры не будет нормальным.

'
