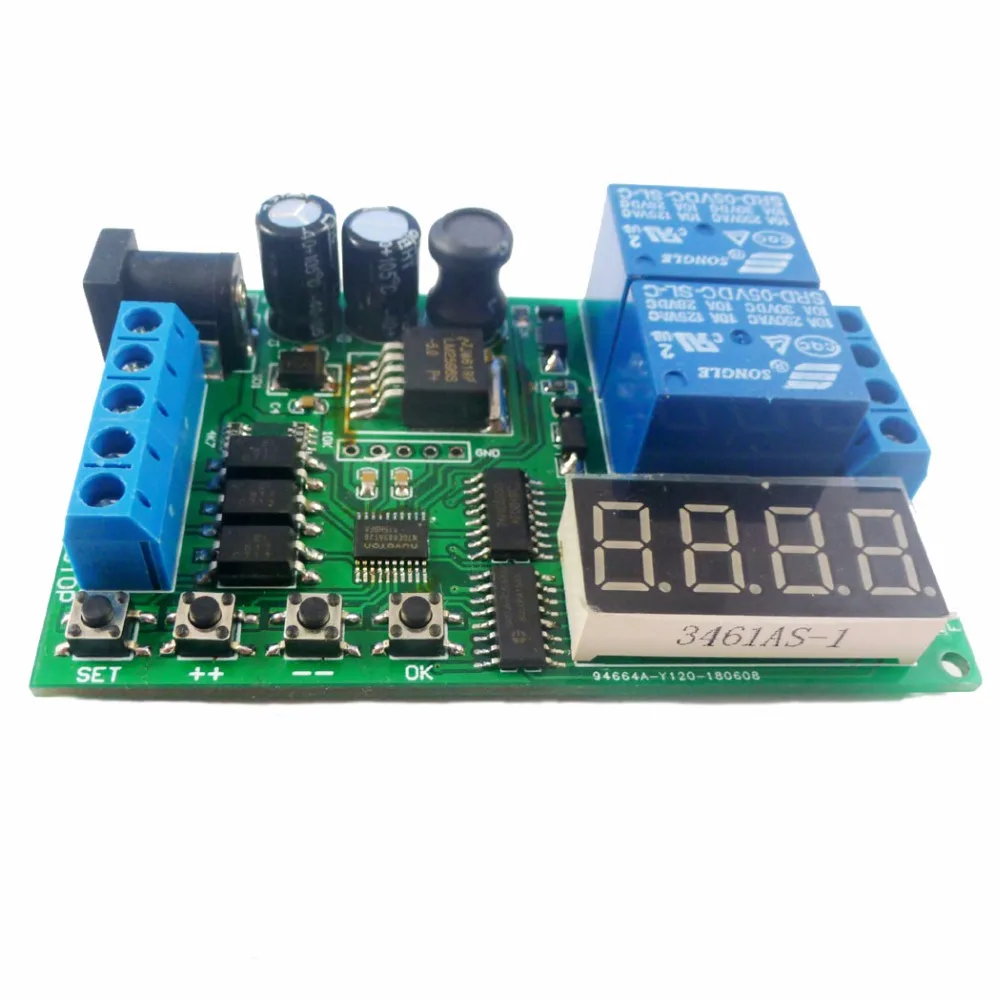

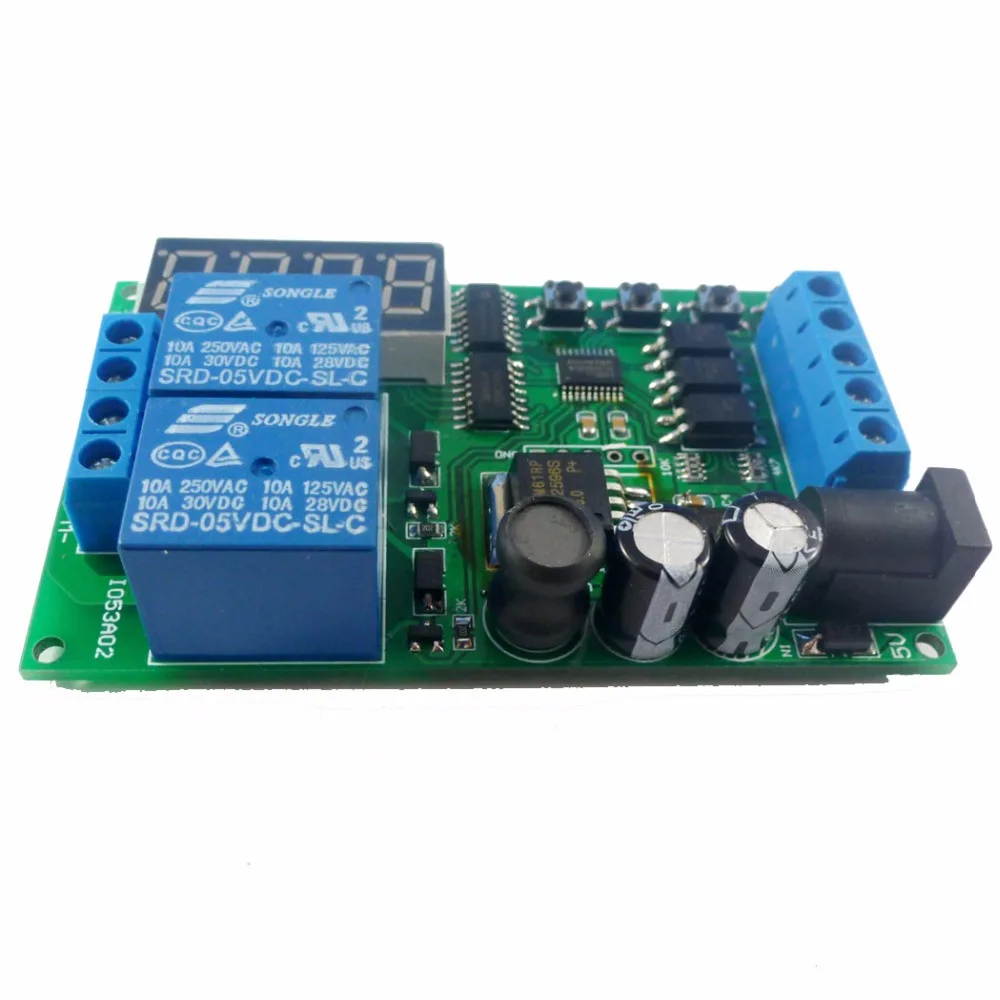

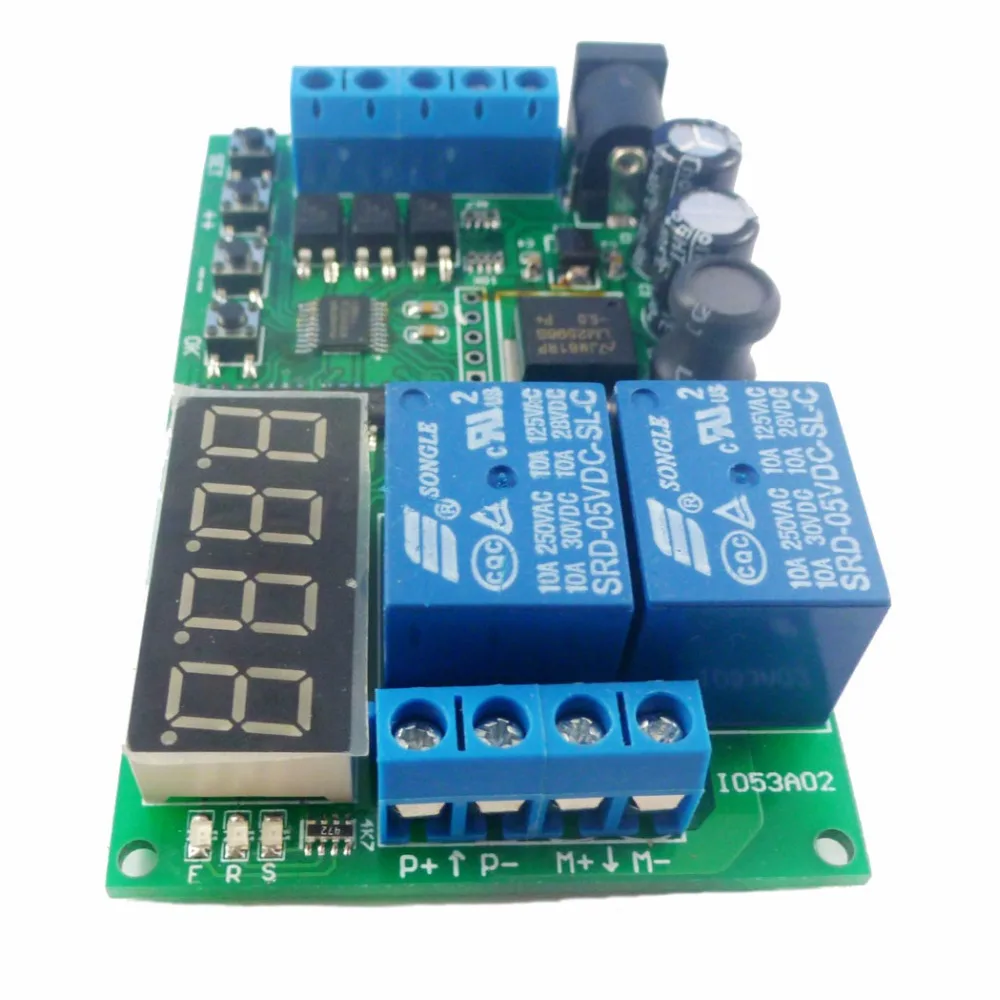

Реле 5 в 9 12 В 24 постоянного/переменного тока плата управления двигателем

Реле 5 в 9 12 В 24 постоянного/переменного тока плата управления двигателем

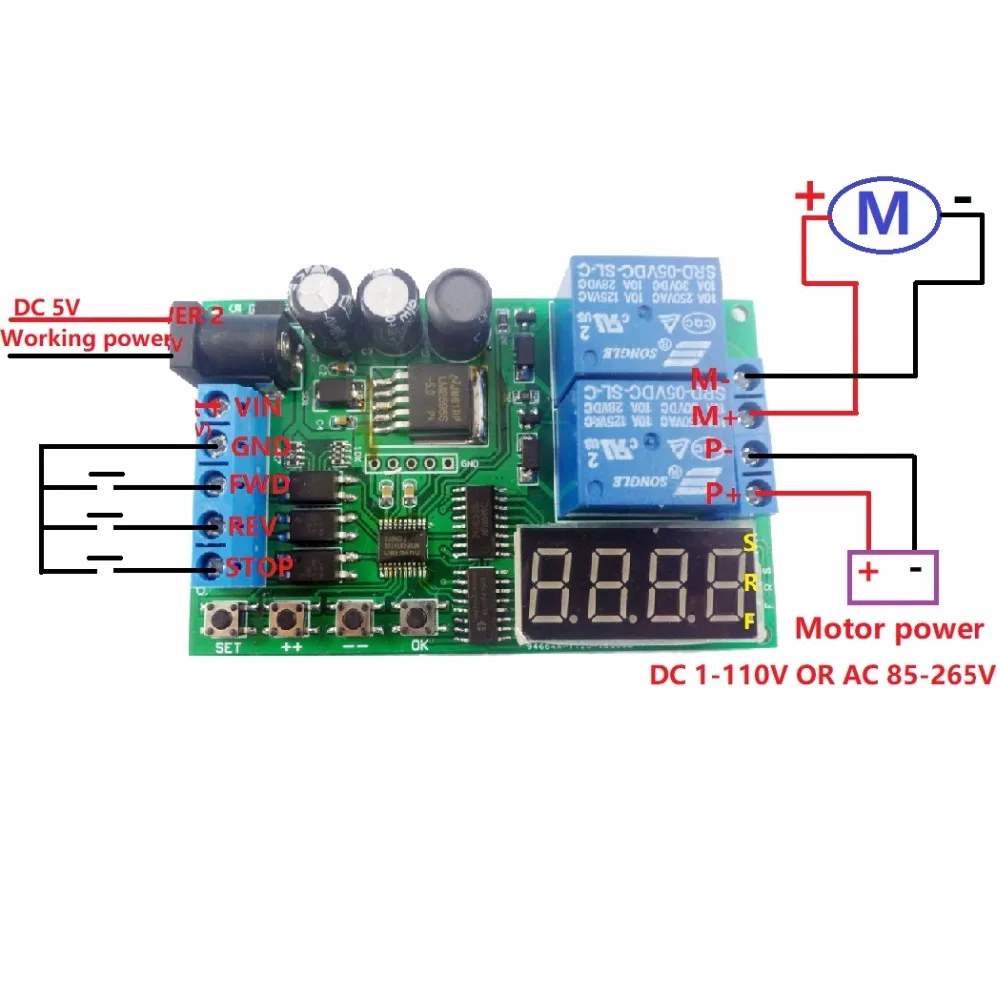

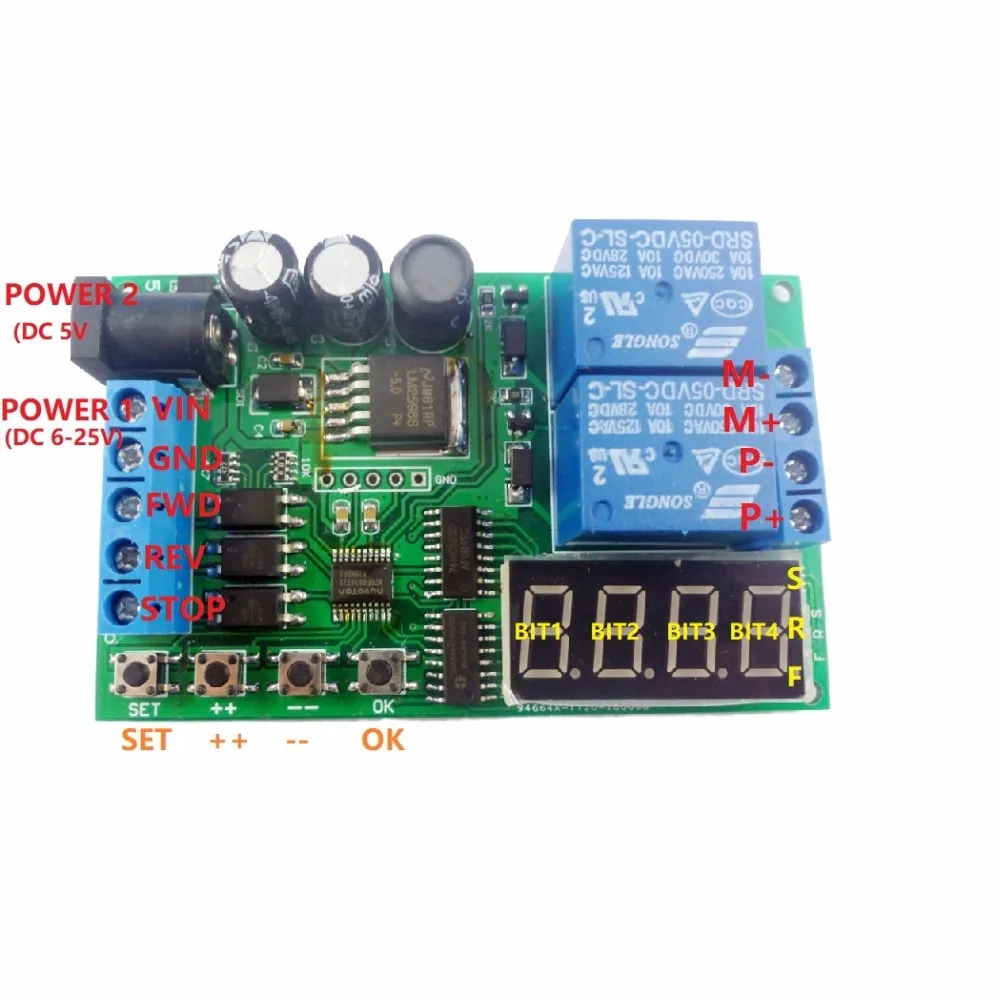

Проводка:

Как использовать:

Q & A:

В1: почему цифровая трубка не горит после включения?

A1: это потому, что установлен «энергосберегающий режим», пожалуйста, нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы выйти из режима энергосбережения.

В2: почему двигатель не работает после подключения двигателя к порту M +/M?

A2: Рабочая мощность и мощность двигателя платы независимы. Вам необходимо поставить питание на двигатель. Порт питания-P +/P-порт. Рекомендуется использовать два отдельных электропитания для работы источника питания и двигатель источника питания.

В3: почему настройка параметров недопустима?

A3: после установки параметров, убедитесь, что восстановите питание, настройки параметров могут быть сохранены надолго.

Режим запуска:

1 низкий импульсный триггер (триггер с падающими краями)

2 пусковых устройства низкого уровня (триггер с подъемными краями)

Таймер:

T1: вперед, таймер

T2: Таймер обратного хода

T3: Таймер остановки

Время единица измерения-сантиметр 0,1, во-вторых, 1, во-вторых, может составить 1 минуту

Реле действия:

Двигатель вперед: реле 1 включен, реле 2 выключено, и светодиодный индикатор F мигает.

Реверс двигателя: реле 1 выключено, реле 2 включено, светодиодный индикатор R мигает.

Остановка двигателя: реле 1 выключено, реле 2 выключено, светодиодный индикатор S мигает.

Заводские настройки:

Нажмите на кнопки «+ +» и «--» одновременно в течение 5 секунд.

Энергосберегающий режим:

Нажмите и удерживайте кнопку «ок» в течение 5 секунд, чтобы перейти в режим «Энергосбережение». Нажмите и удерживайте кнопку «ок» снова в течение 5 секунд, чтобы выйти из режима «Энергосбережение». Энергосберегающий режим только что выключает цифровую трубку и светодиодный индикатор, и другие функции являются нормальными.

Функция режим:

F-01

После включения двигателя двигатель движется вперед по времени T1; Затем двигатель замедляет время работы T3, затем двигатель возвращается по времени T2, поэтому он повторяется раз Nx. Когда запускается стоп-порт, двигатель сразу же начинает свою работу. (FWD, REV порт недопустим)

F-02

Эта функция представляет собой F-01 вариант. F-01 осуществляется непосредственно после включения питания, но F-02 нужно триггер FWD или REV порт для запуска.

F-11 (триггер Реверсивный 1)

Запускает порт FWD, двигатель движется вперед по времени T1, и автоматически остановится (для защиты двигателя, в течение периода задержки, триггерный порт REV для остановки времени T3, а затем Обратного времени T2, триггерный порт FWD для повторного времени T1).

Триггер для обратного порта, двигатель имеет обратное время T2, и автоматически остановки (для защиты двигателя, в течение периода задержки, порт FWD запускается, чтобы остановить время T3, а затем время T1 вперед, а порт REV-re-timed T2).

Когда запорный порт сработает, двигатель сразу же остановится, независимо от того, работает ли двигатель вперед или назад.

F-12 (двусторонний триггер 2)

Триггер порта FWD, двигатель работает вперед по времени T1 и автоматически остановки (в течение периода задержки, за исключением запуска порта стоп, другие порты являются недопустимыми).

Триггер REV port, двигатель Реверсивный, время T2, и автоматически остановки (в течение периода задержки, за исключением запуска стоп-порта, другие порты являются недопустимыми).

Когда триггер стоп-порта, двигатель сразу же остановки, независимо от того, является ли двигатель вперед или назад.

F-21

Когда порт FWD находится на низком уровне, двигатель движется вперед, и после того, как порт FWD будет выпущен, двигатель будет остановлен.

Когда порт REV находится на низком уровне, мотор повернут вспять, и после выхода REV, двигатель остановится.

В этом режиме порты FWD и REV не могут быть подключены одновременно на низком уровне, и порт стоп-сигнала является недопустимым.

F-22

Когда порт FWD находится на низком уровне, двигатель движется вперед, и после того, как порт FWD будет выпущен, двигатель будет остановлен.

Когда порт REV находится на низком уровне, мотор повернут вспять, и после выхода REV, двигатель остановится.

В этом режиме порты FWD и REV не могут быть подключены одновременно с низким уровнем, запуская порт стоп-сигнала, двигатель немедленно остановится.

Настройка параметров:

Существует три меню: рабочее меню, функциональное меню, меню параметров.

Примечание: При входе в «Функциональное меню» или «меню параметров» модуль по-прежнему работает нормально (обратный отсчет и триггер работают нормально). Установленные параметры действителен только после того, как они снова включены.

1 включить, чтобы перейти в режим работы (рабочее меню).

Если в настоящее время функция заключается в том, F-01, затем мотор с прямым бегать и цифровая трубка отображает комплекса предпусковых операций. После того, как операция будет выполнена, будет отображаться F-01.

Если функция тока-это и другие функции, например, функция «F-11». Затем цифровая трубка отображает F-11. После триггера цифровая трубка отображает обратный отсчет. После того, как операция будет выполнена, на дисплее будет отображаться F-11.

Описание: светодиодный индикатор обратного отсчета F мигает, светодиодный индикатор обратного отсчета R мигает, а светодиодный индикатор S мигает, когда он остановлен.

2 в бегущем состоянии (рабочее меню), нажмите кнопку SET, чтобы перейти в «Функциональное Меню» (таблица выше).

3 нажмите кнопку «SET» в разделе «Функциональное Меню», чтобы перейти в «меню параметров». (таблица выше)

В меню «Параметры» нажмите кнопку «SET», чтобы выбрать параметры 1-9 и установить параметры через кнопку «+ +» и кнопку «--». Короткое нажатие кнопки «ок», чтобы сохранить настройки тока и вернуться в предыдущий меню (функциональное меню)

Описание:

1 таймер T1 T2 T3 время блока 0,1 сек/мин, таким образом, диапазон времени из T1 T2 T3 является 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут

2. Количество циклов-это число многократных действий (Nx = 0 означает всегда цикл, Nx = 1 означает, что не цикл). Таким образом, вы можете установить количество петель: 1-99 раз или forever.

3 F-21, F-22 функция, Nx = 1 параметра не может быть изменен
