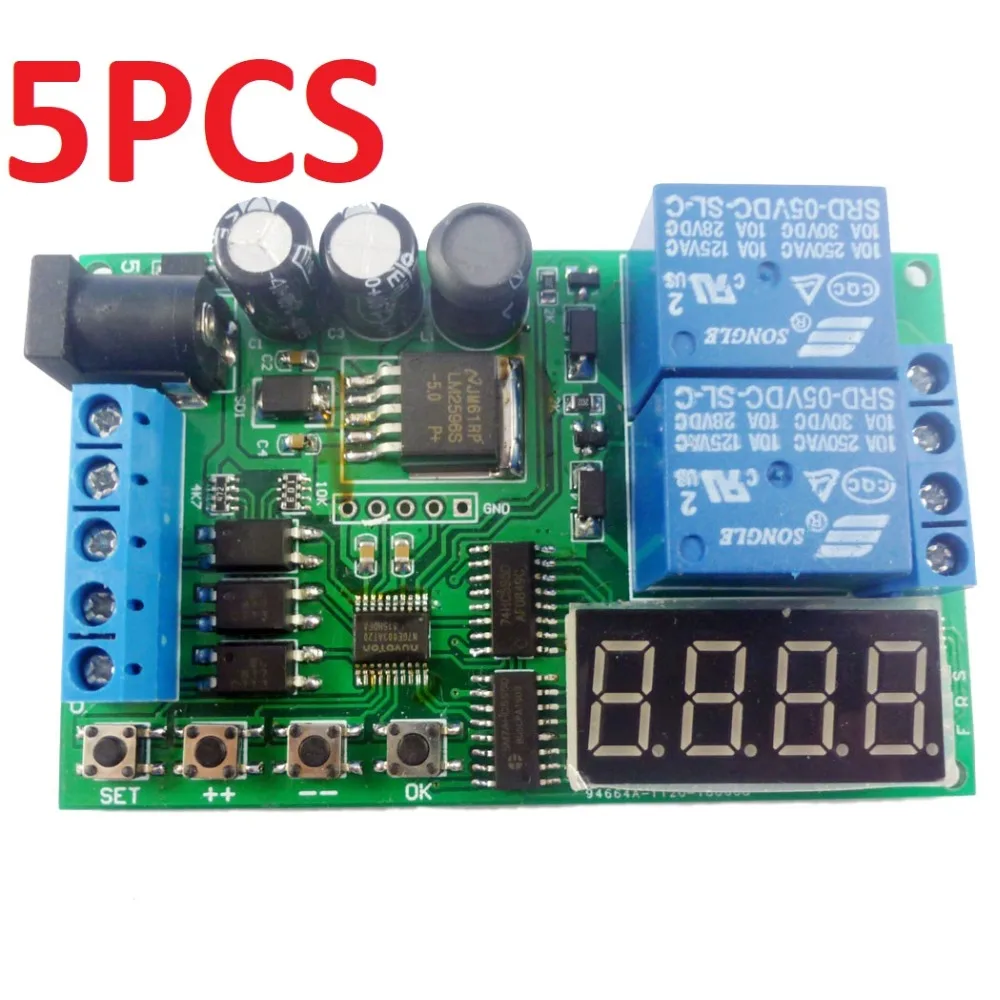

5 шт. Многофункциональный мотор переменного и постоянного тока Реверсивный

5 шт. Многофункциональный мотор переменного и постоянного тока Реверсивный

Проводка:

Инструкции по использованию:

Вопросы и ответы:

В1: почему цифровая трубка не горит после включения питания?

A1: это потому, что установлен «энергосберегающий режим», нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы выйти из энергосберегающего режима.

В2: почему двигатель не работает после подключения двигателя к порту M +/M?

A2: Рабочая мощность и мощность двигателя платы независимы. Вам нужно поставить питание на двигатель. Порт питания-P +/P- port. Рекомендуется использовать два отдельных источника питания для рабочего источника питания и источника питания двигателя.

В3: почему параметр недопустим?

Ответ 3: после установки параметров, убедитесь в повторном включении, настройки параметров могут быть сохранены постоянно.

Режим запуска:

1 низкий импульсный триггер (триггер падающего края)

2 низких уровня триггера (триггер с подъёмом)

Таймер:

T1: вперед таймер

T2: защита от обратного таймер

T3: остановка таймера

Время единица измерения-сантиметр 0,1, во-вторых, 1, во-вторых, может составить 1 минуту

Реле действия:

Двигатель вперед: реле 1 включено, реле 2 выключено, и светодиодный индикатор F мигает.

Реверс двигателя: реле 1 выключено, реле 2 включено, и светодиодный индикатор R мигает ..

Остановка двигателя: реле 1 выключено, реле 2 выключено, и светодиодный индикатор S мигает.

Заводские настройки:

Нажмите кнопки «+» и «--» одновременно в течение 5 секунд.

Энергосберегающий режим:

Нажмите и удерживайте кнопку «ок» в течение 5 секунд, чтобы войти в режим «Энергосбережение». Нажмите и удерживайте кнопку «ок» снова в течение 5 секунд, чтобы выйти из «энергосберегающего режима». Энергосберегающий режим просто выключает цифровую трубку и светодиодный индикатор, и другие функции являются нормальными.

Функция режим:

F-01

После включения питания двигатель движется вперед по времени T1; Затем двигатель останавливает время T3; Затем Двигатель вращается по времени T2; Поэтому он повторяется раз Nx. Когда срабатывает стоп-порт, двигатель немедленно прекращает работу. (FWD, REV порт недействителен)

F-02

Эта функция является F-01 вариантом. F-01 запускается непосредственно после включения питания, но F-02 должен запускать FWD или REV порт.

F-11 (триггер Реверсивный 1)

Триггер порта FWD, двигатель вперед T1 время, и автоматически останавливается (для защиты двигателя, в период задержки, триггер порта REV для остановки времени T3, а затем Обратного времени T2, триггер порта FWD для повторного времени T1).

Триггер порта REV, двигатель имеет обратное время T2, и автоматически останавливается (для защиты двигателя, в период задержки, порт FWD срабатывает, чтобы остановить время T3, а затем время T1 вперед, и порт REV повторно приурочен T2).

Когда срабатывает стоп-порт, двигатель останавливается немедленно, независимо от того, двигатель движется вперед или назад.

F-12 (триггер Реверсивный 2)

Триггер порта FWD, двигатель движется вперед по времени T1 и останавливается автоматически (в течение периода задержки, за исключением запуска стоп-порта, другие порты недействительны).

Триггер порта REV, двигатель отключает время T2 и автоматически останавливается (в течение периода задержки, за исключением запуска порта STOP, другие порты недействительны).

Когда стоп-порт является триггером, двигатель останавливается немедленно, независимо от того, двигатель движется вперед или назад.

F-21

Когда порт FWD находится на низком уровне, двигатель движется вперед, и после выхода порта FWD двигатель останавливается.

Когда порт REV находится на низком уровне, двигатель переворачивается, и после выхода REV порт останавливается.

В этом режиме порты FWD и REV не могут быть подключены на низком уровне одновременно, и стоп-порт недействителен.

F-22

Когда порт FWD находится на низком уровне, двигатель движется вперед, и после выхода порта FWD двигатель останавливается.

Когда порт REV находится на низком уровне, двигатель переворачивается, и после выхода REV порт останавливается.

В этом режиме порты FWD и REV не могут быть подключены на низком уровне одновременно, запуская стоп-порт, двигатель немедленно останавливается.

Настройка параметров:

Есть три меню: рабочее меню, функциональное меню, меню параметров.

Примечание: При входе в «Функциональное меню» или «меню параметров» модуль по-прежнему работает нормально (обратный отсчет и триггер работают нормально). Установленные параметры действительны только после включения снова.

1 включить, чтобы войти в бегущее состояние (рабочее меню).

Если функция тока F-01, то двигатель сразу запускается, а цифровая трубка отображает обратный отсчет. F-01 отображается после завершения операции.

Если текущая функция-это другие функции, такие как F-11. Затем цифровая трубка отображает F-11. После запуска цифровая трубка отображает обратный отсчет. После завершения операции отображается F-11.

Описание: светодиодный индикатор обратного отсчета F мигает, светодиодный индикатор обратного отсчета R мигает, а светодиодный индикатор S мигает при остановке.

2 в бегущем состоянии (рабочее меню), нажмите кнопку SET, чтобы войти в «Функциональное меню» (выше таблицы).

3 нажмите кнопку «установить» в разделе «Функциональное Меню», чтобы войти в «меню параметров». (таблица выше)

В меню «Параметры» нажмите кнопку «установить», чтобы выбрать параметры 1-9 и Установите параметры через кнопку «+ +» и кнопку «--». Нажмите кнопку «OK», чтобы сохранить текущие настройки и вернуться в предыдущее меню (функциональное меню)

Описание:

1 таймер T1 T2 T3 время блока 0,1 сек/мин, таким образом, диапазон времени из T1 T2 T3 является 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут

2 количество циклов-это количество повторных действий (Nx = 0 означает всегда цикл, Nx = 1 означает отсутствие петли). Таким образом, вы можете установить количество петель: 1-99 раз или навсегда.

3 F-21, функция F-22, Nx = 1 параметр не может быть изменен
