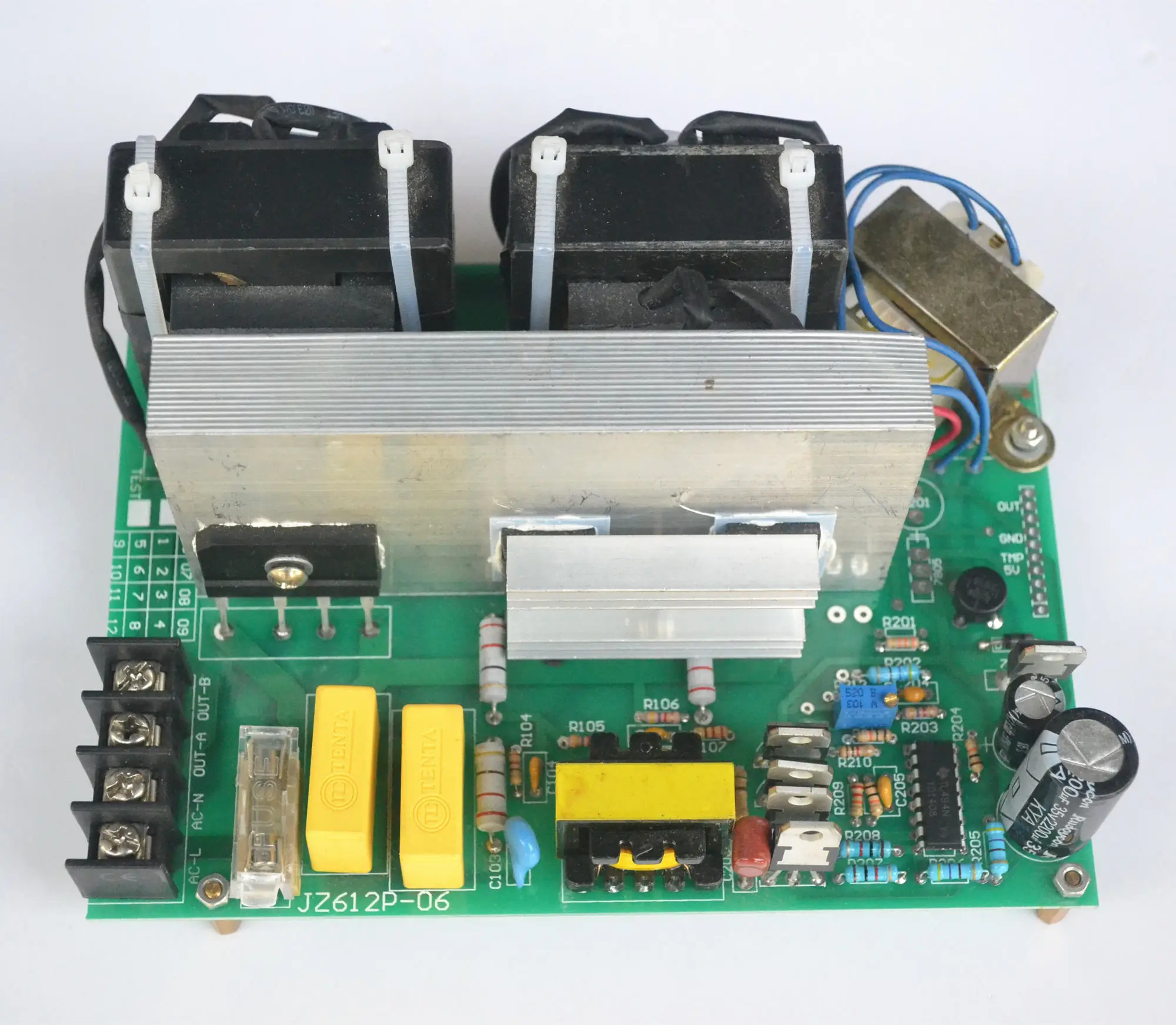

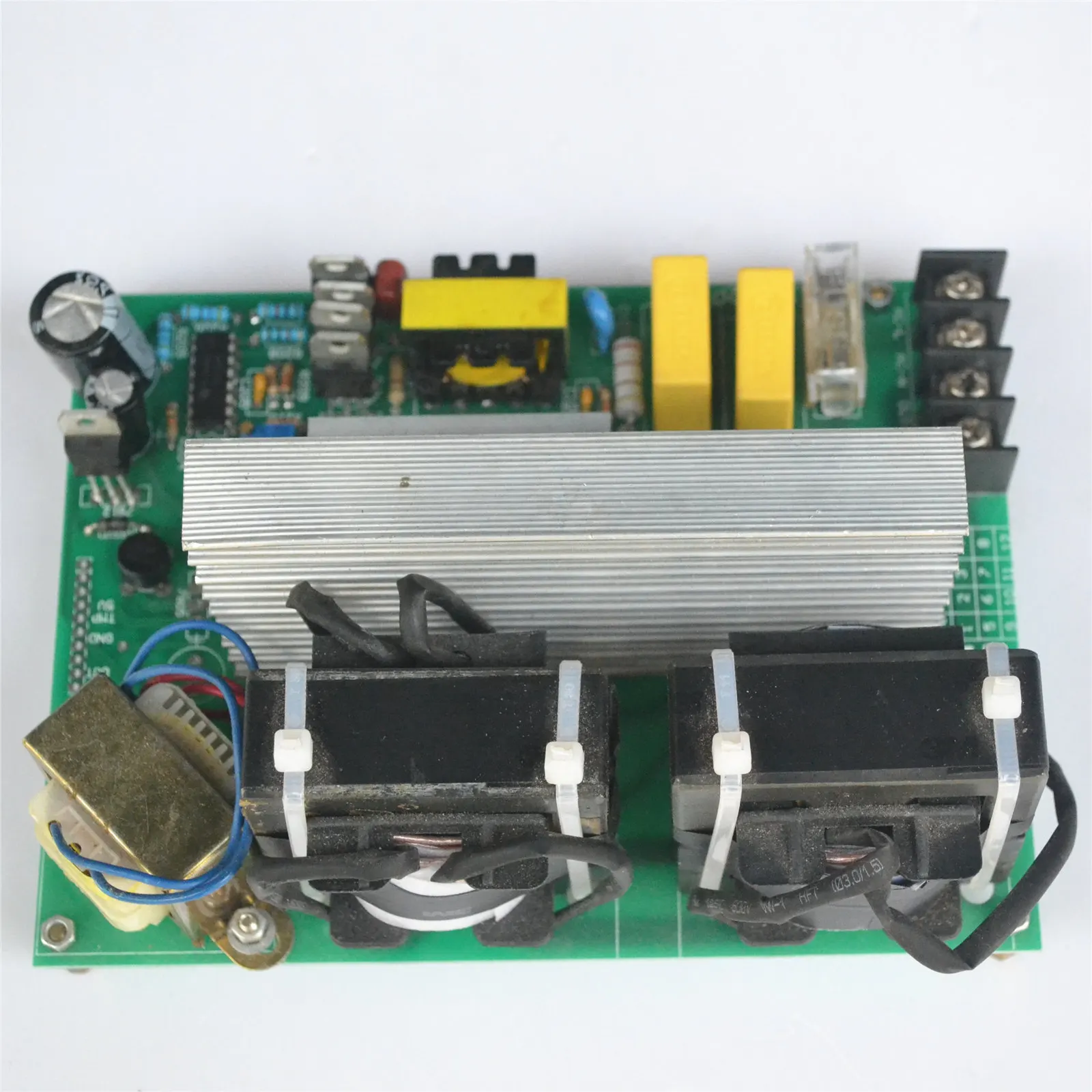

28K 40K 200 300 W ультразвуковой очиститель генератор драйвер панель управления

28K 40K 200 300 W ультразвуковой очиститель генератор драйвер панель управления

Основные параметры PCB:

Требования к питанию:Переменный ток 220 В (-15 ~ + 10), 50 Гц

Температура окружающей среды:-10 C ~ 40 C

Влажность окружающей среды: 35 ~ 85%
Частота преобразователя: 40 кГц

Преимущества продукта:

1. Силовая труба: импортированная силовая труба;

2. PCB: двухсторонняя 2 унции;

3. Производительность стабильна.

4. Большие радиаторы и быстрое рассеивание тепла

5. Частота 40 кГц

Этот продукт подходит для ультразвукового генератора ниже 300 Вт, 1-6 60 Вт вибраторов, более 300 Вт, лучшее использование ультразвукового генератора компании, более стабильная производительность, удобнее в использовании.

Инструкции по использованию монтажной платы и головка амортизатора подключения:

1. Плата не может быть без нагрузки в случае электричества.

2. Установите и очистите без какого-либо очищающего раствора.Не можетЭлектрическая мощность;

3. Две пластины проводки в головке quake, пластины проводки в середине двух керамических пластин являются положительными полюсами, а пластины на верхних и нижних металлических колоннах-отрицательными полюсами.

4. серебряный слой на керамической пластине преобразователя является отрицательным, другой из двух серебряных слоев является положительным полюсом, чем меньше отрицательная пластина, сварочная электролиния должна быть приварена с одной стороны с двумя серебряными слоями, другой-поверхность вибрации, И может быть наклеена под умывальник (это компонент керамической плитки преобразователя). Серебряный слой не отличается высокой термостойкостью. При сварке шнура питания температура паяльника не должна превышать 280 градусов. Лучше использовать паяльник с постоянной температурой и установить температуру паяльника до 250 градусов.

5. Большая сторона (с винтовым отверстием) на тряске может быть приклеена к нижней части очистного бассейна для вибрирующей поверхности, и Чистящая раковина должна быть надежно заземлена.

6. головка амортизатора или керамический элемент преобразователя прочно крепится к нижней части горшка, а также может быть наклеен на клей ab, но эффект немного плохой, например, соотношение эпоксидной смолы 10:4.

7. Выход + датчик (сейсмон) положительного полюса, выход-датчик (сейсмон) отрицательного полюса, из положительного и отрицательного полюса, соответственно связанные с преобразователем (сейсмон) положительного и отрицательного полюса,Помните, что вы не можете совершить ошибку.

(Примечание: минимальное напряжение на печатной плате составляет 600 в, а напряжение выходного терминала-1100 В. Мы должны обратить внимание на безопасность. Лучший переключатель защиты от утечки на входном источнике питания является лучшим для обеспечения безопасности.)

8. Когда монтажная плата работает, минимальное напряжение на плате составляет 600 в, а напряжение на преобразователе-1100 В. Необходимо помнить, что умывальник надежно заземлен и на источнике питания есть переключатель защиты от утечки для обеспечения безопасности.
