24CH-DMX512 постоянный 24 канала RGB контроллер декодер для RGB Светодиодные ленты света модуля DC9V-DC24V

Детальные данные по продукции-----------------------------------------------------------------------------------------------------------------

24CH-DMX512Постоянный декодерУправление инструкция

Добро пожаловать на использование 24CH постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 24 выходных канала; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодный освещение.

Представление продукции:

Входная мощность: DC9V ~ DC24V максимальный ток нагрузки: 48A = 2A/CH× 24

Максимальная нагрузка: 576 Вт (12 В) 1152 Вт (24 В) выходной серый уровень: 256

Входной сигнал: DMX512/1990 Выходной сигнал: 24 канала постоянного ШИМ

Выход DMX : 24 канала стандарт RB

Размер: L172 * W96 * H23 вес (вес брутто):300 г

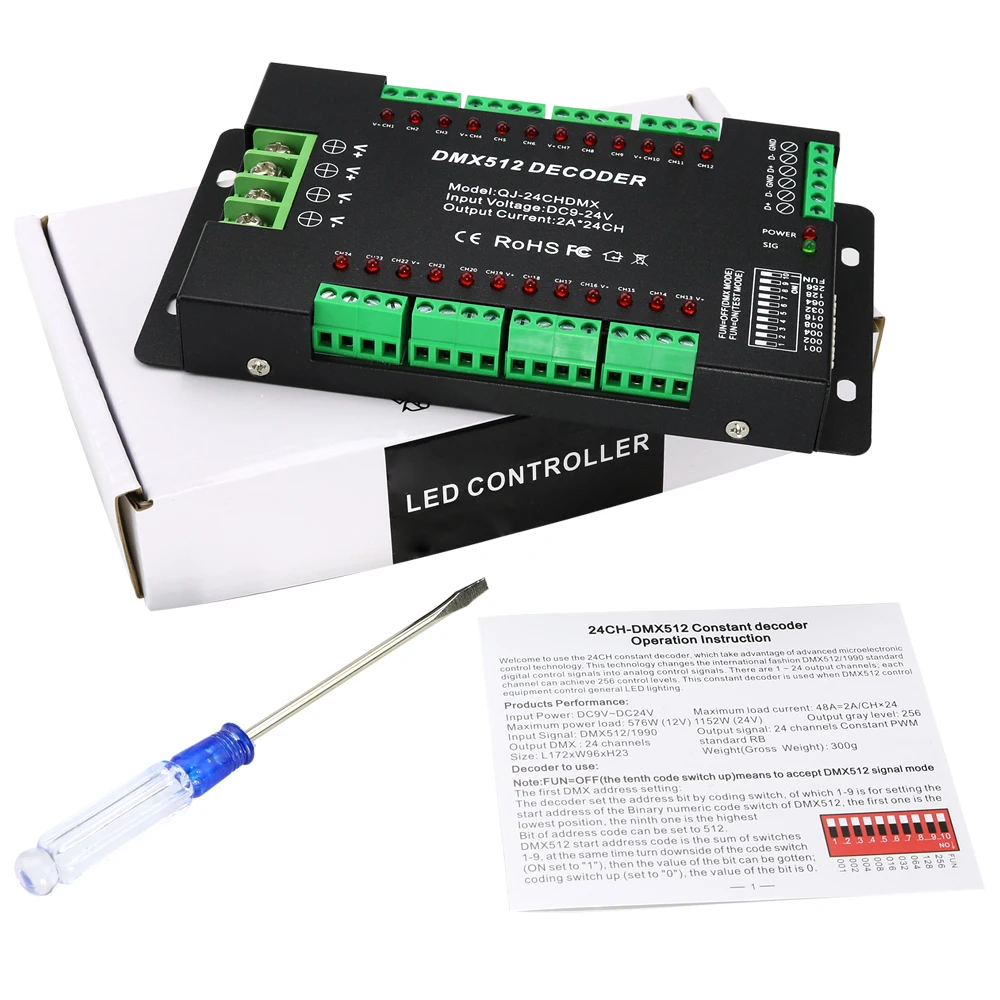

Посылка включает в себя:

1 x DMX 512 декодер
Руководство пользователя (1 шт.)
1x отвертка

Изображение продукта:

Основные функции:

Есть 24 выхода каналов, можно подключить к одним или RGB лампам;

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC9V ~ DC24V;
Каждая занимает 24 адреса DMX.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Декодер для использования:

Примечание: FUN = OFF (ДесятаяКодовый переключатель)Означает, чтоПринять Режим сигнала DMX512
Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция, девятый-самый высокий
Бит кода адреса может быть установлен на 512.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит равно 0.

Схема 1

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен на 38,

Кодирование № 6,3,2 положения на циферблате переключателя в «1», другие настройки в «0»,

Затем сумма переключателя 1-9 кодовое значение 32 + 4 + 2,

Это адрес запуска DMX512 38

Схема 2

Пример 2:
Как схема 2, адрес запуска DMX512 установлен до 388,

Кодирование номера 2,3,6,8 переключателя на «1», другие настройки на «0»,

Затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

УправлениеИнструкция по эксплуатации В АКП Эффект

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен.

Выбор эффекта (кнопка переключения No.1 на No.4):

1, Push No.1: Автоматическая езда на велосипеде. 2, Push No. 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает 4. Push No.3: Severn color jumping

5. Нажмите No.1 и 3: RGB jumping. 6. Push No.2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет. 8. Пуш-ап № 4: синий цвет.

9. Push No.1 и 4: желтый. 10: Push No.2 и 4: фиолетовый.

11. Push No.1 и 2 и 4: Cyan. 12. Push No.3 и 4: белый.

13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки.

14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

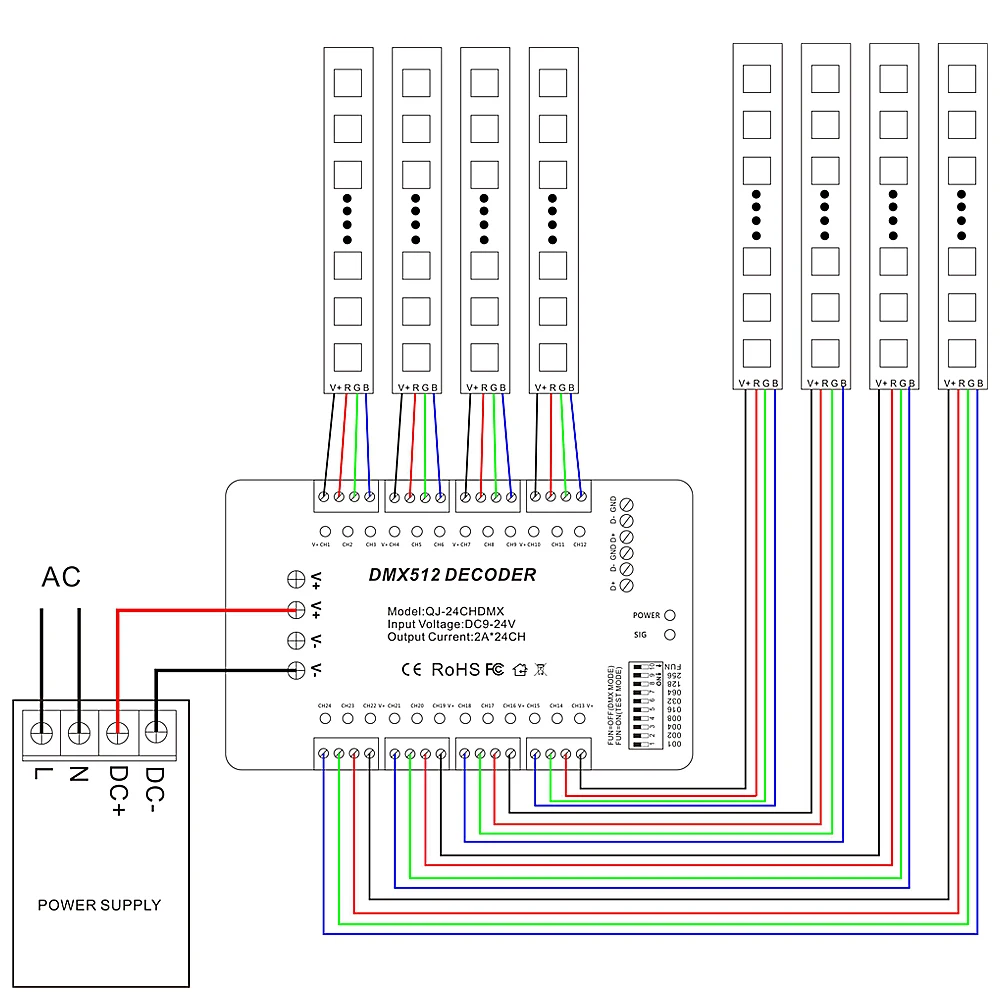

Схема для подключения системы:

УстановкаПримечания:

※ Этот вид контроллера работает только под DC9V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

Utпровод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

※ Источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

Controller контроллер должен работать в условиях адекватного проветривания, сухого, не коррозионного, без воспламеняющегося газа и ржавчины.

Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода состаренных, съеденных ржавчину и поврежденных изоляционных прокладок могли быть своевременно заменены

Простое Устранение неполадок и техническое обслуживание:

Симптомов

Причина анализа

Раствор

Нет освещения

1 、 без питания

2. Неправильное соединение провода

3. Настройка защиты питания

1. Проверьте источник питания

2. Проверьте проводное соединение

3. Проверьте сбой питания, включите питание снова

Красный светильник индикации включен, зеленый светильник индикации не мигает

Не сделал dip-переключатель или dip-переключатель не является правильным

Следуйте инструкции для сброса dip-переключателя

Светильник не отображается правильно

1. Светодиодный RGB неправильно подключен

2.Dip-переключатель не в правильном месте

Повторно подключите RGB и провод

Сброс dip-переключатель

Не может быть

Синхронизация

1. Сигнальный кабель не подключен или неправильное соединение

2. Мастер и ведомый контроллер настройки сбоя, slaver установлен dip переключатель эффектов

1. Повторно подключите сигнальный кабель

2. Сброс мастер и ведомый контроллер для обеспечения только одного мастера

Яркость светодиодов отличается в начале и конце

1. Выходная линия слишком длинная

2. Диаметр проволоки слишком тонкий

3 、 перегрузки

1. Используйте кольцевой Электрический источник или короткую цепь

2. Рассчитать электрический ток, изменить сильный провод

3. Изменение мощности или увеличение контроллера
