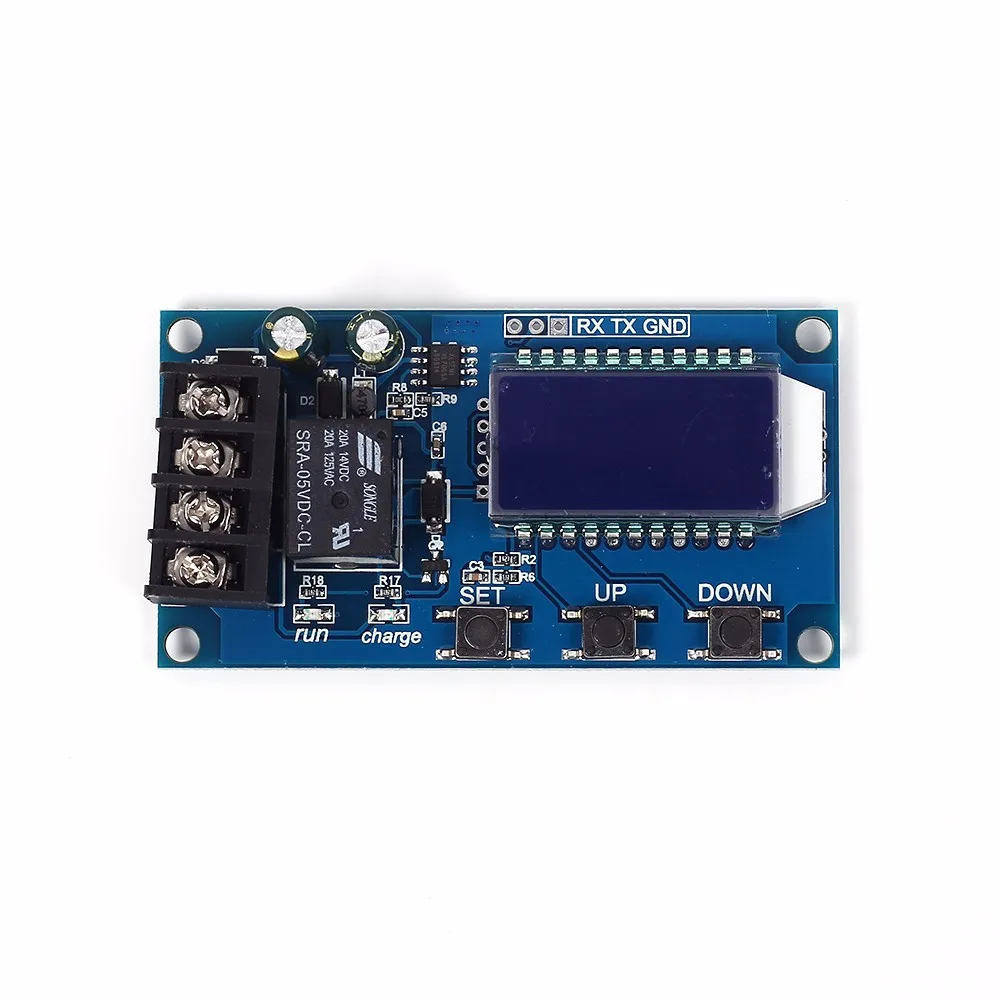

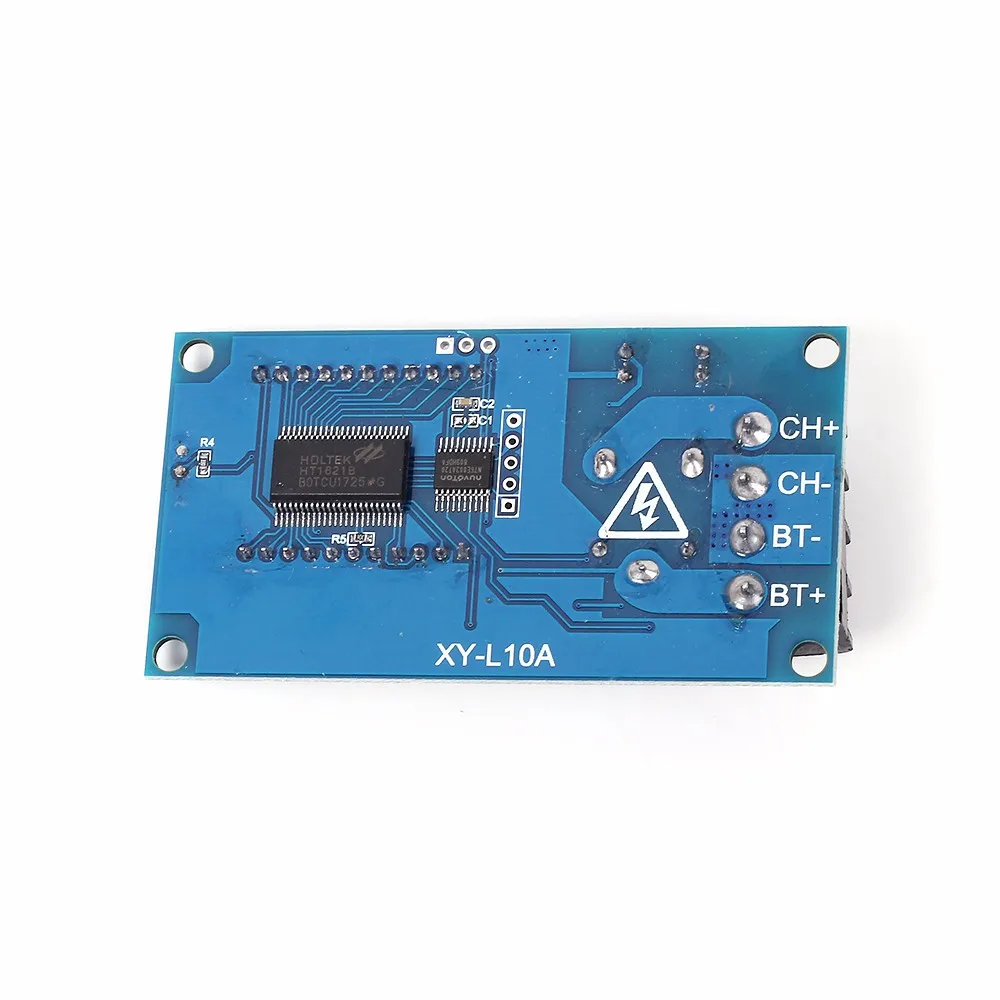

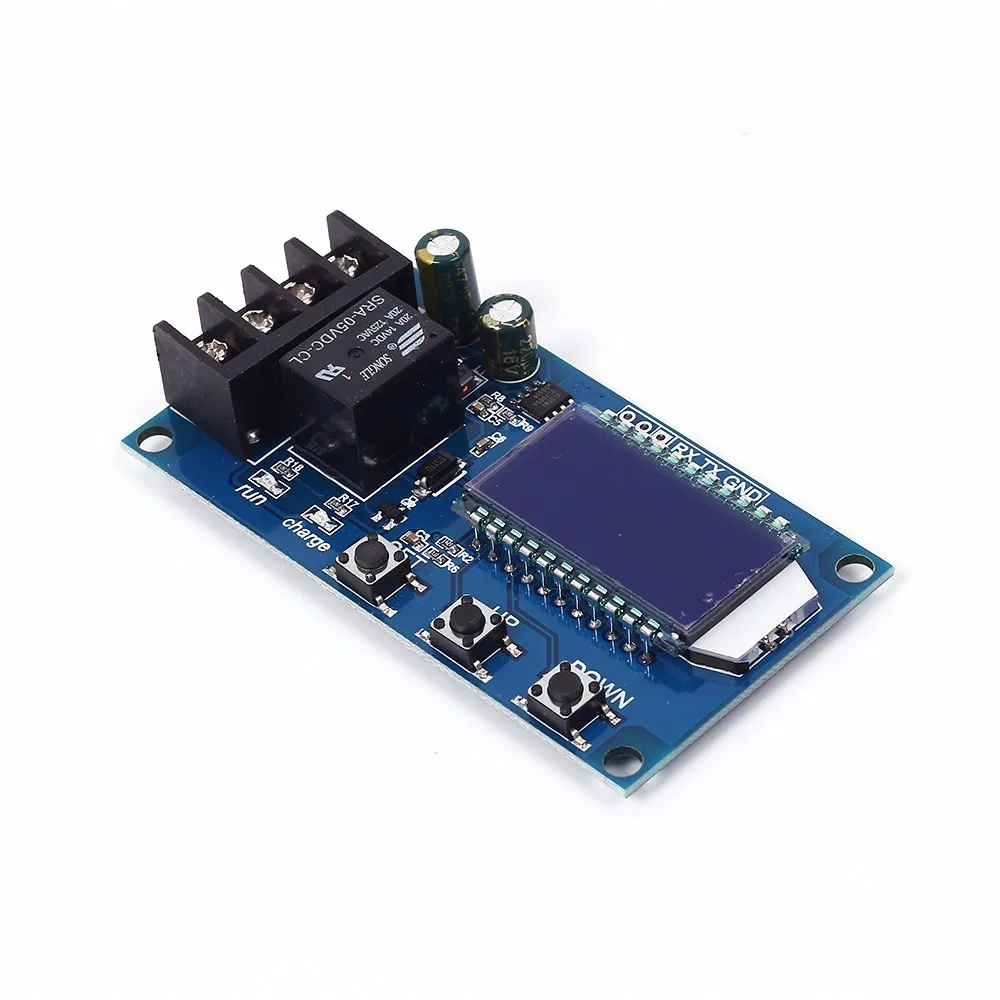

10 А 6-60 в автоматический переключатель управления зарядкой литиевая батарея защита от перезаряда переключатель управления интегральные схемы светодиодный дисплей

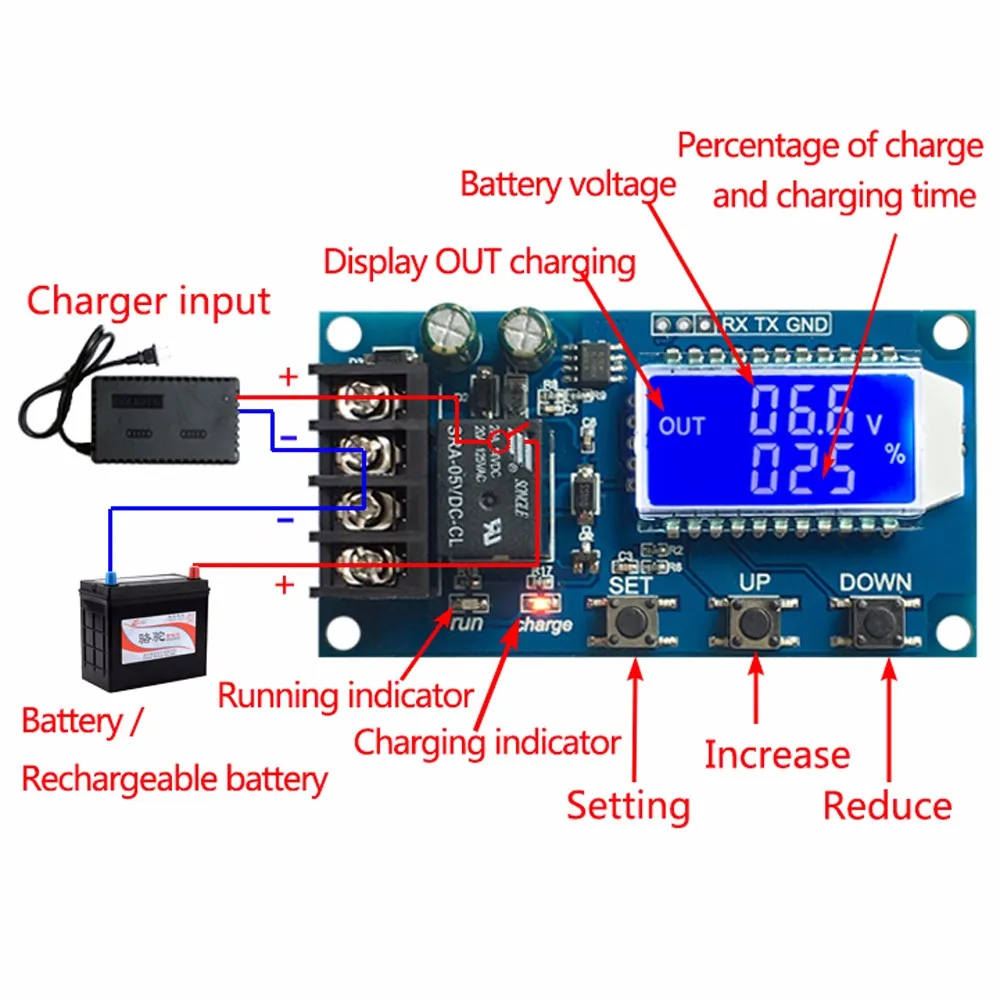

1. Описание: Контроль зарядки аккумулятора автоматически контролирует зарядку и разрядку аккумулятора для защиты аккумулятора. 2. Особенности: 1>. ЖК-дисплей 2>. Отображение напряжения батареи 3>. Процент электроэнергии 4>. Время регулируется 5>. Индикатор рабочего состояния 6>. Поддержка набора UART 7>. Автоматическая Защита аккумулятора 3. Параметры: 1>. Название продукта: модуль зарядки с цифровым управлением 2>. Номер товара: XY-L10A 3>. Напряжение управления: 6 В постоянного тока-60 в 4>. Контрольный ток: 10A (макс.) 5>. Точность управления: 0,1 в 6>. Тип выхода: прямой выход 7>. Ошибка напряжения: 0,1 в 8>. Подходит для аккумулятора: Аккумулятор для хранения, литиевая батарея 9>. Физические размеры: 79*42*18 мм 4. Описание функции: 1>. Функция автоматического контроля заряда Установив Верхнее предельное напряжение volt-HI:'UP'; Нижний предельное напряжение volt-LI:'dn'; Реле включается, и зарядное устройство начинает зарядку аккумулятора при токе Напряжение батареи меньше, чем низкое предельное напряжение 'нет'. Реле выключает и выполняет автоматическую зарядку, когда ток напряжения батареи больше, чем верхний предел напряжения 'вверх'. 2>. Функция контроля времени зарядки Как включить функцию контроля времени? Это позволит включить функцию контроля времени, установив Параметр «op-это не «0» после входа в меню набора параметров. «Op' по умолчанию параметр:» --:-- h', по умолчанию не включается функция контроля времени; После включения функции контроля времени («op' не равен «0»): Реле включится, и зарядное устройство начинает зарядку аккумулятора, и система начинает синхронизацию, когда текущее напряжение батареи меньше, чем меньшее предельное напряжение 'нет'. Реле выключит и завершит зарядку, если текущее напряжение батареи превышает верхний предел напряжения «вверх» во время синхронизации. Реле выключит и завершит зарядку, если текущее напряжение батареи меньше верхнего предельного напряжения «вверх», но время («op') закончилось. Реле будет продолжать включаться и заряжаться, если текущее напряжение батареи меньше, чем меньшее предельное напряжение 'нет', даже если время ('op') закончилось. Модуль автоматически отключит функцию контроля времени зарядки. И мигание 'H:ER' на экране, чтобы напомнить пользователям, что настройки параметров времени являются необоснованными. Нажмите любую клавишу, чтобы остановить мигание. Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет около 100 часов. 3>. Коммуникационная плата интерфейса UART и настройки параметров Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL); UART: 115200, 8, 1

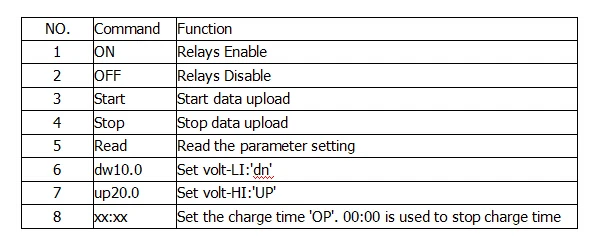

Формат сообщения для загрузки данных: Напряжение батареи + процент батареи + время зарядки + состояние зарядки 12,0 в, 020%, 00:10, OP 5. Набор параметров: 1>. ЖК-дисплей будет отображать 'набор' после ввода набора параметров меню с помощью длинной кнопки 'набор'. 2>. Переключите заданные параметры с помощью короткой кнопки нажатия «Комплект». 3>. Установите значение параметра с помощью длинной или короткой кнопки «вверх» и «вниз». 4>. Повторите шаг 2 и шаг 3, если необходимо установить другие параметры. 5>. Автоматически сохраните и выйдите из меню настройки, Удерживая кнопку «установить» после установки всех параметров. 6. Описание кнопки: Длительное нажатие: удерживайте кнопку более 3 секунд. В обычном интерфейсе дисплея: 1>. При коротком нажатии кнопки «установить» Отобразите текущие заданные параметры; 2>. Переключатель отображает процент зарядки и время зарядки при коротком нажатии кнопки «вверх»; 3>. Включение или выключение реле при коротком нажатии кнопки «вниз». Реле выключается и выключается при отключении реле. 4>. Установите статус ЖК-подсветки (L-P) при длительном нажатии кнопки «вверх». Выключено: подсветка будет светиться. ON: подсветка будет автоматически отключена через 5-10 секунд. 5>. Нажмите кнопку «установить», чтобы войти в меню параметров. 7. Процент расчетного напряжения: Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI) 8. Применение: 1>. Автомобиль 2>. Электрический автомобиль 3>. Завод 4>. Коммуникационная комната 5>. Радиолокационная станция 6>. Компьютерная комната 9. Дополнительные характеристики: 1>. Функция записи времени зарядки: продукт будет записывать Полное время зарядки, когда контроль времени зарядки не включен. Мигание показывает время зарядки при входе в интерфейс отображения времени. Данные будут опущены при выходе из интерфейса отображения времени или при включении следующего заряда (реле включено) 2>. Автоматическое определение параметров: система будет мигать «ошибка», чтобы указать напоминание, когда параметр установлен и выходит, но нижний предел напряжения «не» больше, чем верхний предел напряжения «вверх». 3>. Обнаружение подключения батареи: Этот продукт прикреплен к батарее. Если аккумулятор не подключен, система будет отображать «nbe'» на нижней линии, чтобы напомнить вам; 10. Частота задаваемых вопросов: 1>. Каков диапазон управляемого напряжения? Какой диапазон применимых батарей? Диапазон управляемого напряжения-постоянный ток 6В-60 в, но максимальное напряжение батареи-48 В. Потому что напряжение аккумулятора 48 В составляет 60 в после полной зарядки. 2>. Реле автоматически включается и выключается непрерывно после включения питания и мигающий светильник? Это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, что приводит к тому, что напряжение батареи немедленно превысит более низкое предельное напряжение «нет», а затем выключится реле. Но напряжение быстро падает до нижнего предела напряжения 'нет' после выключения реле, а затем начать зарядку. Цикл и цикл. В этот момент вы должны уменьшить зарядный ток. Обычно зарядный ток составляет 10-15% от емкости аккумулятора. Например, если емкость аккумулятора составляет 20 Ач, ток зарядки составляет 2-3 А. Обратите внимание, что зарядка с высоким током может привести к нагреву батареи, старению, выпуклости или даже взрыву. 3>. Какой метод управления? Это контроль напряжения. Например: нижний предел напряжения 'нет' установлен до 12,0 в. Верхний предел напряжения «Up» установлена в 14,5. Он будет закрыть выход в тех случаях, когда напряжение заряжается до 14,5 V. Реле времени включения и начинает заряжаться в тех случаях, когда напряжение снижается до 12,0 V. 4>. Может ли он автоматически циклироваться? Да, он может. Режим управления напряжением только контролирует выключение и включение. 5>. Может ли он ограничивать ток? Он не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства. 6>. Могу ли я зарядить батарею 24 В, включив 12 В? Или зарядить батарею 12 В, включив 48 в? Это простой контроллер напряжения только для ВКЛ/ВЫКЛ. Он не может изменить выходное напряжение. Так какой тип зарядного устройства вы должны подготовить для зарядки аккумулятора! 11. Посылка: 1>.1 шт. XY-L10A 10 А литиевая батарея контроллер заряда 2>.4 шт. белого изоляционного сиденья
