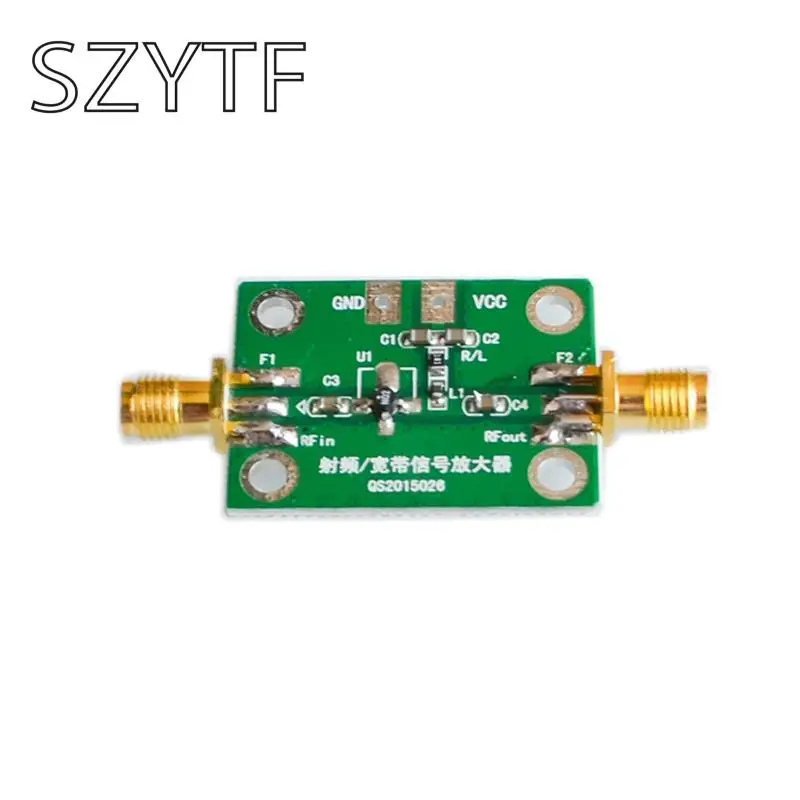

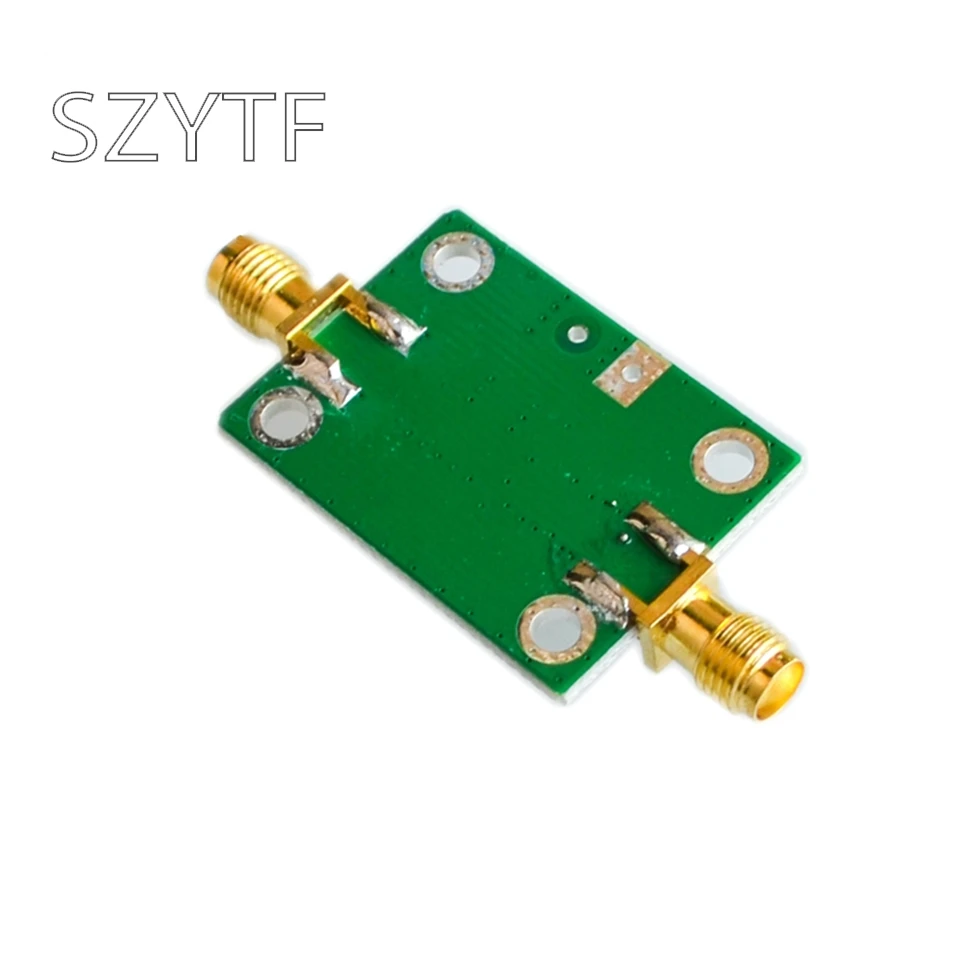

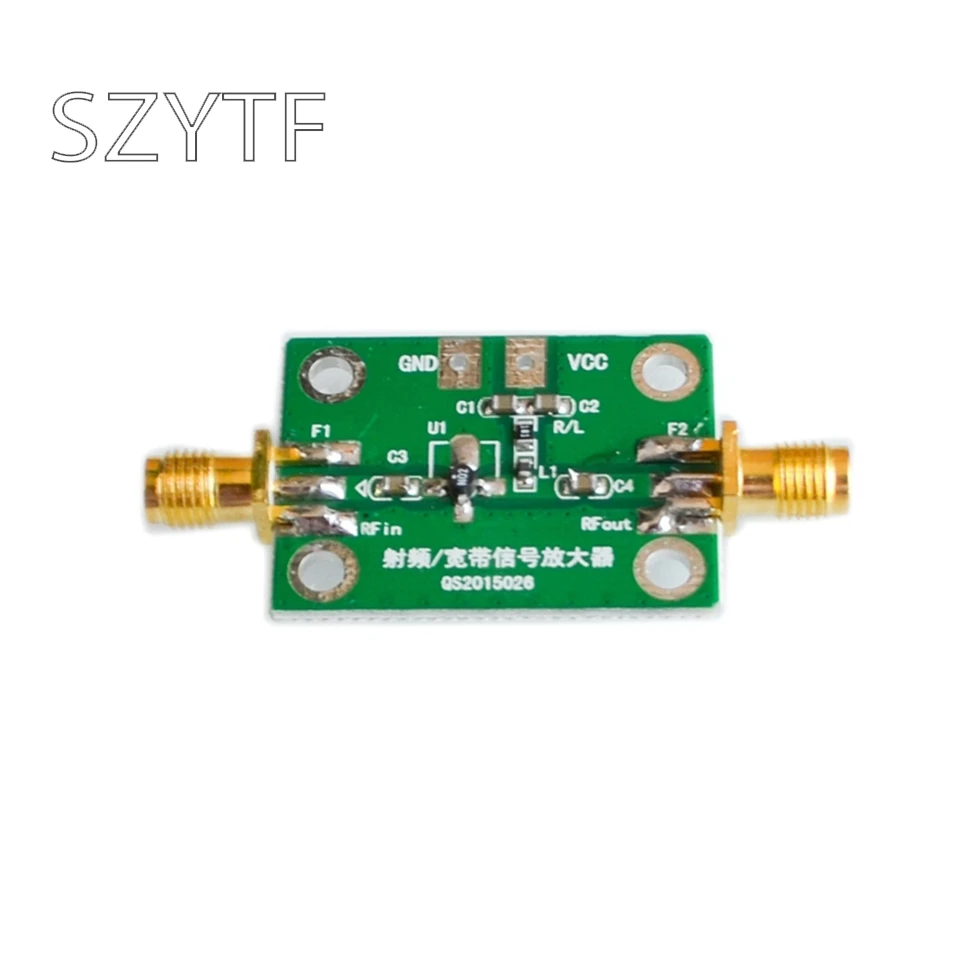

РФ широкополосный усилитель малошумящий усилитель LNA (0,1-2000 МГц коэффициент усиления 30dB)

Некоторые советы по использованию этого усилителя:

1) усилитель имеет очень хорошую плоскость усиления, когда oЧастота вращения составляет менее 500 МГц, а регулировка может быть менее 1 дБ. Частота низкая, а коэффициент усиления высокий.
2) нижний предел рабочей частоты усилителя зависит от входной и выходной емкости. По умолчанию является 0,1 мкФ, который может работать до 0,1 МГц. Входные и выходные конденсаторы могут быть соответствующим образом увеличены, чтобы увеличить нижний предел частоты. Например, в тех случаях, когда 10 мкФ, он может работать до 5 кГц. Для детальных вычислений обратите внимание, что входное и выходное сопротивление составляет 50 Ом, Вычислите требуемое значение емкости и улучшите развязку и регулирование источника питания.

3) Когда напряжение питания изменяется на 5-8 в, его можно использовать в качестве усилителя с переменным коэффициентом усиления, а усиление увеличивается по мере увеличения напряжения питания. Идеально подходит для передних контуров радиочастотного приемника, DA используется для управления напряжением питания для управления усилителем для автоматического управления коэффициентом усиления.

4) Когда напряжение питания составляет 8-10 В, коэффициент усиления на низкочастотном конце достигает 30 дБ. В это время усилитель имеет более низкую шумовую фигуру и лучшую стабильность.

5) Когда напряжение составляет 12 В, коэффициент усиления достигает максимального значения, а коэффициент усиления низкого уровня может достигать 32,5 дБ.
