Двойной модуль драйвера двигателя постоянного тока вперед или назад ШИМ

Двойной модуль драйвера двигателя постоянного тока вперед или назад ШИМ

Описание:

Модуль привода двигателя идеально подходит для использования в интеллектуальном автомобиле на батарейках, игрушечных машинах, роботах. Напряжение питания 2 В ~ 10 в, может управлять двумя двигателями постоянного тока или 4-проводными двухфазными шаговыми двигателями, может достигать прямого вращения или обратного вращения, можно регулировать скорость вращения. Каждый может обеспечить непрерывный ток 1.5A, пиковый ток до 2.5A, тепловую защиту и может быть автоматически восстановлен.

Основные характеристики продукта:

1. Использование импортного оригинального чипа, встроенного низкого сопротивления MOS, минимального тепла, без теплоотвода, небольшого размера, низкое энергопотребление, идеально подходит для питания от аккумулятора.

(L298N внутренний транзисторный переключатель, низкая эффективность, высокая температура, нужно добавить радиатор, громоздкий, L298N очень легко гореть)

2. Двойной 1.5A * 2, пиковый ток 2.5A, встроенная тепловая защита, не бойтесь, что двигатель сгорел, автоматическое восстановление после падения температуры.

3. Малый размер, легкий вес, 0 ток в режиме ожидания, идеальный выбор для вашей модели автомобиля.

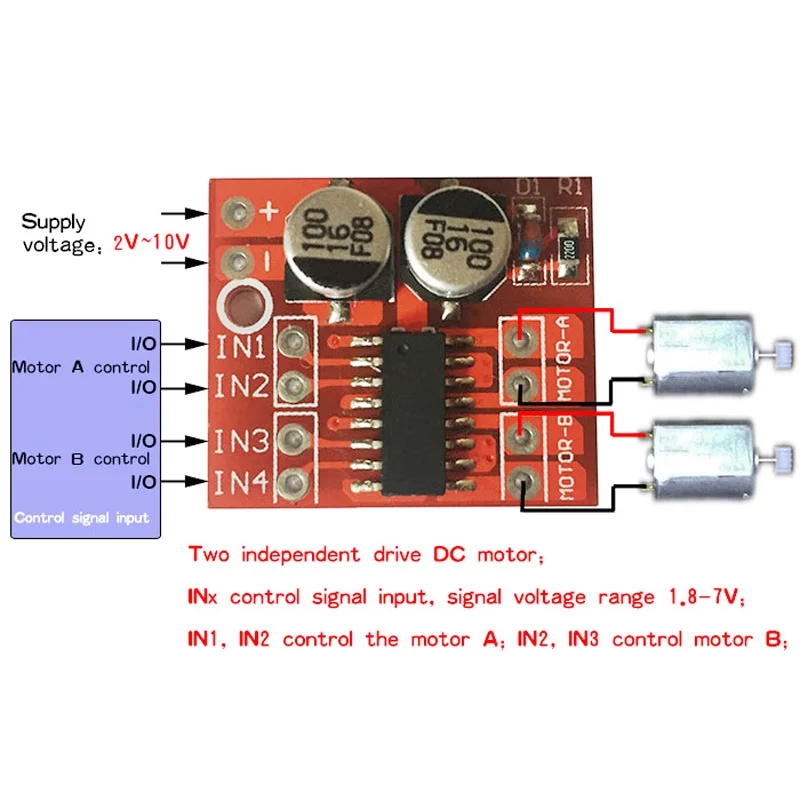

[Схема функций подключения]

INx подключен к порту MCU I/O, MOTOR-A и MOTOR-B подключен к двигателю.

Логическая Таблица правды двигателя постоянного тока:

Параметры продукта:

1. Двойной двигатель h-моста, может управлять двумя двигателями постоянного тока или 4-проводным двухфазным шаговым двигателем;

2. Напряжение питания модуля 2 в-10 В;

3. Входное напряжение сигнала 1,8-7 В;

4. Одиночный рабочий ток 1.5A, пиковый ток до 2.5A, низкий ток в режиме ожидания (менее 0.1uA);

5. Встроенный Общий контур проводимости, когда входной штырь остается плавающим, двигатель не неисправен;

6. Встроенная тепловая защита цепи с гистерезическими эффектами (TSD), не беспокоясь о стойке двигателя;

7. Размер изделия: 24,7*21*5 мм (длина, ширина, высота), ультра-маленький размер;

8. Диаметр монтажного отверстия: 2 мм.

9. Вес: 5 г

Меры предосторожности:

1. Положительная и отрицательная мощность может привести к повреждению цепи.

2. выход ограничен для заземления или выхода короткого замыкания, и двигатель стойло, чип будет теплозащитой, но при близком или превышающем 10 в напряжении и пиковом токе более 2,5a ситуация также может привести к сгоранию чипа.

Упаковка включает:

1 *Двойной модуль драйвера двигателя постоянного тока
